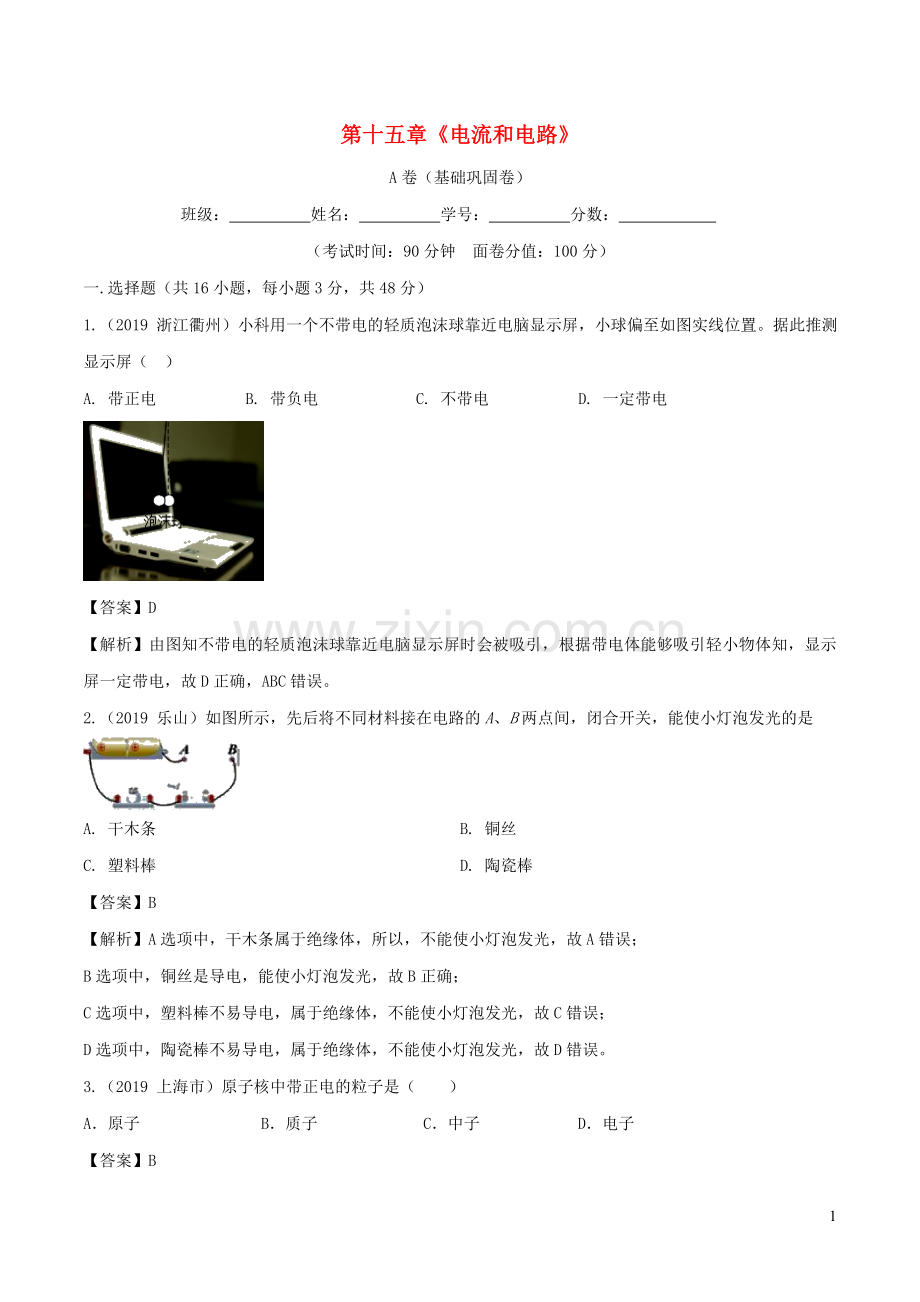

第十五章《电流和电路》
A卷（基础巩固卷）
班级： 姓名： 学号： 分数：
（考试时间：90分钟 面卷分值：100分）
一.选择题（共16小题，每小题3分，共48分）
1.（2019 浙江衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A. 带正电 B. 带负电 C. 不带电 D. 一定带电
【答案】D
【解析】由图知不带电的轻质泡沫球靠近电脑显示屏时会被吸引，根据带电体能够吸引轻小物体知，显示屏一定带电，故D正确，ABC错误。
2.（2019 乐山）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是
A. 干木条 B. 铜丝
C. 塑料棒 D. 陶瓷棒
【答案】B
【解析】A选项中，干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；
B选项中，铜丝是导电，能使小灯泡发光，故B正确；
C选项中，塑料棒不易导电，属于绝缘体，不能使小灯泡发光，故C错误；
D选项中，陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。
3.（2019 上海市）原子核中带正电的粒子是（ ）
A．原子 B．质子 C．中子 D．电子
【答案】B
【解析】根据原子结构的相关知识可知，原子是由带正电的原子核和带负电的核外电子构成的，整个原子不显电性；原子核又是由带正电的质子和不带电的中子构成的，所以在原子核中带正电的微粒是质子。
4.( 2019 山东菏泽市)通常情况下，下列物品属于导体的是（ ）
A．橡胶棒 B．玻璃棒 C．陶瓷筷子 D．湿木棒
【答案】D
【解析】A选项中，橡胶棒不易导电，是绝缘体，故A错误；
B选项中，玻璃棒不易导电，是绝缘体，故B错误；
C选项中，陶瓷筷子不易导电，是绝缘体，故C错误；
D选项中，湿木棒容易导电，是导体，故d正确。应选D。
5.（2019 河南省）一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是（ ）
A. 导体 B. 半导体 C. 超导体 D. 绝缘体
【答案】B
【解析】二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的，故ACD错误，B正确。
6.（2019 深圳市）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（ ）
A. 两球一定带同种电荷 B. 两球可能带异种电荷
C. 两球可能一个带电，一个不带电 D. 两球均只受两个力
【答案】A
【解析】A．同种电荷互相排斥，两带电小球表现出排斥现象，故A正确；
B．异种电荷互相吸引，两带电小球没有吸引紧贴，故B错误；
C．带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错误；
D．由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D错误。
7.（2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（ ）
A. 锂原子由质子和中子组成
B. 锂原子由带正电的原子核和核外带负电的电子组成
C. 锂原子的质子数是电子数的两倍，所以锂原子带正电
D. 锂原子失去电子后带负电
【答案】 B
【解析】锂原子由质子核和核外电子组成，而原子核带正电，核外电子带负电，故A错误，B正确；
锂原子的质子数和电子数相同，都是3个，故C错误；
锂原子失去电子后带正电，故D错误。
8. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（ ）
A. B.
C. D.
【答案】D
【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。
手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。
9.（2019湖南邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关 B．电源 C．用电器 D．电能表
【答案】A
【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。
10.（2019 常德）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。下图中设计的电路符合要求的是( )
【答案】D
【解析】A选项，当闭合开关Sl、断开S2时，指示灯L1不亮，故A选项不符合题意。
B选项，当闭合开关S2、断开S1时，台灯L2亮，故B选项不符合题意。
C选项，当闭合开关S2、断开S1时，两灯泡都亮，故C选项不符合题意。
D选项，当闭合开关Sl、断开S2时，指示灯L1亮，当闭合开关S2、断开S1时，两灯泡都不亮，当Sl、S2都闭合时，两灯泡都亮，图中两灯并联，所以如果指示灯L1损坏，台灯L2不受影响，还能发光，故D选项符合题意。
11.（2019重庆市B）关于图所示电路的判断,正确的是( )
A. 只闭合开关S1时，灯泡L1、L3并联。 B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。 D. 闭合所有开关时灯泡L1L2并联， L3短路.
【答案】D
【解析】A选项中，，当只闭合开关S1 时，电流从电源正极流出后，依次通过L3、S1、L1后回到电源负极，即用电器首尾顺次连接，所以灯泡L1 、L3 是串联，故A错误；
B选项中，当只闭合开关S2 时，电流从电源正极流出后，依次通过L3、S2、L2回到电源负极，则灯泡L2 、L3是串联，故B错误；
C选项中，当只闭合开关S2、S3 时，L3 被短路，电流从电源正极流出后通过L2后回到电源负极，故C错误；
D选项中，当闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1 、L2并联，故D正确.
12.（2019 四川巴中）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（ ）
A． B． C． D．
【答案】C
【解析】由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故AD错误；
开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误、C正确。
13.（2019 泰州市）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是
A. B. C. D.
【答案】C
【解析】智能家政机器人有三种识别启动方式只要其中一种方式识别成功，则相应开关闭合,说明三种识别方式各自可独立运行且互不影响，所以该机器人三种启动方式为并联关系，只有C选项的电路图符合题意。
14.（2019 湖北鄂州市）如图所示，下列电路图中与实物图一致的是（ ）
A. B. C. D.
【答案】A
【解析】A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D错误；
15.（2019 黑龙江 绥化市）下面四幅电路图中，仪表使用正确的是（ ）
A． B． C．D．
【答案】B
【解析】A、电流表没有遵循正进负出，连接错误，故A错；
B、因为电流表遵循正进负出，连接正确，故B正确
C、电压表与用电器并联，且接线柱正进负出，连接错误，故C错；
D、电压表没有遵循正进负出，连接错误，故D错。
16.（2019广西北部湾）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.1A B．0.2A C．0.3A D．0.4A
【答案】D
【解析】由图可知，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，根据并联电路的电流规律知，干路电流等于各支路电流之和，故电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A。
二．填空题(每空2分,共40分)
17.(2019 广西玉林)自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做 电荷；验电器是根据同种电荷互相 的原理制成的。
【答案】正 ; 排斥.
【解析】自然界只存在两种电荷：正电荷和负电荷；用丝绸摩擦过的玻璃棒所带的电荷，叫做正电荷。用毛皮摩擦过的橡胶棒所带的电荷，叫做负电荷；验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
18.（2019 甘肃省武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
【答案】负 ； 得到。
【解析】橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
19.（2019 黑龙江齐齐哈尔市）如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做 ，塑料梳子是 （选填“导体”或“绝缘体”）。
【答案】 摩擦起电；绝缘体。
【解析】摩擦过的梳子能吸起一些碎纸屑，说明梳子和头发之间发生了摩擦起电现象，使梳子带了电；
梳子上的电荷没有通过梳子转移走，说明塑料是绝缘体。
20.（2019 江西省）如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。由图中对话可以判断:甲物体可能带__________电或__________。
【答案】 (1). 负 (2). 不带电
【解析】两个轻小物体靠近时相互吸引,根据带电体的有吸引轻小物体的性质,一个物体可能不带电,再根据电荷间的作用规律,异种电荷相互吸引,两个物体可能带的是异种电荷.因此甲物体可能带负电或不带电。
21.（2019 云南昆明市）与毛皮摩擦过的橡胶棒所带的电荷是________电，验电器是利用了________的规律制作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了________。
【答案】 (1). 负 (2). 同种电荷相互排斥 (3). 转移
【解析】
第一空．摩擦起电的实质是电子的转移，失去电子的物体因为少了电子而带正电，得到电子的物体因为有了多余的电子而带负电；与毛皮摩擦过的橡胶棒所带的电荷是负电；
第二空．验电器是利用了同种电荷相互排斥的规律制作的；
第三空．当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，所以摩擦起电实质上并不是创造了电荷。只是使电子从一个物体转移到另一个物体，使正负电荷数目不相等。
22.（2019北京市） 如图17所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔上，这两片金属箔带 （选填“同种”或“异种”）电荷，由于互相 （选填“吸引”或“排斥”）而张开
【答案】同种；排斥。
【解析】用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷﹣﹣﹣负电荷；由于同种电荷相互排斥，所以其两个金属箔片会张开；
23.（2019 济宁市）图是小明判断泡沫球带电情况的流程①_____②_____
【答案】 (1). 负 (2). 正
【解析】同种电荷互相排斥，异种电荷互相吸引，用毛皮摩擦过的橡胶棒带负电，当用毛皮摩擦过的橡胶棒靠近泡沫球时，若互相排斥，则泡沫球带负电；若互相吸引，则泡沫球可能不带电或带正电，因用丝绸摩擦过的玻璃棒带正电，这时用丝绸摩擦过的玻璃棒靠近泡沫球，若互相排斥则泡沫球带正电，若互相吸引则泡沫球不带电。
24.(2019 四川 凉山州)在19世纪初，物理学家刚刚开始研究电流时，规定正电荷 的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有 。
【答案】定向移动；单向导电性。
物理学家刚刚开始研究电流时，规定正电荷移动的方向是电流的方向。
可以利用发光二极管判断电流的方向，是因为发光二极管具有单向导电性特点；电流由它的正极流入负极流出，二极管发光，否则二极管不发光。
25.（2019 荆门市）随着科技的发展，新材料新技术不断涌现，人们对物质结构的研究越来越深入。原子核是由质子和________组成的；根据物质的导电性能不同，人们把物质分为导体和绝缘体，以及介于导体和绝缘体之间的________；卫星和地面控制中心是通过________波来进行通讯的。
【答案】 (1). 中子 (2). 半导体 (3). 电磁
【解析】物质是由分子组成，分子由原子组成，原子由居于原子中心的原子核和核外电子组成，原子核由质子和中子组成；根据物质的导电性能不同，人们把物质分为导体和绝缘体，以及介于导体和绝缘体之间的半导体；电磁波能够在真空中传播，卫星和地面控制中心是通过电磁波来进行通讯的。
三．作图实验题（第26题3分；27题3分；28题6分；共12分）
26.(2019甘肃兰州市)请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
【答案】
【解析】按要求两灯并联，两灯的两个接线柱接在一起，另两个接线柱也接在一起。分别是电流流入和流出的点。开关处在干路上，控制这个歌电路。
27.（2019 贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
【答案】
【解析】根据题意知道，两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联，故电路如下所示：
28.（2019 成都市）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是 。
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为 A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是 。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A.可能是因为测量误差造成的 B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等 D.电流从电源正极流向负极的过程中,电流越来越小
【答案】 （1）B ； （2）0.22A ； （3）A。
解析：（1）：A和D中故障会导致电路中都没有电流，灯也不亮。C选项故障电流是稳定的，被短路的灯泡不亮，另一个灯泡亮度稳定。在题干的描述中发现有电流，灯亮度不稳定，有两种情况：一是电源电压不稳定，二是电路中就接触不良的接线柱，故此题只有B选项符合
（2）先看量筒量程，再注意分度值即可，难度较易。
（3）分析实验数据存在误差的原因，弄清楚实验误差和错误的区别。C和D选项的说法都是错误的。
