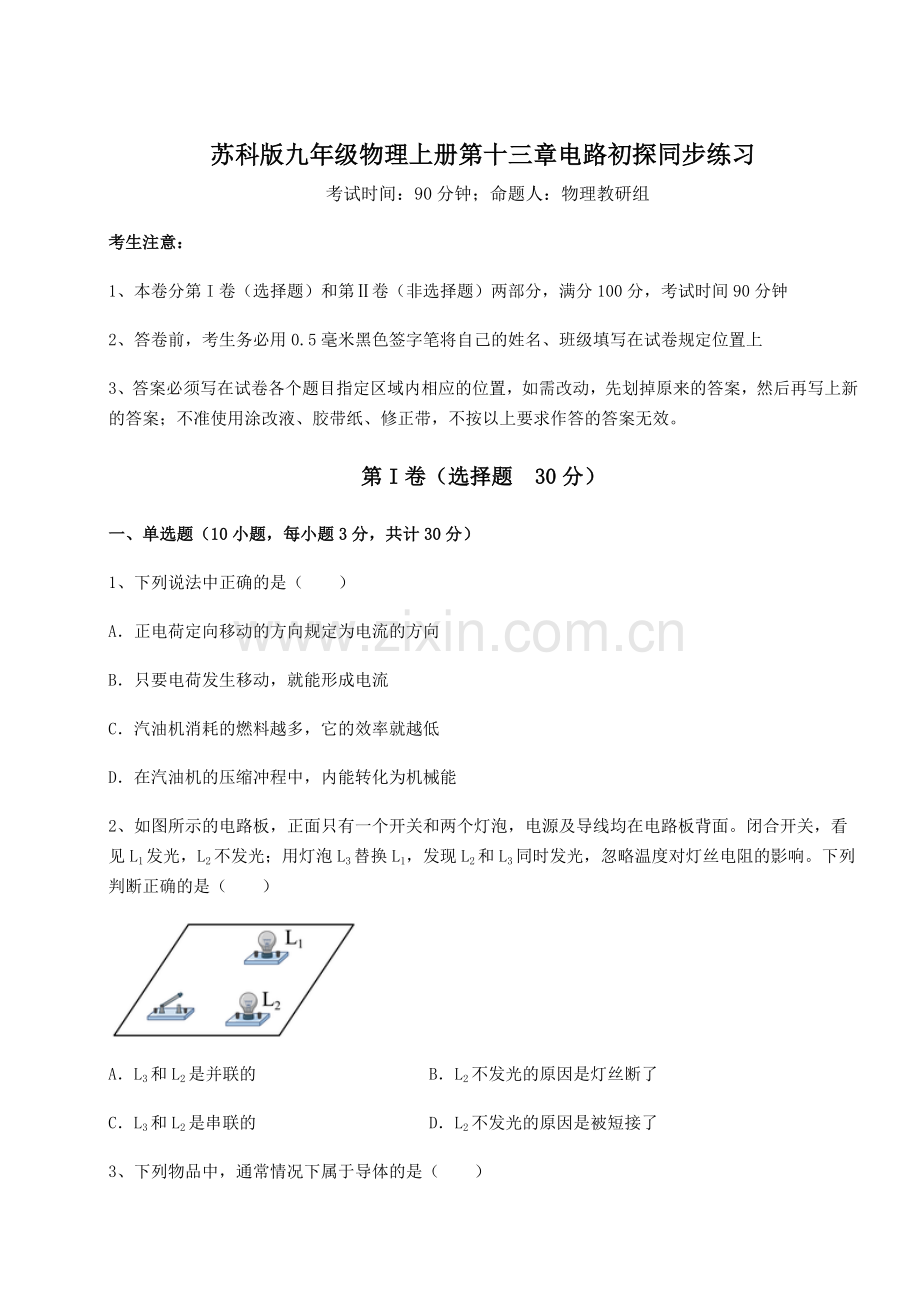

苏科版九年级物理上册第十三章电路初探同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
2、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）

A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
3、下列物品中，通常情况下属于导体的是（　　）
A．玻璃杯 B．橡胶手套 C．铅笔芯 D．陶瓷碗
4、如图电源电压为6V，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Ubc=Udc= 0V，Uab= Uad =6V，若电路中只有一处故障，则其故障原因可能是（　　）

A．小灯泡灯丝断了 B．小灯泡被短路了 C．开关接触不良 D．电流表断路了
5、如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（　　）

A．将一根导线与L1并联
B．将一个电流表与L2并联
C．将一个小灯泡与L1并联
D．将一个电压表串联在b点
6、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．
7、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）

A． B．
C． D．
8、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　）

A．L1与L2的亮度一定不同 B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮 D．通过L1与L2的电流一定相等
9、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。下列说法正确的是（　　）

A．电动自行车左右指示灯是串联的
B．给电动自行车充电时车内电池相当于简单电路中的电源
C．电动自行车通过右把手旋转来调节车速，这相当于一个滑动变阻器
D．电动自行车的橡胶车胎通常情况下属于导体
10、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、给电动车充电过程中，车载蓄电池相当于______（选填“用电器”或“电源”）。将与玻璃棒摩擦后的丝绸靠近带负电的轻质小球时会相互______（选填“排斥”或“吸引”）。
2、如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为______A。若L1灯丝断了，则L2通过的电流______。（选填“增大”、“减小”或“不变”）

3、图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。

（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______，否则是另一种连接方式；
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯泡的电流可能是______A，也可能是______A。
4、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器被短接。当设定起爆时间一到，定时开关S会自动断开，此时起爆器与灯___________联。为使引爆装置停止工作，拆弹专家应在图中___________（填“”或“”）处剪断导线。

5、家庭电路的电压是______V，手机上的电压一般是______V，干电池的电压是______V。
三、计算题（5小题，每小题10分，共计50分）
1、如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示；求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.6A，电流表A2的示数为1.5A，求此时通过L1的电流和L2两端的电压。

2、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示；
（1）通过灯L2的电流I2是多少，通过灯L1的电流I1是多少？
（2）如图（a）当开关闭合后，用电压表测得L2两端的电压U2为2.4V，电源电压U为多少？
（3）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙所示，求L1两端的电压U1为多少V？当开关S断开时，电压表的示数U0为多少V？

3、如图所示，电源电压3V，电压表示数为1.2V，电流表示数0.5A，求：
（1）通过L1的电流大小；
（2）L1两端的电压大小。

4、如图甲所示的电路中，电源电压为3V，当开关S1、S3闭合，开关S2断开时，灯泡L1、L2发光。电流表A1、A2的示数分别如图乙所示。求：
（1）当开关S1、S3闭合，开关S2断开时，灯泡L1、L2两端的电压分别是多少？
（2）当开关S1、S3闭合，开关S2断开时，通过灯泡L1、L2的电流分别是多少？
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数关系如何？

5、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？

-参考答案-
一、单选题
1、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；

C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
2、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
3、C
【解析】
【详解】
ABD．玻璃杯、橡胶手套和陶瓷碗都不容易导电，属于绝缘体，故ABD不符合题意；
C．铅笔芯容易导电，是导体，故C符合题意。
故选C。
4、C
【解析】
【详解】
由于小灯泡不亮，电流表无示数，说明发生了断路，而开关的两端有电压，Uab=6V，说明开关处出现开路；故ABD不符合题意，C符合题意。
故选C。
5、D
【解析】
【详解】
A．闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路，用一根导线与L1并联，若L1断路，则L2会发光，若L2不发光，则L2断路，可以检测出坏灯泡，故A不符合题意；

B．用一个电流表与L2并联，若L1发光，电流表有示数，则L2断路；若L1不发光，电流表无示数，则L1断路，可以检测出坏灯泡，故B不符合题意；
C．用一个小灯泡与L1并联，若L1断路，则L2会发光，若L2不发光，则L2断路，可以检测出坏灯泡，故C不符合题意；
D．将一个电压表串联在b点，由于电压表的电阻特别大，相当于断路，所以不能测量出故障，故D符合题意。
故选D。
6、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
7、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
8、C
【解析】
【详解】
AD．如图可知，在S1、S2都闭合后，两灯泡并联；由于灯泡的规格不知道，其电阻值也是未知，根据和P＝UI可知，通过两个灯泡的电流和亮度无法判定，可能相等，也可能不相等，故AD错误；
B．并联电路各支路两端电压相等，所以L1与L2两端的电压一定相等，故B错误；
C．若L1被短路，那么出现电源短路情况，所有用电器都不能够工作，所以L2一定不亮，故C正确。
故选C。
9、C
【解析】
【详解】
A．电动自行车左右指示灯可以独立工作，互不影响，是并联的，故A错误；

B．给电动自行车充电时，车内电池消耗了电能，相当于简单电路中的用电器，故B错误；
C．右把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的，故C正确；
D．电动自行车的橡胶车胎通常情况下不容易导电，属于绝缘体，故D错误。
故选C。
10、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
二、填空题
1、 用电器 排斥
【解析】
【详解】
[1]给电动车充电时，车载蓄电池消耗电能获得化学能，因此，车载蓄电池充电时相当于用电器。
[2]丝绸与玻璃棒摩擦，玻璃棒带正电，则丝绸带负电，靠近带负电的轻质小球时，由于它们是同种电荷，所以会互相排斥。
2、 L1 0.9 不变
【解析】
【详解】
[1][2]由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，b电流表的量程为0～3A，分度值为0.1A，示数为1.2A；a电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，通过L2的电流应为
I2＝I﹣I1＝1.2A﹣0.3A＝0.9A
[3]由于并联电路中各支路上的用电器互不影响，所以灯L1灯丝断后，通过灯L2的电流不变。
3、 并联 0.24 0.12
【解析】
【详解】
（1）[1]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系。
（2）[2]由图乙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.24A；如果两灯串联，因为串联电路电流处处相等，所以通过两个灯泡的电流均为0.24A，如果两灯泡并联，则电流表测量的是干路的电流，由题干可知，两个灯泡相同，通过两个灯泡的电流也相同，并联电路各支路电流等于干流之和，则流过每个灯泡的电流为干路电流的一半，即0.12A。
4、 串 a
【解析】
【详解】
[1]由图可知，定时开关断开后，电流从电源正极出发经灯泡、起爆器流回电源负极，起爆器与灯泡串联。
[2]为使引爆装置停止工作，则需要切断起爆器与电源之间的回路，故拆弹专家应在图中处剪断导线。
5、 220 3.7 1.5
【解析】
【详解】
[1]我国家庭电路的电压为220V。
[2]手机电池电压一般为3.7V。
[3]一节干电池的电压是1.5V。
三、计算题
1、（1）1.2V，4.8V；（2）0.9A，6V
【解析】
【详解】
解：（1）由图a所示电路图可知，开关闭合，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压等于各部分电压之和，由图乙所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，示数为
U=6V
电压表V2的量程为0～3V，示数为1.2V；则灯L1两端电压
U1=1.2V
灯L2两端电压
U2=U﹣U1=6V﹣1.2V=4.8V
（2）由图c所示电路可知，两灯泡并联，开关闭合，电流表A1测L2支路电流，电流表A2测干路电流，根据并联电路的电流关系可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.6A=0.9A
灯L2并联在电源两端，电源电压为6V，由于并联电路各支路两端电压等于电源电压，则L2两端电压为6V。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流为0.9A，L1两端的电压为6V。
2、（1）0.32A，1.28A；（2）2.4V；（3）1.1V，3V
【解析】
【详解】
解：（1）由图（a）可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是0~3A的量程，由（b）图可知干路电流为I＝1.6A；A2测量通过灯泡L2的电流，故A2选择的是0~0.6A量程，所以通过L2的电流为I2＝0.32A；由并联电路电流的规律可得通过灯L1的电流
I1＝I﹣I2＝1.60A﹣0.32A＝1.28A
（2）如图（a）所示当开关闭合后，两灯并联，用电压表测得L2两端的电压U2为2.4V，根据并联电路电压规律：各支路两端电压相等，等于电源电压，电源电压
U＝U2＝2.4V
（3）由电路图甲可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为3V，因此电压表的量程为0～3V，其分度值为0～0.1V，故电压表示数为1.1V；即L1两端的电压U1＝1.1V；当开关S断开时，电压表的正负接线柱与电源两极相连，因此电压表的示数接近于电源电压，即U0＝3V。
答：（1）通过灯L2的电流是0.32A；通过灯L1的电流是1.28A；
（2）电源电压U为2.4V；
（3）L1两端的电压U1为1.1V；当开关S断开时，电压表的示数U0为3V。
3、（1）0.5A；（2）1.8V
【解析】
【详解】
解：由图知，两灯串联，电流表测电路中电流，电压表测L2两端的电压。
（1）因为串联电路中电流处处相等，所以通过L1的电流等于0.5A。
（2）因为串联电路中电源电压等于各部分电路两端电压之和，所以L1两端的电压为

答：（1）通过L1的电流为0.5A。
（2）L1两端的电压为1.8V。
4、（1）3V，3V；（2）1A，0.5A；（3）A1和A2的示数相等。
【解析】
【详解】
解：（1）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，已知电源电压为3V，则灯泡L1、L2两端的电压都等于电源电压，都为3V；
（2）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，电流表A1示数如图乙所示，其量程是0～3A，分度值是0.1A，示数为1.5A；电流表A2示数如图丙所示，其量程是0～0.6A，分度值是0.02A，示数为0.5A；即灯泡L2的电流

灯泡L1的电流

（3）当开关S1闭合，开关S2、S3断开时，为L2的简单电路，电流表A1和A2都测量L2的电流，则A1和A2的示数相等。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1A和0.5A；
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数相等。
5、（1）2V，4V；（2）0.2A，0.3A
【解析】
【详解】
解:当S2、S3闭合，S1断开时，灯泡L1短路，电路中只有L2，如下图1所示，电压表示数为6V，即电源电压为6V。
（1）当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，此时电压表示数为4V，则
U2=4V
根据串联电路电压的规律，则L1两端的电压为
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两灯泡并联，电流表A测总电流，电流表A1测通过L1的电流；则I1=0.2A，根据并联电路电流的规律可得，通过L2的电流
I2=I﹣I1=0.5A﹣0.2A=0.3A
答：（1）当S1、S3断开，S2闭合时，则L1、L2两端的电压为2V、4V；
（2）当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.2A、0.3A。
