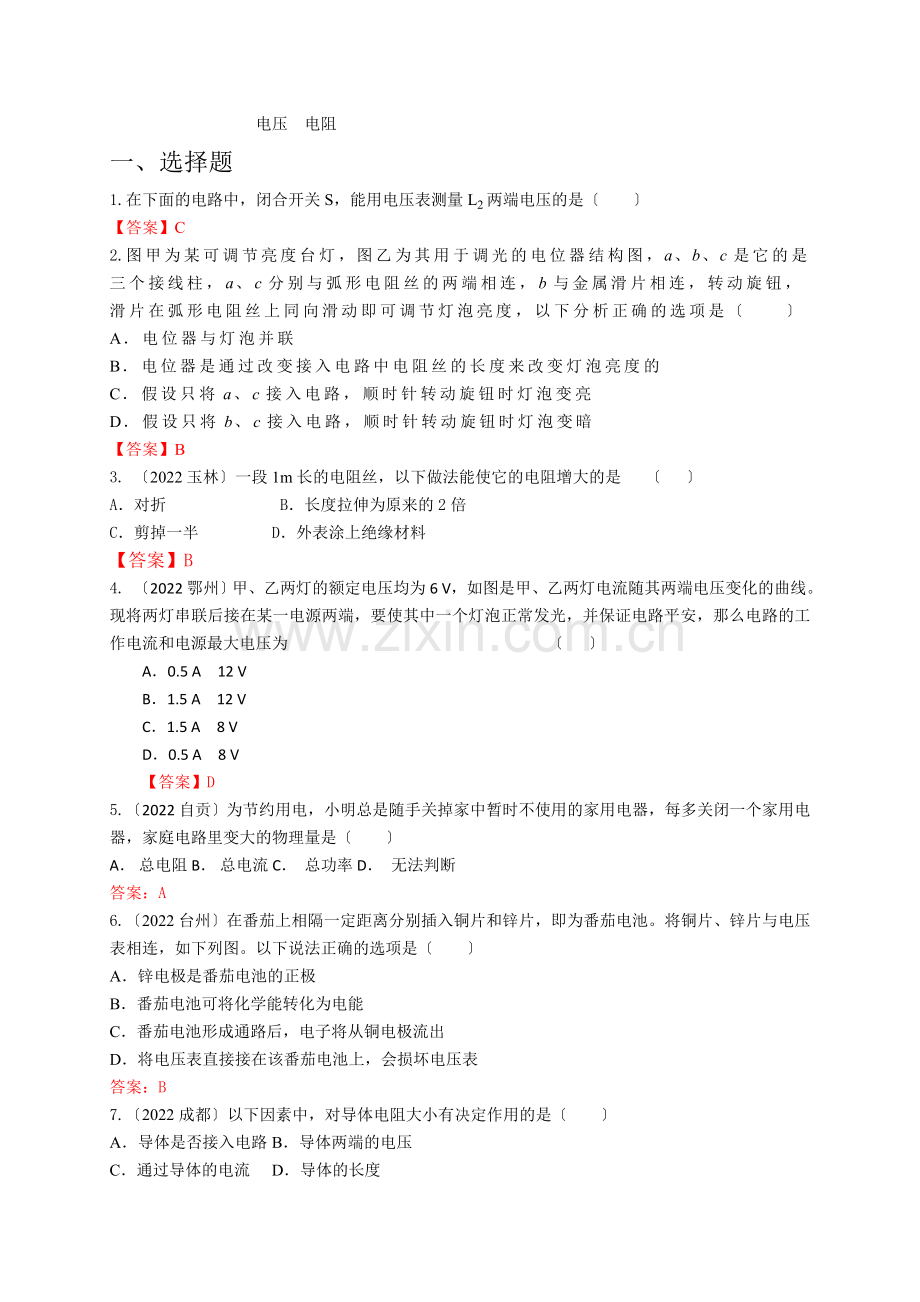

电压 电阻一、选择题1.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是【答案】C2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，以下分析正确的选项是A电位器与灯泡并联B电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C假设只将a、c接入电路，顺时针转动旋钮时灯泡变亮D假设只将b、c接入电路，顺时针转动旋钮时灯泡变暗【答案】B3. 2022玉林一段1m长的电阻丝，以下做法能使它的电阻增大的是 A对折 B长度拉伸为原来的2倍C剪掉一半 D外表涂上绝缘材料【答案】B4. 2022鄂州甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线。现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路平安，那么电路的工作电流和电源最大电压为 A0.5 A 12 VB1.5 A 12 VC1.5 A 8 VD0.5 A 8 V【答案】D5.2022自贡为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是A总电阻B总电流C总功率D 无法判断答案：A6.2022台州在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如下列图。以下说法正确的选项是A锌电极是番茄电池的正极B番茄电池可将化学能转化为电能C番茄电池形成通路后，电子将从铜电极流出D将电压表直接接在该番茄电池上，会损坏电压表答案：B7.2022成都以下因素中，对导体电阻大小有决定作用的是A导体是否接入电路B导体两端的电压C通过导体的电流D导体的长度答案：D8.2022天津将一根金属导线均匀拉长后，其电阻 A.变大 B.变小 C.不变 D.无法判断答案：A9.2022枣庄某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是U/V3.02.52.01.81.51.3I/A0.200.300.400.440.500.54答案：D10. 2022黔东南以下科学方法中，表达错误的选项是 A两个5的电阻串联与一个10的电阻效果相同，运用了转换法B根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C探究杠杆平衡条件，运用了归纳法D在学习电压时，常对照水压来理解电压，运用了类比法 【答案】A11. 2022绥化如下列图，关于电流表和电压表的使用方法中正确的选项是 ( )【答案】A12.2022三明小明的奶奶有随手关灯的好习惯。当她关灯后，家中电路变大的物理量是 ( ) A总电阻 B总电压 C总功率 D总电流【答案】A13. (2022湘西州)如下列图，小红正准备将一电表接入电路中，她这是要测量电路中的A电流 B电压 C电阻 D电能【答案】B14. (2022湘西州)如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为Aa为电流表，b为电流表 Ba为电压表，b为电压表Ca为电流表，b为电压表 Da为电压表，b为电流表【答案】C15.(2022湘西州)实验室里将一根粗细均匀的铜导线减去一半，那么剩下局部与原来比较电阻将A不变 B变大 C变小 D不能判定【答案】C16.2022揭阳自动照相机所用的感光元件是一种光敏电阻，它是由以下哪种材料制造的 ( )A导体 B半导体 C绝缘体 D超导体【答案】B二、填空题1.2022自贡某同学连接的电路如下列图，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，那么L1两端的电压为_，L2两端的电压为_。【答案】4V 2V2.2022成都一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为。另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式选填“正确或“不正确。【答案】2.4V不正确3.2022成都如下列图的电路，闭合开关S，定值电阻R1与R2的连接方式是，电压表测的是两端的电压。【答案】串联R14 2022西宁如下列图，在烧杯中参加盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V。【答案】负0.65. 2022陕西如下列图，电压表的示数为_V。【答案】13.5三、实验探究题1.(2022金华)拓展性学习小组的同学合作进行探究“串联电路的电压特点，设计了图电路，并连接了图电路。1图的实验电路连接中有一处错误，无法完成试验，连接错误的导线是选填“a “b或“c。2正确连接后，继续实验，根据测得的实验数据，绘制了如图所示的曲线图。图中甲、乙两条曲线是根据图电路测得的实验数据所绘制的曲线，其中与图电路中电压表对应的曲线是选填“甲或“乙。电源电压恒为6V，根据探究目的分析图中的曲线，得出的实验结论是。3拓展探究：同学们根据串联电路的电压特点，重新设计如图电路电源电压未知，利用电压表和定值电阻R0阻值测量未知定值电阻Rx的阻值，闭合开关S后，接下来的操作是只需写出操作过程和测量的科学量，不需写出表达式。【答案】1b2甲串联电路中总电压等于各分电压之和3闭合开关S、S1，断开S2时，测得电压表的示数U1；闭合开关S2、断开开关S1或同时闭合S1、S2时，测得电压表的示数U22.(2022嘉兴)某兴趣小组为探究串联电路中总电阻与分电阻的关系，在拓展课中做了如下实验:【实验步骤】按方案连接电路，闭合开关，用电流表测出电路中的电流I，并记录;用电压表分别测出R1、R2两端电压以及R1和R2两端总电压，并记录;请你在答题卷中用笔画线代替导线，将电流表接人电路中。【数据处理】数据处理时，有同学发现表中的一个数据有误，错误的数据是重新测量，根据所测的数据计算R1、R2和R总的值。【答案】3.2022枣庄学习了电学知识后，小明对影响电阻大小的局部因素进行了探究，器材有：开关、电流表、干电池电压恒为1.5V各一个，三根完全相同的合金丝，导线假设干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表。根据实验数据，答复以下问题：1图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。连接方式一根两根串联三根串联两根并联三根并联电流表读数/A0.150.10.60.92导体电阻的大小跟材料、长度和横截面积的关系A电阻的大小与长度的关系是：。B电阻的大小与横截面积的关系是：。3分析表中的实验数据，还可以得出导体的电流与电阻的关系：。4实验中一根合金丝的电阻为，假设该合金丝的横截面积为1mm2，那么一根合金丝的长度是m。该合金丝长1m，横截面积1mm2的阻值为1【答案】10.62A材料和横截面积相同，导体的电阻跟长度成正比B材料和长度相同，导体的电阻跟横截面积成反比3导体两端的电压不变，导体中的电流与导体的电阻成反比42.52.54.2022雅安某实验小组探究金属丝电阻大小与长度的关系, 他们取一段粗细均匀的由同种材料制成的金属丝, 将金属丝拉直后连接在A、B 接线柱上, 在金属丝上安装一个可滑动的金属夹P。实验室还提供了以下器材: 电压表、电流表、电池组( 电压3V) 、滑动变阻器( 202A) 、刻度尺、开关和导线假设干。1为了测量AP 段的电阻R, 他们连接了如图甲所示的电路, 请用笔画线代替导线, 把图中还没有连接的一根导线接上, 使电路完整。2闭合开关前, 应将滑动变阻器的滑片移至变阻器的最_( 选填“左或“右) 端。3闭合开关, 移动滑动变阻器的滑片, 测得电压表的读数为2. 0V, 电流表指针偏转如图乙所示, 此时金属丝的电阻R = _。4实验中移动金属夹P, 分别测得AP 段的长度L 和对应的电阻值R, 数据如下表:分析表中数据, 可知R 与L 的关系是: 当导体的材料和横截面积一定时, 导体的长度 越长,电阻_( 选填“越大或“越小) 。5在实验中, 探究金属丝电阻大小与长度的关系时, 必须保持导体的材料和横截面积一定, 这种研究问题的科学方法叫_。在以下两个电学实验中, 应用此方法的是_ ( 选填字母)。A. 用伏安法测电阻 B. 探究电流与电压、电阻的关系【答案】1如下列图2右 354越大5控制变量法 B 5. (2022呼和浩特)作为电路中极其重要的元件之一，电源本身也有电阻，如干电池，我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成，如图甲所示，为了测量U和r，某同学设计了如图乙所示电路，R1=7，R2=4.5，当闭合开关S、S1时，电压表读数为1.40V，当闭合开关S、S2时，电压表读数为1.35V，那么理想电源电压U=，电池内阻r=，屡次测量往往能减少误差，该同学把电阻换成电阻箱，变换阻值，测出了多组电阻值用R表示与相对应的电压表示数用U表示，然后他做出了与的关系图像如图丙所示，这条直线与纵轴的交点越向上远离坐标原点，说明电源电压U选填“越大“越小或“不变。【答案】1.50.5越小
