城市桥梁工程施工与质量验收规范及新增改表格.pptx

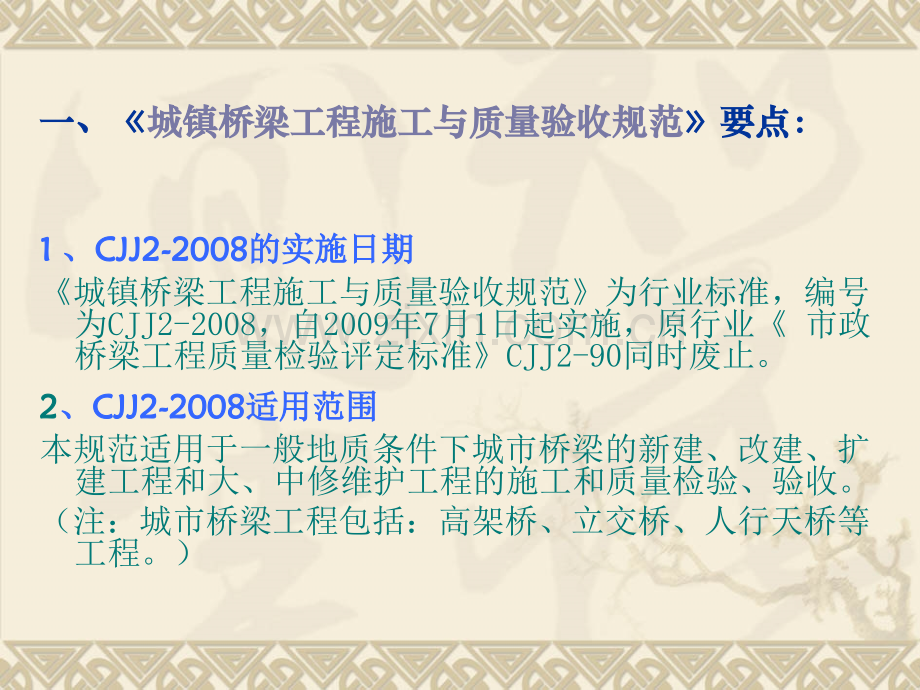

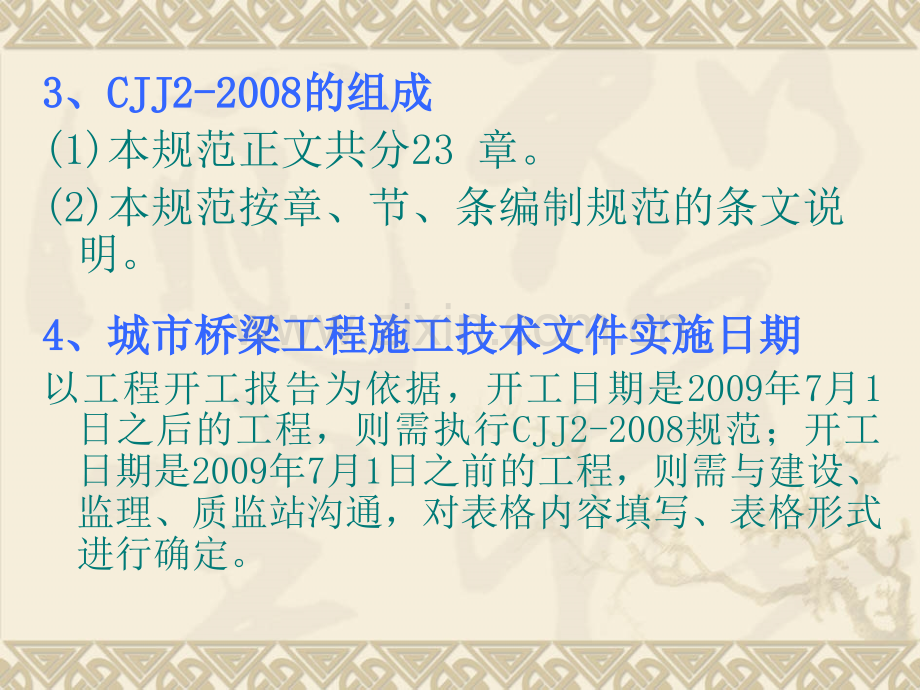

一、一、城镇桥梁工程施工与质量验收规范城镇桥梁工程施工与质量验收规范要点：要点：1 1、CJJ2-2008CJJ2-2008的实施的实施日期日期城镇桥梁工程施工与质量验收规范为行业标准，编号为CJJ2-2008，自2009年7月1日起实施，原行业 市政桥梁工程质量检验评定标准CJJ2-90同时废止。2 2、CJJ2-2008CJJ2-2008适用范围适用范围本规范适用于一般地质条件下城市桥梁的新建、改建、扩建工程和大、中修维护工程的施工和质量检验、验收。（注：城市桥梁工程包括：高架桥、立交桥、人行天桥等工程。）3 3、CJJ2-2008CJJ2-2008的组成的组成(1)本规范正文共分23 章。(2)本规范按章、节、条编制规范的条文说明。4 4、城市桥梁工程施工技术文件实施日期、城市桥梁工程施工技术文件实施日期以工程开工报告为依据，开工日期是2009年7月1日之后的工程，则需执行CJJ2-2008规范；开工日期是2009年7月1日之前的工程，则需与建设、监理、质监站沟通，对表格内容填写、表格形式进行确定。5 5、本规范修订的主要内容：、本规范修订的主要内容：（1 1）新增了施工技术要求条款。）新增了施工技术要求条款。（2 2）修订了单位工程、分部（子分部）、分）修订了单位工程、分部（子分部）、分项工程、验收批的质量检验内容、标准和程项工程、验收批的质量检验内容、标准和程序。序。（3 3）质量检验分为主控项目和一般项目项目）质量检验分为主控项目和一般项目项目两类。两类。（4 4）新增施工现场质量管理要求条款。）新增施工现场质量管理要求条款。（5 5）明确了强制性条文。（共有）明确了强制性条文。（共有1313条文）条文）u第2.0.5条施工单位应按合同规定的或经过审批的设计文件进行施工。发生设计变更及工程洽商应按国家现行有关规定程序办理设计变更与工程洽商手续，并开成文件。严禁按未经批准的设计变进行施工。u第2.0.8条 施工中必须建立技术与安全交底制度。作业前主管施工技术人员必须向作业人员安全与技术交底，并形成文件。u第5.2.12条 浇筑砼和砌筑前，应对模板、支架和拱架进行检查和验收，合格后方可施工。u第6.1.2条 钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，确认合格后方可使用。u第14.2.4高强度螺栓终拧完毕必须当班检查。每栓群应抽查总数的5%，且不得少于2套。抽查合格率不得少于80%，否则应继续抽查，直至合格率达到80%以上，对螺栓拧紧不足者应补拧，对超拧者应更换、重新施拧并检查。u第17.4.1施工过程中，必须对主梁各个施工阶段的拉索索力、主梁标高、塔梁内力以及索塔位移量等进行监测，并应及时将有关数据反馈给设计单位，分析确定下一施工阶段的拉索张拉量值和主梁线形、高程及索塔位移控制量值等，直至合龙。u施工过程中，应及时对成桥结构线形及内力进行监控，确保符合设计要求。u21.4防冲刷结构（锥坡、护坡、护岸、海墁、导流坝）u第6.1.5条 预制构件的吊环必须采用未经冷拉的HPB235热轧光圆钢筋制作，不得以其他钢筋替代。u第8.4.3条 预应力筋的张拉控制应力必须符合设计规定。u第10.1.7条基坑内地基承载力必须满足设计要求。基坑开挖完成后，应会同设计、勘探单位实地验槽，确认地基承载力满足设计要求。u第13.2.6桥墩两侧梁段悬臂施工应对称、平衡。平衡偏差不得大于设计要求。u第13.4.4桥墩两侧应对称拼装，保持平衡。平衡偏差应满足设计要求。5、单位（子单位）工程应按工程的结构部位或特点、功能、工程量划分分部工程。现桥梁工程划为12个分部工程。桥梁工程桥梁工程地基与基础墩台盖梁支座索塔锚锭桥跨承重结构顶进箱涵桥面系附属结构装饰与装修引道u分部（子分部）工程相应的分项工程、检验批应按下表的规定执行。本规范未规定时，施工单位在开工前会同建设单位、监理工程师共同确定。具体划分详见表：6规范中检测项目要求6.1地基与基础分部6.1.1 扩大基础子分部：u砼试件的送检频率跟日常一致。u地基承载力必须满足设计要求。基坑开挖完成后，应会同设计、勘探单位实地验槽，确认地基承载力满足设计要求。u回填土项目压实度检验频率检验方法填土上当年筑路符合国家现行标准CJJ1的有关规定每个基坑/4点/每层用环刀法或灌砂法管线填土符合现行相关管线施工标准每层/1点/每层6.1.2 沉入桩、钢管桩、灌注桩子分部：u桩的检测频率按设计图纸要求及DBJ15-60-2008建筑地基基础检测规范中要求。u灌注桩上对砼抗压强度试件送检频率为每根桩在浇筑地点制作砼试件不得少于2组。6.2 墩台分部6.2.1 砌体工程（按其规范中分项分部划分，一般是指砌体墩台，若存在其它砌体相关分项也可套用）u石材的技术性能和砼砌块的送检频率：同产地石材至少抽取一组试件进行抗压强度试验（每组试件不少于6个）；在潮湿和浸水地区使用的石材，应各增加一组坑冻性能指标和软化系数试验的试件；砼砌块每100m3/每台班/一组。u砂、水泥、水和外加剂跟日常送检的频率一致。u砂浆抗压送检频率：每个构筑物、同类型、同强度等级每100m3砌体为一批。6.2.2 现浇砼墩台的砼抗压试件、钢筋原材料送检跟日常要求一致。6.3 盖梁分部的砼抗压试件、钢筋原材料送检跟日常要求一致。6.4 支座分部 支座分为板式橡胶支座、盆式橡胶支座、球形支座。规范中对支座要求其检查合格证、出厂性能试验报告检查。（设计有要求则需进行复检）板式橡胶支座试验内容有：抗压弹性模量、抗剪弹性模量、极限抗压强度、抗剪粘结性。检验频率：300件为1组、进货总量少于100块可任抽一种规格。盆式橡胶支座试验内容有：竖向、径向承载力。检验频率：80件/1件。支座垫石砼需做砼抗压试件。支座的粘结灌浆和滚润滑材料规范要求检查粘结灌浆材料的配合比通知单、检查润滑材料的产品合格证、进场验收记录。6.5 桥跨承重结构分部中预应力砼子分部（一般分为预制梁、盖梁）预应力砼中结构中采用的钢丝、钢绞线、无粘结预应力筋等。送检频率为每批不得大于60T.具体抽检的方法详见CJJ2-2008P53。预应力砼张拉时所用锚具、夹具和连接器。（主要分为外观检查、硬度、静载锚固性能试验）验收批的划分：锚具、夹片、连接器验收批的划分：在同种材料和同一生产条件下，锚具和夹片应以不超过1000套为一个验收批；连接器应以不超过500套为一个验收批。外观检查：应从每批中抽取10%的锚具（夹片、连接器）且不少于10套，检查其外观和尺寸。硬度检查：应从每批中抽取5%的锚具（夹片、连接器）且不少于5套，对其中有硬度要求的零件做硬度试验，对多孔夹片式锚具的夹片，每套至少抽取5片。静载锚固性能试验：大桥、特大桥等重要工程、质量证明文件不齐全、不正确或质量有疑点的锚具，经上述检查合格后，应从同批锚具中抽取6套锚具（夹片、连接器）组成3个预应力锚具组装件，进行静载锚固性能试验。对一般中、小桥使用的锚具（夹片、连接器），其静载锚固性能可由锚具生产厂提供试验报告。预应力管有胶管、钢管和高密度聚乙烯管、金属螺旋管道。（按进场的批次抽样复验）注：预应力筋和金属管道在室外存放时，时间不宜超过6个月。预应力管有胶管、钢管和高密度聚乙烯管、金属螺旋管道。（按进场的批次抽样复验）预应力筋张拉后，应及时进行孔道压浆，试件的留置为每一工作班应留取不少于3组。对于埋设结构内的锚具，压浆后应及时浇筑封锚砼，砼的留取每个台班1组。张拉时所用的工具如千斤顶、压力表需送具有资质的检测单位进行检测，一般标定期有效期为半年。6.6 桥面系分部（是指排水设施、防水层、桥面铺装层(沥青混合料铺装、砼铺装一模板、钢筋、砼)、伸缩装置、地袱和缘石与挂板、防护设施、人行道）跟平时要求送检的频率及要求相一致，就不在此提及。6.7 附属结构分部（隔声与防眩装置、梯道(砌体、砼-模板与支架、钢筋、砼、钢结构)、桥头搭板(模板、钢筋、砼)、防冲刷结构、照明、挡土墙）6.8 装饰与装饰分部（水泥砂浆抹面、饰面板、饰面砖和涂装）u水泥砂浆抹面的砂浆强度试件送检数量本规范无提及，但对强度要求送检，就平时常规送检每台班/1组。u饰面板、饰面砖所用的材料按进场的批次进行复验。饰面砖铺砌完成后做粘结强度的检验，检验频率为每300m3同类墙体为1组，每组取3个试样。6.9砼（砼抗压送检频率跟平时要求一样，不在重复）u砼外加剂除全数检验合格证和出厂检验报告外，应对其减水率、凝结时间差、抗压强度比抽样检验。检验数量：同生产厂家、同批号、同品种、同出厂日期且边续进场的外加剂，每50t为一批，不足50t时，也按一批计，每批至少抽验1次。二、增修表格的修改二、增修表格的修改u桥梁工程增修113份表格，其中检验批质量验收记录为105份，其余分别为分项、分部、单位工程汇总表、单位（子单位）工程质量验收记录、桥梁工程外观检查记录、桥梁工程实体质量检验记录、单位（子单位）工程质量控制资料核查记录、桥梁工程安全和功能资料核查及主要功能抽查记录。u检验批质量检验记表表格允许打印，但监理单位验收记录、施工、监理单位验收结论及签名必须本人签署。(表格填写要求详见附表2)
