接地装置安装工程检验批质量验收记录表.doc

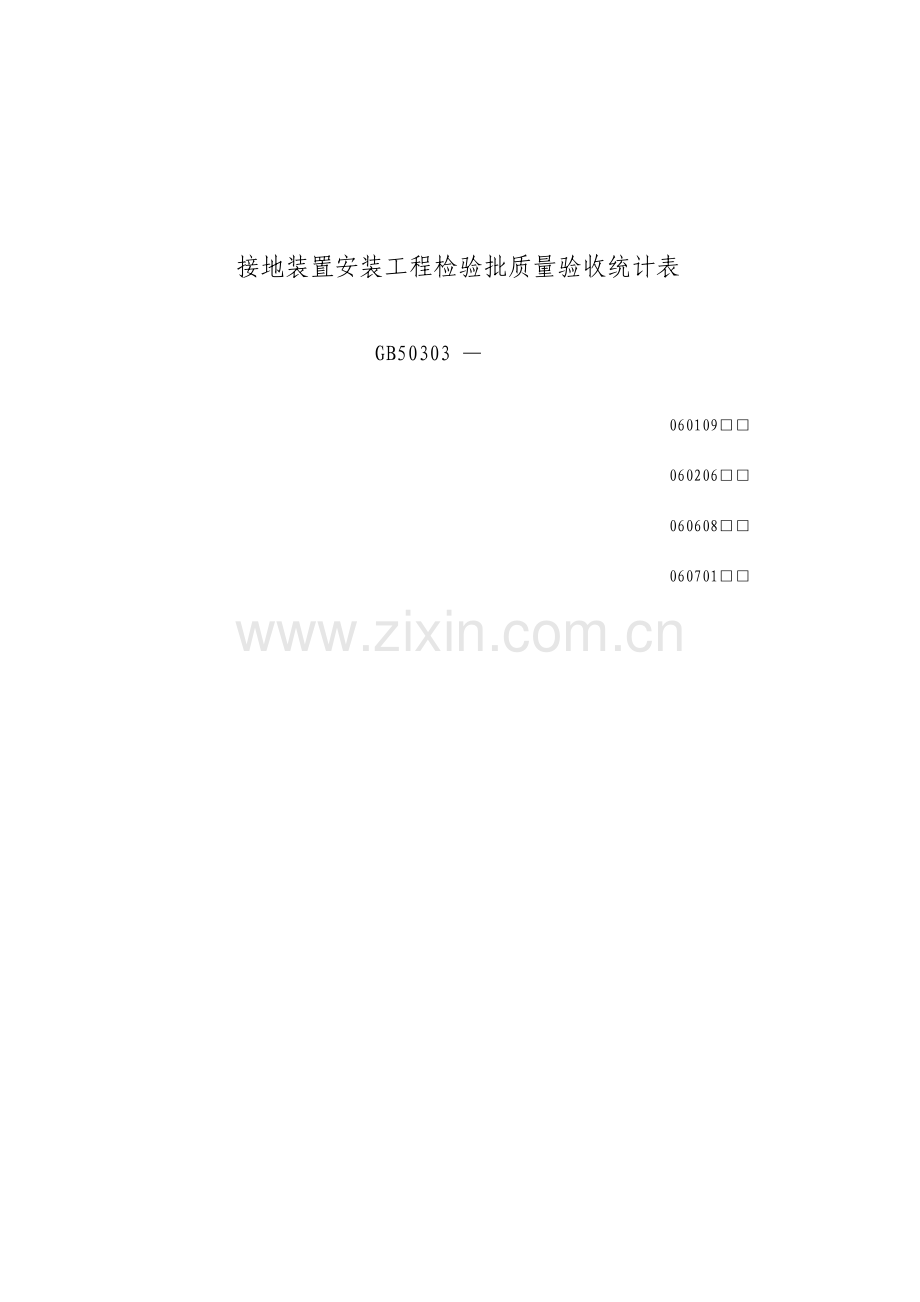

接地装置安装工程检验批质量验收统计表
GB50303 —
060109□□
060206□□
060608□□
060701□□
单位
（子单位）
工程名称

分部
（子分部）
工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范要求

施工单位检验评定统计

监理（建设）
单位验收统计

主
控
项
目

1

接地装置测试点设置

第
24.1.1
条

2

接地电阻值测试

第
24.1.2
条

3

防雷接地人工接地装置接地
干线埋设

第
24.1.3
条

4

接地模块埋设深度、间距和基
坑尺寸

第
24.1.4
条

5

接地模块设置应垂直或水平就位

第
24.1.5
条

一

般
项
目

1

接地装置埋设深度、间距搭接长
度和防腐方法

第
24.2.1
条

2

接地装置材质和最小允许规
格、尺寸

第
24.2.2
条

3

接地模块与干线连接和干线材
质选取

第
24.2.3
条

施工单位检验评定结果

专业工长（施工员）

施工班组长

项目专业质量检验员：

年

月

日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术责任人）

年

月

日

说 明 060109 060206 060608 060701 主控项目
1 人工接地装置或利用建筑物基础钢筋接地装置必须在地面以上按设计要求位置设测试点。
2 测试接地装置接地电阻值必须符合设计要求。
3 防雷接地人工接地装置接地干线埋设，经人行通道处埋地深度不应小于
1m，且应采取均压方法或在其上方铺设卵石或沥青地面。
4 接地模块顶面埋深不应小于 0.6m，接地模块间距不应小于模块长度 3～5 倍。接地模块埋设基坑，通常为模块外形尺寸1.2～1.4倍，且在开挖深度内详细统计地层情况。
5 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
通常项目
1 当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m。接地装置焊接应采取搭接焊，搭接长度应符合以下要求：1)扁钢与扁钢搭接为扁钢宽度2倍，不少于三面施焊；
2)圆钢与圆钢搭接为圆钢直径6倍，双面施焊；3)圆钢与扁钢搭接为圆钢直径6倍，双面施焊；4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5)除埋设在混凝土中焊接接头外，有防腐方法。
2 当设计无要求时，接地装置材料采取为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2要求。
3 接地模块应集中引线，用于线把接地模块并联焊接成一个环路，干线材质与接地模块焊接点材质应相同，钢制采取热浸镀锌扁钢，引出线不少于之处。
检验数量：主控项目全数检验。
通常项目1、2抽查10处，少于10处，全数检验；3全数检验。
检验方法：见本规范第28.0.7条。
判 定：应检数量全部符合本规范要求判为合格。
