洛惠渠中干渠混凝土裂缝的处理与预防措施.pdf

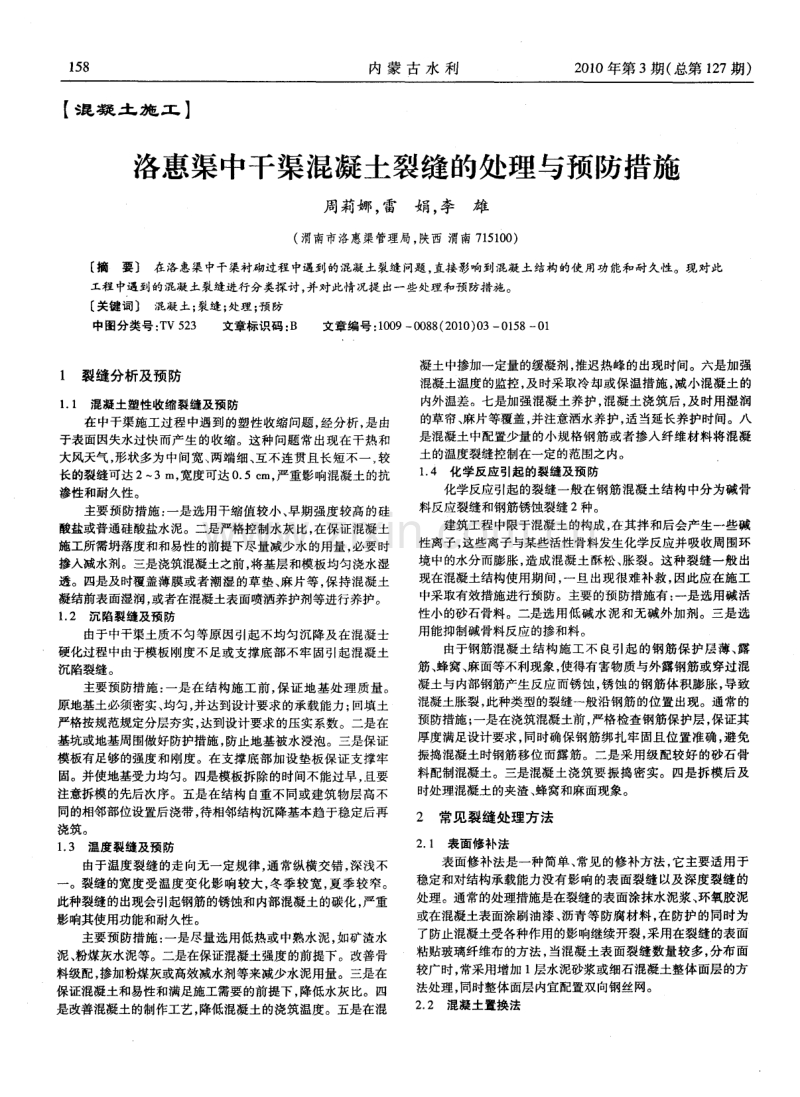

1 5 8 内 蒙 古 水 利 2 0 1 0年第 3期( 总第 1 2 7期) 【 混 凝土 施 工 】 洛惠渠中干渠混凝土裂缝的处理与预防措施 周莉娜 ， 雷娟 ， 李雄 ( 渭南市洛惠渠管理局， 陕西 渭南7 1 5 1 0 0 ) 摘要 在洛惠渠中干渠衬砌过程中遇到的混凝土裂缝问题， 直接影响到混凝土结构的使用功能和耐久性。现对此 工程 中遇到的混凝土裂缝进行分类探 讨 ， 并对此情况提 出一些处理和预防措施 。 关键词 混凝土； 裂缝； 处理； 预防 中图分类号： T V 5 2 3 文章标识码： B 文章编号： 1 0 0 9 0 0 8 8 ( 2 0 1 0 ) 0 3 0 1 5 8 0 1 1 裂缝分析及预防 1 1 混凝土塑性收缩裂缝及预 防 在中干渠施工过程中遇到的塑性收缩问题， 经分析， 是 由 于表面因失水过快而产生的收缩。这种问题常出现在干热和 大风天气， 形状多为中间宽、 两端细、 互不连贯且长短不一， 较 长的裂缝可达 2 3 m， 宽度可达0 5 c m， 严重影响混凝土的抗 渗性和耐久性。 主要预防措施： 一是选用干缩值较小、 早期强度较高的硅 酸盐或普通硅酸盐水泥。二是严格控制水灰比， 在保证混凝土 施工所需坍落度和和易性的前提下尽量减少水的用量， 必要时 掺入减水剂。三是浇筑混凝土之前 ， 将基层和模板均匀浇水湿 透。四是及时覆盖薄膜或者潮湿的草垫、 麻片等， 保持混凝土 凝结前表面湿润， 或者在混凝土表面喷洒养护剂等进行养护。 1 2 沉陷裂缝及预 防 由于中干渠土质不匀等原因引起不均匀沉降及在混凝士 硬化过程中由于模板刚度不足或支撑底部不牢固引起混凝土 沉陷裂缝。 主要预防措施： 一是在结构施工前， 保证地基处理质量。 原地基土必须密实 、 均匀 ， 并达到设计 要求 的承载 能力 ； 回填土 严格按规范规定分层夯实， 达到设计要求的压实系数。二是在 基坑或地基周围做好防护措施， 防止地基被水浸泡。三是保证 模板有足够 的强度和 刚度 。在 支撑 底部 加设 垫板保 证支撑 牢 固。并使地基受力均匀。四是模板拆除的时间不能过早， 且要 注意拆模的先后次序。五是在结构 自重不同或建筑物层高不 同的相邻部位设置后浇带， 待相邻结构沉降基本趋于稳定后再 浇筑。 1 3 温度裂缝及预防 由于温度裂缝的走向无一定规律， 通常纵横交错， 深浅不 一 。裂缝的宽度受温度变化影响较大， 冬季较宽， 夏季较窄。 此种裂缝的出现会引起钢筋的锈蚀和内部混凝土的碳化 ， 严重 影响其使用功能和耐久性。 主要预防措施： 一是尽量选用低热或中熟水泥， 如矿渣水 泥、 粉煤灰水泥等。二是在保证混凝土强度 的前提下。改善骨 料级配， 掺加粉煤灰或高效减水剂等来减少水泥用量。三是在 保证混凝土和易性和满足施工需要的前提下， 降低水灰 比。四 是改善混凝土的制作工艺， 降低混凝土的浇筑温度。五是在混 凝土中掺加一定量的缓凝剂， 推迟热峰的出现时间。六是加强 混凝土温度的监控， 及时采取冷却或保温措施 ， 减小混凝土的 内外温差。七是加强混凝土养护， 混凝土浇筑后， 及时用湿润 的草帘、 麻片等覆盖， 并注意洒水养护 ， 适当延长养护时间。八 是混凝土中配置少量的小规格钢筋或者掺人纤维材料将混凝 土的温度 裂缝 控制在一定的范围之内。 1 4 化学反应引起的裂缝及预 防 化学反应引起的裂缝一般在钢筋混凝土结构中分为碱骨 料反应裂缝和钢筋锈蚀裂缝 2种。 建筑工程中限于混凝土的构成 ， 在其拌和后会产生一些碱 性离子， 这些离子与某些活性骨料发生化学反应并吸收周围环 境中的水分而膨胀 ， 造成混凝土酥松、 胀裂。这种裂缝一般出 现在混凝土结构使用期间， 一旦出现很难补救， 因此应在施工 中采取有效措施进行预防。主要的预防措施有： 一是选用碱活 性小的砂石骨料。二是选用低碱水泥和无碱外加剂。三是选 用能抑制碱骨料反应的掺和料。 由于钢筋混凝土结构施工不 良引起的钢筋保护层薄、 露 筋、 蜂窝、 麻面等不利现象， 使得有害物质与外露钢筋或穿过混 凝土与内部钢筋产生反应而锈蚀， 锈蚀的钢筋体积膨胀 ， 导致 混凝土胀裂 ， 此种类型的裂缝一般沿钢筋的位置出现。通常的 预防措施 ； 一是在浇筑混凝土前， 严格检查钢筋保护层 ， 保证其 厚度满足设计要求， 同时确保钢筋绑扎牢固且位置准确 ， 避免 振捣混凝土 时钢 筋移位 而露 筋。二是采 用级 配较好 的砂石 骨 料配制混凝土。三是混凝土浇筑要振捣密实。四是拆模后及 时处理混凝土的夹渣、 蜂窝和麻面现象。 2 常见裂缝处理方法 2 1 表面修补法 表面修补法是一种简单 、 常见的修补方法， 它主要适用于 稳定和对结构承载能力没有影响的表面裂缝以及深度裂缝 的 处理。通常的处理措施是在裂缝的表面涂抹水泥浆、 环氧胶泥 或在混凝土表面涂刷油漆、 沥青等防腐材料 ， 在防护的同时为 了防止混凝土受各种作用的影响继续开裂， 采用在裂缝的表面 粘贴玻璃纤维布的方法， 当混凝土表面裂缝数量较多， 分布面 较广时 ， 常采用增加 1层水泥砂浆或细石混凝土整体面层的方 法处理 ， 同时整体面层内宜配置双向钢丝网。 2 2 混凝 土置换法 混凝土箱涵产生裂缝的原因及预防刘岚等 1 5 9 【 混 凝 土施 工 】 混凝土箱涵产生裂缝的原因及预防 刘 岚 ， 吕树 林 ， 柳 琪。 ， 巩 少 ( 1 内蒙古交通设计研究院有限责任公司， 内蒙古 呼和浩特 0 1 0 0 1 0 ； 2 内蒙古东方工程有限责任公司， 内蒙古 达拉特 0 1 4 3 0 0 ； 3 辽宁省交通勘测设计院， 辽宁省 沈阳 1 1 0 0 0 5 ； 4 内蒙古天骄公路工程有限责任公司， 内蒙古 东胜 0 1 7 0 0 0 ) 摘要 针对箱涵侧墙裂缝产生的原因， 改进 了施工方案， 加强了各个环节的监控管理， 消除了裂缝 产 生的原 因。 关键词 钢筋混凝土箱涵 ； 裂缝 ； 控制 中图分类 号 ： T V 5 文章标识码 ： B 文章编号 ： 1 0 0 90 0 8 8 ( 2 0 1 0 ) 0 30 1 6 20 1 5 90 2 工程背景： 某市内一条排洪区通过几条主干道和副干道 ， 渠宽分别为 3 、 5 、 8 、 1 0 m， 前期通过 3个方案对比， 最终选定了 箱涵的通过方案 。 1 施工方案 ( 1 ) 基坑开挖深度至设计涵底基础标高。采用 1台挖掘机 开挖 ， 自卸汽车运土。基坑边坡坡度 1 ：1 2 。 ( 2 ) 采用竹夹板模板 ， 钢架管支撑。模板经过设计后 ， 在现 场制作安装。两模板之间用对拉螺栓连接。对拉螺栓用 q b l 2 的钢筋制作( 中间设止水钢板) ， 上下左右间距均为 8 5 c m。 ( 3 ) 箱涵混凝土采用商品混凝土。分 2次浇注， 先浇注底 板混凝 土 ， 后浇注侧墙 和顶板混凝土 。 ( 4 ) 施工的重点是后浇部分 ， 而后浇部分的施工重点是侧墙 混凝土浇注。后浇部分的侧墙深度为 2 1 n l ， 且顶板钢筋密布， 浇注振捣十分困难。混合料用 串筒送入模板中， 每间隔 1 5 m 移动一次串筒。串筒处的顶板钢筋先不绑扎， 便于安放串筒。 待侧墙混凝土浇注完毕后 ， 再绑扎钢筋。 ( 5 ) 侧墙混凝土以5 0 c m的层厚逐层浇注。混合料从一端 向另一端均匀地送入模板中， 定人定位用插式振动棒振捣。每 层均按先边墙， 后 中墙 ， 再另一边墙的顺序 ， 依次轮流浇注振 捣。 ( 6 ) 侧墙浇注完成后 ， 紧接着浇注顶板混凝土。从一端向 另一端一次浇注成形。 ( 7 ) 在顶板最后一道收浆后， 用麻袋覆盖， 人工浇水养护 1 4 d。 ( 8 ) 非承重模板 3 d后拆除， 承重模板 1 4 d后拆除。 混凝土置换法是处理严重损坏混凝土的一种有效方法 ， 此 方法是先将损坏的混凝土剔除干净、 润湿， 然后涂刷结合层 ， 最 后再置换人新的高一级标号混凝土或其他材料。常用的置换 材料有 ： 普通混凝土、 水泥砂浆、 聚合物或改性聚合物混凝土或 砂浆 。 2 3结构 加固法 当裂缝影响到混凝土结构的性能时， 就要考虑采取加固法 对混凝土结构进行处理。结构加固中常用的主要有以下几种 方法 ： 在构件上外包型钢、 粘贴钢板加固； 在构件上增设支撑点 加固； 在构件上施加预应力加固等。 2 4 灌 浆、 嵌缝封堵法 灌浆法主要适用于对结构整体性有影响或有防渗要求的 混凝土裂缝的修补， 它是利用压力设备将胶结材料压人混凝土 的裂缝中， 胶结材料硬化后与混凝土形成一个整体 ， 从而起到 封堵加固的目的。常用的胶结材料有水泥浆、 环氧树脂、 甲基 丙烯酸酯、 聚氨酯等化学材料。 嵌缝法是裂缝封堵中最常用的一种方法， 它通常是沿裂缝 凿槽 ， 在槽中嵌填塑性或刚性止水材料。以达到封闭裂缝的目 的。常用的塑性材料有聚氯乙烯胶泥、 塑料油膏、 丁基橡胶等 等； 常用的刚性止水材料为聚合物水泥砂浆。 3 结 论 在中干渠衬砌施工过程中遇到的混凝土裂缝问题， 主要依 据以上提出的几点预防和处理措施， 工程质量及时得到改善。 混凝土裂缝种类较多， 而且是普遍存在的一种现象， 它的出现 不仅会影响建筑物的外观， 还会影响建筑物的使用功能和耐久 性 ， 还会给人们的生命和财产安全带来威胁。因此， 根据不同 的部位、 形态以及严重程度对混凝土裂缝进行认真分析， 采用 合理的方法进行处理 ， 并在施工中采取各种有效的预防措施来 预防裂缝的出现和发展 ， 保证工程施工质量。 ( 编校 ： 郭宝丽) 收稿 日期 ： 2 0 1 00 50 5 作者简介 ： 周莉娜( 1 9 8 1一) ， 女 ， 助理工程师， 现从事灌溉 管理 工作 。
