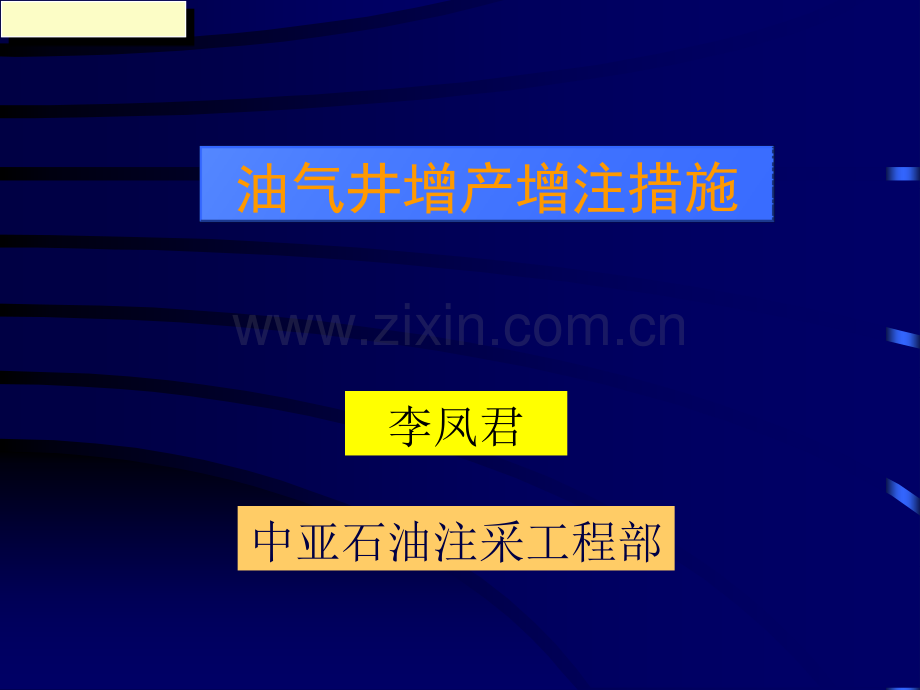

油气井增产增注措施李凤君中亚石油注采工程部绪论n油气井增产方法n酸化、水力压裂的历史n各类储层中增产方法的使用n压裂、酸化在勘探开发中的作用油气井增产方法 油气井产量低的主要原因油气井增产途径水力压裂酸化新工艺、新技术油气井产量低的主要原因近井地带受伤害，导致渗透率严重下降油气层渗透性差地层压力低，油气层剩余能量不足地层原油粘度高油气井增产途径提高或恢复地层渗透率保持压力增加地层能量降低井底回压降低原油粘度油气井增产和水井增注方法水力压裂 Hydraulic Fracturing酸化 Acidizing爆炸 Explosion新工艺、新技术高能气体压裂水力冲击波压裂振动压裂酸化 Acidizing常规酸化 Matrix Acidizing（基质酸化、解堵酸化）压裂酸化 Acid Fracturing（简称酸压）前置液酸压普通酸压或一般酸压酸洗 Acid Wash水力压裂 Hydraulic FracturingS1S1S2S2S3S3S4S4压裂压裂压裂压裂水力压裂 Hydraulic Fracturing常规水力压裂 Conventional Hydraulic Fracturing巨型水力压裂 MHF-Massive Hydraulic Fracturing水力压裂历史1947年 美国 H气田1949年 美国A公司1952年 延长油矿1955年 玉门油田各类储层中增产方法的使用砂岩储层 Sandstone Formation水力压裂、基质酸化碳酸盐岩储层 基质酸化、酸压、水力压裂特低渗储层MHF特低渗坚硬储层高能气体压裂水力压裂、酸化的作用l在勘探阶段j增加工业可采储量l在开发阶段h油气井增产h水井增注h调整层间矛盾 改善吸水剖面h二次和三次采油中应用l控制井喷l其它g煤层气开采g工业排污 水力压裂 控制井喷S1S1S2S2S3S3S4S4压裂压裂水力压裂(Hydraulic Fracturing)h水力压裂概念h造缝机理h压裂液h支撑剂h压裂设计h压裂工艺 水力压裂概念 水力压裂就是利用地面压裂车组将一定粘度的液体以足够高的压力和足够大的排量沿井筒注入井中。由于注入速度远远大于油气层的吸收速度，所以多余的液体在井底憋起高压，当压力超过岩石抗张强度后，油气层就会开始破裂形成裂缝。当裂缝延伸一段时间后，继续注入携带有支撑剂的混砂液扩展延伸裂缝，并使之充填支撑剂。施工完成后,由于支撑剂的支撑作用，裂缝不致闭合或至少不完全闭合，因此即可在油气层中形成一条具有足够长度、宽度和高度的填砂裂缝。此裂缝具有很高的渗滤能力，并且扩大了油气水的渗滤面积，故油气可畅流入井，注入水可沿裂缝顺利进入地层，从而达到增产增注的目的。水力压裂 Hydraulic FracturingS1S1S2S2S3S3压裂压裂第一节 造缝机理PF破裂压力PE 延伸压力PS 地层压力P井底=PF时一 地应力及其分布=+xzyyxz地层岩石三维应力状况+（一）应 力主应力:x，y，z应变:x，y，zH -深度，米z -垂向主应力,岩石比重范围:2.1-2.5一般为:2.3有效垂向应力:Ps-地层压力或流体压力由广义虎克定律:总应变:同理:由于周围岩石的围限作用:（二）地质构造对应力的影响地质构造的影响使应力变化裂缝方向总是垂直于裂缝方向总是垂直于最小主应力最小主应力rxyrRw（三）井壁上的应力（三）井壁上的应力井筒对地应力及其分布的影响井筒对地应力及其分布的影响当r=rw，0及180时，3y x当r=rw，90及270时，3x y无限大平板中钻有一园孔的应力分布当 x=y时 2y=2 x 说明周向应力相等，与无关当 x y时 ()0,180=()min ()90，270=()max 随r增加，迅速降低(平方次)应力集中 Pf PE井眼内压所引起的井壁应力井眼内压所引起的井壁应力由弹性力学拉梅公式由弹性力学拉梅公式(拉应力为负拉应力为负)当 re，Pe=0及r=ra时，-Pi压裂液渗入地层引起的井壁应力压裂液渗入地层引起的井壁应力F 井壁上的总周向应力井壁上的总周向应力地应力+井筒内压+渗滤引起的周向应力二、造缝条件讨论应力的目的：地层在何种条件下形成裂缝a产生垂直裂缝；b产生水平裂缝裂缝面垂直于最小主应力方向岩石破裂力学研究两大基础弹性力学基础第一强度理论 最大拉应力最小主应力线弹性断裂力学基础(一)形成垂直缝条件压为正，拉为负最大有效周向应力大于水平方向抗拉强度有液体渗滤当破裂时，Pi=PF无液体渗滤当破裂时，Pi=PF(二)形成水平缝条件最大有效周向应力大于垂直方向抗拉强度有液体渗滤有效总垂向应力为：当破裂时，Pi=PF1.94无液体渗滤有效总垂向应力为：当破裂时，Pi=PF0.94（三）破裂压力梯度定义 千帕/米 可以用破裂梯度的大小估计裂缝的形态。根据应力分析和矿场资料分析结果，小小于于0.15-0.180.15-0.18多多形形成成垂垂直直裂裂缝缝，而而大大于于0.230.23的的则则是是水水平平裂裂缝缝。深深地地层层出出现现的的多多为为垂垂直直裂裂缝缝，浅浅地地层层出出现现水水平平裂裂缝缝的的几几率率多多。这这是是由由于于浅浅地地层层的的垂垂向向应应力力相相对对小小些些，且且近近地地表表地地层层中中的的构构造造运运动动也也较较多多，使使水水平平应应力力大大于于垂垂直直应应力的几率也多力的几率也多。破裂梯度值一般由压裂实践统计得出，各地区油田的压裂梯度不同，一般变化范围为(0.15-0.18)(0.22-0.25)公斤/厘米2/米。对破裂压力推导过高地层处理方法:酸化预处理高效射孔密集射孔三、压裂施工曲线的分析应用曲线分析四、判断裂缝方向的方法声波测定地电测定水动力学试井总 结地应力及其分布造缝条件 压裂施工曲线的分析应用判断裂缝方向的方法第二节第二节 压裂液压裂液压裂液及其性能要求压裂液的滤失性压裂液的流动性质压裂液对储层的伤害及保护一、压裂液及其性能要求压裂液组成压裂液性能要求压裂液类型压裂液添加剂(一)压裂液组成前置液携砂液顶替液前置液作用造缝降温减少 携砂液滤失防砂卡要求一定粘度足够用量携砂液作用将支撑剂代入裂缝继续扩张裂缝冷却地层要求粘度高携砂能力强顶替液作用中间顶替液尾注顶替液要求用量适当，避免过量顶替（二）压裂液性能要求滤失低携砂能力强摩阻低、比重大稳定性好配伍性好残渣少易于返排货源广、价格便宜、便于配制滤失低造长、宽缝用量小、压裂液效率高、成本低防砂卡污染小携砂能力强深穿透、饱填砂防止井筒沉积（防止井筒沉积（防脱砂防脱砂）防砂卡摩阻低、比重大稳定性好热稳定性抗剪切稳定性配伍性好与岩石矿物配伍与储层流体配伍(三)压裂液类型水基压裂液油基压裂液乳化压裂液泡沫压裂液液化汽压裂液酸基压裂液压裂液发展四十年代和五十年代矿场原油凝胶油粘性乳化液六十年代初期凝胶水六十年代后期水包油乳化液水基冻胶压裂液发展七十年代以来国外:水基冻胶压裂液的次数占三分之二，用量占总量的90%以上国内:则基本上使用的都是水基压裂液。目前，泡沫压裂液、液体CO2压裂液、液氮压裂液也开始应用。水基压裂液发展水稠化水水基冻胶水基冻胶压裂液组成水基冻胶压裂液组成水添加剂成胶剂（增稠剂）水添加剂成胶剂（增稠剂）成胶液成胶液水添加剂交链剂水添加剂交链剂 交链液交链液水基压裂液种类水基压裂液种类A田箐胶水基压裂液成胶剂：田箐成胶剂：田箐交链剂：硼砂、硼酸、重金属盐类交链剂：硼砂、硼酸、重金属盐类破胶剂：淀粉酶、氧化剂破胶剂：淀粉酶、氧化剂特点A、丰富、配制方便B、摩阻低C、悬砂性能较好，砂比可达2025D、滤失低E、不溶物较多，水溶液易变质水基压裂液种类B羧甲基田箐胶水基压裂液成胶剂：羧甲基田箐特点 与前相比，不溶物较少，残渣含量由2030下降到510羟丙基羧甲基速溶田箐胶水基压裂液工艺复杂，成本高，货源缺水基压裂液种类C羧甲基纤维素（CMC）水基冻胶压裂液流变性热稳定性残渣 2.59.7%滤失量 6.5毫升/30分破胶摩阻水基压裂液种类D聚丙烯酰胺(PAM)与甲叉基聚丙烯酰胺(PAMM)水基压裂液已成系列，适应40150C抗剪切性能强低温时残渣低90C以上不易破胶不易溶解，配制较难水基压裂液种类E羟丙基胍胶压裂液羟丙基胍胶压裂液热稳定性好热稳定性好抗剪切性能强抗剪切性能强残渣少残渣少油基压裂液适应:水敏性地层有些气层发展:矿场原油 稠化油 冻胶油油基压裂液之 稠化油基液:原油汽油柴油煤油凝析油油基压裂液之 稠化油稠化剂:脂肪酸皂脂肪酸铝皂磷酸脂铝盐等特点:遇地层水后会自动破乳。油基压裂液之冻胶油特点:粘度高摩阻低滤失性类似于冻胶水耐温性好抗剪切能力强，破胶水化彻底施工简单乳化压裂液 两份油两份油+一份稠化水一份稠化水(聚合物聚合物)油相80%，不稳定或粘度太高乳化压裂液之 特点外相为水冻胶摩阻低粘度高热稳定性好悬砂能力特别强滤失低，压裂液效率高伤害小在某些地返排困难在大多数情况下，易返排泡沫压裂液适用:K1MD，粘土含量高的砂岩气藏粘土含量高的砂岩气藏低压、低渗浅油气层压裂低压、低渗浅油气层压裂 液相液相+气相气相+添加剂添加剂泡沫液泡沫液液相:清水、盐水、冻胶水、原油或成品油、酸液气相氮气、二氧化碳、空气、天然气等泡沫质量：泡沫质量泡沫中气体体积/泡沫总体积特点:在压裂时的井底压力和温度下，泡沫质量 一般为随着泡沫质量的增加，泡沫压裂液的粘度增加、摩阻增大、滤失减少、压裂液效率增滤失少（气体本身就是降滤剂）滤失少（气体本身就是降滤剂）排液较彻底，对地层伤害小排液较彻底，对地层伤害小悬砂能力特别强，砂比可高达悬砂能力特别强，砂比可高达液化汽压裂液适用:某些对水、残渣特别敏感的气层特点:悬砂能力较差滤失大费用高配制困难酸基压裂液适用:碳酸盐储层种类:常规酸稠化酸冻胶酸乳化酸(四)压裂液添加剂破胶剂降滤剂防膨剂杀菌剂表面活性剂值调节剂稳定剂二、压裂液的滤失性压裂液滤失机理1.滤饼与初滤失滤饼:压裂液的造壁性和降滤剂共同作用的结果初滤失:形成滤饼前的滤失PwPvPcPs2.压裂液滤失的三个过程滤饼区的流动滤饼控制过程侵入区的流动压裂液粘度控制过程地层流体的压缩地层流体粘度及压缩性控制过程压裂液滤失系数造壁性影响的滤失系数压裂液粘度影响的滤失系数地层流体的粘度和压缩性影响的滤失系数压裂液粘度影响的滤失系数Cv假设:压裂液为牛顿型液体且作线性层流流动；压裂液呈活塞式侵入，即侵入段地层流体被顶替；压裂液和地层岩石均不可压缩；压差v为常数。m2MPamPa.S滤失系数Cv 地层流体的粘度和压缩性影响的滤失系数Cc 假设:地层流体可压缩，其压缩系数为（等于常数）；为常数；渗滤前缘的位置不随时间变化。滤失系数Cc 地层中的渗流方程为：边界条件：初始条件：MPamPaSm2MPa-1造壁性影响的滤失系数Cw假设:滤饼的沉积厚度与通过缝壁的滤失量成比例关系，即，为累积滤失量与滤饼体积之比；滤饼对压裂液的渗透率与其厚度的大小无关，亦即不随时间而变化；滤饼内压裂液的渗滤流动服从达西定律。滤失系数Cw采用试验确定静态法：无剪切，当剪切速率40S-1 时可用动态法：考虑剪切，通常剪切速率为170S-1数据处理数据处理当P试验P真实时综合滤失系数实际：PwPvPcPs通常，用P代替PW，PV，PC综合滤失系数的求得调和平均法：电容串联压力平衡法：非造壁性压裂液造壁性压裂液调和平均法压力平衡法非造壁性压裂液 P=PV+PC将CV、CC求出 PV、PC 代入压力平衡法造壁性压裂液P=Pw+PV+PC压裂液滤失性小结压裂液滤失机理压裂液滤失机理1.滤饼与初滤失2.压裂液滤失的三个过程压裂液滤失系数压裂液滤失系数1.造壁性影响的滤失系数2.压裂液粘度影响的滤失系数3.地层流体的粘度和压缩性影响的滤失系数4.综合滤失系数三、压裂液的流动性质各类压裂液的流变曲线幂律液的视粘度摩阻计算各类压裂液的流变曲线r牛顿型液体r非牛顿型液体假塑性液体宾汉型液体屈服假塑性液体胀流型液体触变性液体流凝性液体粘弹性液体四、压裂液对储层的伤害及保护按压裂液作用位置分：地层基质伤害支撑裂缝伤害按流体性质分：液体伤害固体伤害压裂液滤饼和浓缩胶压裂液对储层的伤害+压裂液在地层中滞留产生液堵+地层粘土矿物水化膨胀和分散运移产生的伤害+压裂液与原油乳化造成的地层伤害+润湿性发生反转造成的伤害+压裂液残渣对地层造成的损害+压裂液对地层的冷却效应造成地层伤害+压裂液滤饼和浓缩对地层的伤害 压裂液在地层中滞留产生液堵 在压裂施工中，压裂液沿缝壁渗滤入地层，改变了地层中原始含油饱和度，使水的饱度度增加，并产生两相流动，流动阻力加大。毛管力的作用致使压裂后返排困难和流体流动阻力增加。如果地层压力不能克服升高的毛细管力，水被束缚在地层中，则出现严重和持久的水锁。压裂液滞留的地层保护P降低压裂流体的表面张力P注入或帮助排液P改善压裂液破胶性能P减少压裂液在地层中流动的粘滞阻力，加快压裂液在地层中破胶P强制排液，减少压裂液在地层的滞留时间地层粘土矿物水化膨胀和分散运移产生的伤害（桥堵）粘土矿物与水为基液的压裂液接触，立即产生膨胀，使流动孔隙减小。松散粘附于孔道壁面的粘土颗粒与压裂液接触时分散、剥落，随压裂液滤入地层或沿裂缝运动，在孔喉处被卡住，形成桥堵，降低渗透率，从而引起伤害。粘土矿物膨胀和运移的地层保护在压裂液中添加（粘土稳定剂）利用高分子材料的长链对粘土颗粒表面的“包被”作用，阻止水分子进入采用油基压裂液压裂液与原油乳化造成的地层伤害 用水基压裂液压裂时，压裂液与地层原油由于油水两相互不相溶，原油中有天然乳化剂如胶质、沥青和蜡等，压裂时压裂液的流动具有搅拌作用，因而当油水在地层孔隙中流动时就形成了油水乳化液。原油中的天然乳化剂附着在水滴上形成保护膜，使乳化液具有较高的稳定性。原油乳化的地层保护p慎用表面活性剂p使用优质压裂液，彻底破胶，减少压裂液残渣，降低破胶液粘度以及防止地层微粒”生成，消除油水界面稳定因素p在压裂液中使用优质破乳剂，消除压裂液进入地层后潜在的乳化堵塞 润湿性发生反转造成的伤害 润湿性是指岩石表面具有被一层液膜选择性覆盖的能力。对于砂岩油藏，岩石表面一般为亲水性，即优先被水润湿。如果由于表面活性剂使用不当，使润湿性发生反转，即将亲水性转为亲油性，则油相渗透率将大大降低。正常是水湿的地层变成油湿后，一般会降低油相渗透率。压裂液残渣对地层造成的损害 残渣对压裂效果的影响存在双重性，一是残渣在岩石表面形成滤饼，可降低压裂液的滤失，并且阻止大颗粒继续流入地层内。压裂结束后，这些残渣返流堵塞填砂裂缝，降低裂缝导流能力；另一方面较小颗粒残渣，穿过滤饼随压裂液一道进入地层深部，堵塞孔隙喉道增强乳化液的界面膜厚度，难于破乳，降低地层和裂缝渗透率。压裂液残渣的地层保护n加强现场质量控制n选用低水不溶物成胶剂和易降解破胶的交链剂n优选破胶体系，实现压裂液彻底破胶、水化压裂液对地层的冷却效应造成地层伤害 冷的压裂液进入地层，会使地层温度降低，从而使原油中的蜡及沥青等析出，造成地层伤害。此种伤害取决于地层原油的性质、地层原始温度、地层降温幅度及地层渗透率等因素。原油含蜡量高，降温幅度大，地层渗透率低和地层原始温度低的油层，“冷却效应”引起的地层伤害就大.压裂液滤饼和浓缩对地层的伤害 在生产过程中滤饼阻碍地层流体向裂缝的流动，并且由于裂缝闭合，支撑剂嵌入，滤饼占据了部分以至整个支撑剂颗粒之间的孔隙，导致裂缝导流能力大大降低。压裂施工和裂缝闭合过程的压裂液滤失要导致交联聚合物在裂缝中的浓度升高即浓缩。对高度浓缩的压裂液，常规破胶剂用量不可能实现破胶降解，将会形成大量残胶，严重影响裂缝导流能力。压裂液滤饼和浓缩的地层保护o提高破胶剂用量o压裂施工结束后以小排量挤入滤饼溶解剂总 结r压裂液及其性能要求e压裂液组成e压裂液性能要求e压裂液类型e压裂液添加剂r压裂液的滤失性r压裂液的流动性质r压裂液对储层的伤害及保护第三节 支撑剂及裂缝导流能力支撑剂性质及种类裂缝导流能力及其影响因素支撑剂的选择支撑剂颗粒的沉降基本概念d闭合压力d支撑剂颗粒大小d支撑剂颗粒形状d支撑剂砂堆孔隙度d支撑剂强度和硬度闭合压力闭合压力定义:停泵后作用在裂缝壁面上欲使之闭合的力为闭合压力。计算:（）（）支撑剂颗粒大小支撑剂颗粒大小 支撑剂颗粒大小一般用筛析法确定，并且大多使用美国材料试验协会即标准。筛析法的筛孔表示方法通常有两种：一种是以每英寸长的孔数来表示，称之为目一种是以每英寸长的孔数来表示，称之为目或号；或号；另一种则是用毫米直接表示筛孔孔眼的大小。另一种则是用毫米直接表示筛孔孔眼的大小。支撑剂颗粒形状支撑剂颗粒形状 支撑剂的颗粒形状一般用圆度和球度描述。圆度是指颗粒表面光滑的程度，用表示；球度则是指颗粒接近球体的程度，用表示。、越大，颗粒和圆球度越好。支撑剂强度和硬度 支撑剂强度 支撑剂抵抗闭合压力和上覆岩石重力的支撑剂抵抗闭合压力和上覆岩石重力的作用而不致发生破碎的能力为支撑剂的强度；作用而不致发生破碎的能力为支撑剂的强度；支撑剂硬度 抵抗闭合压力和上覆岩石重力的作用而不致被压实的能力为支撑剂的硬度不致被压实的能力为支撑剂的硬度。支撑剂特性要求o强度高、硬度适中o粒径均匀圆球度好o化学温度稳定性好o质量高，杂质含量少o密度适中o货源广、价格低支撑剂种类现有的支撑剂按其力学性质例如强度和硬度可分为两大类：一类是脆性支撑剂脆性支撑剂，如石英砂、玻璃珠等，其特点是硬度大，变形很小；另一类是韧性支撑剂韧性支撑剂，如核桃壳、铝球等，其特点是变形大，在高压下不易破碎。石英砂（砂子）k石英砂货源广、价格便宜k部分压裂井使用石英砂做支撑剂基本满足要求，具有一定的成功率；k对于圆度较好的石英砂，在高闭合压力下仍能提供一定的或较高的渗透能力。k石英砂的最大弱点是强底低k砂子在筛选不好或清洗不好，含粉砂杂砂子在筛选不好或清洗不好，含粉砂杂质时，导流能力都要明显降低质时，导流能力都要明显降低陶 粒 主要化学成分有、以及等陶粒的强度很高在承受高闭合压力和上覆岩石重力的作用时，陶粒的细粒结构可使颗粒变形而不致破碎，甚至在高温盐水的浸泡下也可以抵抗压碎破坏。国内现在普遍使用的支撑剂是石英砂和陶粒r石英砂的产地较多，应用最多的是兰州砂、福州砂、江西砂、岳阳砂、新疆砂、荣城砂等。r陶粒以唐山陶粒和成都陶粒使用的最为普遍。r石英砂主要用于米以内的浅井和中深石英砂主要用于米以内的浅井和中深井，井，r陶粒用于米以上的深井，或作为尾砂陶粒用于米以上的深井，或作为尾砂以提高缝口处的导流能力以提高缝口处的导流能力。裂缝导流能力及其影响因素裂缝导流能力定义：裂缝导流能力是指裂缝传导（输送）流体的能力。填砂裂缝的导流能力定义为支撑后的裂缝渗透率与支撑后的裂缝宽度之积。即填砂裂缝导流能力（）（）或或裂缝导流能力的影响因素地层的闭合压力地层岩石硬度支撑剂性质支撑剂在裂缝中分布其它地层的闭合压力地层的闭合压力如果地层闭合压力大，则裂缝中的支撑剂容易破碎和压实，破碎产生的粉粒将部分或全部堵塞裂缝的流动通道，压实将降低填砂裂缝的渗透率和宽度。对于脆性支撑剂，主要是破碎问破碎问题题;对于韧性支撑剂，主要是压实压实问题。问题。WKPc的关系曲线支撑剂性质支撑剂性质 影响导流能力的支撑剂性质包括支撑剂的强度、硬度、圆球度、粒径以及支撑剂的质量等等 支撑剂强度越高，在闭合压力和上覆岩石重力的作用下抵抗破碎的能力越强，因而提供的导流能力越高 支撑剂硬度越大，越容易嵌入地层而支撑剂硬度越大，越容易嵌入地层而降低支撑裂缝宽度降低支撑裂缝宽度支撑剂在裂缝中分布支撑剂在裂缝中分布 支撑剂在裂缝中的分布主要指排列层数和填砂浓度。支撑剂排列层数越多，颗粒的受力面积越大，有利于降低破碎率，并且层数越多，一方面因为“饱填砂”，一方面因为减少了颗粒的嵌入而增加了支撑缝宽，所以多层排列的填砂方式能获得较高的裂缝导流能力。其它因素l地层环境条件如地层盐水的存在以及盐水的成分和含量l流动条件如缝中流动是达西渗流还是非达西渗流l压裂液残渣的伤害等等第四节 压裂设计一、裂缝几何尺寸的确定二、增产倍比预测三、砂子在裂缝中的运移分布四、设计步骤五、压裂设计一、裂缝几何尺寸的确定(一)几何模型及计算方法简介1.二维模型2.三维模型3.计算方法 1.二维模型卡特模型 Carter，1957年GDK 模型 Christianovich、Geertsma、Deklerk PKN 模型 Perkins和Kern 提出,Norgren完善 2.三维模型拟三维模型 三维扩展，一维流体流动真三维模型 三维扩展，二维流体流动典型的拟三维模型1982年,Van Eekelen 模型1978年1982年，Advani模型1980年，Cleary,Settari模型1982年1985年,Palmer模型 拟三维模型特点由于拟三维模型中缝高是时间和位置的函数，因此较二维模型更准确反映了实际情况，计算结果精度更高。几乎所有拟三维模型都忽略了岩石岩性的非均质性，且认为岩石为理想弹性体，流体在缝中呈稳定流动，因此与实际情况仍有一定距离。由于各模型的假设条件、推导方式不同，加上均不尽完善，因此计算结果一致性较差。典型的真三维模型Abe的“便士形”模型Mastrojannis的模型Clifton、Abou-sayed模型Cleary模型真三维模型特点真三维模型由于十分复杂，计算量大，费用昂贵；需要很详细的关于地层机械特性及压裂液特性的资料，且结果又需专家解释；真三维模型真实地反映了实际情况，所以可用它来检验拟三维模型的精度，进行理论研究。3.计算方法解析方法 仅用于二维模型数值计算方法 用于二维、三维模型（二）裂缝延伸二维数学模型卡特模型GDK 模型PKN 模型非牛顿液裂缝几何尺寸的计算实用公式卡特模型1957年，卡特假设裂缝的几何形态为长方体，在考虑液体滤失的情况下，他导出了裂缝的面积公式，从而算出裂缝长度。WLHGDK 模型模型(如图)是由 Khristianovich、Geertsma、Deklerk及Daneshy共同完成的。W(x,t)L(t)HGDK 模型之假设条件主要假设条件为：1.岩石为均质各向同性。2.岩石变形服从线弹性应力应变关系。3.流体在缝内作一维层流流动,缝高方向裂缝呈矩形。4.缝中X方向压降由摩阻产生,不考虑动能和势能影响。5.裂缝高度和施工排量恒定。PKN 模型它首先由Perkins和Kern 提出,后由Norgren 完善而成。裂缝垂直剖面为椭圆形。L(t)W(x,z,t)HPKN 模型之主要假设主要假设有：1.裂缝为垂直裂缝,其高度恒定。2.裂缝高度方向上为椭圆面,其横截面最大宽度满足Sneddon方程:W(x,t)=2(1-2)(p-)H/E 3.施工排量恒定4.长度方向的变化采用物质平衡原理求得5.裂缝前端液体压力等于地层最小水平主应力。二、增产倍比预测图版法公式法产能预测增产倍比预测之 图版法一麦克奎尔和西科拉在认为裂缝双翼对称的条件下，采用电模拟方法，作出了裂缝导流能力、裂缝长度和增产倍数的对应关系曲线，增产倍数（垂直裂缝）曲线增产倍比预测之 图版法分析该图，我们可以得到三点启示：在闭合压力不太高的低渗地层，一般容易获得较高的相对导流能力，其值常大于0.4。因此压开较长的裂缝能够大大提高增产倍数，这就是当前对于低渗透油气层主要采用大型压裂造长缝的依据。对于闭合压力较大的高渗层，不易获得较高的相对导流能力，其值常小于104。这时要取得好的压裂效果，主要是靠提高裂缝的导流能力。增产倍比预测之 图版法一对于实际油气田，属于这两种情况的都有。因此，在水力压裂设计中，应解决它们的主要矛盾。根据油气层的特性具体分析，全局考虑，以最优为准则，对特低渗地层的压裂，应当增大施工规模，造缝要长；对于高闭合压力的中高渗透地层，应着眼于提高裂缝导流能力，在这种情况下片面追求施工规模和缝长，既不经济又得不到好的压裂效果。增产倍比预测之 公式法图版公式:式中:增产倍比预测之 公式法Lf0 S0 污染污染S0 S0 改善改善地层系数Kh水力压裂选井选层三地层应有较高能量油层井壁受污染、堵塞严重的油井，应采用小规模压裂解堵或酸化解堵油层渗透率低，深穿透、饱填砂的大规模压裂油层含油性好，含油饱和度要高，一般要求在以上水力压裂选井选层四一般认为孔隙度为时，才值得进行压裂。如果油层厚度较大，最低孔隙度极限为地层渗透率越低，越要优先压裂，使低渗地区的井获得商业性的开采含水饱和度含水饱和度1.510-4m2.m水力压裂选井选层五如果怀疑有水层，完井时应当在水层上方至少米处射孔，特别是产层与水层间不存在坚密的页岩遮挡层时更应如此经验表明，对于规模较大的压裂来说，如果页岩遮挡层的厚度不超过米，无论其坚密程度如何，它还是常常不能起到控制裂缝窜层的作用不宜压裂的井一油层压力衰竭不宜压裂（低压力）在压裂层与水层或气层间的夹层很薄时附近有与水或气的接触面（如底水驱油藏或存在底水的油藏），而且位于裂缝可能通过的方向时。高含水井或高油气比井，除非出水或出气层可以堵住时。不宜压裂的井二井下技术状况差，例如固井质量不好、井下技术状况差，例如固井质量不好、或可能窜槽、套管变形或有严重损伤、或可能窜槽、套管变形或有严重损伤、井下有落物经过复杂措施处理过、或经井下有落物经过复杂措施处理过、或经过大修中的磨铣的井层均不宜压裂。过大修中的磨铣的井层均不宜压裂。注水效果明显，裂缝比较发育的井层，注水效果明显，裂缝比较发育的井层，为了避免油井水淹，是否压裂需慎重。为了避免油井水淹，是否压裂需慎重。高渗透地下亏空的井不宜压裂。稠油井不宜压裂，井底附近严重堵塞的除外施工参数的确定施工排量施工泵压及水功率压裂车台数的确定压裂液和支撑剂用量施工排量的确定为了在井底有足够的流体憋起高压，选择施工排量要考虑的因素是：地层的吸液速度。施工排量必须大于地层吸液速度，即最小极限排量。施工排量的确定不同排量下所需的压裂液用量不同排量下所需的压裂液用量。实践表明，当滤失系数一定时欲压开一定大实践表明，当滤失系数一定时欲压开一定大小的裂缝，采用较高的施工排量可减少所需小的裂缝，采用较高的施工排量可减少所需的压裂液用量；并且施工排量大时，可提高的压裂液用量；并且施工排量大时，可提高压裂液效率，亦有助于减少压裂液用量。压裂液效率，亦有助于减少压裂液用量。摩阻压力摩阻压力。排量越大，产生的射孔孔眼摩阻和井筒摩阻排量越大，产生的射孔孔眼摩阻和井筒摩阻越高，因此所需的井底施工压力愈大，对设越高，因此所需的井底施工压力愈大，对设备的要求就越高备的要求就越高。施工排量的确定裂缝高度。施工排量太大，极有可能导致裂缝窜层。特别是对于产层与水层之间的遮挡层不足够坚密，其厚度不是足够大时，窜层是很危险的。施工排量太小时，又不能充分压开产层的有效厚度，特别是对于多产层的情况，施工排量高无疑是有利的。施工排量高还有利于输送支撑剂。（州28-24井）施工排量的确定此外，要注意对设备能力的要求：施工排量受管材和井口装置所能承受的压力的限制施工排量受压裂设备处理支撑剂的能力的限制，施工排量大，易导致砂子传送带或混砂装置超易导致砂子传送带或混砂装置超过负荷。过负荷。施工排量大，压裂车不易达到要求，即使满足要求，也需更多台压裂车施工排量的确定最小极限排量 选择施工排量时，必须首先考虑的是所选排量应大于地层吸液速度，否则无法憋起高压。地层吸液速度即施工最小极限排量为施工排量的确定最大极限排量 压裂时的最大极限排量由井口和油套管的允许承受压力而定。压裂施工时，注液方式一压裂施工时，注液方式一般分为油管注液、套管注液、环空注液以及般分为油管注液、套管注液、环空注液以及环空与油管同时注液（简称油套合注）几种环空与油管同时注液（简称油套合注）几种方式。虽然注液方式不同，但确定最大极限方式。虽然注液方式不同，但确定最大极限排量的方法类似。排量的方法类似。施工泵压及水功率的确定井口施工泵压设井底破裂压力为，井口施工泵压为，管柱摩阻为，孔眼摩阻为，井筒液柱压力为。根据压开裂缝的条件，必须 施工泵压及水功率的确定施工水功率 式中:井口施工水功率,；施工泵压，；施工排量，压裂车台数的确定按功率计算 设压裂车的功率为，机械效率为，则所需压裂车台数为 压裂车数压裂车台数的确定按排量计算 设压裂车单车排量为，则所需压裂车台数为 压裂车数压裂车数/（）（）压裂液和支撑剂用量的确定压裂液的选择基于一系列评价试验和工艺要求。支撑剂类型、粒径和用量及压裂液用量的确定基于优化设计计算。设计计算确定储层及井基本参数由Jf/J0确定(WK)f，Lf预定排量、用液量、加砂量动态裂缝几何尺寸计算支撑剂沉降及运移计算计算支撑缝长、导流能力、增产倍比偏差计算经济技术分析和评价施工投资大，风险大评价目的：确定经济上合理，技术上可行的方案第五节第五节 压裂工艺压裂工艺o多层压裂技术多层压裂技术i暂堵剂分层压裂工艺暂堵剂分层压裂工艺i孔眼堵塞球法压裂工艺孔眼堵塞球法压裂工艺i限流法分层压裂技术限流法分层压裂技术i填砂法压裂技术填砂法压裂技术o氮气压裂技术氮气压裂技术o控缝高压裂技术控缝高压裂技术o端部脱砂压裂技术端部脱砂压裂技术o重复压裂技术重复压裂技术o油藏整体压裂技术油藏整体压裂技术(油藏优化油藏优化)多层压裂技术A-分层压裂大多数油气田都具有多产层。在多层的情况下，压裂成功率低的原因之一就是压裂液不能按需要进入目的层段，从而导致该压开的压不开，不应压开的反而压开了。因此，对于多层的情况应进行分层压裂。多层压裂技术B在工艺上，分层的方法很多，包括:R使用封隔器的机械分层R暂堵剂分层R堵塞球分层R限流分层R填砂分层暂堵剂分层压裂工艺应用封隔器机械分层的压裂技术在大多数情况下是行之有效的方法，但是对于下列两种情况，此方法难以实施。p裸眼段井径过大，不能用封隔器隔开压裂层段；p管鞋附近或射孔段之间固井质量差，无法封隔压裂层段。暂堵剂分层压裂工艺暂堵剂选择性压裂的原理一：根据油层间或油层内不同部位吸水能力的差别，当向井内挤入液体时，液体就进入吸能力好的层，掺混在液体中的暂堵剂就随之被带到吸收层，暂堵剂有一定的粒度，进不到油层孔隙中，从而将吸收能力好的层或部位的射孔孔眼整个堵住，便其不再吸收液体，压裂过程中的高压压裂液进不去，只能压开吸水能力差的层或部位。暂堵剂分层压裂工艺暂堵剂选择性压裂的原理二：当当压压裂裂液液中中添添加加有有堵堵塞塞剂剂后后，将将在在井井壁壁处处使使已已经经压压开开并并延延伸伸的的裂裂缝缝堵堵死死，隔隔断断压压裂裂液液进进入入裂裂缝缝，在在井井底底蹩蹩起起高高压压，从从而而在在流流体体封封闭闭井井壁壁较较差差的的地地方方或或是是在在地地层层显显著著薄薄弱弱的的其其它它深深度度处处压压开开新新的的裂裂缝缝，这这样样压压开开的的裂裂缝缝，暂暂时时先先不不用用临临时时堵堵塞塞剂剂封封堵堵，而而是是用用不不含含堵堵塞塞物物质质的的压压裂裂液液加加以以延延伸伸，重重复复这这一一过过程程，即即能压出多条裂缝能压出多条裂缝。孔眼堵塞球法压裂工艺A技技术术原原理理将若干堵球随液体泵入井中，堵球将高渗层的孔眼堵住，待压力蹩起，即可将低渗层压开。这种方法的基本原理是堵球由压裂液带入井内，经压裂管柱，最后到达流体所进入的射孔孔眼。堵塞球接触孔眼后，必将阻止液体流进孔眼，因此，在在孔孔眼眼内内外外出出现现压压差差，使使堵堵塞塞球球在在压压差差的的作作用用下下牢牢牢牢地地座座在在孔孔眼眼上上，切切断断液液体体进进入入地地层层的的通通道道。只只要要井井筒筒压压力力超超过过周周围的地层压力，堵塞球就会堵住孔眼围的地层压力，堵塞球就会堵住孔眼。孔眼堵塞球法压裂工艺Bo一次压裂两个或两个以上的射孔段，向井内泵注的压裂液将从渗透率最高的射孔段进入地层。第一层压裂完，将堵塞球投入顶替液送入井内，由于这一射孔段容易吸收液体，堵塞球随注入液体，在压差作用下坐入孔眼，实现密封。由于井内仍然保持压力，在第一层段压裂完毕进行顶替后，紧接着就进行第二个层段的压裂。第一个层段的封堵使井内压力蹩高，从而压开第二射孔段，这一过程，视需要可重复进行，直到压开全部层段孔眼堵塞球法压裂工艺为了在多层压裂中实际而有效地封堵孔眼，堵塞球应满足以下条件：r堵堵球球的的大大小小和和比比重重应应保保证证在在液液体体携携带带下下进进入入并并堵堵住住孔眼；孔眼；r堵堵球球必必须须十十分分坚坚固固，以以免免在在现现场场实实际际压压裂裂压压差差下下从从孔眼中挤出；孔眼中挤出；r压压裂裂时时堵堵塞塞球球能能严严密密封封住住孔孔眼眼，压压裂裂后后容容易易从从孔孔眼眼中脱落；中脱落；r堵球的比重应能使堵球脱出孔眼后沉落井底堵球的比重应能使堵球脱出孔眼后沉落井底限流法分层压裂技术技术原理：通过控制各层的射孔孔眼数及孔眼直径的办法限制各层的吸水能力以达到压开各层的目的，此即限流法。压开一个以上的射孔段，井底注入压力必须超过每一压裂层段的地层原始破裂压力，为此必须限制孔眼的大小和数目。孔眼摩阻大小直接与压裂液通过孔眼的流量有关，因此提高泵注排量，必将增大孔眼摩阻，每个射孔孔眼好象是一个井下油嘴，提高排量，井底压力随即上升，直到另一层压开。限流法分层压裂技术限流法的特点是在完井射孔时，要按照压裂的要求设计射孔方案，包括孔眼位置、孔眼密度及孔径，从而压裂成为完井的一个组成部分。由于压裂施工一开始就形成最高压力、最大排量，因此压裂层段很快相继压开。如果地面排量足够大，压裂过程可以进行到全部射孔层段压开或者直至注入压力达到套管允许的最大压力为止。限流法分层压裂技术限限流流压压裂裂法法从从施施工工角角度度讲讲比比较较方方便便简简单单，对对于于处处理理多多层层和和薄薄层层很很有有成成效效，虽虽然然有有时时水水功功率率费费用用较较高高，但但由由于于能能在在一一次次施施工工中中压压开开多多层层，总总的的压压裂裂成成本本仍仍较较低低。对对于于厚厚层，配合采用堵塞球法更为有效层，配合采用堵塞球法更为有效。填砂法压裂技术填填砂砂法法是是先先射射开开最最下下部部生生产产层层段段，压压裂裂后后用用冲冲洗洗液液将将砂砂子子送送到到井井底底形形成成砂砂柱柱封封堵堵，重重复复上上述述过过程程，到到全全部部层层段段选选择择性性压压裂裂结结束束为为止止。最最后后利利用用在在井井场场的的压压裂裂车车将将砂砂子子从井内反循环带出。从井内反循环带出。填砂法压裂技术这这种种方方法法一一是是射射开开一一层层压压裂裂一一层层，再再射射开开一一层层再再压压裂裂一一层层。另另一一种种不不同同的的方方法法是是一一开开始始便便射射开开全全部部层层段段，封封隔隔器器坐坐在在最最底底部部油油层层的的上上部部进进行行压压裂裂，然然后后用用砂砂柱柱封封堵堵，再再将将封封隔隔器器提提到到上上一一层层的的上上部部，重重复复这这一一过过程程即即可可压压开开全全部部层层段段，最最后后通过反循环把砂柱冲出通过反循环把砂柱冲出。氮气压裂技术在某些特殊地层，例如压力低（以下）、渗透率小（以内）、孔隙度低（以下）、泥质含量高、含有天然裂缝的致密地层，不注支撑剂仅用氮气作为压裂液会得到很好的效果。氮气压裂前，一般常要借助于酸化手段清洗射孔孔眼，酸处理后，接着以小排量注氮气破裂地层，当施工压力稳定后，再提高排量以延伸扩展裂缝。氮气压裂技术与普通压裂相比，氮气压裂具有许多优点：（）没没污污染染。氮气相对来讲具有可压缩性并且难溶解，所以对水敏性地层几乎没有污染。由于在氮气压裂中不需要使用降滤剂，所以也不会降低地层流体向井底的流动能力。此外，由于氮气的流动性好，因此可以有效地连通地层中的天然裂缝系统。氮气压裂技术注入液体在地层中的停留时间越长，对地层造成的污染越严重，对于水敏性地层尤其如此。使用氮气压裂，不需要高成本的返排抽汲装置，氮气压裂实际上最大限度地消除了污染问题，一旦施工结束，注入气体即可马上排出。（）成本低。氮气压裂与普通压裂相比成本要低得多，一次氮气压裂的费用大约是普通压裂的四分之一，有时一口井压裂后，几星期的生产利润即可抵消施工成本。控缝高压裂技术水力压裂时，若裂缝向产层上、下无限制的延伸，进而造成压裂后产量低、递减快、增产有效期短，大大影响了增产增注效果。对于存在底水或气顶的油藏，裂缝高度无控制延伸，容易压穿气顶或含水层，造成大量出水出气。如果裂缝穿入产层上下的非油气层段，造缝长度相应地要减小，供油气流动的有效裂缝面积极
