浅谈蒸压加气混凝土砌块防空杜裂技术措施.pdf

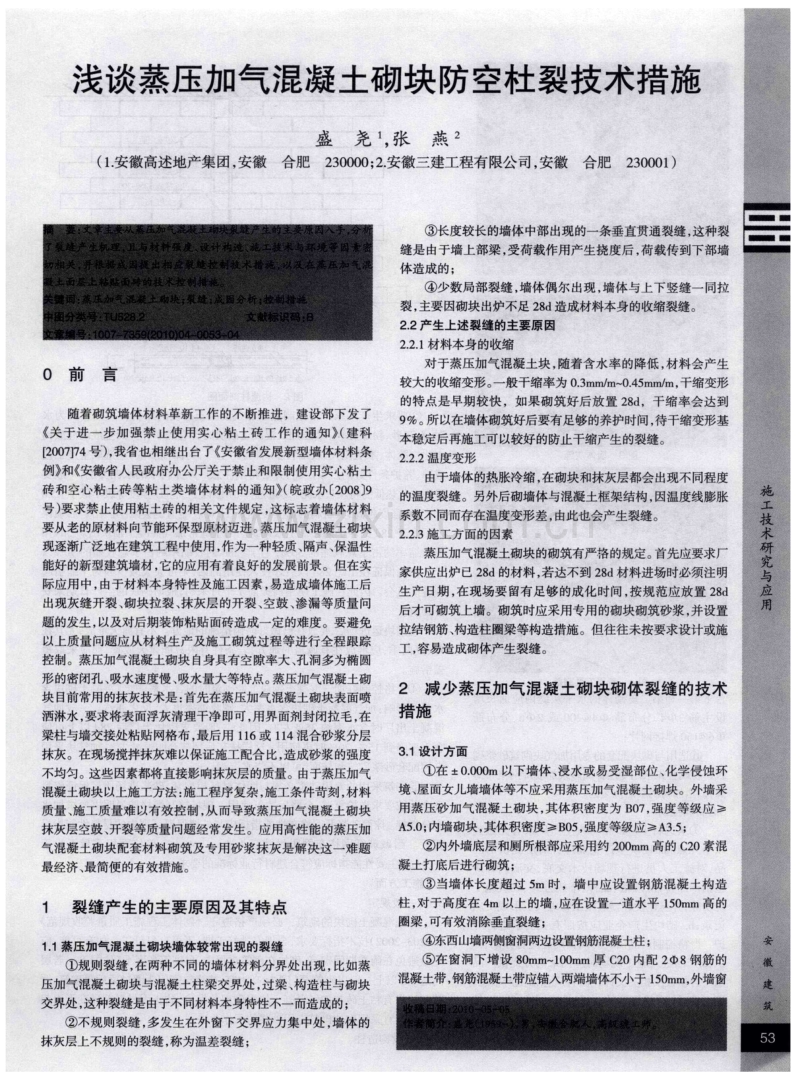

浅谈蒸压加气混凝土砌块防空杜裂技术措施 盛 尧 ， 张 燕 ( 1 安徽高述地产集团， 安徽合肥2 3 0 0 0 0 ； 2 安徽三建工程有限公司， 安徽合肥2 3 0 0 0 1 ) 0 前言 随着砌筑墙体材料革新工作 的不断推进 ，建设部下发了 关 于进一步加强禁止使用实心粘 土砖工作的通知 ( 建科 【 2 0 0 7 7 4 号 ) ， 我省也相继出台了 安徽省发展新型墙体材料条 例 和 安徽省人民政府办公厅关于禁止和限制使用实心粘土 砖和空心粘土砖等粘土类墙体材料的通知 ( 皖政办( 2 0 0 8 9 号) 要求禁止使用粘土砖的相关文件规定， 这标志着墙体材料 要从老的原材料向节能环保型原材迈进。 蒸压加气混凝土砌块 现逐渐广泛地在建筑工程中使用， 作为一种轻质、 隔声、 保温性 能好的新型建筑墙材， 它的应用有着良好的发展前景。但在实 际应用中， 由于材料本身特性及施工因素， 易造成墙体施工后 出现灰缝开裂、 砌块拉裂、 抹灰层的开裂、 空鼓 、 渗漏等质量问 题的发生， 以及对后期装饰粘贴面砖造成一定的难度。要避免 以上质量问题应从材料生产及施工砌筑过程等进行全程跟踪 控制。蒸压加气混凝土砌块自身具有空隙率大、 孔洞多为椭圆 形的密闭孔 、 吸水速度慢、 吸水量大等特点。 蒸压加气混凝土砌 块目前常用的抹灰技术是 ： 首先在蒸压加气混凝土砌块表面喷 洒淋水 ， 要求将表面浮灰清理干净即可， 用界面剂封闭拉毛， 在 梁柱与墙交接处粘贴网格布， 最后用 1 1 6或 1 1 4混合砂浆分层 抹灰。在现场搅拌抹灰难以保证施工配合比， 造成砂浆的强度 不均匀。这些因素都将直接影响抹灰层的质量。由于蒸压加气 混凝土砌块以上施工方法 ： 施工程序复杂， 施工条件苛刻， 材料 质量、 施工质量难以有效控制 ， 从而导致蒸压加气混凝土砌块 抹灰层空鼓 、 开裂等质量问题经常发生。应用高性能的蒸压加 气混凝土砌块配套材料砌筑及专用砂浆抹灰是解决这一难题 最经济、 最简便的有效措施。 1 裂缝产生的主要原因及其特点 1 1蒸压加气混凝土砌块墙体较常出现的裂缝 规则裂缝 ， 在两种不同的墙体材料分界处出现 ， 比如蒸 压加气混凝土砌块与混凝土柱梁交界处， 过梁 、 构造柱与砌块 交界处， 这种裂缝是由于不同材料本身特性不一而造成的； 不规则裂缝 ， 多发生在外窗下交界应力集中处 ， 墙体的 抹灰层上不规则的裂缝 ， 称为温差裂缝； 长度较长的墙体中部出现的一条垂直贯通裂缝， 这种裂 缝是 由于墙上部梁， 受荷载作用产生挠度后， 荷载传到下部墙 体造成的； 少数局部裂缝 ， 墙体偶尔出现， 墙体与上下竖缝一同拉 裂， 主要因砌块出炉不足 2 8 d造成材料本身的收缩裂缝。 2 2产生上述裂缝的主要原因 2 2 1 材料本身的收缩 对于蒸压加气混凝土块， 随着含水率的降低， 材料会产生 较大的收缩变形。 一般干缩率为 0 3 m m m 0 4 5 m m m， 干缩变形 的特点是早期较快 ，如果砌筑好后放置 2 8 d ，干缩率会达到 9 。 所以在墙体砌筑好后要有足够的养护时间， 待干缩变形基 本稳定后再施工可以较好的防止干缩产生的裂缝。 2 2 2温度变形 由于墙体的热胀冷缩， 在砌块和抹灰层都会出现不同程度 的温度裂缝。另外后砌墙体与混凝土框架结构， 因温度线膨胀 系数不同而存在温度变形差， 由此也会产生裂缝。 2 2 3施工方面的因素 蒸压加气混凝土砌块的砌筑有严格的规定。 首先应要求厂 家供应出炉已 2 8 d的材料， 若达不到 2 8 d材料进场时必须注明 生产 日期 ， 在现场要 留有足够的成化时间， 按规范应放置 2 8 d 后才可砌筑上墙。砌筑时应采用专用的砌块砌筑砂浆， 并设置 拉结钢筋、 构造柱圈梁等构造措施。但往往未按要求设计或施 工， 容易造成砌体产生裂缝。 2 减少蒸压加气混凝土砌块砌体裂缝的技术 措施 3 1设计方面 在 0 0 0 0 m以下墙体 、 浸水或易受湿部位、 化学侵蚀环 境、 屋面女儿墙墙体等不应采用蒸压加气混凝土砌块。外墙采 用蒸压砂加气混凝土砌块 ， 其体积密度为 B 0 7 ， 强度等级应 A 5 0 ； 内墙砌块， 其体积密度B 0 5 ， 强度等级应A 3 5 ； 内外墙底层和厕所根部应采用约 2 0 0 m m高的 C 2 0素混 凝土打底后进行砌筑； 当墙体长度超过 5 m时 ，墙中应设置钢筋混凝土构造 柱， 对于高度在 4 m以上的墙 ， 应在设置一道水平 1 5 0 m m高的 圈梁， 可有效消除垂直裂缝 ； 东西山墙两侧窗洞两边设置钢筋混凝土柱； 在窗洞下增设 8 0 ram 1 0 0 ram厚 C 2 0内配 2 8钢筋的 混凝土带， 钢筋混凝土带应锚入两端墙体不小于 1 5 0 m m， 外墙窗 图 1 构造柱圈梁施工立面 图 图 3 墙体灰缝 图4 专用工具割檀 台下第一和第二皮砌体的水平灰缝内应通长增 设主筋 3 q b 4 、 分布筋 q b 4 2 0 0或 2 中6 、 分布筋 中6 1 5 0焊接网片； 选用与砌块配套的专用加气块砌筑砂浆砌 筑；粉刷宜先采用专用抹面砂浆加玻纤网格布薄 抹， 以增加粉刷层的抗裂性。 3 2材料控制 从选材上应严格考察生产厂家有无做到 以下几点 ： a 砌块生产企业应针对所提供的产 品， 对施工人员进行现场技术交底， 交底内容应 包括产品特性 、 规格 、 品种 、 堆放方式、 砌筑施工 说明等， 并与建设 、 监理、 施工管理人员形成交底 记录； b 砌块生产企业应按照有关要求进行养 护，严格控制产品出厂时间，产品应有标记 、 标 识 c 产品进入施工现场时应向采购方提供产品 出厂合格证及相关文件，内容应包括生产单位、 证书编号、 合格证编号、 出釜 日期、 出厂 日期、 技 术指标、发货数量、 检验部门与厂家检验人员签 字盖章等。 r (I - 、 、 l l I I I l 2 qb 6 钢 筋 I 4 中 l 0 钢 镐 l l ， 、 2 中 6 钢 筋 _ 一 _ 一 d O 6箍筋 5 0 3 0 0 l l 2 m 6 钢 筋 l l 、 2 中 6 铜 饼 ； l I I - 一 t - 2 6 钢 蛄 小 于 墙 长 l 且小 。 7 0 0 不 应 小 于墙 长 l 舢 、 t 7 0 0 一_ _ 一 划l l 构造柱 立面 ( 间距经计算后确定 混凝土采用 C 2 0 ) 图 2构造柱剖 面图 要求生产厂家严格控制蒸压加气混凝土砌块的原材料，其主要为水 泥、 石灰砂、 粉煤灰等。 蒸压加气混凝土砌块为含有经水养护而生成的硅酸钙 水化物胶体， 水灰比大、 胶结料多、 骨料为空气， 为保证质量 ， 应选取生产工艺 成熟、 养护条件好的厂家产品， 并要特别注意厂家原料中的水泥类别 ， 一般要 采用水化热低的粉煤灰水泥。 尽量选择 0 7 级以上或抗压强度等级不低于A 5 0 的产品， 强度越高， 其材料的密实度越好， 干燥收缩值也会减小。出炉后须保 证不少于 2 8 d的养护期才能上墙砌筑。由于通常加气混凝土砌块出炉 5 d 一 7 d 的收缩率约占了总收缩的 5 0 ，生产 2 8 d的收缩率约占了总收缩的9 0 以 上。如能保证在出炉 2 8 d以后才投入使用的话 ， 则可大大减少因为干缩引起 裂缝的机会。因此在施工使用前提前 1 个月采购， 根据砌块的生产 日期来安 排砌筑。 砌块运进场后， 要放在已做好防雨措施的地方。不宜露天堆放， 尤其在 春、 夏两季， 应堆放在有遮盖的地方， 若条件有限只能露天放置， 那应采取覆 盖措施。 严格控制好加气混凝土砌块上墙砌筑时的含水率。 加气混凝土砌块含 水量的影响： 加气混凝土砌块含水率大， 则收缩率也大， 反之亦然。一般加气 混凝土出厂时含水率约 3 5 左右， 因此 ， 一般要求砌块出厂后 2 8 d 以上可使 含水率降到 1 5 2 0 时再使用。这样抹灰后裂缝会明显减少。加气块采用 专用配套砂浆砌筑和抹面， 可以不浇水湿润。 砌筑采用的专用砂浆必须与墙体材料相配套 ， 砂浆进场质量保证资料 齐全并按要求送检复试， 合格后才可使用。现场拌制严格按说明书要求加水 充分搅拌。 抹面砂浆及网格布性能指标应与外墙保温系列中的材料性能指标 相近。耐碱玻纤网格布网眼尺寸宜为 4 m m 4 ra m，单位面积重量不小于 1 3 0 g m2 ， 主要性能指标应符合建材行业标准的要求。 3 3施工方面 3 3 1 一般规定 加气混凝土砌块的砌筑，必须严格遵守 砌体工程施工质量验收规范 ( 5 0 2 0 3 2 0 0 2 ) 技术指标要求， 合理安排好工期， 不可盲 目赶工。如有可能， 应 尽量避免在雨季期间砌筑。 砌块在砌筑过程中， 日 砌筑高度不超过 1 8 m ， 若层 高达 5 m以上一般以砌筑至门头标高为宜， 待浇筑完门头圈过梁后再砌筑。 严 禁砌块中有粘土砖与加气混凝土块混砌现象发生 ， 防止因材料差异变形引起 的裂缝。宜采用砌体砌筑专用砂浆的干作业法。 3 3 2增设 构造柱 砌块墙体整体性差， 容易引起墙体裂缝， 改善砌块墙体整体 性的措施之一是在跨度或高度较大的墙中设置构造柱， 一般当墙 体长度超过 4 m、 墙体的转角处和交接处按设计要求增设构造柱。 蒸压加气混凝土砌块外墙或内分隔墙中的构造柱马牙槎宜按图 1 施工 ，即美观又方便施工。构造柱两侧应 同框架柱做法每隔 5 0 0 ra m设置拉墙筋如图 2 。此外 ， 当墙体高度超过 3 m( 1 2 0厚 墙 ) 或 4 m( 1 8 0厚墙 ) 时 ， 可在墙高中处增设一道钢筋混凝土圈 梁。 在窗台与窗间墙交接处是应力集中的部位， 容易受砌体收缩影 响产生裂缝。因此， 宜在窗台处设置钢筋混凝土现浇带以抵抗变 形， 门窗洞 口上部的边角处也容易发生裂缝和空鼓 ， 故在有门窗 洞口的顶部设置过梁或将圈梁降至洞顶标高， 增强砌块墙体的整 体性。 3 3 3 灰缝控制 砌筑时灰缝要做到横平竖直， 上下层 T字错缝 ， 转角处应相 互咬槎 ， 内外搭砌 ， 搭砌长度不应小于砌块长度的 1 3 ， 不应小于 1 5 0 mm， 竖向通缝不应大于两皮砌块。砂浆饱满度要求水平灰缝 在 9 0 以上， 竖向灰缝饱满度在 8 0 以上， 砌筑后应立即用原砂浆 内外勾灰缝。 以保证砂浆的饱满度不得出现瞎缝 、 透缝 、 假缝。 砌筑 使用与蒸压加气混凝土材性相匹配的专用砂浆， 可以将灰缝缩小 到 3 ra m 5 ra m左右 ， 此种专用砂浆现场拌制只需加水搅拌均匀即 可， 便于控制质量且操作工艺简单。采用专用砂浆砌筑时将灰缝 厚度缩小到 3 m m左右， 则灰缝产生的热桥可忽略， 即提高墙体保 温隔热性能。 3 3 4与框架墙柱交接处理 为避免砌块墙与钢筋混凝土框架柱或剪力墙相接处的裂缝 产生， 采用拉结钢筋连接。应按每两皮砌块即不大于 5 0 0 mm的高 度设置 2 ( I ) 6拉结筋， 伸入砌体内长度应不小于 l O 0 0 mm， 拉结筋 末端应有 9 0 。弯钩。 砌块墙的拉结钢筋最好采用专用工具将砖割 成凹槽如图 4 ， 将拉结筋埋人凹槽 内， 确保拉结筋正好埋入灰缝中 并不得弯折、 不得漏放。 砌块墙体与钢筋混凝土框架柱或剪力墙间 的空隙采用专用砂浆加玻璃纤维嵌填密实。 3 3 5门窗洞口加强处理 当门洞 口宽度 2 m时 ， 洞 口两侧应设置构造柱做边框 ，以免 门扇开启振动引起与门框接触部位的砌块墙体振裂，小于 2 m时 洞口两侧位置砌人与砌块等高 、 宽的 C 1 5混凝土预制块 ， 以便于 固定 门窗 。窗台下 口采用钢筋 混凝土带 ， 两端 伸入墙体各 1 50 mm。 3 3 6顶部预留塞缝处理 砌体工程中， 填充墙砌至接近梁、 板底时， 应留一定空隙， 待 填充墙砌筑完并应至少间隔 7 d后 ， 再将其补砌挤紧 ， 补砌一般 采用斜砖。采用此方法， 蒸压加气混凝土砌块墙与钢筋混凝土梁 ( 板 )底面可 能会 产生 裂缝 。因此最好 预 留空隙 ， 控 制在 3 0 ra m 8 0 ram， 空隙处采用膨胀细石混凝土( 掺加水泥重量 1 2 的 U E A膨胀剂) 填嵌或在墙顶通长放置高强弹性材料 ，顺墙长方向 应用防腐木楔楔紧，并用 L 1 5 08 08 0 5角铁 6 0 0 mm卡固， 再在木楔两侧用干硬性水泥砂浆填实或用 P u发泡剂嵌严。填嵌 外墙时，可在内侧先填嵌， 待先填嵌的膨胀细石混凝土终凝后 ， 再填嵌外侧，以利塞实。 内外墙填嵌宜分二次塞实。 填嵌后的膨胀 细石混凝土应保湿养护。 3 3 7 施工缝 留置 砌块墙体砌筑应尽量同时砌筑不留施工缝， 若确有必要留施 工缝处必须砌成斜槎， 斜槎长度应不小于高度的 2 3 ， 无法留斜槎 亨 V 可 V V V 嚣 ： ：夏 7 V V 可 V V 守 嚣 甲V V V V 7 V V V可可 V V口 寸 可 ! 霪 蒸 压 加 气 混 凝 V 萋 篓 聚 合 物 抹 面 砂 盎 ( 3 m m ) 蓥 1 1 抗 碱 玻 璃 蠹 纤 维 网 格 布 墓 聚 合 物 抹 面 砂 蕊 ( 2 m m) 莲 7 V V V V V 囊 誊 9 9 甲 7 V V V V X V 口 口 7 F V V V V 可 可 可 可 口V 口V口口V口口V 1 7 V V V V V可 V 铲 审 铲 口 V 1 7 V V V 甲 9 可 甲 口 可 1 V V可 V V 甲 V V V V V V V 1 7 可可 V可可 V V可可V V V V可 V V V V V 7口V V口守V V口可审 V 甲 甲 V V V V 7 F V V V V 守 V 图 5 。 。 ， ， ， 】 蒸压加气混凝土砌块 1 J 聚合物防水涂料( 即 J s防水 ， 厚度 2 m m 聚合物抹面沙浆厚度3 m m - + + 抗碱玻璃纤维网格布 - ( 双层缩设 ) - ， 聚合物抹面沙浆3 m m 陶瓷墙地砖胶粘剂 图 6 时也可砌成直槎但必须按规范预留拉结筋。 3 3 8水电安装后开洞处理 在墙面上凿槽敷管时应使用专用工具， 不得用斧或瓦刀 任意砍凿， 管线开槽应待墙体达到一定强度后方可进行。先 弹线 ， 后开槽 。开槽深度竖向不得超过墙 厚的 1 3 ， 水平 向不 应大于 1 4墙厚 ，且应避免在同一位置及槽距 5 0 0 m m范围 以内的墙体正、 反面开槽， 管道表面应低于墙面 4 m m 5 m m， 并将管道与墙体卡牢， 不得有松动 、 反弹现象， 然后浇水湿 润， 填嵌同强度等级的砌筑砂浆。 与墙面补平， 并沿管道敷设 方向铺玻纤网格布， 其宽度应跨过槽 口， 每边不小于2 5 0 m m， 与墙面绷紧粘牢。 4 蒸压加气混凝土砌块抹灰形成裂缝的原 因分 析 涉及墙体抹灰裂缝的因素很多， 其中因墙面抹灰造成裂 缝 的因素有 ： 抹灰砂浆未采用配套的专用砂浆； 采用普通抹灰砂浆， 一般砂浆与砌体的物理力学性能 差异较大， 如两者的线膨胀 、 线收缩系数相差很大， 两者的强 度相差也较大， 因砂浆 自身收缩产生开裂 ； 基层清除不干净 ， 当基层未处理干净时， 采用普通抹 灰砂浆保水性能不能满足砌块吸水要求引起砂浆开裂； 抹灰一次成活， 或分层抹灰无适当间隔时间， 或抹灰 层过厚未采取加强措施； 对框架柱、 梁与砌体之间不同材料的结合部， 未采取 防裂措施； 夏季施工抹灰后失水过陕， 冬季施工昼夜温差冻融使 砂浆失去粘结力。 配套使用材料包括如下内容。 a 采用专用聚合物抹面砂浆作为蒸压加气混 凝土砌块墙面抹灰使用 ，材料性能应符合 J G 1 4 9 2 0 0 3标准中材料性能要求。内外墙抹灰采 用以下流程： 清除表面松动浮灰一抹较薄的专用 抹面砂浆一粘压耐碱玻纤网格布一面层再薄抹 专用抹面砂浆处理( 见图 5 ) 。 b 门窗、 各种箱盒侧壁应分层用细石混凝土 填实抹严， 避免侧壁与砌体交接处空鼓、裂缝。 需要打密封胶的框体周围， 抹灰时应留出深为 7 ra m、 宽为 8 m m的缝隙， 以便嵌缝打胶。电气表 箱、 消火栓箱等与砌体交接处的缝隙应细石混凝 土填实抹严， 留出 l O m m宽深缝隙采用柔性密封 胶打胶 ， 箱体背后满粘钢丝网分层抹灰， 抹灰面 底于成熟 5 ra m 8 m m再大面积专用砂浆一并施 工抹平， 值得注意是粘钢丝网要确保不能贴在箱 体背后应倾向于外侧， 这样才起到抗裂作用。 c 虽然是薄抹灰工艺但施工仍应分层进行， 先薄抹一遍底灰 ， 在初凝前压粘上网格布再抹面 层砂浆。与框架墙柱、 梁交接处网格布搭接不小 于 1 5 0 m m，各 网格布 错缝搭 接均 不得 小 于 l 5 0 ram 6 装饰面面砖粘贴质量 防空鼓脱 落控制措施 为防止厨卫间墙面面砖脱落， 蒸压加气混 凝土砌块上的装饰面砖宜采用如图6中施工工 艺， 此施工工艺经现场实测得面砖粘结强度达到 规范要求， 采用专用粘结砂浆粘贴面砖强度经现 场实测比用普通水泥浆粘结强度要高。 实验数据 如下表 1 、 2 。 粘贴方法同一般水泥砂浆粘贴施工工艺。 7 总 结 通过工程实践， 我们认识到蒸压加气混凝土 砌块开裂问题是可以得到有效控制的。 要做好墙 体质量的控制和墙体裂缝渗漏的防治 ， 必须要做 到以下几点： 把好材料关， 不合格的、 不到龄期 的产品不能使用 ， 并要按批量检测； 要控制砌 块上墙的含水率 ， 含水率的偏差， 会影响到墙体 裂纹的产生；严格控制灰缝的饱满度及厚度 ； 要针对墙体薄弱部位及不同材料交接处进行 特殊处理， 采用加网， 柔性接缝处理等； 抹灰层 与墙体之间的处理及基层清理工作要到位。 最关 键的是要加强现场施工管理，制定针对性的措 施， 加强技术交底， 严格按规范操作 ， 做到样板引 路 ， 这样才能有效控制墙体质量， 预防和控制蒸 压加气混凝土砌块墙体 的防空杜裂问题 。
