T43升级蓝牙模块加装标准天线实战〔附图〕
经过一段时间的潜水，参考了一些拆机的帖子，于是决定对我去年买的小黑进行升级，网上买来蓝牙模块套件进行升级。

也曾看到很多朋友为了不拆屏幕而在升级的时候用的是短天线直接放键盘下，总觉得不太好，可能会影响蓝牙信号或者引起电磁干扰，决定用标准天线来升级。

由于论坛上没有详细的专门针对蓝牙天线加装的帖子，所以将自己的升级过程记录下来，供大家参考，有缺乏之处也请版主指出 。

[ 本帖最后由 bobxu 于 2006-11-6 22:19 编辑 ]
下载次数:10
2006-11-6 21:59
新买的蓝牙模块套件，包括天线和内外显示面板

下载次数:4
2006-11-6 21:59
先取下遮住螺丝的所有盖片底盘5个，显示内屏5个，屏盖两侧共6个

下载次数:4
2006-11-6 22:00

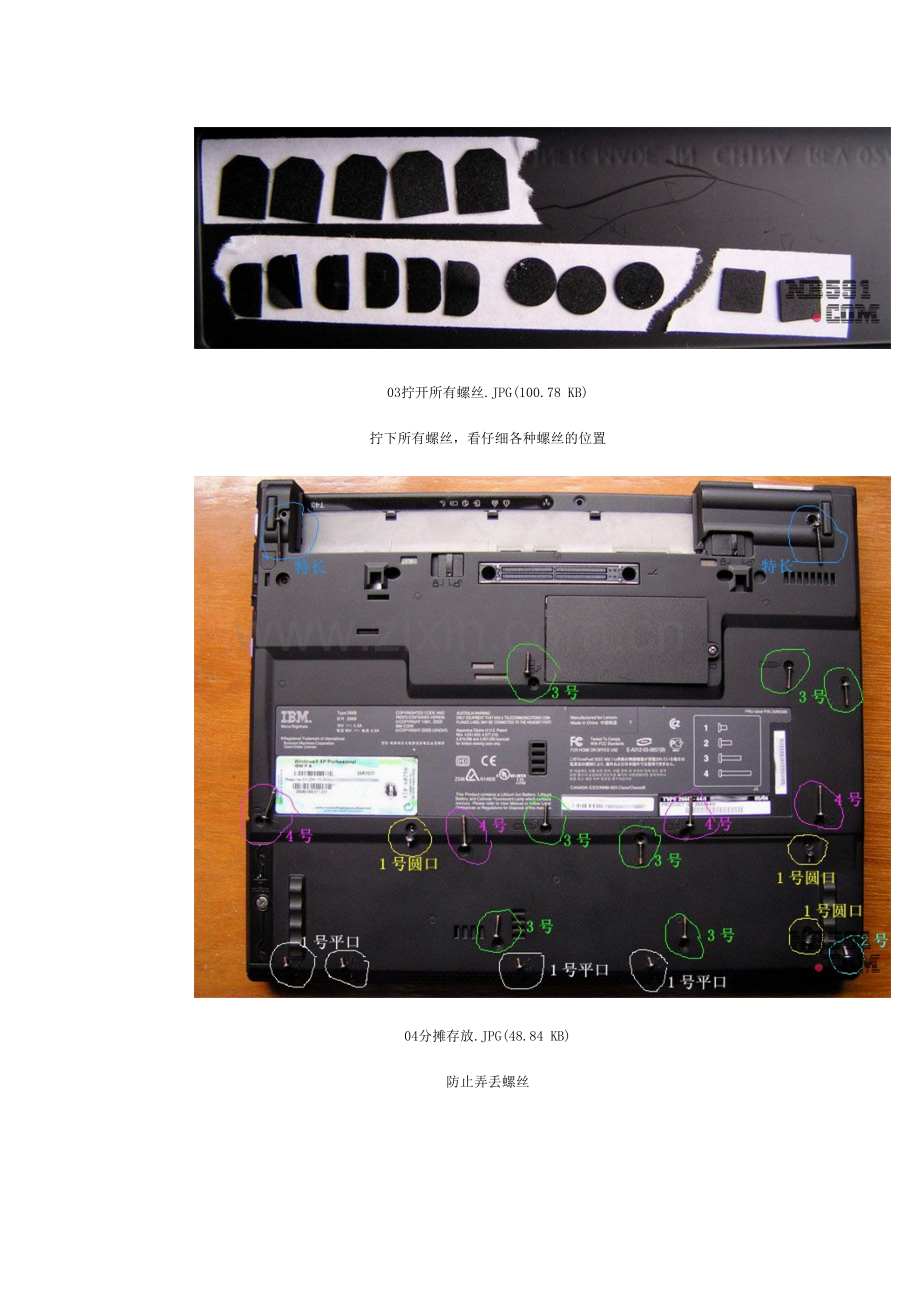

拧下所有螺丝，看仔细各种螺丝的位置

下载次数:0
2006-11-6 22:03
防止弄丢螺丝

下载次数:1
2006-11-6 22:03
可以翻转过来，先拿走键盘

下载次数:3
2006-11-6 22:03
拔掉连接线，移走掌托

下载次数:1
2006-11-6 22:05
注意还有最后一个螺丝拧掉后才能拿走U型框

下载次数:1
2006-11-6 22:05
完成第一阶段，先松口气看看小黑的内部全貌

下载次数:3
2006-11-6 22:05
拧掉3个固定modem模块的螺丝

下载次数:0
2006-11-6 22:09
看到天线是压在模块下的，无法穿针引线，只有继续拆:( 逐一扫除障碍，拔掉屏幕连线

下载次数:0
2006-11-6 22:09
继续拆屏框，需要小心，用手慢慢延缝隙划开，因为有双面胶胶住的，不能硬掰

下载次数:0
2006-11-6 22:09
还要把屏幕卸下只能再动后面的螺丝

下载次数:1
2006-11-6 22:14
总算解放了线套

下载次数:1
2006-11-6 22:14
还好是活线套，否那么也不知道怎么穿进去了

下载次数:1
2006-11-6 22:15
原来就留好的位置，需要上两颗螺丝

下载次数:0
2006-11-6 22:15

下载次数:0
2006-11-6 22:15

下载次数:0
2006-11-6 22:17

下载次数:1
2006-11-6 22:17

下载次数:0
2006-11-6 22:17

下载次数:1
2006-11-6 22:17

下载次数:1
2006-11-6 22:19

下载次数:0
2006-11-6 22:19

下载次数:0
2006-11-6 22:19

下载次数:0
2006-11-6 22:19

下载次数:2
2006-11-6 22:19

下载次数:0
2006-11-6 22:19

下载次数:0
2006-11-6 22:19
