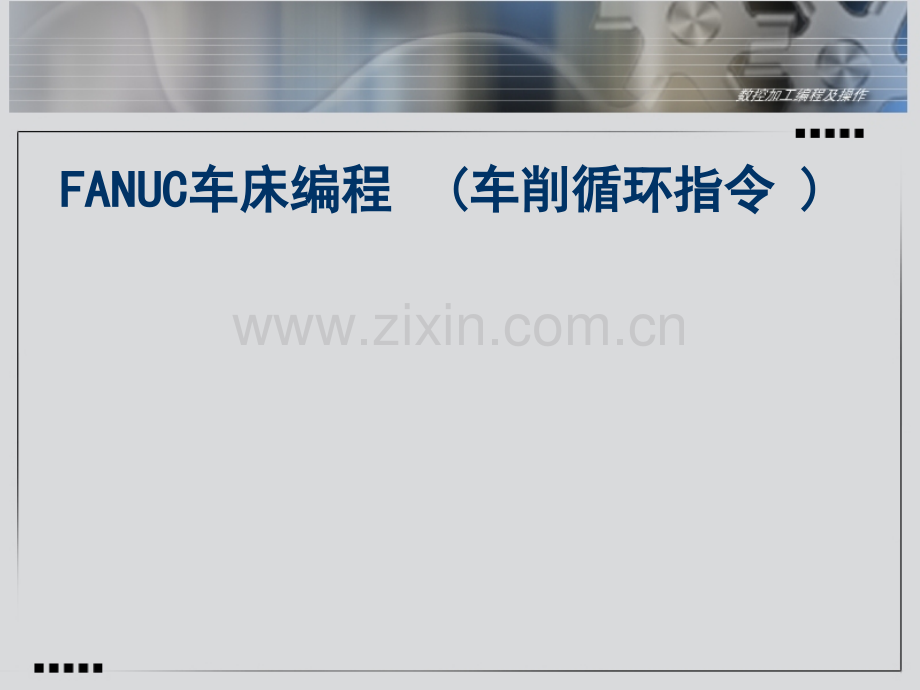

固定循环指令.pptx

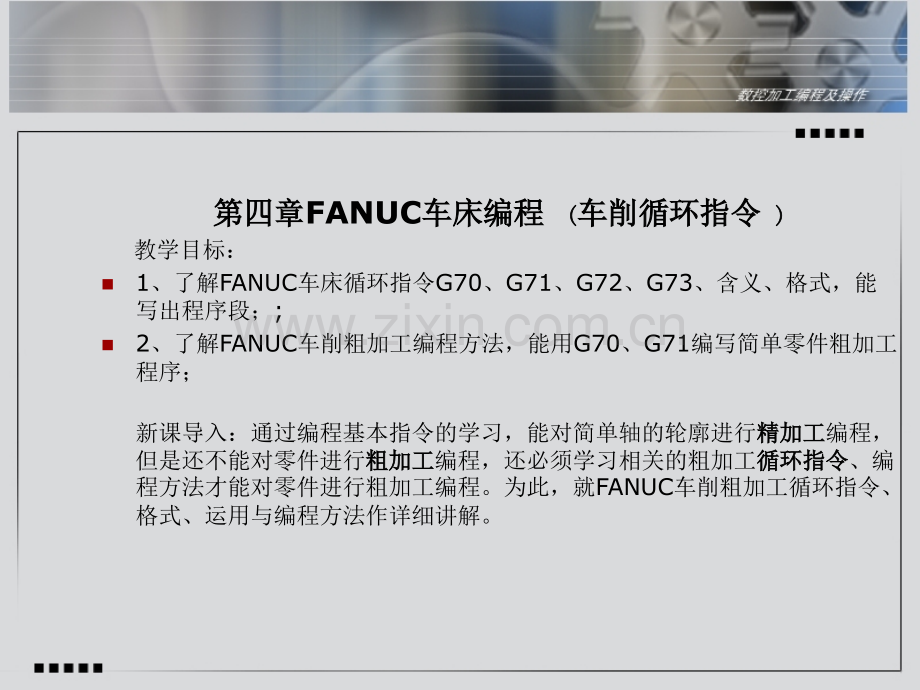

FANUCFANUC车床编程车床编程 (车削循环指令车削循环指令)第四章第四章FANUC车床编程车床编程 (车削循环指令车削循环指令)教学目标：n1、了解FANUC车床循环指令G70、G71、G72、G73、含义、格式，能写出程序段；;n2、了解FANUC车削粗加工编程方法，能用G70、G71编写简单零件粗加工程序；新课导入：通过编程基本指令的学习，能对简单轴的轮廓进行精加工精加工编程，但是还不能对零件进行粗加工粗加工编程，还必须学习相关的粗加工循环指令循环指令、编程方法才能对零件进行粗加工编程。为此，就FANUC车削粗加工循环指令、格式、运用与编程方法作详细讲解。1 1、外圆粗切循环外圆粗切循环 外圆粗切循环是一种复合固定循环。适用于外圆柱面需多次走刀才能完成的粗加工，加工过程如下图所示。编程格式：G71 U(d)R(e)G71 U(d)R(e)G71 P(ns)Q(nf)U(u)W(w)F(f)G71 P(ns)Q(nf)U(u)W(w)F(f)S(s)T(t)S(s)T(t)式中:d背吃刀量（切削深度）(25)；e 退刀量(13)；ns精加工形状程序段中的开始程序段号；nf精加工形状程序段中的结束程序段号；uX轴方向精加工余量（0.20.5）；wZ轴方向的精加工余量(0.20.5)；F、S、T分别是进给量、主轴转速、刀具号地址符。%3331N10 G54 G00 X80 Z80；N20 M03 S500；N30 G01 X46 Z3 F0.2；N40 G71 U3 R1；N50 G71 P55 Q140 U0.4 W0.1 F0.3；N55 G00 X0；N60 G01 X10 Z-2；N70 Z-20；N80 G02 U10 W-5 R5；N90 G01 W-10；N100 G03 U14 W-7 R7；N110 G01 Z-52；N120 U10 W-10；N130 W-20；N140 X50；N145 G70 P55 Q140 F0.1；N150 G00 X80 Z80；N160 M05；N170 M02；G71编程示例 2 2、端面粗加工循环、端面粗加工循环 端面粗切循环是一种复合固定循环。端面粗切循环适于Z向余量小，X向余量大的棒料粗加工，加工过程如下图所示。编程格式 G72 U(d)R(e)G72 U(d)R(e)G72 P(ns)Q(nf)U(u)W(w)F(f)S(s)G72 P(ns)Q(nf)U(u)W(w)F(f)S(s)T(t)T(t)式中:d背吃刀量；e 退刀量；ns精加工形状程序段中的开始程序段号；nf精加工形状程序段中的结束程序段号；uX轴方向精加工余量；wZ轴方向的精加工余量；F、S、T分别是进给量、主轴转速、刀具号地址符。G72编程示例%3332N10 T0101;N20 G00 X100 Z80;N30 M03 S400;N40 X80 Z1;N50 G72 W2 R1;N55 G72 P60 Q180 U0.2 W0.5 F0.2;N60 G00 X100 Z80;N70 G42 X80 Z1;N80 G00 Z-56;N90 G01 X54 Z-40 F0.15;N100 Z-30;N110 G02 U-8 W4 R4;N120 G01 X30;N130 Z-15;N140 U-16;N150 G03 U-4 W2 R2;N160 Z-2;N170 U-6 W3;N180 G00 X50;N185 G70 P55 Q180 F0.1;N190 G40 X100 Z80;N200 M05;N210 M02;3、封闭切削循环、封闭切削循环 封闭切削循环是一种复合固定循环，加工过程如下图所示。封闭切削循环适于对铸、锻毛坯切削，对零件轮廓的单调性则没有要求。编程格式 G73 U(i)R(d)G73 U(i)R(d)G73 P(ns)Q(nf)U(u)W(w)F(f)G73 P(ns)Q(nf)U(u)W(w)F(f)式中:iX方向总退刀量（i毛坯半径值）；d粗切次数（d=i/(1)）；ns精加工形状程序段中的开始程序段号；nf精加工形状程序段中的结束程序段号；uX轴方向精加工余量（1）；wZ轴方向的精加工余量(0)；O0001;G99;T0101;M04 S700;G00X75.Z5.;G73 U27.R27;G01Z-4.5;G73P1 Q2 U1.W0.5 F0.2;G02X69.Z-69.R3.;N1G01G42X23.49;G01Z-87.75;Z1.;N2G00G40X77.;X28.49Z-1.5;Z100.;Z-15.;G99;X42.;T0101;X45.Z-16.5;M04 S1000;Z-37.5;G00X77.Z5.;X40.5Z-39.;G70P1Q2F0.1;Z-45.;G0Z100.;X54.;M05;G02X63.Z-61.5R24.;M30;
