吊篮说明书样本.doc

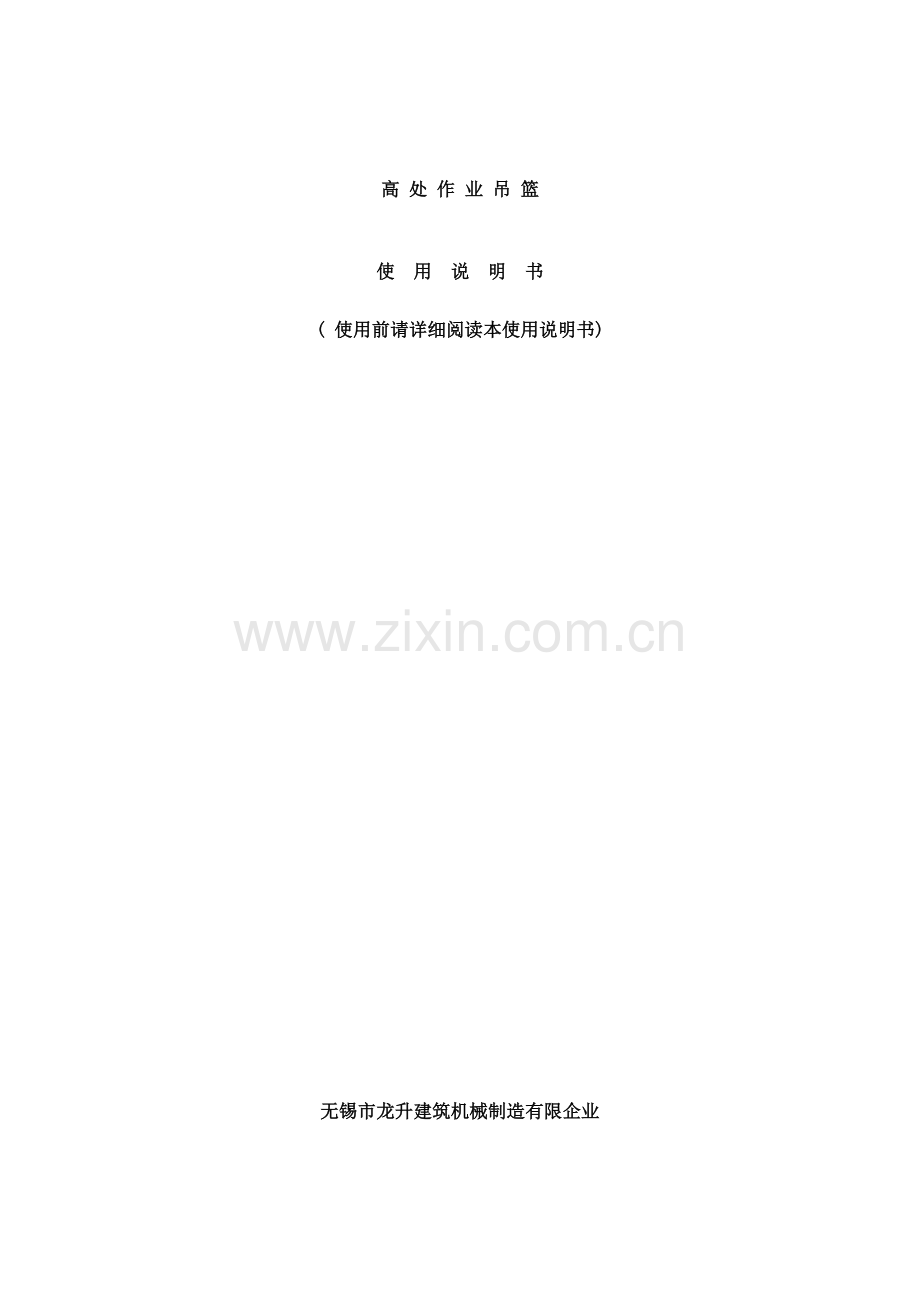

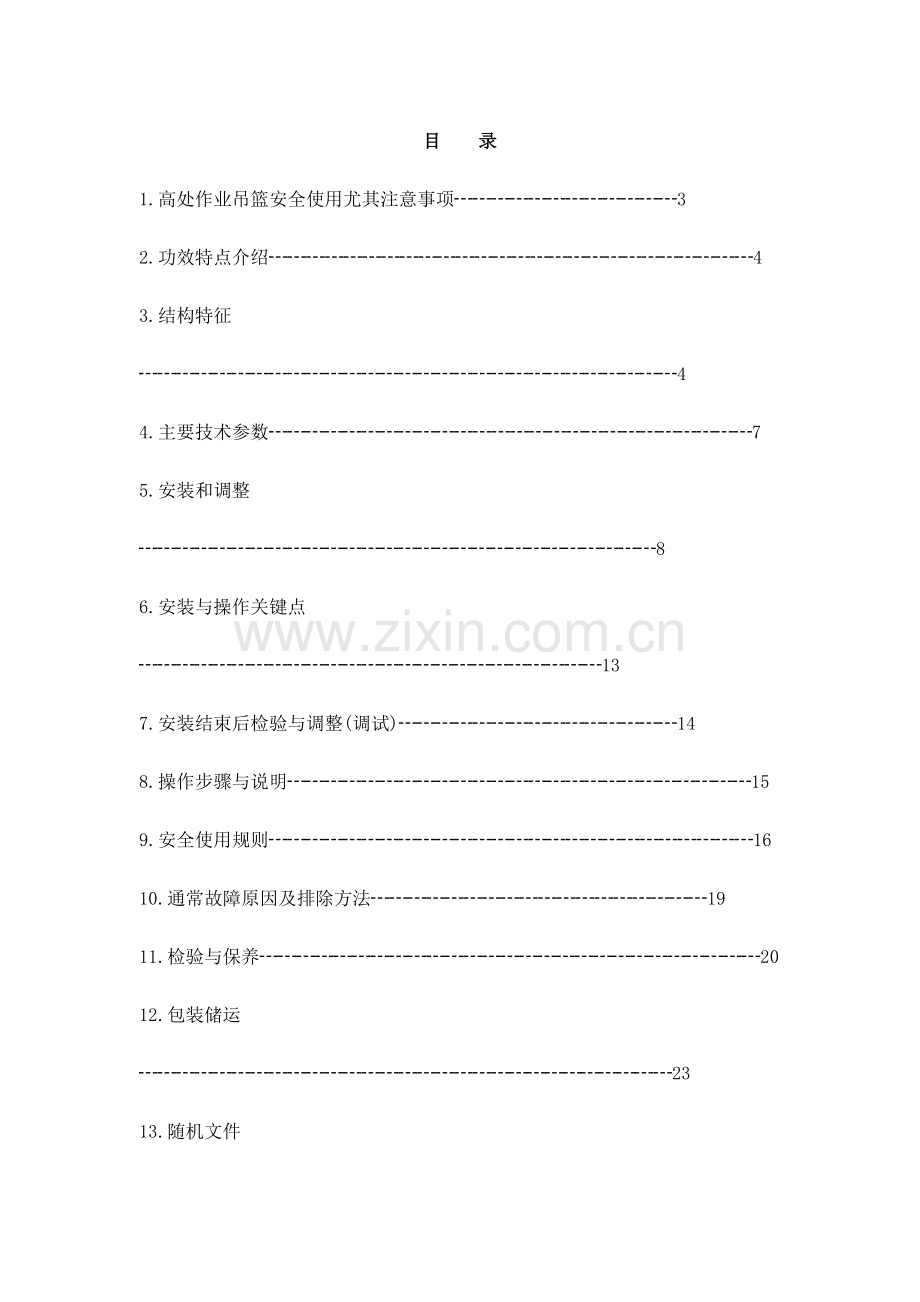

高 处 作 业 吊 篮使 用 说 明 书( 使用前请详细阅读本使用说明书) 无锡市龙升建筑机械制造有限企业目 录1.高处作业吊篮安全使用尤其注意事项32.功效特点介绍43.结构特征44.主要技术参数75.安装和调整86.安装与操作关键点137.安装结束后检验与调整(调试)148.操作步骤与说明159.安全使用规则1610.通常故障原因及排除方法1911.检验与保养2012.包装储运2313.随机文件2314.高处作业吊篮结构总图2415.高处作业吊篮(悬挂装置)吊杆2516.高处作业吊篮组合式平台2617.高处作业吊篮提升机、 安全锁安装详图2718.高处作业吊篮电气原理图2819.高处作业吊篮专用钢丝绳头烧焊方法2920.安全检验表3021高处作业吊篮合格证 31高处作业吊篮使用说明书高处作业吊篮主要适适用于建筑物外墙装修、 清洗。本设备使用正确是否关系到人身安全, 所以使用前必须仔细阅读本使用说明书。1.高处作业吊篮安全使用尤其注意事项1.1 使用者必须充分了解本设备使用要求、 工作特征, 应经过培训并取得关于部门颁发吊篮操作证人员, 方有资格使用本设备。1.2 操作人员必须佩戴独立于吊篮、 固定于建筑物上安全带或其它安全装置。1.3 患不宜高空作业疾病者、 酒后人员禁止使用本设备。1.4 设备应严格按照说明书关于内容进行组装, 禁止私自省略、 替换、 更改任何零部件、 标准件。1.5 设备应在严格恪守保养规范前提下使用, 禁止使用有故障设备。1.6 使用设备建筑物必须确保有足够承载能力及在工作范围内水平、 竖直方向事业空间。1.7 在使用本设备作业区附近有可能出现人员情况下, 应划出安全区, 并设置护栏、 安全网等防护方法, 安全区宽度离作业面不得少于6m。1.8 吊篮必须离高压线10m以上, 不得在吊篮上使用腐蚀性物质, 不宜在吊篮上进行电焊及气焊作业。1.9 禁止在吊篮内使用梯子或其它登高装置以取得较高工作高度。1.10 禁止在阵风风速大于10.8m/s(相当于6级风力),环境温度在-20以下,+40以上,及雨、 雪、 雾等恶劣天气情况下使用吊篮施工。1.11 禁止在150LX光照度以下环境中操作吊篮。1.12 禁止吊篮超载使用,吊篮内载荷在满载时应分布均匀。1.13 禁止任意降低吊杆配重数量。1.14 禁止使用带油脂钢丝绳。2.功效特点介绍高处作业吊篮主要用于高层及多层建筑物外墙施工、 维修, 如: 外墙抹灰、 刷涂料、 油漆、 清贴大理、 幕墙施工、 桥梁、 大坝工程检修, 也可用于电梯安装作业、 船舶修造中船体外部修理等。特点: 2.1 新型提升机:提升机采取型压绳绕绳结构,布局合理、 结构紧凑, 工作时提升机沿钢丝绳带动吊篮升降, 不收卷钢丝绳, 可靠性强、 钢丝绳使用寿命长。2.2 采取电磁制动起重电机, 制动力矩大、 制动可靠。2.3 摆臂式安全锁: 提升系统出现重大故障或工作钢丝绳破断造成吊篮坠落时, 安全锁弹簧自动触发, 将工作平台锁定于独立设置安全钢丝绳上, 确保人机安全。2.4 组合式平台: 用户可依照不一样需要选择标准或非标准平台自由组合, 便于运输。2.5 电气控制系统: 采取断电保护、 漏电保护装置, 24V安全电压控制, 有声报警等保护方法, 安全方便。2.6 伸缩型吊杆: 可经过调整前、 中、 后吊杆及支架位置及前后调整杆高度来满足不一样屋面要求, 拆装方便、 稳定可靠。3.机构特征高处作业吊篮整体机构3.1 悬挂机构:(吊杆)悬挂机构是架设于建筑物或构筑物上部,经过钢丝绳来悬挂工作平台装置。悬挂机构由可调整前吊杆、 中吊杆、 后吊杆, 前后支架、 高度支架、 加强钢丝绳等拼装配以配重块组合而成。3.2 工作平台工作平台是悬挂于空中, 用于承载作业人员、 工具、 设备、 作业材料进行高处作业场地。它是由高、 低护栏、 底架和侧栏用螺栓连接而成, 提升机和安全锁安装在两端侧栏上。平台基本节长度2m, 可拼成4m、 6m标准平台, 另有1m、 1.5m、 2.5m、 3m非标准平台, 可按用户需要自由组合。3.3 悬挂系统悬挂系统主要有工作钢丝绳2根和安全钢丝绳2根。工作钢丝绳用于悬挂工作平台, 提升机带动平台沿工作钢丝绳上下运行。安全钢丝绳独立悬挂在悬挂机构上, 安全锁工作时锁定在安全钢丝绳上, 预防平台下坠。在工作钢丝绳、 安全钢丝绳下端分别装有10Kg和5Kg重锤。3.4 提升机提升机是吊篮关键部件, 安装在平台两端侧栏上, 是平台升降动力机构。提升机有动力机构、 减速机构、 制动机构、 钢丝绳压绳机构等组成, 由电磁制动电机驱动, 具备机电双重制动功效, 或一制动一限速功效。电动机电磁制动器上装有手动释放装置, 其作用是当施工时突然停电而工作平台需要下降, 此时只需将手动释放手柄压下, 工作平台即能自动匀速滑降。3.5 安全锁是确保工作平台安全运行及平台防倾斜功效主要部件。当吊篮某端发生意外故障, 如: 工作钢丝绳突然发生断裂、 造成平台一端坠落时, 安全锁能立刻触发将工作平台瞬时锁紧在安全钢丝绳上。当平台两端提升机制动阻尼产生偏差, 一端提升机打滑、 电机制动失灵、 提升机某级传动零件突然断裂情况时, 平台一端下滑, 此时安全锁防倾斜功效产生作用, 一样可将平台一端在安全角度范围内锁定在安全钢丝绳上, 安全锁主要由绳夹、 套板、 弹簧、 摆臂、 导绳轮组成。安全锁工作原理当工作平台工作时, 工作钢丝绳被拉直, 在工作钢丝绳侧压力作用下, 安全锁摆臂以A点为圆心, 按顺时针方向旋转, 此时为开锁状态, 安全钢丝绳能顺利经过安全锁。当工作钢丝绳因为断绳或平台倾斜角度超出要求角度时, 工作钢丝绳失去对安全锁拉板侧压力, 此时在安全锁扭簧力作用下, 安全锁为锁紧状态, 即将工作平台一侧锁定在安全钢丝绳上。4、 主要技术参数( 见表一) 高处作业吊篮主要( 表一) 项目型号5063080额 定 载 荷(kg)500630800提升速度(m/min)70.59.60.59.60.5提 升 高 度(m)200200200钢丝绳直径(mm)8.38.38.6工作平台长宽高600069011806000690118060006901180吊杆前吊杆最大伸出长度130013001300支架调整高度范围110016001100160011001600配 重 块(kg)21625=80021530=90021830=1080提升机型 号LTD5BLTD6.3LTD8B额定提升力(kN)56.38电 动 机 型 号YPE750-4ZYEJ90L-4FYPE1500-4Z电动机功率(kW)0.751.51.5电动机制动力矩(Nm)10.41515安全锁型 号LS20CLST20LS30倾斜锁绳角度484848质量工作平台(kg)240260320提升机(kg)402482552安全锁(kg)52527.12悬挂机构(kg)230230340整机( 不含配重) (kg)570660800钢 丝 绳 型 号425Fi+PP425Fi+PP619W+IWS电 缆 型 号32.5+21.532.5+21.532.5+21.5注: 1、 备有1m,1.5m,2.5m,3m非标准平台供用户选配.2、 整机质量不含配重块、 钢丝绳、 电缆质量。3、 标准配置为:2m3平台, 100m4钢丝绳, 100m1电缆。5、 安装和调整5.1 悬挂机构(吊杆)安装5.1.1 将前调整杆穿入前支架, 用螺栓固定; 5.1.2 将后调整杆穿入后支架, 用螺栓固定; 5.1.3 将前吊杆穿入前调整杆( 依照施工需要调整前吊杆伸出长度, 最大伸出长度不得超出1500mm) ; 5.1.4 将后吊杆穿入后调整杆; 5.1.5 安装中吊杆: 将中吊杆两端分别穿入前吊杆和后吊杆内; 5.1.6 安装上支架: 把上支架座板套在前调整杆上端, 穿入螺栓紧固; 5.1.7 按施工需要, 调整前后支架间距离, 用螺栓连接前吊杆与中吊杆, 中吊杆与后吊杆, 并使三杆在一直线上; 5.1.8 将吊耳( 套环、 销轴等以安好) 按附图二安装在前吊杆头部, 螺栓紧固5.1.9 加强钢丝绳上全部附件出厂时已安装成一体, 将拉杆体1、 2、 3按附图二位置安装好、 螺栓紧固, 同时将加强钢丝绳放入上支架上部滑轮槽内; 5.1.10 旋转索具螺旋扣, 收紧加强钢丝绳, 使它有一定预紧力( 当伸出1.5m时, 其吊杆头部上翘3cm) ; 5.1.11 把配重块平均套在两只后下支架圆管上; 5.1.12 把工作钢丝绳和安全钢丝绳分别绕挂到前吊杆头部各自索具套环上, 各用3个绳夹夹紧, 整齐放到平台附近备用; 5.2 平台安装5.2.1 选择较平整场地,用底架, 高、 低护栏分别组装成2米长2个( 或3个) 基本节, 并初步连接好; 5.2.2 在两端装好侧栏, 同时调整各基本节高、 低护栏, 使它们尽可能在一条直线上后, 拧紧全部连接螺栓上螺母。注: 侧栏有630型一个; 50、 80通用型另一个。5.3 电气控制箱安装5.3.1 在高栏一侧中间挂上电气控制箱( 需把电气控制箱从栏杆外面向里贴紧、 门朝平台内) 5.3.2 电缆线连接: 先把上限位开关上引出线和电动机接线盒内对应导线对接好, 再把五线电源电缆各相导线接入电气控制箱内对应接线柱上, 然后把电动机连接电缆一端插头和控制按钮插头在认准方向后, 分别插入电气控制箱对应插座内; 5.3.3 电动机转向调整: 接通380V电源, 将万能转换开关手柄拨向一侧, 按控制按钮”上”, 此时电动机应顺时针方向旋转, 若不对, 则可打开电动机接线盒将三根电源线中任意两相对调接好。把转换开关手柄拨向另一侧, 以一样方法调整好另一只电动机转向。5.4 提升机、 安全锁安装次序5.4.1 将提升机立置于地面, 钢丝绳穿入进绳孔, 并用力顶紧, 点动手动开关上升按钮, 钢丝绳就能顺利穿入提升机5.4.2 按住手动开关上升按钮, 将提升机吊至工作平台内侧, 点动上升按钮, 将提升机底部矩形孔插入焊于侧栏上提升机固定架; 。5.4.3 点动上升按钮或下降按钮, 对准提升机和固定架上孔位, 插入连接销轴, 并在销轴头部插入开口销。5.4.4 卸掉提升机上部两只M1090不锈钢螺栓并穿过侧栏横档上两孔位, 重新拧紧螺母, 提升机安装完成。无锡市龙升建筑机械制造有限企业 7月17日
