办公楼改造项目施工临时用电专项方案.doc

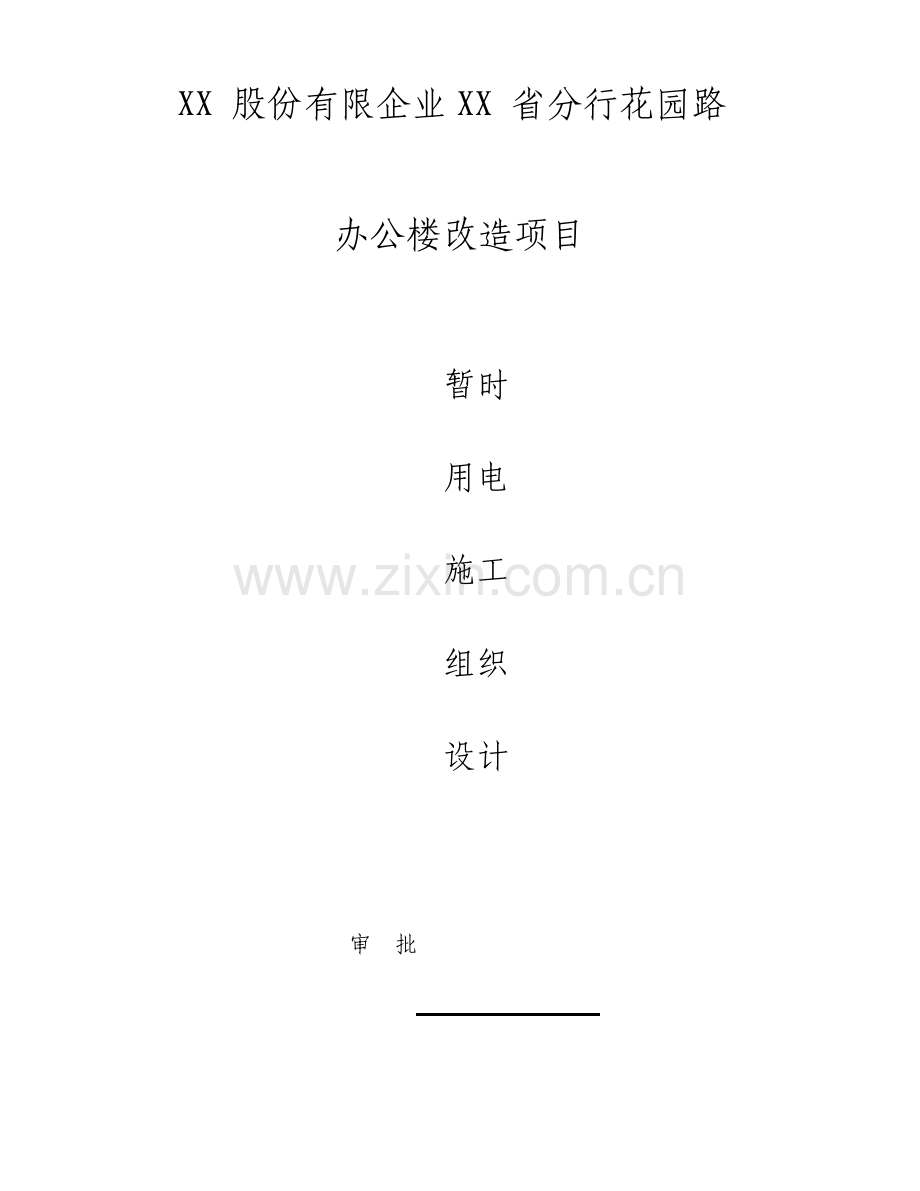

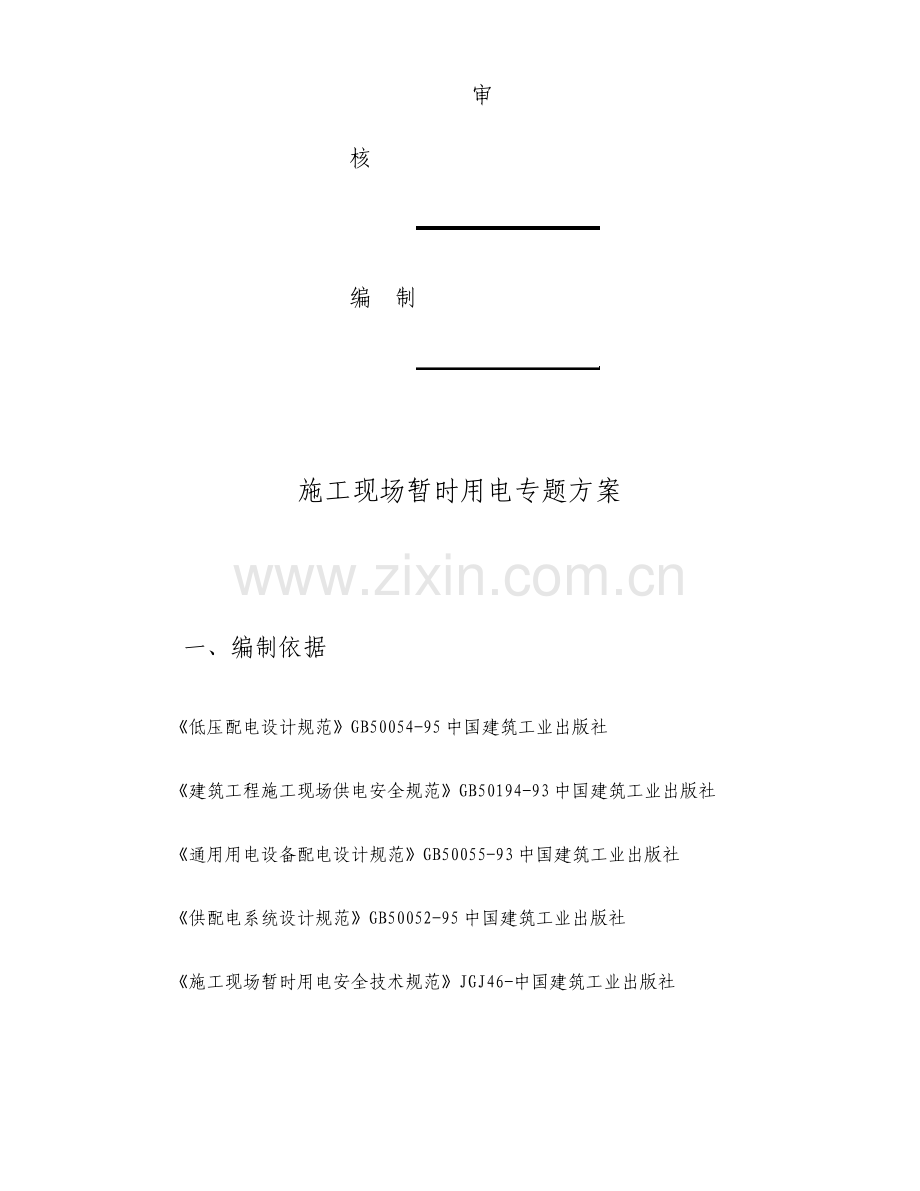

XX 股份有限企业XX 省分行花园路 办公楼改造项目 暂时用电施工组织设计 审 批 审 核 编 制 施工现场暂时用电专题方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场暂时用电安全技术规范JGJ46-中国建筑工业出版社 二、施工条件 1、工程概况 1. 本工程为 XX河南省分行花园路40号营业办公楼装修改造装饰工程，位于花园路农业路东南角，建筑面积为19824.41 M2 ，建筑层数为12层，建筑高度为48.90 M，装饰区域位于1层-12层， 装修面积为16635M2 ：原配电室周围局部加建地下一层及二层建筑物；原办公楼十二层局部加建餐厅和厨房建筑物。其余楼层功效和消防疏散改变。改建总建筑面积：19824.41（其中加建部分总建筑面积832）。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 共计功率(kW) 1 施工升降机 SSD8080 4.5 2 9.0 2 11.5t单筒卷扬机 7.50 1 7.50 3 钢筋切断机 GJ-40 14.00 1 14.00 4 钢筋弯曲机 GJ7-40 2.80 1 2.80 5 350L混凝土搅拌机 5.50 1 5.50 6 振动棒 2.20 3 6.60 7 切割机 0.50 5 2.50 8 切割锯 0.70 3 2.10 9 空压机 1.50 4 6.00 10 木工平刨床 3.00 1 3.00 11 施工灯 0.20 40 8.00 12 生活区 30.00 1 30.00 13 地泵 110 1 110 - 三、设计内容和步骤 1、 现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采取380V低压供电，设一配电总箱，内有计量设备，采取TN-S系统供电。 (3)依照施工现场用电设备布置情况，采取导线穿钢管埋地敷设，布置位置及线路走向参见暂时配电系统图及现场平面图，采取三级配电，两极防护。 (4)按照JGJ46-要求制订施工组织设计，接地电阻R4。 2、 确定用电负荷: 总箱 (1)、施工升降机 Kx = 0.60 Cos = 0.60 tg = 1.33 将J =40%统一换算到J =25%额定容量 cc1 P = n(J/J )1/2P =1(0.40/0.25)1/29.0 = 11.38 kW ecc1n P = KP =0.6011.38 = 6.828kW jsxe (2)、11.5t单筒卷扬机 Kx = 0.60 Cos = 0.60 tg = 1.33 P = 0.607.50 = 4.50 kW js (3)、350L混凝土搅拌机 Kx = 0.70 Cos = 0.68 tg = 1.08 P = 0.705.50 = 3.85 kW js (4)、钢筋切断机 Kx = 0.60 Cos = 0.70 tg = 1.02 P = 0.6014.00 = 8.4 kW js (5)、钢筋弯曲机 Kx = 0.30 Cos = 0.70 tg = 1.02 P = 0.302.80 = 0.84 kW js（6）、地泵 Kx = 0.90 Cos = 0.68 tg = 1.08 P =0.8110 = 88 kW js (7)、木工平刨床 Kx = 0.30 Cos = 0.70 tg = 1.02 P = 0.302.80 = 0.84 Kw js(8)、生活区 P =1.030.00 = 30 kW js (9)、施工灯 P =0.810.00 = 8.00 kW js（10） 、切割机 P =0.72.50 = 1.75kW js（11） 、空压机 P =0.76.00 = 4.20 kW js(12)、切割锯 P =0.72.10 = 1.47 kW js（13）、振动棒 P =0.76.60 = 4.62 kW js总计算负荷计算，总箱同期系数取 Kx = 0.90 总功率 P = KP = jsxjs0.90(6.828+4.5+3.85+8.4+0.84+88+0.84+30+8+1.75+4.2+1.47+4.62) =163.298kVA 总计算电流计算 I = P /(1.732U) = 163.298/(1.30.38) = 253.15 A jsjse 总箱及各分箱进线截面及进线开关: A(1)选择1总箱导线截面：上面已经计算出总计算电流Ijs =62.78A，查表得室外线路40 C时铜芯塑料绝缘导线BLV-335+116，其安全载流量为80.5A，能够满足使用要求。 (2)选择总进线开关：DZ20-100/3 (3)选择总箱中漏电保护器：DZ10L-100/3 。 B(1)、施工升降机机开关箱至施工升降机机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 I = KP/(1.3UCos) = 0.209/(1.30.380.60) = 6.07 jsxee ii)选择导线 选择BLV-410+16 ，穿管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 B(2)、350L混凝土搅拌机开关箱至350L混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.70 Cos = 0.68 tg = 1.08 I = KP/(1.732UCos) = 0.705.50/(1.7320.380.68) = 8.60jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 C(1)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 I = KP/(1.732UCos) = 0.307.00/(1.7320.380.70) = 4.56jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 I = 5.00A，RD可依照实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 C(2)、钢筋变曲机开关箱至钢筋变曲机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 I = KP/(1.732UCos) = 0.302.80/(1.7320.380.70) = 1.82jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 C(3)、11.5t单筒卷扬机开关箱至11.5t单筒卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 I = KP/(1.732UCos) = 0.207.50/(1.732380.0.60) = 3.80 jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。漏电保护器为 DZ10L-100/3。 C(4)、地泵开关箱至地泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.80 Cos = 0.68 tg = 1.08 I = KP/(1.3 UCos) = 0.888/(1.30.380.68) = 209.57 jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 D(1)、木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 I = KP/(1.732UCos) = 0.302.80/(1.7320.380.70) = 1.82jsxee ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 I = 5.00A，RD 可依照实际电流2.5倍选择 额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 四、绘制暂时供电系统图 注： 2-12层每两层设置一个二级配电箱 配电表 1层二级配电箱 4*16+10*12-12层二级配电箱4*16+10*1 地泵 4*10+5*1搅拌机 4*10+5*1钢筋加工棚 4*10+5*1木工加工棚4*10+5*1 1层三级配电箱 4*10+5*12-12层三级级配电箱 4*10+5*1二级配电箱4*16+10*1 施工升降机4*10+5*1 总配电箱（2层） 4*35+16*1 三、安全用电技术方法 安全用电技术方法包含两个方向内容：一是安全用电在技术上所采取方法；二是为了确保安全用电和供电可靠性在组织上所采取各种方法，它包含各种制度建立、组织管理等一系列内容。安全用电方法应包含以下内容： 1、安全用电技术方法 （1） 、保护接地 是指将电气设备不带电金属外壳与接地极之间做可靠电气连接。它作用是当电气设备金属外壳带电时，假如人体触及另外壳时，因为人体电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体电流很小。这时只要适当控制接地电阻（通常小于4），就可降低触电事故发生。不过在TT供电系统中，这种保护方式设备外壳电压对人体来说还是相当危险。所以这种保护方式只适适用于TT供电系统施工现场，按要求保护接地电阻小于4。 （2） 、保护接零 在电源中性点直接接地低压电力系统中，将用电设备金属外壳与供电系统中零线或专用零线直接做电气连接，称为保护接零。它作用是当电气设备金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线阻抗很小，所以短路电流很大，通常大于额定电流几倍甚至几十倍，这么大单相短路将使保护装置快速而准确动作，切断事故电源，确保人身安全。其供电系统为接零保护系统，即TN系统，TN系统包含TN-C、TN-C-S、TN-S三种类型。本工程采取TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开供电系统，也称三相五线制。它优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该尤其指出，PE线不许断线。在供电末端应将PE线做重复接地。 施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得经过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端漏电保护器动作，会使前级漏电保护器动作。 必须注意：当施工现场与外电线路共用同一供电系统时，电气设备接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，假如有设备采取接地，有设备采取接零，则当采取接地设备发生碰壳时，零线电位将升高，而使全部接零设备外壳都带上危险电压。 （3）、设置漏电保护器 1） 施工现场总配电箱至开关箱应最少设置两级漏电保护器，而且两级漏电保 护器额定漏电动作电流和额定漏电动作时间应作合理配合，使之具备分级保护功效。 2） 开关箱中必须设置漏电保护器，施工现场全部用电设备，除作保护接零外，必须在设备负荷线首端处安装漏电保护器。 3） 漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧，不得用于开启电器设备操作。 4） 漏电保护器选择应符合先行国家标准剩下电流动作保护器通常要求GB 6829和漏电保护器安全和运行要求GB 13955要求，开关箱内漏电保护器其额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1s 5） 总配箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间乘积不应大于30mAs。 6） 总配电箱和开关箱中漏电保护器极数和线数必须与其负荷侧负荷相数和线数一致。 7） 配电箱、开关箱中漏电保护器宜选取无辅助电源型（电磁式）产品，或选取辅助电源故障时能自动断开辅助电源型（电子式）产品。当选取辅助电源故障时不能自动断开辅助电源型（电子式）产品时，应同时设置缺相保护。 （4）、安全电压 安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害电压。我国国家标准GB3805-83安全电压中要求，安全电压值等级有42、36、24、12、6V五种。同时还要求：当电气设备采取了超出24V时，必须采取防直接接触带电体保护方法。 对以下特殊场所应使用安全电压照明器。 1） 隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所照明，电源电压应小于36V。 2） 在潮湿和易触及带电体场所照明电源电压不得大于24V。 3） 在尤其潮湿场所，导电良好地面、锅炉或金属容器内工作照明电源电压不得大于12V。 （5）、电气设备设置应符合以下要求 1） 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实施三级配电。配电系统应采取三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采取220/380V三相四线制供电。 2） 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关上侧。 3） 总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中区域，分配电箱与开关箱距离不得超出30m，开关箱与其控制固定式用电设备水平距离不应超出3m。 4） 每台用电设备必须有各自专用开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。 5） 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。不然，应予去除或做防护处理。配电箱、开关箱周围应有足够两人同时工作空间和通道，其周围不得堆放任何有碍操作、维修物品，不得有灌木杂草。 6） 配电箱、开关箱安装要端正、牢靠。固定式配电箱、开关箱中心点与地面垂直距离应为1.41.6m。分配电箱、开关箱应设在实体墙上。其中心点与地面垂直距离应为0.81.6m。配电箱、开关箱应采取冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm，其中开关箱箱体港版厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。 7） 配电箱、开关箱中导线进线口和出线口应设在箱体下底面，禁止设在箱体上顶面、侧面、后面或箱门处。 （6）、电气设备安装 1） 配电箱、开关箱内电器（含插座）应首先安装在金属或非木质绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。 金属板与配电箱体应作电气连接。 2） 配电箱、开关箱内各种电器（含插座）应按其要求位置紧固在电器安装板上，不得歪斜和松动。而且电器设备之间、设备与板四面距离应符合关于工艺标准要求。 3） 配电箱电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。 进出线中N线必须经过N线端子板连接；PE线必须经过PE线端子板连接。 4） 配电箱、开关箱内连接线应采取铜芯绝缘导线，导线绝缘颜色标志应按相线L1(A)、L2(B)、L3(C)相序绝缘颜色依次为黄、绿、红色；N线绝缘颜色为淡蓝色；PE线绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标识严紧混用和相互代用。导线分支接头不得采取螺栓压接，应采取焊接并做绝缘包扎，不得有外露带电部分。 5） 配电箱、开关箱金属箱体、金属电器安装板以及电器正常不带电金属底座、外壳等必须经过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须经过采取编织软铜线做电气连接。 6） 配电箱后面排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出适当余度，方便检修。 7） 导线剥削处不应伤线芯过长，导线压头应牢靠可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得降低导线股数。 8） 配电箱、开关箱进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采取橡皮护套绝缘电缆，不得有接头。 9） 配电箱、开关箱外形结构应能防雨、防尘。 （7）、电工及用电人员必须符合以下要求： 1）电工必须经过按国家现行标准考评合格后，持证上岗工作；其余用电人员必须经过相关安全教育培训和技术交底，考评合格后方可上岗工作。 2）安装、巡检、维修或拆除暂时用电设备和线路，必须由电工完成，并应有些人监护。电工等级应同工程难易程度和技术复杂性相适应。 3）各类用电人员应掌握安全用电基本知识和所用设备性能，并应符合以下要求： 使用电气设备前必须按要求穿戴和配置好对应劳动防护用具，并应检验电气装置和保护设施，严紧设备带“缺点”运转； 保管和维护所用设备，发觉问题及时汇报处理； 暂时停用设备开关箱必须分断电源隔离开关，并应关门上锁； 移动电气设备时，必须经电工切断电源并做妥善处理后进行。 （8）、电气设备使用与维护 1） 配电箱、开关箱应有名称、用途、分路标识及系统接线图。 2） 配电箱、开关箱箱门应配锁，并应由专业负责。 3） 配电箱、开关箱应每个月进行一次检验和维修。检验、维修人员必须是专业电工。检验、维修时必须按要求穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检验、维修工作统计。 4） 对配电箱、开关箱进行定时维修、检验时，必须将其前一级对应电源隔离开关分闸断电，并悬挂“禁止合闸、有些人工作”停电标志牌，禁止带电作业。 5） 配电箱、开关箱必须按照以下次序操作： 送电操作次序为：总配电箱分配电箱开关箱； 停电操作次序为：开关箱分配电箱总配电箱。 但出现电气故障紧急情况可除外。 6） 施工现场停顿作业1小时以上时，应将动力开关箱断电上锁。 7） 配电箱、开关箱内不得放置任何杂物，并应保持清洁。 8） 配电箱、开关箱内不得随意挂接其余用电设备。 9） 配电箱、开关箱内电器配置和接线禁止随意改动。熔断器熔体更换时，禁止用不符合原规格熔体代替。漏电保护器天天使用前应开启漏电试验按钮试跳一次，试跳不正常时禁止继续使用。 10） 配电箱、开关箱得进线和出线禁止承受外力，禁止与金属尖锐断口、强腐蚀介质和易燃易爆物接触。 （9）、施工现场配电线路 1） 架空线必须采取绝缘导线。 2） 架空线必须架设在专用电杆上，禁止架设在树木、脚手架及其余设施上。 3） 架空线导线截面得选择应符合以下要求： 导线中得计算负荷电流小于其长久连续负荷允许载流量。 线路末端电压偏移小于5。 三相五线制线路N线和PE线截面大于相线截面50，单相线路零线截面与相线截面相同。 按机械强度要求，绝缘铜线截面大于10mm2，绝缘铝线截面大于16mm2。 在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面大于16 mm2，绝缘铝线截面大于25mm2。 4） 架空线在一个档距内，每层导线接头数不得超出该层导线数50%，且一条导线只允许有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头 5） 架空线路相序排列应符合以下要求： 动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L、N、L、L、PE； 123 动力、照明线在二层横担上分别架设时，导线相序排列时：上层横担面向负荷从左侧起依次为L、L、L；下层横担面向负荷从左侧起依次为L、（L、L）、N、123123PE 6） 架空线路档距不得大于35m。 7） 架空线路线间距不得小于0.3m，靠近电杆两导线间距不得小于0.5m。 8） 架空线路横担间最小垂直距离不得小于表1所列数值；横担宜采取角钢或方木，低压铁横担角钢应按表2选取，方木横担截面应按80mm80mm选取，横担长度应按表3选取。 表1 表2 表3 （10）、施工现场电缆线路 1） 电缆中必须包含全部工作芯线和作用保护零线或保护线芯线。需要三相四线制配电电缆线路必须采取五芯电缆。五芯电缆必须包含含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，禁止混用。 2） 电缆线路应采取埋地或架空敷设，禁止沿地面明设，并应防止机械损伤和介质腐蚀。埋地电缆路径应设方位标志。 3） 电缆类型应更具敷设方式、环境条件等选择。埋地敷设应采取铠装电缆；当选取无铠装电缆时，应能放水、防腐。架空敷设应采取无铠装电缆。 4） 架空电缆应沿墙壁敷设，并采取绝缘子固定，绑扎线必须采取绝缘线，固定电间距应确保电缆能承受自重所带来荷载，沿墙壁敷设时最大弧垂直距地不得小于1.5m。 5）在建工程内电缆线路必须采取电缆埋地引入，禁止穿越脚手架引入。电缆垂直敷设应充分利用在建工程竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定，最大弧垂距地不得小于1.5m。 10）电缆线路必须有短路保护和过载保护。 2、安全用电组织方法 （1） 、建立暂时用电施工组织设计和安全用电技术方法编制、审批制度，并建立对应技术档案。 （2） 、建立技术交底制度 向专业电工、各类用电人员介绍暂时用电施工组织设计和安全用电技术方法总体意图、技术内容和注意事项，并应在技术交底文字资料上推行交底人和被交底人签字手续，注明交底日期。 （3） 、建立安全检测制度 从暂时用电工程完工开始，定时对暂时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视暂时用电工程是否安全可靠，并做好检测统计。 （4） 、建立电气维修制度 加强日常和定时维修工作，及时发觉和消除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员等。 （5） 、建立工程拆除制度 建筑工程完工后，暂时用电工程拆除应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护方法等。 （6） 、建立安全检验和评定制度 施工管理部门和企业要按照JGJ59-99建筑施工安全检验评分标准定时对现场用电安全情况进行检验评定。 （7） 、建立安全用电责任制 对暂时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必要奖惩。 （8） 、建立安全教育和培训制度 定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发上岗证书，禁止无证上岗。 六、安全用电防火方法 1、施工现场发生火灾主要原因 （1）、电气线途经负荷引发火灾 线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。 （2） 、线路短路引发火灾 因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。 （3） 、接触电阻过大引发火灾 导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，伴随时间增加引发局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，造成过热引发火灾。 （4） 、电热设备、照灯具使用不妥引发火灾 电炉等电热设备表面温度很高，如使用不妥会引发火灾；大功率照明灯具等与易燃物距离过近引发火灾。 （5） 、电弧、电火花引发火灾 电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引发火灾。 施工现场因为电气引发火灾原因决不止以上几点，还有许多，这就要求用电人员和现场管理人员认真执行操作规程，加强检验，能够说是能够预防。 2、预防电气火灾方法 针对电气火灾发生原因，施工组织设计中要制订出有效预防方法。 （1） 、施工组织设计时要依照电气设备用电量正确选择导线截面，从理论上杜绝线途经负荷使用，保护装置要认真选择，当线路上出现长久过负荷时，能在要求时间内动作保护线路。 （2） 、导线架空敷设时其安全间距必须满足规范要求，当配电线路采取熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量2.5倍，或明敷绝缘导线允许载流量1.5倍。经常教育用电人员正确执行安全操作规程，防止作业不妥造成火灾。 （3） 、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢靠。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引发火灾。 （4） 、配电室耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器运行检修制度，按季度每年进行四次停电清扫和检验。现场中电动机严禁超载使用，电机周围无易燃物，发觉问题及时处理，确保设备正常运转。 （5） 、施工现场内禁止使用电炉。使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超出100W灯泡，禁止使用床头灯。 （6） 、使用焊机时要执行用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好地方。 （7） 、施工现场高大设备和有可能产生静电电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引发火灾。 （8） 、存放易燃气体、易燃物仓库内照明装置一定要采取防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足关于规范要求。 （9） 、配电箱、开关箱内禁止存放杂物及易燃物体，并派专员负责定时清扫。 （10） 、设有消防设施施工现场，消防泵电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时能够设单相接地报警装置。有条件施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。 （11） 、施工现场应建立防火检验制度，强化电气防火领导体制，建立电气防火队伍。 （12） 、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项： （13） 、快速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并预防电源线掉在地上造成短路使人员触电。 （14） 、当电源线因其它原因不能及时切断时，首先派人去供电端拉闸，另首先灭火时，人体各部位与带电体应保持一定充分距离，必须穿戴绝缘用具。（15）、扑灭电气火灾时要用绝缘性能好灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。禁止使用导电灭火剂进行扑救。 河南天宇建设集团有限企业 4月16日
