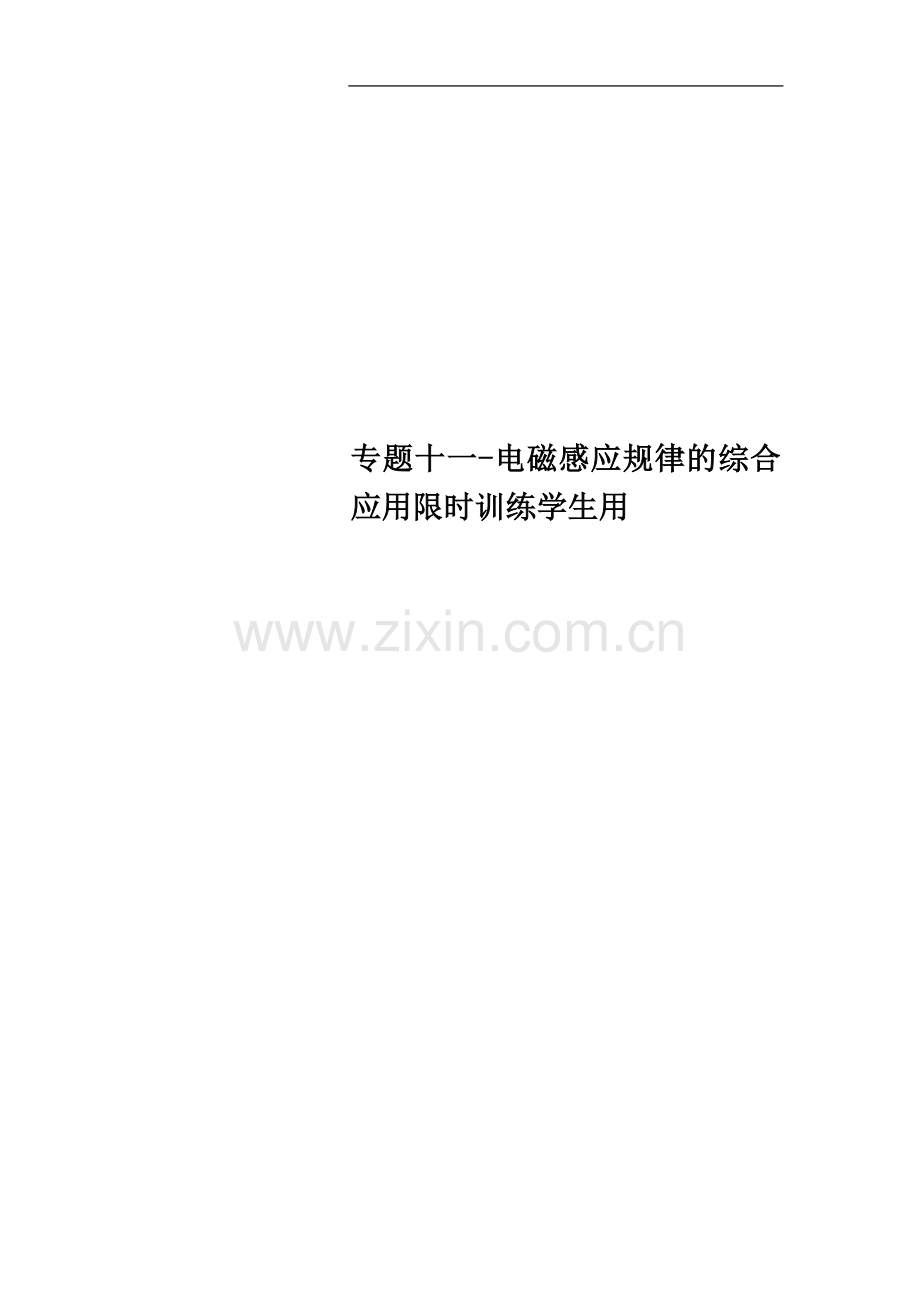

专题十一-电磁感应规律的综合应用限时训练学生用.doc

专题十一-电磁感应规律的综合应用限时训练学生用

专题十一 电磁感应规律的综合应用
A
一、选择题
1．(多选)(2015·高考全国卷Ⅰ，T19，6分)1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是(　　)
A．圆盘上产生了感应电动势
B．圆盘内的涡电流产生的磁场导致磁针转动
C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化
D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动
2.(2015·高考海南卷)如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为ε′.则等于(　　)
A. B.
C．1 D.
3.(多选)(2015·高考山东卷)如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动．现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是(　　)
A．处于磁场中的圆盘部分，靠近圆心处电势高
B．所加磁场越强越易使圆盘停止转动
C．若所加磁场反向，圆盘将加速转动
D．若所加磁场穿过整个圆盘，圆盘将匀速转动
4．(2015·高考福建卷)
如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中(　　)
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先减小后增大
5.(多选)(2014·高考四川卷)如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小．质量为0.2 kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m的正方形，其有效电阻为0.1 Ω.此时在整个空间加方向与水平面成30° 角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B＝(0.4－0.2t) T，图示磁场方向为正方向．框、挡板和杆不计形变．则(　　)
A．t＝1 s时，金属杆中感应电流方向从C到D
B．t＝3 s时，金属杆中感应电流方向从D到C
C．t＝1 s时，金属杆对挡板P的压力大小为0.1 N
D．t＝3 s时，金属杆对挡板H的压力大小为0.2 N
6．(多选)(2015·济南一模)如图所示，水平放置的光滑平行金属导轨上有一质量为m的金属棒ab.导轨的一端连接电阻R，其他电阻均不计，磁感应强度为B的匀强磁场垂直于导轨平面向下，金属棒ab在一水平恒力F作用下由静止开始向右运动．则(　　)
A．随着ab运动速度的增大，其加速度也增大
B．外力F对ab做的功等于电路中产生的电能
C．当ab做匀速运动时，外力F做功的功率等于电路中的电功率
D．无论ab做何种运动，它克服安培力做的功一定等于电路中产生的电能
7.如图所示，质量为m的金属线框A静置于光滑水平面上，通过细绳跨过定滑轮与质量为m的物体B相连，图中虚线内为一水平匀强磁场，d表示A与磁场左边界的距离，不计滑轮摩擦及空气阻力，设B下降h(h>d)高度时的速度为v，则以下关系中能够成立的是(　　)
A．v2＝gh
B．v2＝2gh
C．A产生的热量Q＝mgh－mv2
D．A产生的热量Q＝mgh－mv2
8．(多选)(2015·山西四校三联)如图所示，两根等高光滑的圆弧轨道，半径为r、间距为L，轨道电阻不计．在轨道顶端连有一阻值为R的电阻，整个装置处在一竖直向上的匀强磁场中，磁感应强度为B.现有一根长度稍大于L、电阻不计的金属棒从轨道最低位置cd开始，在拉力作用下以初速度v0向右沿轨道做匀速圆周运动至ab处，则该过程中(　　)
A．通过R的电流方向由外向内
B．通过R的电流方向由内向外
C．R上产生的热量为
D．流过R的电荷量为
9.(2015·湖北八校二联)如图所示，两个垂直于纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a.高度为a的正三角形导线框ABC从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下列图形中能正确描述感应电流I与线框移动距离x关系的是(　　)

二、非选择题
10.(2015·高考海南卷)如图，两平行金属导轨位于同一水平面上，相距l，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下．一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好．已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略．求：
(1)电阻R消耗的功率；
(2)水平外力的大小．

11．(2015·高考天津卷)如图所示，“凸”字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l.匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动．线框完全穿过磁场过程中产生的热量为Q.线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g.求：
(1)线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的几倍；
(2)磁场上下边界间的距离H.

12．(2015·安徽合肥一模)如图甲所示，平行长直导轨MN、PQ水平放置，两导轨间距L＝0.5 m，导轨左端M、P间接有一阻值R＝0.2 Ω的定值电阻，导体棒ab的质量m＝0.1 kg，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端为d＝1.0 m处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t＝0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图乙所示，不计感应电流磁场的影响．取重力加速度g＝10 m/s2.

(1)求t＝0时棒所受到的安培力F0；
(2)分析前3 s时间内导体棒的运动情况并求前3 s内棒所受的摩擦力Ff随时间t变化的关系式；
(3)若t＝3 s时，突然使ab棒获得向右的速度v0＝8 m/s，同时垂直棒施加一方向水平、大小可变化的外力F，使棒的加速度大小恒为a＝4 m/s2、方向向左．求从t＝3 s到t＝4 s的时间内通过电阻的电荷量q.

B
一、选择题
1．(2015·高考重庆卷)如图为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa－φb(　　)
A．恒为 B．从0均匀变化到
C．恒为－ D．从0均匀变化到－
2.(2015·烟台一模)如图所示，匀强磁场垂直纸面向里，磁感应强度的大小为B，磁场在y轴方向足够宽，在x轴方向宽度为a.一直角三角形导线框ABC(BC边的长度为a)从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在下图中感应电流i、BC两端的电压UBC与线框移动的距离x的关系图象正确的是(　　)

3.如图所示，质量均为m的金属棒ab、cd与足够长的水平金属导轨垂直且接触良好，两金属棒与金属导轨间的动摩擦因数为μ，磁感应强度为B的匀强磁场的方向竖直向下．则ab棒在恒力F＝2μmg作用下向右运动的过程中，有(　　)
A．安培力对ab棒做正功
B．安培力对cd棒做正功
C．ab棒做加速度逐渐减小的加速运动，最终匀速运动
D．cd棒做加速度逐渐减小的加速运动，最终匀速运动
4.(多选)如图所示，xOz是光滑水平面，空间有沿z轴正方向的匀强磁场，其磁感应强度为B，现有两块平行金属板，彼此间距为d，构成一个电容为C的电容器；在两板之间焊一根垂直于两板的电阻不计金属杆PP′，已知两板和杆PP′的总质量为m，若对此杆PP′作用一个沿x轴正方向的恒力F，则下列说法正确的是(　　)
A．金属杆PP′不存在感应电流
B．金属杆PP′存在沿P到P′方向的感应电流
C．两板和杆先做加速度减小的加速运动，最后做匀速直线运动
D．两板和杆做匀加速直线运动
5．(多选)如图甲是矩形导线框，电阻为R，虚线左侧线框面积为S，右侧面积为2S，虚线左右两侧导线框内磁场的磁感应强度随时间变化如图乙所示，设垂直线框向里的磁场为正，则关于线框中0～t0时间内的感应电流的说法正确的是(　　)
A．感应电流的方向为顺时针方向 B．感应电流的方向为逆时针方向
C．感应电流的大小为 D．感应电流的大小为
6.(2015·河北石家庄质检)如图所示，两根电阻不计的光滑金属导轨竖直放置，导轨上端接电阻R，宽度相同的水平条形区域Ⅰ和Ⅱ内有方向垂直导轨平面向里的匀强磁场B，Ⅰ和Ⅱ之间无磁场．一导体棒两端套在导轨上，并与两导轨始终保持良好接触，导体棒从距区域Ⅰ上边界H处由静止释放，在穿过两段磁场区域的过程中，流过电阻R上的电流及其变化情况相同．下面四个图象能定性描述导体棒速度大小与时间关系的是(　　)

7．(多选)(2015·江西八校联考)如图甲所示，光滑绝缘水平面上，虚线MN的右侧存在磁感应强度B＝2 T的匀强磁场，MN的左侧有一质量m＝0.1 kg的矩形线圈abcd，bc边长L1＝0.2 m，电阻R＝2 Ω.t＝0时，用一恒定拉力F拉线圈，使其由静止开始向右做匀加速运动，经过时间1 s，线圈的bc边到达磁场边界MN，此时立即将拉力F改为变力，又经过1 s，线圈恰好完全进入磁场，整个运动过程中，线圈中感应电流i随时间t变化的图象如图乙所示．则(　　)
A．恒定拉力大小为0.05 N B．线圈在第2 s内的加速度大小为1 m/s2
C．线圈ab边长L2＝0.5 m D．在第2 s内流过线圈的电荷量为0.2 C
8．如图甲所示，在竖直平面内有四条间距相等的水平虚线L1、L2、L3、L4，在L1与L2、L3与L4之间均存在着匀强磁场，磁感应强度的大小均为1 T，方向垂直于竖直平面向里．现有一矩形线圈abcd，宽度cd＝L＝0.5 m，质量为0.1 kg，电阻为2 Ω，将其从图示位置(cd边与L1重合)由静止释放，速度随时间变化的图象如图乙所示，t1时刻cd边与L2重合，t2时刻ab边与L3重合，t3时刻ab边与L4重合，t2～t3之间的图线为与t轴平行的直线，t1～t2的时间间隔为0.6 s，整个运动过程中线圈始终位于竖直平面内．(重力加速度g取10 m/s2)则(　　)
A．在0～t1时间内，通过线圈的电荷量为2.5 C
B．线圈匀速运动的速度为8 m/s
C．线圈的长度ad＝1 m
D．0～t3时间内，线圈产生的热量为4.2 J
9．(多选)(2015·湖北八校二联)如图xOy平面为光滑水平面，现有一长为d，宽为L的线框MNPQ在外力F作用下，沿x轴正方向以速度v做匀速直线运动，空间存在竖直方向的磁场，磁感应强度B＝B0cosx(式中B0为已知量)，规定竖直向下方向为磁感应强度正方向，线框电阻为R.t＝0时刻MN边恰好在y轴处，则下列说法正确的是(　　)
A．外力F为恒力
B．t＝0时，外力大小F＝
C．通过线框的瞬时电流i＝
D．经过t＝，线框中产生的电热Q＝
二、非选择题
10.(2015·高考江苏卷)做磁共振(MRI)检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流．某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上的一圈肌肉组织等效成单匝线圈，线圈的半径r＝5.0 cm，线圈导线的截面积A＝0.80 cm2，电阻率ρ＝1.5 Ω·m.如图所示，匀强磁场方向与线圈平面垂直，若磁感应强度B在0.3 s内从1.5 T均匀地减为零，求：(计算结果保留一位有效数字)
(1)该圈肌肉组织的电阻R；
(2)该圈肌肉组织中的感应电动势E；
(3)0.3 s内该圈肌肉组织中产生的热量Q.

11．(2015·高考广东卷)如图甲所示，平行长直金属导轨水平放置，间距L＝0.4 m．导轨右端接有阻值R＝1 Ω的电阻．导体棒垂直放置在导轨上，且接触良好，导体棒及导轨的电阻均不计，导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L.从0时刻开始，磁感应强度B的大小随时间t变化，规律如图乙所示；同一时刻，棒从导轨左端开始向右匀速运动，1 s后刚好进入磁场．若使棒在导轨上始终以速度v＝1 m/s做直线运动，求：
甲
乙
(1)棒进入磁场前，回路中的电动势E；
(2)棒在运动过程中受到的最大安培力F的大小，以及棒通过三角形abd区域时电流i与时间t的关系式．

12.(2015·湖南师大附中模拟考试)如图所示，平行金属导轨与水平面间夹角均为37°，导轨间距为 1 m，电阻不计，导轨足够长．两根金属棒ab和a′b′的质量都是0.2 kg，电阻都是1 Ω，与导轨垂直放置且接触良好，金属棒和导轨之间的动摩擦因数为0.25，两个导轨平面处均存在着垂直轨道平面向上的匀强磁场(图中未画出)，磁感应强度B的大小相同．让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为8 W．求：
(1)ab下滑的最大加速度；
(2)ab下落了30 m高度时，其下滑速度已经达到稳定，则此过程中回路电流的发热量Q为多大？
(3)如果将ab与a′b′同时由静止释放，当ab下落了30 m高度时，其下滑速度也已经达到稳定，则此过程中回路电流的发热量Q′为多大？(g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8)
