专题：流程图题

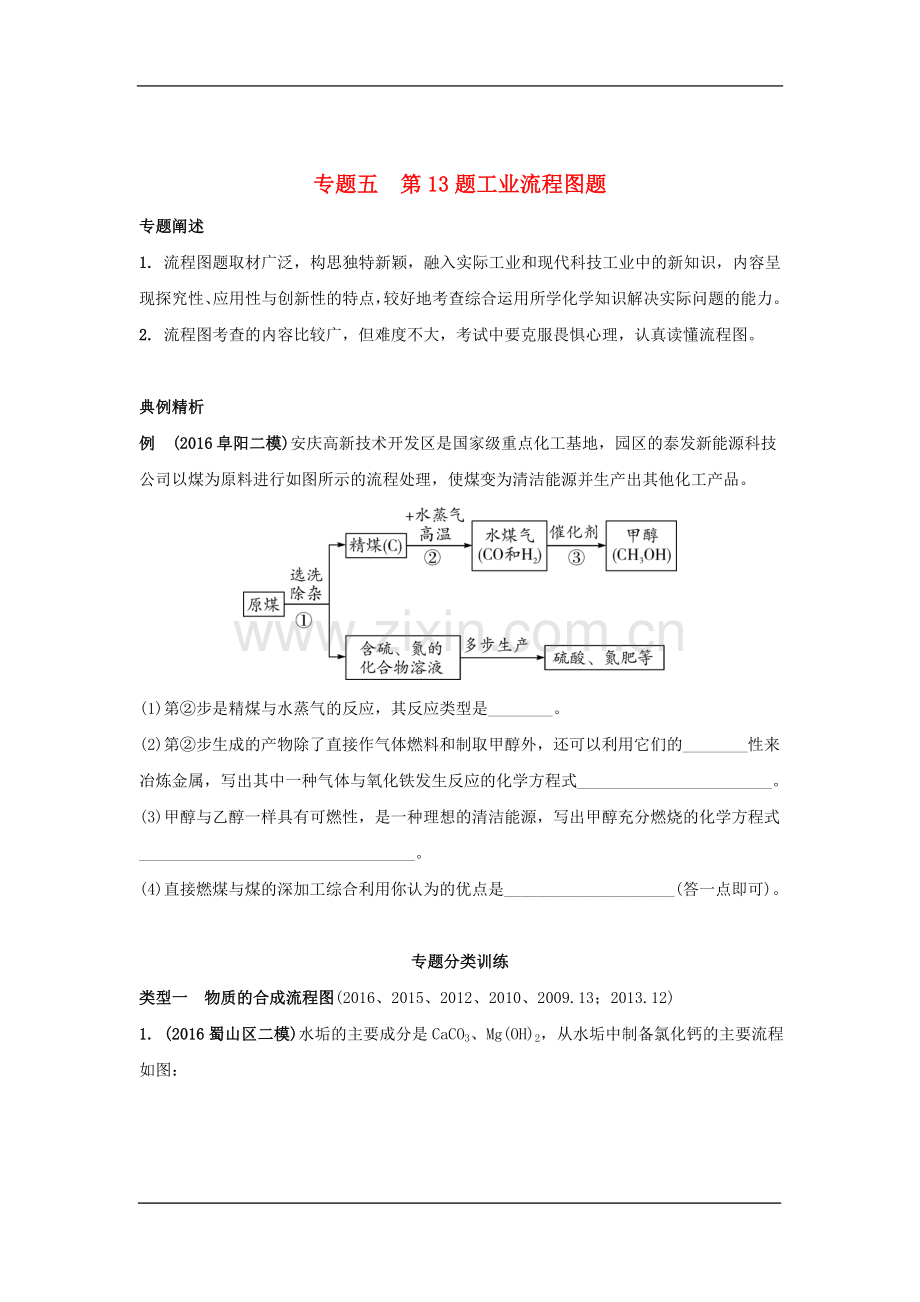

专题五　第13题工业流程图题
专题阐述
1. 流程图题取材广泛，构思独特新颖，融入实际工业和现代科技工业中的新知识，内容呈现探究性、应用性与创新性的特点，较好地考查综合运用所学化学知识解决实际问题的能力。
2. 流程图考查的内容比较广，但难度不大，考试中要克服畏惧心理，认真读懂流程图。

典例精析
例　(2016阜阳二模)安庆高新技术开发区是国家级重点化工基地，园区的泰发新能源科技公司以煤为原料进行如图所示的流程处理，使煤变为清洁能源并生产出其他化工产品。

(1)第②步是精煤与水蒸气的反应，其反应类型是________。
(2)第②步生成的产物除了直接作气体燃料和制取甲醇外，还可以利用它们的________性来冶炼金属，写出其中一种气体与氧化铁发生反应的化学方程式________________________。
(3)甲醇与乙醇一样具有可燃性，是一种理想的清洁能源，写出甲醇充分燃烧的化学方程式__________________________________。
(4)直接燃煤与煤的深加工综合利用你认为的优点是_____________________(答一点即可)。

专题分类训练
类型一 物质的合成流程图(2016、2015、2012、2010、2009.13；2013.12)
1. (2016蜀山区二模)水垢的主要成分是CaCO3、Mg(OH)2，从水垢中制备氯化钙的主要流程如图：

(1)滤渣的主要成分是______________(填化学式)，在物质分类中，该物质属于________。
(2)第③步之后加入盐酸的目的是________________________，写出该反应的化学方程式________________________________。
(3)检验软、硬水要用到____________；生活中硬水软化常用的方法是________________。
2. (2016合肥45中一模)工业上利用电石(CaC2)制备高纯碳酸钙的流程如下：

已知：①CaC2＋2H2O=== Ca(OH)2＋C2H2↑
②CaCl2＋H2O＋CO2＋2NH3=== CaCO3↓＋2NH4Cl
(1)乙炔(C2H2)是一种常见的燃料，写出乙炔完全燃烧的化学方程式____________________。
(2)流程中操作A的名称是________；流程中可循环使用的物质是________(填化学式)。
(3)若将电石长期暴露于空气中，最终所得固体中一定含有的物质是____________，因此电石应该____________保存。
3. 某工厂欲从只含有CuSO4的废液中回收金属铜，并得到工业原料硫酸亚铁，其工艺流程如下：

(1)操作a的名称是________。
(2)在操作b中需用玻璃棒不断搅拌，其作用是____________________________________。
(3)写出流程中固体的成分________(写化学式)，写出加入过量A时反应的化学方程式______________________，写出加入适量B时反应的化学方程式_______________________。
4. (2016合肥十校联考三)某工厂废液中含有氯化铜和氯化亚铁。某课外小组要将废液进行处理并得到铜和氧化铁两种产品。过程如图所示。

(1)加入A物质发生反应的化学方程式为____________________________。
(2)操作Ⅰ和Ⅱ的名称是______，其中除烧杯、漏斗和铁架台外，还需要的玻璃仪器是______。
(3)检验C过量的方法________________________________。
(4)经过处理后，氧化铁中铁元素________(填“等于”、“小于”或“大于”)废液中氯化亚铁中铁元素的质量。
5. (2016合肥42中一模)近几年世界范围内地壳活动频繁，多地出现了高级别的地震。震灾过后，饮用水消毒是抑制传染病爆发的有效方法。漂白粉是常用的消毒剂，主要成分是次氯酸钙[Ca(ClO)2]和氯化钙，易溶于水。如图为制取漂白粉的工业流程简图：

(1)写出步骤Ⅱ中涉及的化学反应方程式__________________________。
(2)步骤Ⅲ中操作A是________。其中玻璃棒的主要作用是__________。
(3)饱和食盐水电解时发生如下反应：2NaCl ＋ 2H2O 2X＋H2↑＋Cl2↑，请写出X的化学式____________，写出食盐的另一个用途____________________________。
(4)通过步骤Ⅴ可以知道漂白粉具有的化学性质是______________。
6. (2016蚌埠九中一模)某实验小组利用废硫酸液制备K2SO4，设计的流程如图所示：

(1)反应Ⅰ中加入粉末状CaCO3的原因______________________。
(2)图中反应Ⅱ、Ⅲ后的操作名称是________；其中玻璃棒的用途是________________。
(3)反应Ⅲ中相关物质的溶解度如下表所示：
物质
KCl
K2SO4
NH4Cl
M
溶解度/g(25℃)
34.0
11.1
37.2
19.5
则反应Ⅲ的化学方程式为__________________________________________；常温下该反应能发生的原因是________________________________________________________。
(4)写出K2SO4在农业上的一点用途____________________________。
7. (2016广州节选)保险粉(化学式为Na2S2O4)在工农业生产中有广泛的用途。Na2S2O4在碱性溶液中稳定，在中性和酸性溶液中极不稳定；在NaCl存在下，Na2S2O4在水中溶解度显著下降。Na2S2O4制备流程如下：

(1)反应Ⅰ的原理为：Zn＋2SO2=== ZnS2O4，该反应类型为________________。
(2)反应Ⅱ为复分解反应，该反应的化学方程式为___________________________。
(3)操作a的名称为________________________。
(4)滤液中含有Na2S2O4，为使Na2S2O4结晶析出还需要加入少量NaOH的原因是____________________，加入NaCl的原因是____________________________。
8. (2016合肥六中一模节选)为了达到收旧利废节能减排的目的，从含有金属镁、铁、铜的粉末中，分离和提取出重要化工原料MgSO4和有关金属，实验过程如下：

请回答：
(1)操作①中被磁铁吸引的金属A是________；金属B是______________。
(2)操作a的名称________；其中需要使用玻璃棒，其作用是________________。
(3)写出步骤②的化学反应方程式___________________，该反应发生的基本类型是_______。
9. (2016黄石)钛和钛合金被认为是21世纪的重要金属材料，被广泛用于火箭、导弹、航天飞机、船舶等，如图为某化工企业生成钛流程示意图：

请回答下列问题：
(1)FeTiO3中钛元素的化合价为________。
(2)①中化学方程式为2FeTiO3＋6C＋7Cl2 2X＋2TiCl4＋6CO，则X为_______(填化学式)。
(3)②中CO和H2以化学计量数1∶2恰好完全反应，则该反应的基本反应类型是__________。
(4)③中氩气的作用是______________，该步反应的化学方程式为____________________。
10. (2016株州)铝和铝合金是一类重要的金属材料。工业上用铝土矿(含有Al2O3和SiO2，不考虑其他杂质)制取金属铝的基本流程如下：

已知：①SiO2是一种难溶于水，也不与盐酸、硫酸反应的物质。
②铝盐与氨水反应，生成氢氧化铝沉淀和铵盐。
请回答下列问题：
(1)Al2O3与稀硫酸反应的化学方程式为__________________________________。
(2)操作Ⅱ的名称是________。(3)滤液Ⅱ中溶质的用途之一是________。
(4)电解熔融的Al2O3，除得到金属铝之外，还可得到的气体产物是________(填化学式)。工业上在电解熔融的Al2O3时，还加入了冰晶石(Na3AlF6)作熔剂，其作用是降低Al2O3的熔点。冰晶石在物质的分类中属于________(填字母)。A. 酸　　B. 碱　　C. 盐　　D. 氧化物
类型二 确定混合物组成的流程图(2008.12)
11. 某兴趣小组的同学对一包久置的生石灰干燥剂产生了好奇，为了探究其成分，设计并完成了以下实验：

根据以上实验，请你推断：
(1)该包干燥剂一定不含有____________，一定含有____________(填化学式)。
(2)生石灰可作干燥剂的理由是________________________________(用化学方程式表示)。
(3)第①步和第②步都要用到玻璃棒，其作用________(填“一样”或“不同”)。
(4)第④步除了滴加酚酞能达到实验的目的外，还可以采用什么方法？__________________________________(写出一种即可)。
(5)该干燥剂的保存或使用应注意__________。
12. 有一包白色固体混合物，可能由Na2CO3、K2SO4、BaCl2、NaCl中的一种或几种混合而成，为确定其组成成分，实验分析过程如下：

(1)A物质的名称是________。(2)C物质的名称是________。
(3)白色固体混合物中一定不含有的物质________________(写化学式)。
(4)可能含有的物质是__________(写化学式)。
(5)白色沉淀A与稀HNO3反应的化学方程式为____________________________________。
类型　三 混合物除杂流程图(2007.14)
13. (2016贵池区二模)现有一包混有少量Na2CO3和CaCO3的NaCl固体，为除去其中的杂质，设计流程如图，请回答下列问题：

(1)操作Ⅰ是____________，其中玻璃棒的作用是__________________。
(2)写出除杂过程中发生的化学方程式________________________。该反应属于_______(填写基本反应类型)。
(3)滤渣的成分是CaCO3，写出它的一种用途：______________________。
14. 化学实验室要从X、银、铜、锌四种金属混合物中分离某贵重金属。流程如下：

请回答：(1)四种金属的活动性顺序由强到弱的是__________________。
(2)固体丙中一定含有的金属是____________。
(3)写出③中反应的化学方程式____________________________________。
(4)为了检验滤液C中的溶质成分：向其中加入稀盐酸，有白色沉淀产生，则滤液C中一定含有的阳离子是____________。
