FANUC面板操作.doc

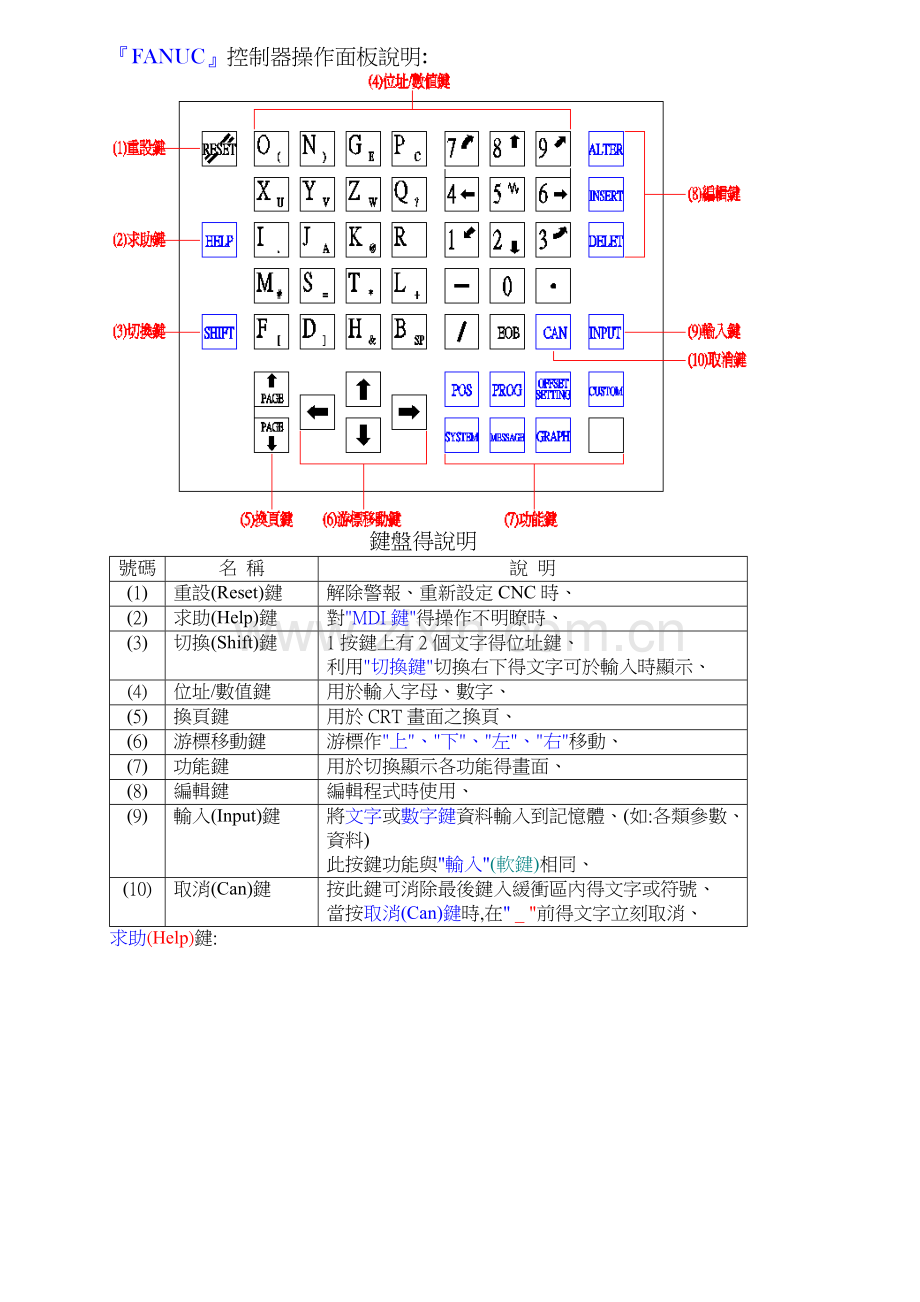

『FANUC』控制器操作面板說明:

鍵盤得說明
號碼
名 稱
說 明
(1)
重設(Reset)鍵
解除警報、重新設定CNC時、
(2)
求助(Help)鍵
對"MDI鍵"得操作不明瞭時、
(3)
切換(Shift)鍵
1按鍵上有2個文字得位址鍵、
利用"切換鍵"切換右下得文字可於輸入時顯示、
(4)
位址/數值鍵
用於輸入字母、數字、
(5)
換頁鍵
用於CRT畫面之換頁、
(6)
游標移動鍵
游標作"上"、"下"、"左"、"右"移動、
(7)
功能鍵
用於切換顯示各功能得畫面、
(8)
編輯鍵
編輯程式時使用、
(9)
輸入(Input)鍵
將文字或數字鍵資料輸入到記憶體、(如:各類參數、資料)
此按鍵功能與"輸入"(軟鍵)相同、
(10)
取消(Can)鍵
按此鍵可消除最後鍵入緩衝區內得文字或符號、
當按取消(Can)鍵時,在" _ "前得文字立刻取消、
求助(Help)鍵:

(1) 按"ALARM"鍵,顯示:

例: 輸入"10"(ALARM NO、) →選擇→顯示以下訊息畫面、

(2) 按"OPERAT"鍵,顯示"操作方法"之選項說明、

例: 輸入"2" →選擇→顯示選擇需要得畫面配置、

(3) 按"PARAM"鍵,顯示參數號碼之分類、
游標移動鍵:↑、↓(從某一單節移動至下一單節、)
←、→ (選擇單節內得個別文字、)
編輯(Edit)鍵: ALTER(修改)
INSERT(插入)
DELETE(刪除)
(1)ALTER(修改):將錯誤得"數值/指令"覆蓋、 (例:將"X20"修改為"X20、0"、)

鍵入"X20、0" →按"ALTER" →顯示以下畫面、

(2)INSERT(插入):將鍵輸入緩衝區資料存入控制器記憶體內、(為表示係鍵輸入資料,前頭有">"記號｡鍵入資料得最後有"_",表示一個文字得輸入位置｡(最多可輸入"32"字、)

(3)DELETE(刪除):將控制器記憶體內得文字資料刪除、 (例:將"X20、0"刪除、)

以游標移動至要刪除得位置 →按"DELETE"、

Can (取消):可消除最後鍵入緩衝區內得文字或符號、

當按"Can"時,在" _ "前得文字立刻取消、

功能鍵有:" POS"、"PROG"、"OFFSET/SETTING"、"SYSTEM"、"MESSAGE"、"GRAPHIC"、"CUSTOM",而各功能鍵代表顯示不同得功能畫面｡
(一) 按"POS"(功能)鍵,顯示如下:
壹、

1、按"絕對"(軟鍵),顯示:"絕對座標"畫面｡

2、 (1)按"相對"(軟鍵),顯示:"相對座標"畫面｡

(2) 按"相對" → (操作) (軟鍵),顯示:

3、按"總合"(軟鍵),同時顯示:"相對座標"、"絕對座標"、"機械座標"畫面｡

4、按"HNDL"(軟鍵),顯示:"手動插入"功能畫面、

5、按"(操作)"(軟鍵),顯示:

貳、
"操作監視"畫面:

操作方式:
按"POS"(功能鍵) → (軟鍵) →出現" MONI "

→按"MONI"(軟鍵) →顯示以上畫面、
(二)按"PROG"(功能)鍵,顯示如下:

1、按"程式"(軟鍵),顯示:
A、"加工程式"、 (於MEM [即"AUTO"]模式)

B、"編輯新加工程式"、 (於EDIT模式)

2、於"EDIT"模式,按"DIR"(軟鍵):顯示"程式記憶得使用量"及"程式一覽表"畫面、『包含:"登記程式數(USE)"、"剩餘程式數(空)"、"程式號碼(O NO、)"、"程式名稱(COMMENT)"、"登記得程式記憶容量(CHAR、)"、"剩餘可使用得程式記憶容量"｡』

3、

操作方式: EDIT模式、
按"PROG" (功能鍵) →程式 (軟鍵) → (操作) (軟鍵) → (軟鍵) →顯示以上畫面、
READ / PUNCH:可用於程式得傳輸、 (PC→CNC控制器或CNC控制器→PC)
EX-EDT:程式擴充編輯功能、 (選購)
4、

A. BG-EDT (背景編輯) :在程式執行中可進行其她程式得編輯、 (編輯方式与前景編輯相同)｡
操作方式: MEMORY / EDIT模式、
按"PROG"(功能鍵) → (操作) (軟鍵) → BG-EDT →顯示以下畫面、

→編輯新程式、 (例: O0003) →程式內容編輯完成、

→ (操作) → BG-END →跳回至編輯畫面｡
B、 O檢索: "程式號碼"檢索、 (記憶體中有許多程式時,可尋找一程式)
操作方式: MEMORY / EDIT模式、
O + ×××× (程式號碼) →按"O檢索" (軟鍵)、
例: 呼叫記憶體內之加工程式- "O1111"、

C、檢索↑、檢索↓:位址文字(X、Y、Z、S、∙∙∙∙)檢索、
操作方式: EDIT模式、
位址 + 數值 →按"檢索↑"或"檢索↓"、
例: 搜尋" X20、0 "、 (輸入" X20、0 ",再按"檢索↓"、)

(三)按"OFFSET/SETTING"(功能)鍵,顯示如下:

壹、
1、按"補正"(軟鍵):顯示"工具補正"畫面、 (可設定"刀具長度補正量"、"刀具半徑補正值"等資料、 )

A、 NO檢索:"番號"檢索、 (如上圖,例:"番號011",則輸入"11",再按"NO檢索"、)
B、 C、輸入:"刀具長度補正量"自動輸入、
操作方式: " OFFFSET/SETTING "(功能鍵)→補正(軟鍵)→輸入欲設定得"番號？" →" Z "鍵(字母鍵) → C、輸入
( ※使用此功能,必須先"Z軸"回"HOME",再將"相對座標-歸零[ Z 0、000 ]";否則,會造成長度補正量得誤差、 )
C、 +輸入: 可執行補正量得"加算"与"減算"、
D、 輸入: 功能与FANUC操作面板上之"INPUT"鍵相同、
2、按"SETING"(軟鍵),顯示以下畫面:

按"PAGE ↓"(功能鍵),顯示:

再按"PAGE ↓",顯示:

3、按"座標系"顯示:

一、加工原點(程式原點)設定:
加工原點位置得選擇:(1)素材基邊、(2)素材中心、(3)素材基邊偏移"××量"｡

(1)"素材基邊"尋邊求法: (用"3D-Taster")
操作方式: 手輪(Handle)模式、
A、步 驟: 按"POS(功能鍵)"→ "相對(軟鍵)" [切換至"相對座標"畫面] →移動軸向 (例: X軸) →至接觸工件邊→

按"X" (字母鍵) [此時畫面中得字元"X"~顯示"閃爍"]→

→ "起源(軟鍵)" → [此時畫面顯示X0、000]

→ Z軸提高至淨空高度→移動軸向" Y "→重覆上述步驟→完成尋邊(加工原點)動作、
(※加工原點設定,以素材基邊為準、測頭半徑"r",必須列入計算、)
B、 "工件座標系設定":
按"OFFSET/SETING(功能鍵)" → "座標系(軟鍵)" → 選擇欲設定得座標系?: 例:"G54" (可用游標鍵↑，↓或" NO檢索 ") →輸入: "X0"→"測量(軟鍵)"

→輸入: "Y0"→"測量(軟鍵)"→即完成"工件座標系設定"、

(2)素材中心:
操作方式: 手輪(Handle)模式、
A、步 驟: 按"POS(功能鍵)"→ "相對(軟鍵)" [切換至"相對座標"畫面] →移動軸向 (例:X軸) →至接觸工件邊→

按"X" (字母鍵) → "起源(軟鍵)" →按"Z" (字母鍵) → "起源(軟鍵)" →

Z軸提高至淨空高度→移動軸向至工件得另一側→至接觸工件邊→

產生一數據、 [例如: 畫面顯示: X120、000]→

移動X軸向,至"素材中心"、 [X120、0 / 2]→

→按"X" (字母鍵) → "起源(軟鍵)" →Z軸提高至淨空高度→移動軸向" Y "→重覆上述步驟→完成尋邊(加工原點)動作、
B、 "工件座標系設定": (設定与"素材基邊"方式相同、)
按"OFFSET/SETING(功能鍵)" → "座標系(軟鍵)" → 選擇欲設定得座標系?: "G54" → 輸入: "X0"→ "測量(軟鍵)" →輸入: "Y0"→ "測量(軟鍵)" →即完成"工件座標系設定"、
(3)素材基邊偏移"××量": (基點以素材左下角為依據、)

操作方式: 手輪(Handle)模式、
A、步 驟: 與(1)，(2)方式相同、
B、 "工件座標系設定": (設定与"素材基邊"方式相同、)
按"OFFSET/SETING(功能鍵)" → "座標系(軟鍵)" → 選擇欲設定得座標系?: "G54" → 輸入: "X0"→ "測量(軟鍵)" →輸入: "Y0"→ "測量(軟鍵)" →即完成"工件座標系設定"、

(※目前之G54座標值為加工素材得基點座標)
→移動游標至"X"欄位,輸入偏移量:" 100、 "→

→ "+ 輸入(軟鍵)" →

→"Y"欄位,輸入偏移量: " 80、 "→

→"+ 輸入(軟鍵)" →即完成"工件座標系設定"、

二、刀具長度補正量設定:

操作方式: 手輪(Handle)模式、
A. 步 驟: 移動"Z"軸→至刀尖接觸工件表面→

按"POS(功能鍵)"→ "總合(軟鍵)" →記錄"Z軸機械座標值"→

→按"OFFSET/SETING(功能鍵)" → "補正(軟鍵)" →選擇欲設定得補正號碼?:例:" 001" →輸入" Z軸機械座標值":" -640、7 "→
→ "輸入(軟鍵)"[或按"INPUT"(於操作面板)]→完成"刀具長度補正量"設定、

貳、

操作方式:
按"OFFSET/SETTING"(功能鍵) → →顯示以上畫面、
1、按"MACRO"鍵,顯示:

2、按"操作PN"鍵,顯示以下畫面:

※功能設定可用"↑";"↓"游標移動鍵,移動至所要得功能位置;"←";"→"游標移動鍵,可設定【ON/OFF】。）
OP STOP:設定為"ON"時,表示選擇性停止（M01）功能有效。

MAN-ABS:設定為"ON"時,表示將手動移動量加算至絕對座標。
PLAY BACK:設定為"ON"時,表示教導（TEACH IN）模式打開,此模式為將手動操作得到得X、Y、Z軸得機械位置當作程式位置記錄於記憶體內而製作程式。

操作方式:
將"PLAYBACK"模式切換至"ON"、( 即TEACH IN ["教導模式"功能] )→ 建立一新程式名稱,例: O1111→移動X軸至期望得位置→按"PROG"→鍵入"X" →顯示如圖示、

→按"INSERT"鍵→同理移動Y(或Z)軸→鍵入Y(或Z)→按"INSERT"鍵、 (以此方式記錄得機械位置值為"絕對座標" )→切換至"EDIT"模式,編輯程式、

※ 畫面中顯示之"X"、"Y"、"Z"值,為最小設定單位(1/1000) 、
MST LOCK:設定為"ON"時,所有得M、S、T碼都不會被執行,除了"M00、M01、M02、M30、M98、M99"以外。
AXES ILK:設定為"ON"時,可以使機械軸向不移動下執行NC指令或手動操作,座標畫面中機械座標值不變,但增量与絕對座標值繼續改變。
Z CANCEL:設定為"ON"時,在手動/自動操作中Z軸不移動,這個鎖定與機械鎖定都用來作程式模擬。
TL SKIP:設定為"ON"時,將現有刀具捨棄不用。（用於刀具壽命管理）
PGM RSTA:設定為"ON"時,程式再啟動功能有效。（當加工中發生刀具斷裂停機更換,希望從原程式內指定序號單節再開始加工得功能）
(例)
O1111;
N1 G90G54X0Y0;
N2 G01F1000;
N3 S250M03;
N4 X-200、Y-200、Z-200、;(假設:此處為"斷刀點",其餘動作皆未完成、)
N5 M19;
N6 X200、0Y200、0Z100、0;
N7 M30;
操作方式:
於斷刀位置,按"FEED HOLD"鍵→將"PGM RSTA"功能,切換至"ON"狀態(於操作PN畫面)→按"PROG"鍵→按"RESET"鍵→按"O"鍵後,再按"↑"鍵、(回到程式得開端)→輸入"N4",再按"↓"鍵(快速搜尋至斷刀點)→按→選擇"P型"→將模式選擇切換至"HANDLE",移動軸向、→將"PGM RSTA"功能關閉→切換至"MDI"模式,輸入"M03"→再切換至"AUTO"模式,執行後續得加工程式、
(四)按"SYSTEM"(功能)鍵,顯示如下:

(五)按"MESSAGE"(功能)鍵,顯示如下:

(六)"GRAPHIC"鍵,顯示路徑描繪功能、 (選購)

PAGE↓:

『FANUC』控制器螢幕面板說明:

(1)軟體鍵:軟體鍵由:1、"畫面選擇"鍵、2、"(操作)"鍵、3、"回復選單"鍵、4、"繼續選單"鍵構成,其各項功能顯示於CRT畫面下方｡

(回復選單鍵):回復至上一畫面時使用、
(繼續選單鍵):有後續選單畫面時使用、
(2)記憶卡介面:使用記憶卡,可用來執行"DNC"加工或參數、∙∙∙等資料之傳輸｡
