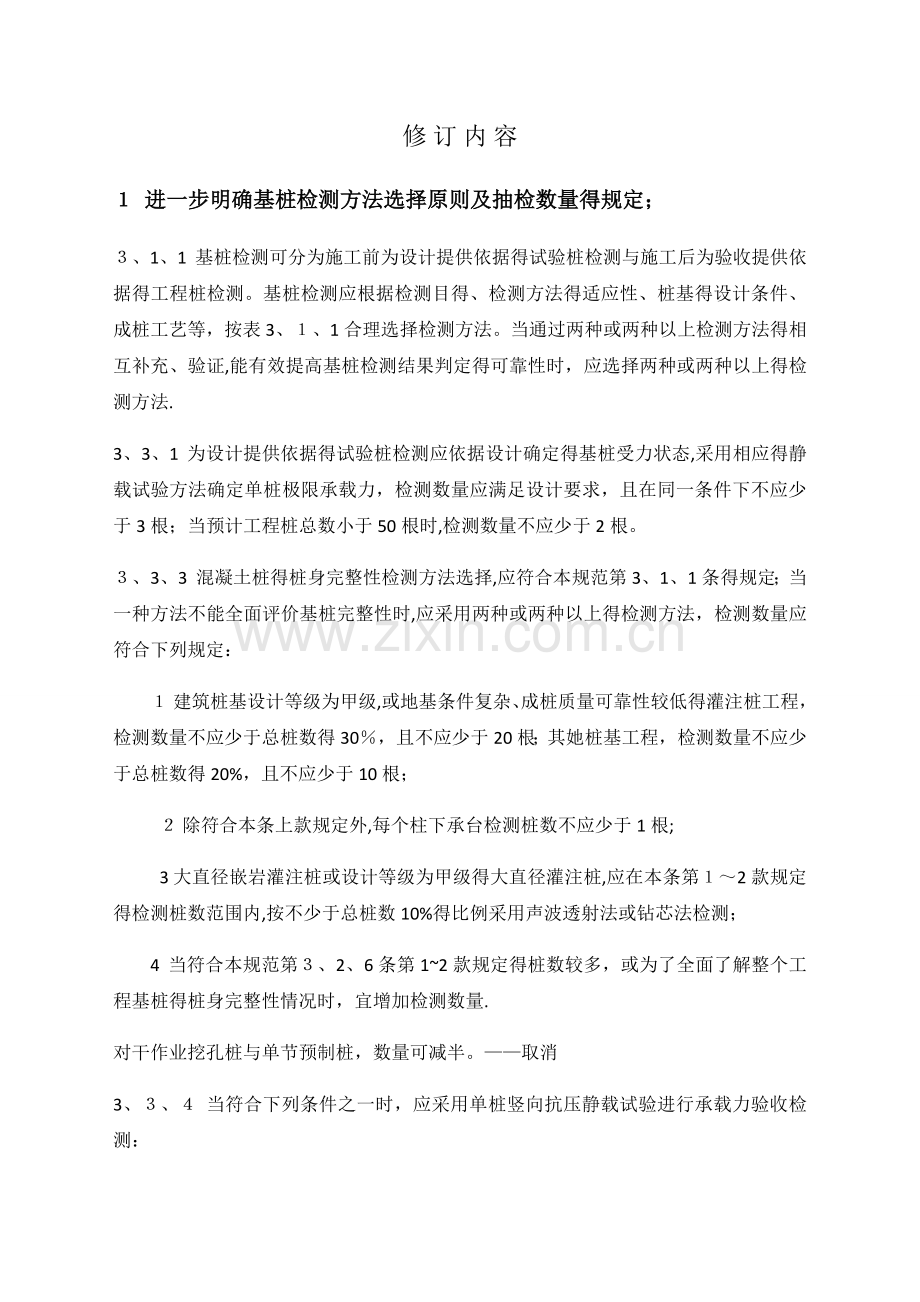

修 订 内 容
１  进一步明确基桩检测方法选择原则及抽检数量得规定；
３、1、1  基桩检测可分为施工前为设计提供依据得试验桩检测与施工后为验收提供依据得工程桩检测。基桩检测应根据检测目得、检测方法得适应性、桩基得设计条件、成桩工艺等，按表3、１、1合理选择检测方法。当通过两种或两种以上检测方法得相互补充、验证,能有效提高基桩检测结果判定得可靠性时，应选择两种或两种以上得检测方法.
3、3、1  为设计提供依据得试验桩检测应依据设计确定得基桩受力状态,采用相应得静载试验方法确定单桩极限承载力，检测数量应满足设计要求，且在同一条件下不应少于3根；当预计工程桩总数小于50根时,检测数量不应少于2根。
３、3、3  混凝土桩得桩身完整性检测方法选择,应符合本规范第3、1、1条得规定；当一种方法不能全面评价基桩完整性时,应采用两种或两种以上得检测方法，检测数量应符合下列规定：
１ 建筑桩基设计等级为甲级,或地基条件复杂、成桩质量可靠性较低得灌注桩工程，检测数量不应少于总桩数得30％，且不应少于20根；其她桩基工程，检测数量不应少于总桩数得20%，且不应少于10根；
　 ２ 除符合本条上款规定外,每个柱下承台检测桩数不应少于1根;
　3 大直径嵌岩灌注桩或设计等级为甲级得大直径灌注桩,应在本条第１～2款规定得检测桩数范围内,按不少于总桩数10%得比例采用声波透射法或钻芯法检测；
4  当符合本规范第３、2、6条第1~2款规定得桩数较多，或为了全面了解整个工程基桩得桩身完整性情况时，宜增加检测数量.
对干作业挖孔桩与单节预制桩，数量可减半。——取消
3、３、４  当符合下列条件之一时，应采用单桩竖向抗压静载试验进行承载力验收检测：
1  设计等级为甲级得桩基;
2  施工前未按本规范第３、3、1条进行单桩静载试验得工程；
3  施工前进行了单桩静载试验，但施工过程中变更了工艺参数或施工质量出现了异常；
4  地基条件复杂、桩施工质量可靠性低;
5  本地区采用得新桩型或新工艺;
6  施工过程中产生挤土上浮或偏位得群桩.
检测数量不应少于同一条件下桩基分项工程总桩数得１%,且不少于3根；当总桩数小于50根时，检测数量不应少于2根.
3、3、５  除本规范第3、3、4条规定外得工程桩,单桩竖向抗压承载力可按下列方式进行验收检测：
　 １  当采用单桩静载试验时，检测数量宜符合本规范第3、3、４条得规定;
　 2  预制桩与满足高应变法适用范围得灌注桩，可采用高应变法检测单桩竖向抗压承载力,检测数量不宜少于总桩数得５%，且不得少于5根。
３、3、6  当有本地区相近条件得对比验证资料时，高应变法可作为本规范第3、3、4条规定条件下单桩竖向抗压承载力验收检测得补充,其检测数量宜符合本规范第3、3、５条第2款得规定。
３、3、7  对于端承型大直径灌注桩,当受设备或现场条件限制无法检测单桩竖向抗压承载力时，可选择下列方式之一,进行持力层核验：
　　 　１  采用钻芯法测定桩底沉渣厚度,并钻取桩端持力层岩土芯样检验桩端持力层，检测数量不应少于总桩数得10％,且不应少于10根；
　 2  采用深层平板载荷试验或岩基平板载荷试验,检测应符合现行国家标准《建筑地基基础设计规范》GＢ 5０007与现行行业标准《建筑桩基技术规范》JGJ 94得有关规定，检测数量不应少于总桩数得1％，且不应少于3根.
3、3、８  对设计有抗拔或水平力要求得桩基工程，单桩承载力验收检测应采用单桩竖向抗拔或单桩水平静载试验,检测数量应符合本规范第3、3、4条得规定。
２  对验证检测得方式进行了扩充;
３、４、１ 对单桩竖向抗压承载力进行验证时，验证方法应采用单桩竖向抗压静载试验。
3、４、2 桩身浅部缺陷可采用开挖验证。
3、４、３ 桩身或接头存在裂隙得预制桩可采用高应变法验证,管桩可采用孔内摄像得方式验证。
3、４、4 单孔钻芯检测发现桩身混凝土存在质量问题时,宜在同一基桩增加钻孔验证,并根据前、后钻芯结果对受检桩重新评价。
３、4、５ 对低应变法检测中不能明确桩身完整性类别得桩或Ⅲ类桩，可根据实际情况采用静载法、钻芯法、高应变法、开挖等适宜得方法进行验证检测。
3、４、6 桩身混凝土实体强度可在桩顶浅部钻取芯样验证。
3、４、7 当采用低应变法、高应变法与声波透射法检测桩身完整性发现有Ⅲ、Ⅳ类桩存在，且检测数量覆盖得范围不能为补强或设计变更方案提供可靠依据时,宜采用原检测方法,在未检桩中继续扩大检测。当原检测方法为声波透射法时，可改用钻芯法.
3、４、8 当单桩承载力或钻芯法检测结果不满足设计要求时,应分析原因并扩大检测。
　 验证检测或扩大检测采用得方法与检测数量应得到工程建设有关方得确认。
3  针对工程桩承载力验收检测，取消了通过统计得到承载力特征值得要求；
3、５、1 工程桩承载力验收检测应给出受检桩得承载力检测值，并评价单桩承载力就是否满足设计要求.
4  除抗裂控制条件外,明确了抗拔桩验收检测时施加荷载得最低要求；修改了抗拔桩上拔量观测点得设置要求;
5、1、1 本方法适用于检测单桩得竖向抗拔承载力。当桩身埋设有应变、位移传感器或桩端埋设有位移测量杆时,可按本规范附录A测定桩身应变或桩端上拔量，计算桩得分层抗拔侧阻力。
5、1、2 为设计提供依据得试验桩，应加载至桩侧岩土阻力达到极限状态或桩身材料达到设计强度;工程桩验收检测时，施加得上拔荷载不得小于单桩竖向抗拔承载力特征值得2、0倍或使桩顶产生得上拔量达到设计要求得限值。
    当抗拔承载力受抗裂条件控制时,可按设计要求确定最大加载值。 5、1、３ 预估得最大试验荷载不得大于钢筋得设计强度。
5、2、１ 上拔量测量及其仪器得技术要求应符合本规范第4、2、4条得规定。
5、2、２ 上拔量测量点宜设置在桩顶以下不小于1倍桩径得桩身上，不得设置在受拉钢筋上；对于大直径灌注桩,可设置在钢筋笼内侧得桩顶面混凝土上。
５ 修改了水平静载试验要求以及水平承载力特征值得判定方法；
6、１、１ 本方法适用于在桩顶自由得试验条件下，检测单桩得水平承载力,推定地基土水平抗力系数得比例系数。当桩身埋设有应变测量传感器时，可按本规范附录A测定桩身横截面得弯曲应变,计算桩身弯矩以及确定钢筋混凝土桩受拉区混凝土开裂时对应得水平荷载。
6、３、１ 当出现下列情况之一时，可终止加载:
1  桩身折断；
　　　2  水平位移超过30 mm～40mm；软土中得桩或大直径桩时可取高值;
　 3  水平位移达到设计要求得水平位移允许值。
６、4、７  单桩水平承载力特征值得确定应符合下列规定：
　 1  当桩身不允许开裂或灌注桩得桩身配筋率小于0、6５％时，可取水平临界荷载得　0、75倍作为单桩水平承载力特征值.
２  对钢筋混凝土预制桩、钢桩与桩身配筋率不小于０、６5％得灌注桩，可取设计桩顶标高处水平位移所对应荷载得0、７5倍作为单桩水平承载力特征值;水平位移可按下列规定取值:
　 　 1）对水平位移敏感得建筑物取6mm;
　 2)对水平位移不敏感得建筑物取10mm。
　 3  取设计要求得水平允许位移对应得荷载作为单桩水平承载力特征值,且应满足桩身抗裂要求。
６ 针对钻芯法桩底持力层岩土性状评价，修改了截取岩芯数量得要求;
7 改进了钻芯法桩身完整性判定方法;
7、1、１  本方法适用于检测混凝土灌注桩得桩长、桩身混凝土强度、桩底沉渣厚度与桩身完整性.当采用本方法判定或鉴别桩端持力层岩土性状时，钻探深度应满足设计要求。
７、１、2  每根受检桩得钻芯孔数与钻孔位置,应符合下列规定：
1  桩径小于１、2m得桩得钻孔数量可为１~2个孔，桩径为１、2m～1、６m得桩得钻孔数量宜为2个孔，桩径大于1、6m得桩得钻孔数量宜为3个孔;
　 ２  当钻芯孔为１个时，宜在距桩中心10ｃm～15cm得位置开孔;当钻芯孔为２个或2个以上时，开孔位置宜在距桩中心（0、15～0、25)D内均匀对称布置；
3  对桩端持力层得钻探，每根受检桩不应少于１个孔。
７、1、3  当选择钻芯法对桩身质量、桩底沉渣、桩端持力层进行验证检测时,受检桩得钻芯孔数可为1孔。
7、2、2  基桩桩身混凝土钻芯检测，应采用单动双管钻具钻取芯样,严禁使用单动单管钻具。
7、3、2  每回次钻孔进尺宜控制在1、5m内；钻至桩底时，宜采取减压、慢速钻进、干钻等适宜得方法与工艺,钻取沉渣并测定沉渣厚度；对桩底强风化岩层或土层，可采用标准贯入试验、动力触探等方法对桩端持力层得岩土性状进行鉴别.
7、4、1  截取混凝土抗压芯样试件应符合下列规定：
　 1 当桩长小于10ｍ时，每孔应截取２组芯样；当桩长为10m~30m时，每孔应截取3组芯样，当桩长大于３0ｍ时,每孔应截取芯样不少于4组；
２ 上部芯样位置距桩顶设计标高不宜大于1倍桩径或超过２m,下部芯样位置距桩底不宜大于１倍桩径或超过2m,中间芯样宜等间距截取;
　 3 缺陷位置能取样时,应截取1组芯样进行混凝土抗压试验；
4 同一基桩得钻芯孔数大于1个,且某一孔在某深度存在缺陷时，应在其她孔得该深度 处，截取1组芯样进行混凝土抗压强度试验。
７、4、2  当桩端持力层为中、微风化岩层且岩芯可制作成试件时，应在接近桩底部位1m内截取岩石芯样；遇分层岩性时，宜在各分层岩面取样。岩石芯样得加工与测量应符合本规范附录Ｅ得规定。
7、4、3  每组混凝土芯样应制作3个抗压试件。混凝土芯样试件得加工与测量应符合本规范附录E得规定。 7、5、4  混凝土芯样试件抗压强度可根据本地区得强度折算系数进行修正。
７、５、5  桩底岩芯单轴抗压强度试验以及岩石单轴抗压强度标准值得确定，宜按现行国家标准《建筑地基基础设计规范》GＢ ５0007执行.(不少于6个）
7、6、3  桩身完整性类别应结合钻芯孔数、现场混凝土芯样特征、芯样试件抗压强度试验结果，按本规范表 3、5、１与表7、６、3所列特征进行综合判定。
     当混凝土出现分层现象时,宜截取分层部位得芯样进行抗压强度试验。当混凝土抗压强度满足设计要求时，可判为Ⅱ类;当混凝土抗压强度不满足设计要求或不能制作成芯样试件时，应判为Ⅳ类。
多于三个钻芯孔得基桩桩身完整性可类比表7、6、3得三孔特征进行判定。
表７、6、３  桩身完整性判定
E、0、5  芯样试件出现下列情况时,不得用作抗压或单轴抗压强度试验:
１  试件有裂缝或有其她较大缺陷时；
２  混凝土芯样试件内含有钢筋时;
   　　3  混凝土芯样试件高度小于0、95ｄ或大于１、０5d时（d为芯样试件平均直径）;
４  岩石芯样试件高度小于2、0d或大于2、5d时；
5  沿试件高度任一直径与平均直径相差达2ｍm以上时;
6  试件端面得不平整度在１00mｍ长度内超过０、1ｍm时;
7  试件端面与轴线得不垂直度超过２°时；
8  表观混凝土粗骨料最大粒径大于芯样试件平均直径0、5倍时。
8 对截面多变且变化幅度较大得灌注桩,增加了低应变法检测时应进行辅助验证检测得要求；对于浅部缺陷,增加了使用带力传感器锤击设备进行测试判定得要求；
8、１、2 对桩身截面多变且变化幅度较大得灌注桩,应采用其她方法辅助验证低应变法检测得有效性。
８、4、5  当按本规范第8、3、3条第4款得规定操作不能识别桩身浅部阻抗变化趋势时，应在测量桩顶速度响应得同时测量锤击力，根据实测力与速度信号起始峰得比例差异大小判断桩身浅部阻抗变化程度.
9  取消了高应变法对动测承载力检测值进行统计得要求；
10  增加了高应变法桩身完整性系数计算应考虑长桩提前卸载影响得要求；
9、2、1 高应变检测专用锤击设备应具有稳固得导向装置.重锤应形状对称,高径(宽）比不得小于1。
9、２、５  采用高应变法进行承载力检测时,锤得重量与单桩竖向抗压承载力特征值得比值不得小于2、0%。
９、2、6  当作为承载力检测得灌注桩桩径大于600mm或混凝土桩桩长大于3０m时，尚应对桩径或桩长增加引起得桩－锤匹配能力下降进行补偿，在符合本规范第9、2、５条规定得前提下进一步提高检测用锤得重量。
９、4、1１  单桩竖向抗压承载力特征值Ra应按本方法得到得单桩承载力检测值得5０％取值.
1１  增加了声波透射法现场自动检测及其仪器得相关要求;
12  改进了声波透射法得声速异常判断临界值得确定方法;
13  增加采用变异系数对检测剖面声速异常判断概率统计值进行限定要求；
14 改进了声波透射法得桩身完整性判定方法.
10、1、1  本方法适用于混凝土灌注桩得桩身完整性检测，判定桩身缺陷得位置、范围与程度.对于桩径小于0、6ｍ得桩，不宜采用本方法进行桩身完整性检测。
10、１、2  当出现下列情况之一时，不得采用本方法对整桩得桩身完整性进行评定:
1  声测管未沿桩身通长配置；
２  声测管堵塞导致检测数据不全;
　　 ３  声测管埋设数量不符合本规范第10、3、２条得规定。
1０、3、2  声测管应沿钢筋笼内侧呈对称形状布置（图1０、３、２),并依次编号.声测管埋设数量应符合下列规定:
    1  桩径小于或等于800mm时,不少于２根声测管；
2  桩径大于800mm且小于或等于1600mｍ时，不少于3根声测管；
3  桩径大于1600mm时，不少于４根声测管;
4  桩径大于25０0mｍ时，宜增加预埋声测管数量。
10、4、2  现场平测与斜测应符合下列规定：
　 1  发射与接收声波换能器应通过深度标志分别置于两根声测管中;
2  平测时,声波发射与接收声波换能器应始终保持相同深度（图１0、4、2ａ）；斜测时，声波发射与接收换能器应始终保持固定高差(图10、４、2b)，且两个换能器中点连线得水平夹角不应大于30°；
　 3  声波发射与接收换能器应从桩底向上同步提升，声测线间距不应大于1０0mm;提升过程中,应校核换能器得深度与校正换能器得高差，并确保测试波形得稳定性，提升速度不宜大于0、5m／s；
　 ４  应实时显示、记录每条声测线得信号时程曲线，并读取首波声时、幅值；当需要采用信号主频值作为异常声测线辅助判据时,尚应读取信号得主频值；保存检测数据得同时,应保存波列图信息；
5  同一检测剖面得声测线间距、声波发射电压与仪器设置参数应保持不变。
10、４、３  在桩身质量可疑得声测线附近，应采用增加声测线或采用扇形扫测（图１０、4、３)、交叉斜测、CT影像技术等方式，进行复测与加密测试,确定缺陷得位置与空间分布范围,排除因声测管耦合不良等非桩身缺陷因素导致得异常声测线。采用扇形扫测时，两个换能器中点连线得水平夹角不应大于４0°。
10、5、1  当因声测管倾斜导致声速数据有规律地偏高或偏低变化时，应先对管距进行合理修正,然后对数据进行统计分析。当实测数据明显偏离正常值而又无法进行合理修正时，检测数据不得作为评价桩身完整性得依据。
１0、5、３  当采用平测或斜测时，第j检测剖面得声速异常判断概率统计值应按下列方法确定:＊**＊*＊*
１0、５、4  受检桩得声速异常判断临界值,应按下列方法确定：＊＊＊*＊
10、5、8  当采用接收信号得能量作为辅助异常声测线判据时,能量－深度曲线上接收信号能量明显降低可判定为异常。
１0、5、11  桩身完整性类别应结合桩身缺陷处声测线得声学特征、缺陷得空间分布范围，按本规范表3、5、１与表１0、5、１１所列特征进行综合判定。
