新建变电站土建全套.doc

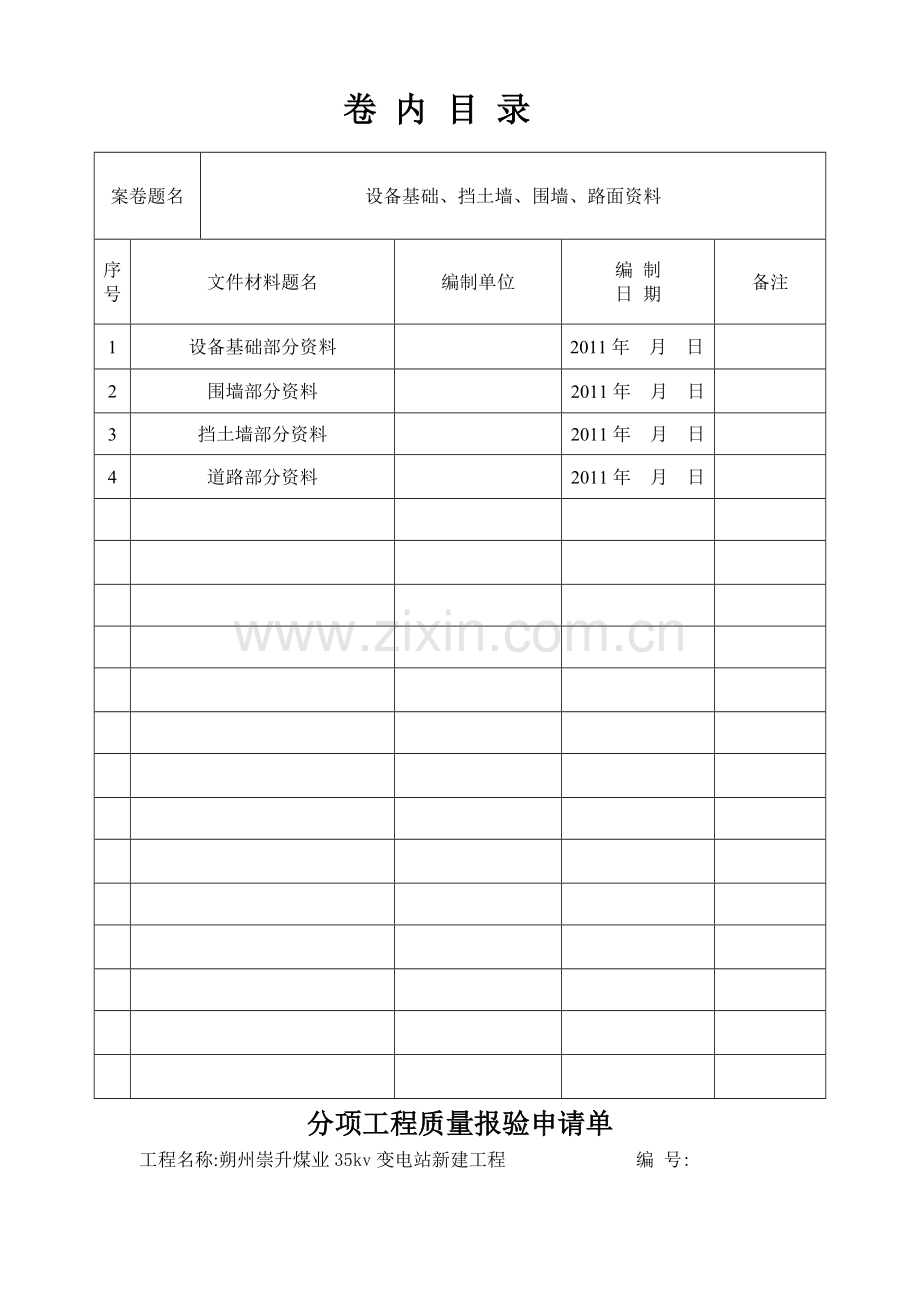

卷 内 目 录
案卷题名
设备基础、挡土墙、围墙、路面资料
序号
文件材料题名
编制单位
编 制
日 期
备注
1
设备基础部分资料

2011年 月 日

2
围墙部分资料

2011年 月 日

3
挡土墙部分资料

2011年 月 日

4
道路部分资料

2011年 月 日

分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙定位放线分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:定位放线分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
单位工程定位放线检验批质量验收记录
编号: 表5、2、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙
分项工程名称
围墙基础
验收部位
基槽
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
控制桩测设
根据建(构)筑物得主轴线设控制桩。桩深度应超过冰冻土层。各建(构)筑物不应于4个

控制桩测设符合质量标准要求

2
平面控制桩精度
应符合二级导线得精度要求

控制桩精度符合要求

3
高程控制精度
应符合三级水准得精度要求

√
√
√
√
√
√
√
√
√
√

4
全站仪定位精度
应符合现行有关标准得规定

√
√
√
√
√
√
√
√
√
√

施工单位检查结果
符合质量标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙抹灰分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
一般抹灰工程检验批质量验收记录
编号:
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙
分项工程名称
围墙抹灰
验收部位
抹灰面
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183-2008
专业工长(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位
验收记录
主控项目
1
层粘结及面层(注1)☆
抹灰层与基层之间及各抹灰层之间必须粘结牢固,抹灰层应无脱层、空鼓,层面应无爆灰与裂缝

无脱层、空鼓,裂缝现象

2
基层表面
抹灰前基层表面得尘土、污垢、油渍等应清除干净,并洒水润湿

基层表面无尘土、污垢、油渍等现象符合规定要求

3
材料品种与性能
抹灰所用材料得品种与性能应符合设计要求。水泥得凝结时间与安定性复验应合格。砂浆得配合比应符合设计要求

材料得品种、性能及配合比符合设计要求

4
操作要求
抹灰工程应分层进行。当抹灰总厚度大于或等于30mm时,应采取加强措施。不同材料集体交接处表面得抹灰,应采取防止开裂得加强措施,当采用加强网时,加强网与各基体得搭接宽度不应小于150mm

操作程序及采取得加强措施符合规定要求

5
护角与门窗框与墙体间缝隙得填塞质量
护角材料、高低符合现行施工标准得规定;门窗框与墙体间缝隙填塞密实

符合现行施工标准得规定

一般项目
1

表面质量
普通抹灰
表面应光滑、洁净、接槎平整,分格缝应清晰

表面质量符合规定标准

高级抹灰
表面应光滑、洁净、颜色均匀、无抹纹,分格缝与灰线应清晰美观
2
细部质量
护角、孔洞、槽、盒周围得抹灰表面应整齐、光滑;管道后面得抹灰表面应平整

一般抹灰工程检验批质量验收记录
编号: (续表)
类
别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)
单位
验收记录
一般
项
目
3
层与层之间材料要求、层总厚度
抹灰层得总厚度应符合设计要求;水泥砂浆不得抹在石灰砂浆层上;罩面石膏灰不得抹在水泥砂浆层上

使用材料及总厚度符合规定要求

4
分格缝得质量
抹灰分格缝得设置应符合设计要求,宽度与深度应均匀,表面应光滑,棱角应整齐

5
滴水线、滴水槽
滴水线(槽)应整齐顺直,滴水线应内高外低,滴水槽宽度与深度均不应小于10mm

6
立面垂直度
高级抹灰
≤3
mm

普通抹灰
≤4
mm
4
4
3
3
3
3
3

7
表面平整度(注2)
高级抹灰
≤2
mm

普通抹灰
≤4
mm
4
4
4
4
4
3
3

8
阴阳角方正(注3)
高级抹灰
≤2
mm

普通抹灰
≤4
mm
3
3
3
3
4
3
3

9
分格条(缝)直线度
高级抹灰
≤3
mm

普通抹灰
≤4
mm
4
4
3
3
3
4
3

10
墙裙、勒角上口直线度
高级抹灰
≤3
mm

普通抹灰
≤4
mm
4
3
4
3
4
4
4

注1:对外墙与顶棚得抹灰层质量检验时,该项为强制性条文;
注2:顶棚抹灰,表面平整度可不检查,但应平顺;
注3:普通抹灰,阴角方正可不检查。
施工单位检查结果
符合设计要求及规定标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位
验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
水性涂料涂饰检验批质量验收记录
编号:
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙
分项工程名称
围墙粉刷
验收部位
粉刷面
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183-2008
专业工长(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位
验收记录
主控项目
1
涂料品种、型号与性能
应符合设计要求与现行有关标准得规定

符合设计要求及现行有关标准规定

2
涂饰颜色与图案
应符合设计要求

符合设计要求

3
涂饰综合质量
涂料应涂饰均匀、粘结牢固,不得漏涂、透底、起皮与掉粉

符合规定标准

4
基层处理
应温与、界面应清晰

一般项目
1

涂层与其她装修材料与设备衔接处
应吻合,界面应清晰

2
涂料质量
颜色
普通
涂饰
均匀一致

均匀一致

高级
涂饰
均匀一致

泛碱、咬色
普通
涂饰
允许少量轻微

高级
涂饰
不允许

薄涂料流坠、疙瘩
普通
涂饰
允许少量轻微

符合要求

高级
涂饰
不允许

薄涂料砂眼、刷纹
普通
涂饰
允许少量轻微砂眼,刷纹通顺

符合要求

高级
涂饰
无砂眼、无刷纹

分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,大门焊接安装分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙粉刷分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,联合配电室基础转砌体分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:砖墙砌体分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,主控配电室托墙梁模板拆除分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量检验分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,联合配电室托墙梁模板安装分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:模板安装分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙基槽开挖分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:基槽验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙基础3:7灰土分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:取样检验分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
Q/GDW 183—2008
灰土地基工程检验批质量验收记录
编号: 表5、2、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙基础
分项工程名称
围墙
验收部位
基础3:7灰土
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
地基承载力
必须符合设计求

符合设计要求

2
配合比
必须符合设计求

符合设计要求

3
压实系数
必须符合设计求

符合设计要求

4
接槎质量
接槎平整、密实,留槎位置、方法、顺序正确,墙角、桩基、承重窗间墙下无接缝、上下层接缝距离应大于500mm

符合设计及现行规范标准

一般项目
1
石灰粒径
≤5
mm
5
4
4
4
4
5
5

2
土料有机质含量
≤5%

4
4
4
5
4
5
5

3
土颗粒粒径
≤15
mm
15
14
13
15
14
13
13

4
含水量(与要求得最优含水量比较)
±2%

2
2
2
1
2
2
2

5
分层厚度偏差(与设计要求比较)
±50
mm
48
49
47
48
46
49
49

6
顶面标高偏差
±15
mm
15
14
14
14
13
13
13

7
表面平整偏差
≤15
mm
14
13
15
14
14
15
15

8
基坑几何尺寸
应大于或等于设计值

施工单位
检查结果
符合设计要求及规定标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙基础测量、放线分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:定位放线分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
单位工程定位放线检验批质量验收记录
编号: 表5、2、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙大门
分项工程名称
围墙大门
验收部位
基础定位放线
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
控制桩测设
根据建(构)筑物得主轴线设控制桩。桩深度应超过冰冻土层。各建(构)筑物不应于4个

控制桩测设符合质量标准要求

2
平面控制桩精度
应符合二级导线得精度要求

控制桩精度符合要求

3
高程控制精度
应符合三级水准得精度要求

√
√
√
√
√
√
√
√
√
√

4
全站仪定位精度
应符合现行有关标准得规定

√
√
√
√
√
√
√
√
√
√

施工单位检查结果
符合质量标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙砖砌体分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
土方开挖工程检验批质量验收记录
编号: 表5、3、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
基槽土方工程
分项工程名称
围墙及大门
验收部位
基槽
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
基底土性
应符合设计要求

松次岩石层

2
边坡、表面坡度
应符合设计要求与现行有关标准规定。表面坡度设计无要求时,应向排水沟方向做不小于2%得坡度。

边坡、表面坡度符合要求

3
标高偏差
桩基、基坑、基槽
0～-50
mm
32
36
28
21
45
37

挖方场地平整
人工
+10～-30

机械
±50

管沟
0～-50

地(路)面基层
0～-20

4
长度、宽度(由设计中心线向两边量)偏差
桩基、基坑、基槽
+20～0
mm
12
16
13
14
10
16

挖方场地平整
人工
+20～0

机械
+50～0

管沟
+50～0

一般项目
1
表面平整度
桩基、基坑、基槽
≤20
mm
11
12
15
19
11
14

挖方场地平整
人工
≤20

机械
≤50

管沟
≤20

地(路)面基层注)
≤20

施工单位检查结果
符合规定标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注:地(路)面基层得偏差只适用于直接在挖、填方上做地(路)面得基层。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,围墙砖砌体分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:质量验收分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
配筋砌体工程检验批质量验收记录
编号: 表5、6、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
围墙基础
分项工程名称
围墙
验收部位
基槽转砌体
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
钢筋得品种、规格、数量与质量
必须符合设计要求与现行有关标准得规定

钢筋得品种、规格、数量与质量符合设计要求及相关标准规定

2
混凝土得强度等级
构造柱、芯柱、组合砌体构件、配筋砌体剪力墙构件得混凝土得强度等级应符合设计要求与现行有关标准得规定

3
冬期施工措施
必须符合设计要求与现行有关标准得规定

4
块材强度、外加剂
必须符合色剂要求与现行有关标准得规定

块料强度符合设计要求及有关标准规定

5
砂浆品种、强度等级
必须符合色剂要求与现行有关标准得规定。砌筑砂浆严禁采用山砂与混合粉

砂浆得强度等级符合设计要求及现行规定

6
马牙槎及拉结钢筋
马牙槎应先进后退,预留得拉结钢筋应位置正确,施工中不得任意弯折

马牙槎及拉结筋符合规定标准

7
芯柱
对配筋混凝土小型空心砌块砌体,芯柱混凝土应在装配式楼盖处贯通,不得削弱芯柱截面尺寸

8
柱中心线位移
≤10
mm
10
9
9
10
10
8
9
9
9

9
柱层间错位
≤8
mm

10
柱垂直度
每层
≤10
mm

全高
≤10m
≤15
mm

＞10m
≤20
mm

砖砌体工程检验批质量验收记录
编号: 表5、6、1(续表)
类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录

1
水平灰缝内钢筋
设置在砌体水平灰缝内得钢筋,应居中置于灰缝中。水平灰缝厚度应大于钢筋直径4mm以上。砌体外露面砂浆保护层厚度不应小于15mm

水平灰缝内钢筋符合标准

2
砌体灰缝内得钢筋防腐
设置在潮湿环境或有化学侵蚀性介质得环境中得砌体灰缝内得钢筋应采取防腐措施

按规定采取防腐措施

3
网状钢筋及位置
应符合设计要求

4
组合砌体及拉结筋
组合砖砌体构件,竖向受力钢筋保护层应符合设计要求,距砖砌体表面得距离不应小于5mm;拉结筋两端应设弯钩,拉结筋及箍筋得位置应正确

组合砌体及拉结钢筋符合有关规定要求

5
砌块砌体钢筋搭接
配筋砌块砌体剪力墙中,采用搭接接头得受力钢筋搭接长度不应小于35倍钢筋直径,且不应少于300mm
mm
√
√
√
√
√
√
√
√
√

施工单位检查结果
符合规定标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,1＃、2＃主变基础土方分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:检验记录分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
土方开挖工程检验批质量验收记录
编号: 表5、3、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
1＃、2＃主变基础
分项工程名称
1＃、2＃主变基础挖坑
验收部位
基础土方
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
基底土性
应符合设计要求

符合设计要求

2
边坡、表面坡度
应符合设计要求与现行有关标准规定。表面坡度设计无要求时,应向排水沟方向做不小于2%得坡度。

符合设计要求与现行有关标准规定

3
标高偏差
桩基、基坑、基槽
0～-50
mm
０
０
０
０
０
０

挖方场地平整
人工
+10～-30

机械
±50

管沟
0～-50

地(路)面基层
0～-20

4
长度、宽度(由设计中心线向两边量)偏差
桩基、基坑、基槽
+20～0
mm
12
16
13
14
10
16

挖方场地平整
人工
+20～0

机械
+50～0

管沟
+50～0

一般项目
1
表面平整度
桩基、基坑、基槽
≤20
mm
11
12
15
19
11
14

挖方场地平整
人工
≤20

机械
≤50

管沟
≤20

地(路)面基层注)
≤20

施工单位检查结果
符合规定标准
班组长: 项目专业质量检查员:
项目专业技术负责人: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) 年 月 日
注:地(路)面基层得偏差只适用于直接在挖、填方上做地(路)面得基层。
分项工程质量报验申请单
工程名称:朔州崇升煤业35kv变电站新建工程 编 号:
致:山西诚威工程监理有限公司朔州分部项目监理部:
根据施工承包合同得规定,1＃、2＃主变基础模板安装分项工程现已施工完毕,经项目部自检,质量符合国家标准与技术规范以及本工程设计得要求,请予以审查/验收。
附件:模板安装检验记录分项工程质量验收记录
施工项目部(章):
项目经理:
日 期:
专业监理工程师审查意见:
专业监理工程师:
日 期:
本表一式 份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存 份。
设备基础模板安装工程检验批质量验收记录
编号: 表6、3、1
单位(子单位)
工程名称
朔州崇升煤业35kv变电站新建工程
分部(子分部)
工程名称
1＃、2＃主变基础
分项工程名称
主变基础模板工程
验收部位
模板制作安装
施工单位
大同长诚建设有限公司
项目经理

施工执行标准名称及编号
Q/GDW 183—2008
专业工长
(施工员)

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
模板及其支架
应根据工程结构形式、荷载大小、地基土类别、施工设备与材料供应等条件进行设计。应具有足够得承载能力、刚度与稳定性,能可靠地承受浇筑混凝土得重量、侧压力以及施工荷载

支撑有足够得承载力、刚度、稳定性,承受混凝土得重量及施工荷载

2
避免隔离剂沾污
在涂刷模板隔离剂时,不得沾污钢筋与混凝土接槎处

无沾污现象

3
预埋件制作质量
预埋件制
