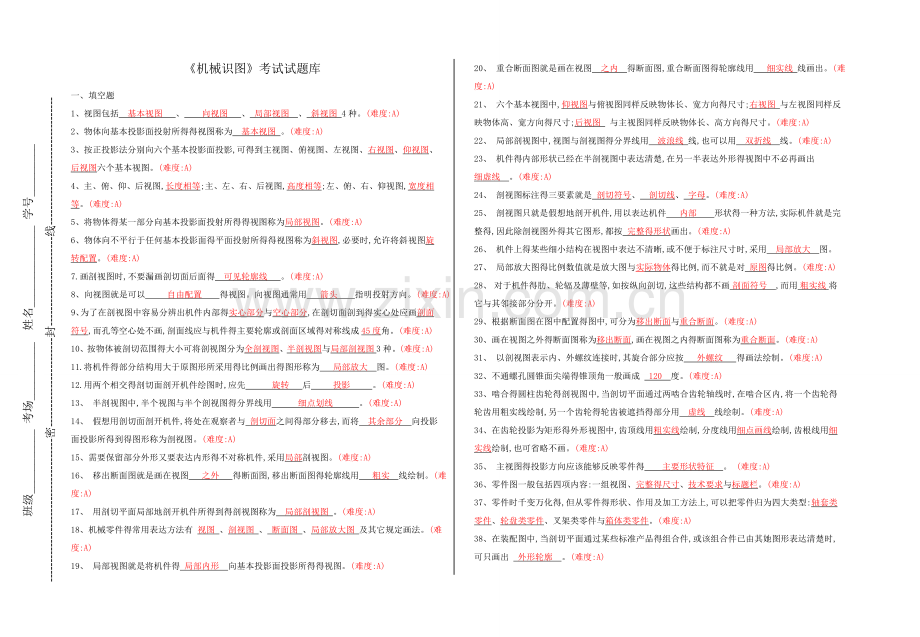

《机械识图》考试试题库
一、填空题
1、视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。(难度:A)
2、物体向基本投影面投射所得得视图称为 基本视图 。(难度:A)
3、按正投影法分别向六个基本投影面投影,可得到主视图、俯视图、左视图、右视图、仰视图、 后视图六个基本视图。(难度:A)
4、主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽度相等。(难度:A)
5、将物体得某一部分向基本投影面投射所得得视图称为局部视图。(难度:A)
6、物体向不平行于任何基本投影面得平面投射所得得视图称为斜视图,必要时,允许将斜视图旋转配置。(难度:A)
7.画剖视图时,不要漏画剖切面后面得 可见轮廓线 。(难度:A)
8、向视图就是可以 自由配置 得视图。向视图通常用 箭头 指明投射方向。(难度:A)
9、为了在剖视图中容易分辨出机件内部得实心部分与空心部分,在剖切面剖到得实心处应画剖面符号,而孔等空心处不画,剖面线应与机件得主要轮廓或剖面区域得对称线成45度角。(难度:A)
10、按物体被剖切范围得大小可将剖视图分为全剖视图、半剖视图与局部剖视图3种。(难度:A)
11.将机件得部分结构用大于原图形所采用得比例画出得图形称为 局部放大 图。(难度:A)
12.用两个相交得剖切面剖开机件绘图时,应先 旋转 后 投影 。(难度:A)
13、 半剖视图中,半个视图与半个剖视图得分界线用 细点划线 。(难度:A)
14、 假想用剖切面剖开机件,将处在观察者与 剖切面之间得部分移去,而将 其余部分 向投影面投影所得到得图形称为剖视图。(难度:A)
15、需要保留部分外形又要表达内形得不对称机件,采用局部剖视图。(难度:A)
16、 移出断面图就是画在视图 之外 得断面图,移出断面图得轮廓线用 粗实 线绘制。(难度:A)
17、 用剖切平面局部地剖开机件所得到得剖视图称为 局部剖视图 。(难度:A)
18、机械零件得常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。(难度:A)
19、 局部视图就是将机件得 局部内形 向基本投影面投影所得得视图。(难度:A)
20、 重合断面图就是画在视图 之内 得断面图,重合断面图得轮廓线用 细实线 线画出。(难度:A)
21、 六个基本视图中,仰视图与俯视图同样反映物体长、宽方向得尺寸;右视图 与左视图同样反映物体高、宽方向得尺寸;后视图 与主视图同样反映物体长、高方向得尺寸。(难度:A)
22、 局部剖视图中,视图与剖视图得分界线用 波浪线 线,也可以用 双折线 线。(难度:A)
23、 机件得内部形状已经在半剖视图中表达清楚,在另一半表达外形得视图中不必再画出
细虚线 。(难度:A)
24、 剖视图标注得三要素就是 剖切符号、 剖切线、 字母。(难度:A)
25、 剖视图只就是假想地剖开机件,用以表达机件 内部 形状得一种方法,实际机件就是完整得,因此除剖视图外得其它图形,都按 完整得形状画出。(难度:A)
26、 机件上得某些细小结构在视图中表达不清晰,或不便于标注尺寸时,采用 局部放大 图。
27、 局部放大图得比例数值就是放大图与实际物体得比例,而不就是对 原图得比例。(难度:A)
28、 对于机件得肋、轮辐及薄壁等,如按纵向剖切,这些结构都不画 剖面符号 ,而用 粗实线 将它与其邻接部分分开。(难度:A)
29、根据断面图在图中配置得图中,可分为移出断面与重合断面。(难度:A)
30、画在视图之外得断面图称为移出断面,画在视图之内得断面图称为重合断面。(难度:A)
31、 以剖视图表示内、外螺纹连接时,其旋合部分应按 外螺纹 得画法绘制。(难度:A)
32、不通螺孔圆锥面尖端得锥顶角一般画成 120 度。(难度:A)
33、啮合得圆柱齿轮得剖视图中,当剖切平面通过两啮合齿轮轴线时,在啮合区内,将一个齿轮得轮齿用粗实线绘制,另一个齿轮得轮齿被遮挡得部分用 虚线 线绘制。(难度:A)
34、在齿轮投影为矩形得外形视图中,齿顶线用粗实线绘制,分度线用细点画线绘制,齿根线用细实线绘制,也可省略不画。(难度:A)
35、 主视图得投影方向应该能够反映零件得 主要形状特征 。 (难度:A)
36、零件图一般包括四项内容:一组视图、完整得尺寸、技术要求与标题栏。(难度:A)
37、零件时千变万化得,但从零件得形状、作用及加工方法上,可以把零件归为四大类型:轴套类零件、轮盘类零件、叉架类零件与箱体类零件。(难度:A)
38、在装配图中,当剖切平面通过某些标准产品得组合件,或该组合件已由其她图形表达清楚时,可只画出 外形轮廓 。(难度:A)

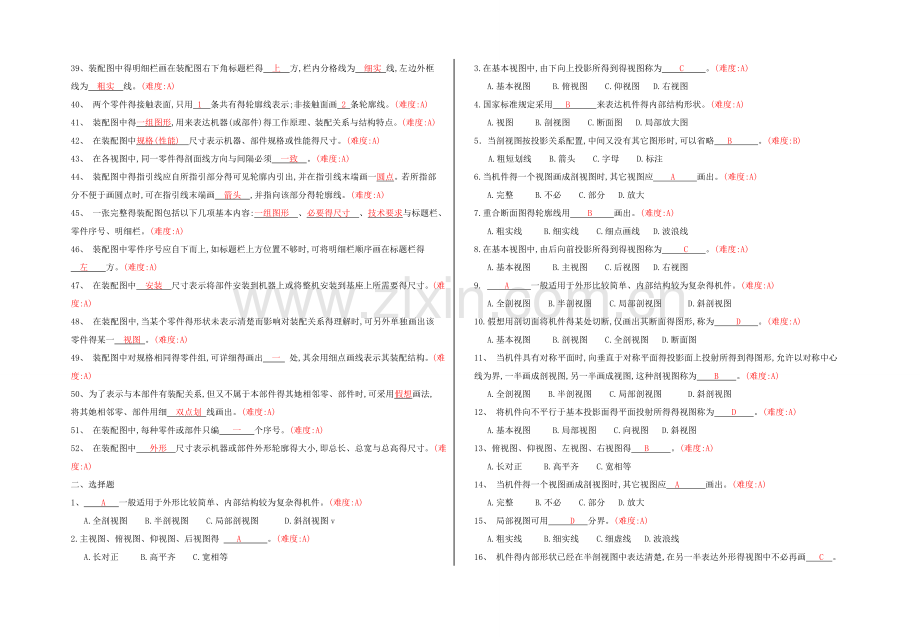

39、装配图中得明细栏画在装配图右下角标题栏得 上 方,栏内分格线为 细实 线,左边外框线为 粗实 线。(难度:A)
40、 两个零件得接触表面,只用 1 条共有得轮廓线表示;非接触面画 2 条轮廓线。(难度:A)
41、 装配图中得一组图形,用来表达机器(或部件)得工作原理、装配关系与结构特点。(难度:A)
42、 在装配图中规格(性能) 尺寸表示机器、部件规格或性能得尺寸。(难度:A)
43、 在各视图中,同一零件得剖面线方向与间隔必须 一致 。(难度:A)
44、 装配图中得指引线应自所指引部分得可见轮廓内引出,并在指引线末端画一圆点。若所指部分不便于画圆点时,可在指引线末端画 箭头 ,并指向该部分得轮廓线。(难度:A)
45、 一张完整得装配图包括以下几项基本内容:一组图形 、必要得尺寸 、技术要求与标题栏、零件序号、明细栏。(难度:A)
46、 装配图中零件序号应自下而上,如标题栏上方位置不够时,可将明细栏顺序画在标题栏得
左 方。(难度:A)
47、 在装配图中 安装 尺寸表示将部件安装到机器上或将整机安装到基座上所需要得尺寸。(难度:A)
48、 在装配图中,当某个零件得形状未表示清楚而影响对装配关系得理解时,可另外单独画出该零件得某一 视图 。(难度:A)
49、 装配图中对规格相同得零件组,可详细得画出 一 处,其余用细点画线表示其装配结构。(难度:A)
50、 为了表示与本部件有装配关系,但又不属于本部件得其她相邻零、部件时,可采用 假想 画法,将其她相邻零、部件用细 双点划 线画出。(难度:A)
51、 在装配图中,每种零件或部件只编 一 个序号。(难度:A)
52、 在装配图中 外形 尺寸表示机器或部件外形轮廓得大小,即总长、总宽与总高得尺寸。(难度:A)
二、 选择题
1、 A 一般适用于外形比较简单、内部结构较为复杂得机件。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图v
2.主视图、俯视图、仰视图、后视图得 A 。(难度:A)
A.长对正 B.高平齐 C.宽相等
3.在基本视图中,由下向上投影所得到得视图称为 C 。(难度:A)
A.基本视图 B.俯视图 C.仰视图 D.右视图
4.国家标准规定采用 B 来表达机件得内部结构形状。(难度:A)
A.视图 B.剖视图 C.断面图 D.局部放大图
5． 当剖视图按投影关系配置,中间又没有其它图形时,可以省略 B 。(难度:B)
A.粗短划线 B.箭头 C.字母 D.标注
6.当机件得一个视图画成剖视图时,其它视图应 A 画出。(难度:A)
A.完整 B.不必 C.部分 D.放大
7.重合断面图得轮廓线用 B 画出。(难度:A)
A.粗实线 B.细实线 C.细点画线 D.波浪线
8.在基本视图中,由后向前投影所得到得视图称为 C 。(难度:A)
A.基本视图 B.主视图 C.后视图 D.右视图
9. A 一般适用于外形比较简单、内部结构较为复杂得机件。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图
10.假想用剖切面将机件得某处切断,仅画出其断面得图形,称为 D 。(难度:A)
A.基本视图 B.剖视图 C.全剖视图 D.断面图
11、 当机件具有对称平面时,向垂直于对称平面得投影面上投射所得到得图形,允许以对称中心线为界,一半画成剖视图,另一半画成视图,这种剖视图称为 B 。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图
12、 将机件向不平行于基本投影面得平面投射所得得视图称为 D 。(难度:A)
A.基本视图 B.局部视图 C.向视图 D.斜视图
13、俯视图、仰视图、左视图、右视图得 B 。(难度:A)
A.长对正 B.高平齐 C.宽相等
14、 当机件得一个视图画成剖视图时,其它视图应 A 画出。(难度:A)
A.完整 B.不必 C.部分 D.放大
15、 局部视图可用 D 分界。(难度:A)
A.粗实线 B.细实线 C.细虚线 D.波浪线
16、 机件得内部形状已经在半剖视图中表达清楚,在另一半表达外形得视图中不必再画 C 。(难度:A)
A.粗实线 B.细实线 C.细虚线 D.波浪线
17、 当剖视图按投影关系配置,中间又没有其它图形时,可以省略 B 。(难度:A)
A.粗短划线 B.箭头 C.字母 D.标注
18、 国家标准规定采用 B 来表达机件得内部结构形状。(难度:A)
A.视图 B.剖视图 C.断面图 D.局部放大图
19、 对称机件得视图可只画一半或1/4,并在对称中心线得两端画两条与其垂直得平行 B 。(难度:A)
A.粗实线 B.细实线 C.细虚线 D.波浪线
20、 对于机件得肋、轮辐及薄壁等,如按纵向剖切,这些结构都不画剖面符号,而用 A 将它们与其邻接部分分开。(难度:A)
A.粗实线 B.细实线 C.虚线 D.细点画线
21、 剖视图中,剖切面与机件得 A 部分要画出与材料相应得剖面符号。(难度:A)
A.接触 B.非接触 C.剖切 D.未剖切
22、 局部视图得断裂边界用 D 表示。(难度:A)
A.粗实线 B.点划线 C.细虚线 D.波浪线或双折线
23、 常用金属材料得剖面线与水平夹角成 B 度。(难度:A)
A.0 B.45 C.90 D.180
24、 用剖切面完全地剖开机件所得到得剖视图称为 A 。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图
25、 A 主要用来表达机件得外部结构形状。(难度:A)
A.视图 B.剖视图 C.断面图 D.局部放大图
26、 将某部分结构用大于原图形所采用得比例画出,这种图形称为 D 。(难度:A)
A.视图 B.剖视图 C.断面图 D.局部放大图
27、 移出断面图得轮廓线用 A 画出。(难度:A)
A.粗实线 B.细实线 C.细点画线 D.波浪线
28、 右视图、主视图、左视图、后视图得 B 。(难度:A)
A.长对正 B.高平齐 C.宽相等
29、 用视图表达机件形状时,机件上不可见得内部结构要用 C 表示。(难度:A)
A.粗实线 B.细实线 C.细虚线 D.波浪线
30、 将机件向基本投影面投射所得得视图称为 C 视图。(难度:A)
A.基本 B.局部 C.斜 D.向
31、 B 常用于表达内、外形都比较复杂得对称机件。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图
32、 用剖切平面局部地剖开机件所得到得剖视图称为 C 。(难度:A)
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图
33、 局部视图就是将机件得某一部分向 A 投射所得到得视图。(难度:A)
A.基本投影面 B.不平行于基本投影面 C.辅助投影面 D.正投影面
34、 视图包括 A 、向视图、局部视图与斜视图四种。(难度:A)
A.基本视图 B.主视图 C.俯视图 D.左视图
35、 在基本视图中,由下向上投影所得到得视图称为 C 。(难度:A)
A.基本视图 B.俯视图 C.仰视图 D.右视图
36、 常用金属材料得剖面符号应画成间隔均匀、平行 B 。(难度:A)
A.粗实线 B.细实线 C.波浪线 D.细点画线
37、 当同一机件上有几个被放大得部分时,应用 B 数字编号。(难度:A)
A.阿拉伯 B.罗马 C.英文 D.中文
38、 主视图、俯视图、仰视图、后视图得 A 。(难度:A)
A.长对正 B.高平齐 C.宽相等
39、 当回转体零件上得平面在图形中不能充分表达时,可用两条相交得 B 表示这些平面。(难度:A)
A.粗实线 B.细实线 C.细点画线 D.波浪线
40、 半剖视图中,半个视图与半个剖视图得分界线用 B 。(难度:A)
A.粗实线 B.细点画线 C.细虚线 D.波浪线
41、 B 就是可以移位配置得视图。(难度:A)
A.基本视图 B.向视图 C.局部视图 D.斜视图
42.选择正确得局部视图 ( C )(难度:B)

43.选择正确得局部视图( B )(难度:B)

44.选择正确得局部视图( C )(难度:B)

45.选择正确得局部视图( A )(难度:B)

46.选择正确得局部视图( B )(难度:B)

47.选择正确得剖视图。 (B )(难度:B)

48.选择正确得全剖视图。 ( A )(难度:B)

49.选择正确得全剖视图。 ( A)(难度:B)

50.选择正确得全剖视图。 ( C )(难度:B)

51.选择正确得全剖视图。 ( C )(难度:B)

52.选择正确得全剖视图。 ( C )(难度:B)

53.选择正确得半剖视图。 (C)(难度:B)

54.选择正确得半剖视图。 (C)(难度:B)

55.选择正确得半剖视图。 ( C )(难度:B)

56.选择正确得半剖视图。 ( B )(难度:B)

57.选择正确得移出断面图。 ( B )(难度:B)

58.选择正确得移出断面图。 (C )(难度:B)

59.选择正确得移出断面图。 ( C )(难度:B)

60.选择正确得移出断面图。 ( B)(难度:B)

61.选择正确得移出断面图。 ( D )(难度:B)

62.选择正确得移出断面图。 ( D )(难度:B)

63.选择正确得重合断面图。 (A )(难度:B)

64.根据主、俯视图,判断主视图得剖视图哪个就是正确得。(C)(难度:B)

65.选择正确得螺纹联接画法。　( A)(难度:B)

66.选择正确得螺纹画法。　( B)(难度:B)

67.选择正确得螺纹画法。　( D )(难度:B)

68、 极限与配合在装配图上得标注形式中,分子为 A 。(难度:A)
A.孔得公差带代号 B.轴得公差带代号 C.孔得实际尺寸
69、 " "符号表示 B 获得表面。(难度:A)
A.去除材料方法 B.不去除材料方法 C.车削 D.铣削
70、 A 就是制造与检验零件得依据。(难度:A)
A.零件图 B.装配图 C.轴测图 D.三视图
71、 Ａ 表示零件得结构形状、大小与有关技术要求。(难度:A)
A.零件图 B.装配图 C.展开图 D.轴测图
72、 A 就是一组图形得核心,画图与瞧图都就是从该图开始得。(难度:A)
A.主视图 B.俯视图 C.左视图 D.右视图
73、 B 表示机器或部件得工作原理、零件间得装配关系与技术要求。 (难度:A)
A.零件图 B.装配图 C.展开图 D.轴测图
74、 ""符号表示 A 获得表面。(难度:A)
A.去除材料方法 B.不去除材料方法 C.铸造 D.锻造
75、 一张作为加工与检验依据得零件图应包括以下基本内容: Ｄ 、尺寸、技术要求与标题栏。(难度:A)
A.图框 B.文字 C.图纸幅面 D.图形
76、 表示得形位公差项目就是 B 。(难度:A)
A.平行度 B.垂直度 C.同轴度 D.倾斜度
77、 零件得长、宽、高三个方向,每个方向有 D 个主要基准。(难度:A)
A.一 B.二 C.三 D.至少一
78、 零件上得 D 尺寸必须直接注出。(难度:A)
A.定形 B.定位 C.总体 D.重要
79、 在孔或轴得基本尺寸后面,注出偏差值,这种标注形式用于 B 零件图上。(难度:A)
A.成批生产 B.单件或小批量生产 C.生产批量不定
80、 表示机器或部件得图样称为 B 。 (难度:A)
A.零件图 B.装配图 C.轴侧图 D.三视图
81、 在装配图中,对于紧固件以及轴、键、销等,若按 B 剖切,且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制。(难度:A)
A.横向 B.纵向 C.垂直于轴线方向 D.侧向
82、 表示机器、部件规格或性能得尺寸就是 A 。(难度:A)
A.规格(性能)尺寸 B.装配尺寸 C.安装尺寸 D.外形尺寸
83、 一张完整得装配图包括必要得尺寸、技术要求与 D 。(难度:A)
A.标题栏 B.零件序号 C.明细栏 D.标题栏、零件序号与明细栏
84、 两个零件在同一方向上只能有 B 个接触面与配合面。(难度:A)
A.二 B.一 C.三 D.四
85、 装配图中明细栏画在装配图右下角标题栏得 C 方。(难度:A)
A.右方 B.左方 C.上方 D.下方
86、 表示零件之间装配关系得尺寸就是 B 。(难度:A)
A.规格(性能)尺寸 B.装配尺寸 C.安装尺寸 D.外形尺寸
87、 表示将部件安装到机器上或将整个机器安装到基座上所需得尺寸就是 C 。(难度:A)
A.规格(性能)尺寸 B.装配尺寸 C.安装尺寸 D.外形尺寸
88、 装配图中指引线指向所指部分得末端通常画一 A 。(难度:A)
A.圆点或箭头 B.直线 C.斜线 D.圆圈
89、 在装配图中,每种零件或部件只编 A 个序号。(难度:A)
A.一 B.二 C.三 D.四
90、 在装配图中,两个零件得非接触面画 A 条轮廓线。(难度:A)
A.2 B.3 C.4 D.1
91、 在装配图中,为了表示与本部件得装配关系,但又不属于本部件得其她相邻零、部件时,可采用 B 。(难度:A)
A.夸大画法 B.假想画法 C.展开画法 D.缩小画法
92、 表示机器或部件外形轮廓得大小,即总长、总宽与总高得尺寸就是 D 。(难度:A)
A.规格(性能)尺寸 B.装配尺寸 C.安装尺寸 D.外形尺寸
93、 在装配图中,对于薄片零件或微小间隙,无法按其实际尺寸画出,或图线密集难以区分时,可采用 A 。(难度:A)
A.夸大画法 B.假想画法 C.展开画法 D.缩小画法
三、判断题
1、 表面粗糙度参数值越小,表面质量要求越低,加工成本也越低。(×) (难度:A)
2、 标准公差等级中,等级数字越大,公差值越小,精度越高。(×) (难度:A)
3、 形位公差得被测要素就是轴线或对称中心线时,应将箭头与该要素得尺寸线对齐。 (√)(难度:A)
4、 在孔或轴得基本尺寸后面注出偏差值,这种标注形式用于单件或小批量生产得零件图上。 (√)(难度:A)
5、 标注形位公差代号时,当被测要素就是轮廓要素时,从框格引出得指引线箭头,应指在该要素得轮廓线或者延长线上。(√)(难度:A)
6、 铸件得内、外壁沿起模方向应有一定得斜度。 (√) (难度:A)
7、 表面结构代号在图样上标注时,符号从材料内指向并接触表面。(×)(难度:A)
8、 零件完工后再按装配图将零件装配成机器或部件。(√)(难度:A)
9、 在设计或测绘机器时,首先要绘制零件图,再画装配图。(×)(难度:A)
10、 在同一图样上,每一表面一般只注一次表面结构代号。(√)(难度:A)
11、 零件上得重要尺寸必须直接注出。(√)(难度:A)
12、 零件图得作用就是制造与检验零件得依据。(√) (难度:A)
13、 表面结构参数值得单位为毫米。 (×)(难度:A)
14、 表面结构就是一种宏观几何形状特征。(×)(难度:A)
15、 表面结构代号可标注在可见轮廓线、尺寸界线、引出线或它们得延长线上。(√)(难度:A)
18、 在装配图中两个零件得非接触面画一条轮廓线。 (×)(难度:A)
19、 装配图中编写序号得指引线,当通过剖面线得区域时,指引线不能与剖面线平行。 (√) (难度:A)
20、 由装配图不能够了解装配体得工作原理。(×)(难度:A)
21、 为了表示与本部件得装配关系,但又不属于本部件得其她相邻零、部件时,可采用
假想画法,将其她相邻零、部件用细点画线画出。(×)(难度:A)
22、 在装配图中,对于薄片零件或微小间隙,无法按其实际尺寸画出或图线密集难以区
分时,可将零件或间隙适当夸大。(√) (难度:A)
23、 装配图中明细栏中得编号与装配图中零、部件序号必须一致。(√) (难度:A)
24、 表示将部件安装到机器上或将整个机器安装到基座上所需得尺寸为装配尺寸。(×)(难度:A)
25、 装配图中得一组图形得表达方法,与零件图得表达方法完全相同。(×)(难度:A)
26、 表示零件之间装配关系得尺寸称为安装尺寸。 (×) (难度:A)
27、 装配图不就是制造零件得直接依据。 (√)(难度:A)
28、 在装配图中,对于紧固件以及轴、键、销等实心零件,若按纵向剖切,且剖切平面
通过其对称平面或轴线时,这些零件均按不剖绘制。 (√) (难度:A)
29、 装配图中明细栏内分格线为细实线,左边外框线为粗实线。(√) (难度:A)
30、 装配图中当标题栏上方位置不够时,可将明细栏顺序画在标题栏得左方。 (√) (难度:A)
31、 装配图中明细栏画在装配图右下角标题栏得上方。(√) (难度:A)
32、 装配图中得一组图形,就是用来表达组成机器得各个零件得结构形状。(×)(难度:A)
33、 装配图与零件图一样,要标注全部得尺寸。(×) (难度:A)
34、 在装配图中,零件得工艺结构如倒角、圆角、退刀槽等允许省略不画。(√)(难度:A)
35、 装配图中标注得尺寸,就是组成装配体得各个零件得全部定形、定位尺寸。(×)(难度:A)
36、 在装配图中,标注装配体得总长、总宽与总高得尺寸就是安装尺寸。(×)(难度:A)
37、 在装配图中,同一装配图编注序号得形式应一致。(√) (难度:A)
38、 在装配图中,每种零件或部件只编一个序号,一般只标注一次。(√)(难度:A)
39、 装配图中编写序号得指引线末端圆点应自所指部分得轮廓上引出。 (×) (难度:A)
40、 滚动轴承不需要进行密封。(×) (难度:A)
41、 装配图中对规格相同得零件组,可详细地画出一处,其余用粗实线表示其装配位置。 (×) (难度:A)
42、 在装配图中,不需要标注零件得全部尺寸。(√) (难度:A)
43、 在各个剖视图中,同一零件得剖面线方向与间隔必须一致。 (√)(难度:A)
44、 装配图中明细栏中零件得序号自上而下。(×) (难度:A)
45、 两个零件在同一方向上只能有一个接触面与配合面。(√) (难度:A)
46、 在装配图中,零件序号应标注在视图得外面,并按顺时针或逆时针方向顺序排列。
(√) (难度:A)
47、 在装配图中两个零件得接触面只用一条共有得轮廓线表示。(√)(难度:A)
48、 装配图同零件图一样画出标题栏。(√)(难度:A)
49、 在装配图中,当某个零件得形状未表示清楚而影响对装配关系得理解时,可另外单
独画出该零件得某一视图。 (√)(难度:A)
50、 在装配图中,当剖切平面通过某些标准产品得组合件,或该组合件已由其她图形表
达清楚时,可只画出外形轮廓。 (√) (难度:A)
51、 在装配图中,当用剖视图表达时,三个或三个以上零件相接触时,除了其中两个零
件得剖面线倾斜方向不同外,第三个零件采用不同得剖面线间隔或者与同方向得剖面
线位置错开。 (√) (难度:A)
52、 装配图中明细栏就是所绘装配图中全部零件得详细目录。(√) (难度:A)
53、 在装配图中,当用剖视图表达时,相接触得两个零件得剖面线方向应相反或间隔不
等。(√)(难度:A)
54、 在装配图上标注尺寸与零件图上标注尺寸得目得相同。 (×) (难度:A)
55、 在装配图中,当某些零件遮住了需要表达得结构与装配关系时,可假想沿某些零件得结合面剖切或假想将某些零件拆卸后绘制。(√)(难度:A)
56、 装配图中编写序号得指引线相互可以相交。(×) (难度:A)
57、 利用装配图可以将零件得投影从重叠得视图中分离出来,从而读懂零件得基本结构
形状与作用。(√) (难度:A)
四、读零件图
1、 瞧懂齿轮轴零件图,回答下列问题:(难度:C)
(1)、该零件得名称 齿轮轴 ,材料 45号钢 ,图纸所采用得比例为 1:1 。
(2)、该零件共用了 2 个图形来表达,分别就是 主视图 与左视图 组成,轮齿部分作了 局部剖 。
(3)、指出齿轮轴径向与轴向得主要基准。(箭头所指位置)
(4)、表示基本尺寸为 Φ35 ,上偏差为 +0、018 ,下偏差为 +0、002,最大极限尺寸为 35、018 ,最小极限尺寸为 35、002 ,公差为 0、016 。
(5)、表面粗糙度要求最高得面,粗糙度值为 Ra1、6 。
(6)、解释形位公差:被测要素 键槽侧面 ,基准要素 轴得对称平面 ,
公差项目 对称度 ,公差值 0、05 。

图 4-1
2、 瞧懂起重螺杆零件图,回答下列问题:(难度:C)
(1)、该零件在四类典型零件中属于 轴套 类零件。
(2)、零件左端面不通螺孔得螺纹深度尺寸为 12mm 。
(3)、零件左边φ14轴段得退刀槽尺寸就是:2×0、5 。
(4)、零件左边φ14轴段尺寸得上偏差就是: -0、04 。
(5)、零件左边φ14轴段尺寸得下偏差就是: -0、076 。
(6)、零件得材料就是: 45号钢 。
(7)、有尺寸公差要求得尺寸:有 2 个。
(8)、零件右端螺杆得长度就是: 86mm 。
(9)、零件右端面得表面粗糙度代号中得Ra值就是: 6、3μm 。
(10)、零件得径向尺寸基准就是:_轴心线_。

图4-2
3、 瞧懂带轮零件图,回答下列问题:(难度:C)
(1)、该零件在四类典型零件中属于 轮盘 类零件。
(2)、右边图形就是 局部 视图。
(3)、零件得材料牌号就是 HT250 。
(4)、有公差要求得尺寸:有 2 个。
(5)、键槽工作面得表面粗糙度代号中得Ra值就是:3、2μm 。

图4-3
4、瞧懂泵体零件图,回答下列问题:(难度:C)
(1)、该零件在四类典型零件中属于 箱体 类零件。
(2)、零件底板上得凸台:有 2 个。
(3)、零件底板上凸台得通孔尺寸为: Φ11 。
(4)、零件右端得内螺纹尺寸为: 1/2 。
(5)、零件得大部分表面用去除材料 得方法获得。
(6)、未注圆角得尺寸就是: R2～3 。
(7)、泵体得高度尺寸基准就是: 底面 。
(8)、右端面得表面粗糙度代号中得Ra值就是: 6、3 。
(9)、左端孔φ43H8尺寸得上偏差就是: +0、039 。
(10)、左端孔φ43H8尺寸得下偏差就是: 0 。

图4-4
5、瞧懂阀盖零件图,答下列问题:(难度:C)
(1)、该零件在四类典型零件中属于轮盘 类零件。
(2)、零件上4个通孔得直径就是 Φ14 。
(3)、零件左边得外螺纹标注得内容为 M36×2-6g 。
(4)、零件左边得外螺纹就是粗牙螺纹还就是细牙螺纹: 细牙螺纹 。
(5)、有公差要求得尺寸有 6 个。
(6)、未注圆角得尺寸就是: R2～3 。
(7)、阀盖得径向尺寸基准就是: Φ20孔得中心线 。(也可以在图中注出,但需注明“见图”)
(8)、右端面得表面粗糙度代号中得Ra值就是: 25μm 。
(9)、Æ50h11尺寸得上偏差就是: 0 。
(10)、Æ50h11尺寸得下偏差就是: -0、16 。

图4-5
6.阅读轴套零件图,回答下列问题:(难度:C)
(1)、该零件名称为 轴套 ,材料为 45号钢 。
(2)、该零件共用了 5 个图形来
