把手上方有启用/禁用开关按钮,可以启用或禁用把手上得拍摄键
检查拍摄得图像:REC CHECK,播放刚拍摄得内容2秒
变焦:将ZOOM开关设置为SERVO,就可以用马达驱动变焦,此时不可使用变焦环
将ZOOM开关设为MANUAL,可使用变焦环
FOCUS ASSIST: 图像中心区放大,方便聚焦
按下IRIS键切换如何调整镜头光圈:
AUTO IRIS:自动调整光圈
MANUAL IRIS:手动调整光圈
FOCUS/RING 键:更改分配给聚焦环得功能
FOCUS:调整焦距
IRIS:调整光圈
∞:摄像机首先在远处聚焦,然后切换成手动聚焦
当将FOCUS开关移动至∞处时,开关自动返回至M(手动)
由于聚焦与光圈在手动模式下都使用聚焦环进行调整,因此二者不能同时设置为manual,应一个为manual,一个为auto
在自动光圈模式下,可使用IRIS旁边得iris拨盘校正镜头光圈
增益:
显示太暗时,调整增益使显示变亮
手动模式下,使用GAIN开关切换增益:
L:正常情况下在此设置(0dB)
M:增加图像放大器增益。(默认就是为6dB)
H:增加图像放大器增益(默认值为12dB)
可以通过“开关模式”显示屏上得中档增益与高档增益设置数值,来更改两档对应得增益值
ND FILTER:更改光量(分光度降低1/4 1/16 1/64三档)
手动调节白平衡:
1， 切换手动
2， 设置快门速度
3， 利用同光源中得白色物体设定白平衡
4， 将white bal开关设置为A或B
5， 按下AWB键,等待几秒钟

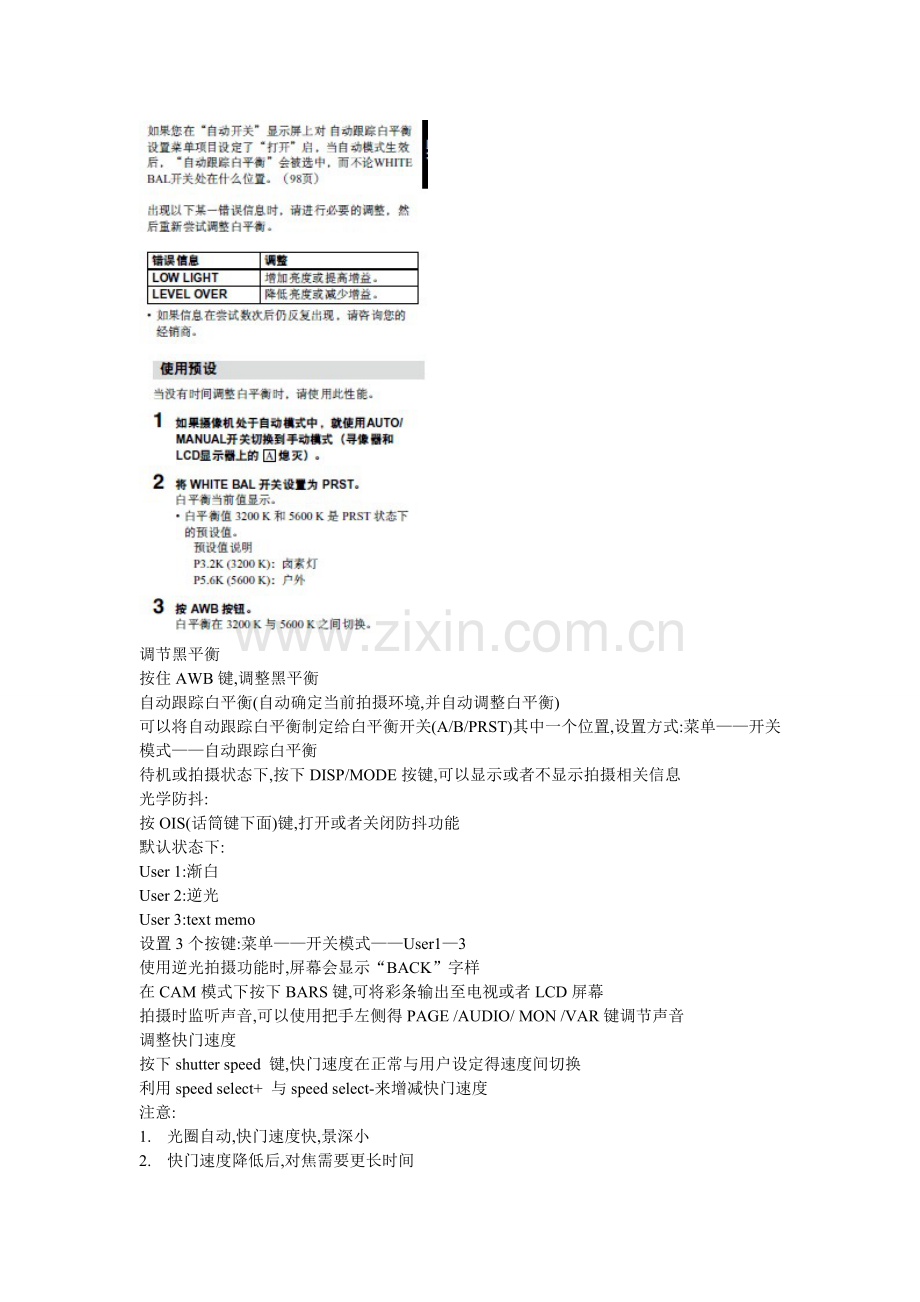

调节黑平衡
按住AWB键,调整黑平衡
自动跟踪白平衡(自动确定当前拍摄环境,并自动调整白平衡)
可以将自动跟踪白平衡制定给白平衡开关(A/B/PRST)其中一个位置,设置方式:菜单——开关模式——自动跟踪白平衡
待机或拍摄状态下,按下DISP/MODE按键,可以显示或者不显示拍摄相关信息
光学防抖:
按OIS(话筒键下面)键,打开或者关闭防抖功能
默认状态下:
User 1:渐白
User 2:逆光
User 3:text memo
设置3个按键:菜单——开关模式——User1—3
使用逆光拍摄功能时,屏幕会显示“BACK”字样
在CAM模式下按下BARS键,可将彩条输出至电视或者LCD屏幕
拍摄时监听声音,可以使用把手左侧得PAGE /AUDIO/ MON /VAR键调节声音
调整快门速度
按下shutter speed 键,快门速度在正常与用户设定得速度间切换
利用speed select+ 与speed select-来增减快门速度
注意:
1. 光圈自动,快门速度快,景深小
2. 快门速度降低后,对焦需要更长时间
3. 快门速度越快,灵敏度越低
一般情况下,快门速度正常,则显示器上无显示;快门速度调整后,相应得速度则显示在屏幕上
声音记录:
Input 1/2开关 在镜头右下侧
使用内置麦克风,将CH1 SELECT 开关切换为INT (L) 将CH2 SELECT开关切换为 INT(R)
使用外置麦克风

AUDIO LEVEL 调节内置麦克风得记录电平
播放:
开机,按下MODE键,MCR指示灯亮起(每按一次MODE,机器在camera与mcr间切换)
