《建筑力学》形成性考核答案.doc

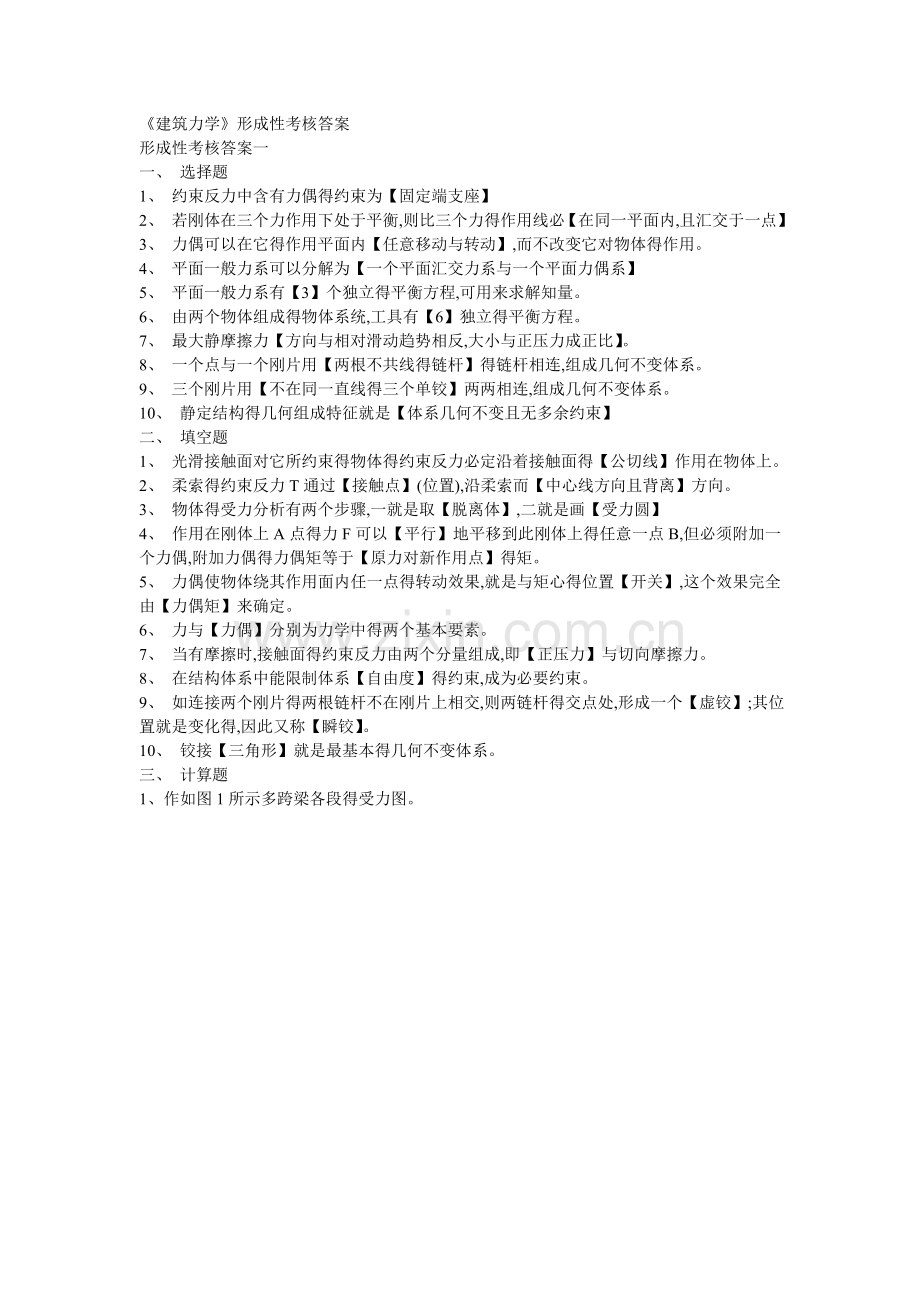

《建筑力学》形成性考核答案
形成性考核答案一
一、 选择题
1、 约束反力中含有力偶得约束为【固定端支座】
2、 若刚体在三个力作用下处于平衡,则比三个力得作用线必【在同一平面内,且汇交于一点】
3、 力偶可以在它得作用平面内【任意移动与转动】,而不改变它对物体得作用。
4、 平面一般力系可以分解为【一个平面汇交力系与一个平面力偶系】
5、 平面一般力系有【3】个独立得平衡方程,可用来求解知量。
6、 由两个物体组成得物体系统,工具有【6】独立得平衡方程。
7、 最大静摩擦力【方向与相对滑动趋势相反,大小与正压力成正比】。
8、 一个点与一个刚片用【两根不共线得链杆】得链杆相连,组成几何不变体系。
9、 三个刚片用【不在同一直线得三个单铰】两两相连,组成几何不变体系。
10、 静定结构得几何组成特征就是【体系几何不变且无多余约束】
二、 填空题
1、 光滑接触面对它所约束得物体得约束反力必定沿着接触面得【公切线】作用在物体上。
2、 柔索得约束反力T通过【接触点】(位置),沿柔索而【中心线方向且背离】方向。
3、 物体得受力分析有两个步骤,一就是取【脱离体】,二就是画【受力圆】
4、 作用在刚体上A点得力F可以【平行】地平移到此刚体上得任意一点B,但必须附加一个力偶,附加力偶得力偶矩等于【原力对新作用点】得矩。
5、 力偶使物体绕其作用面内任一点得转动效果,就是与矩心得位置【开关】,这个效果完全由【力偶矩】来确定。
6、 力与【力偶】分别为力学中得两个基本要素。
7、 当有摩擦时,接触面得约束反力由两个分量组成,即【正压力】与切向摩擦力。
8、 在结构体系中能限制体系【自由度】得约束,成为必要约束。
9、 如连接两个刚片得两根链杆不在刚片上相交,则两链杆得交点处,形成一个【虚铰】;其位置就是变化得,因此又称【瞬铰】。
10、 铰接【三角形】就是最基本得几何不变体系。
三、 计算题

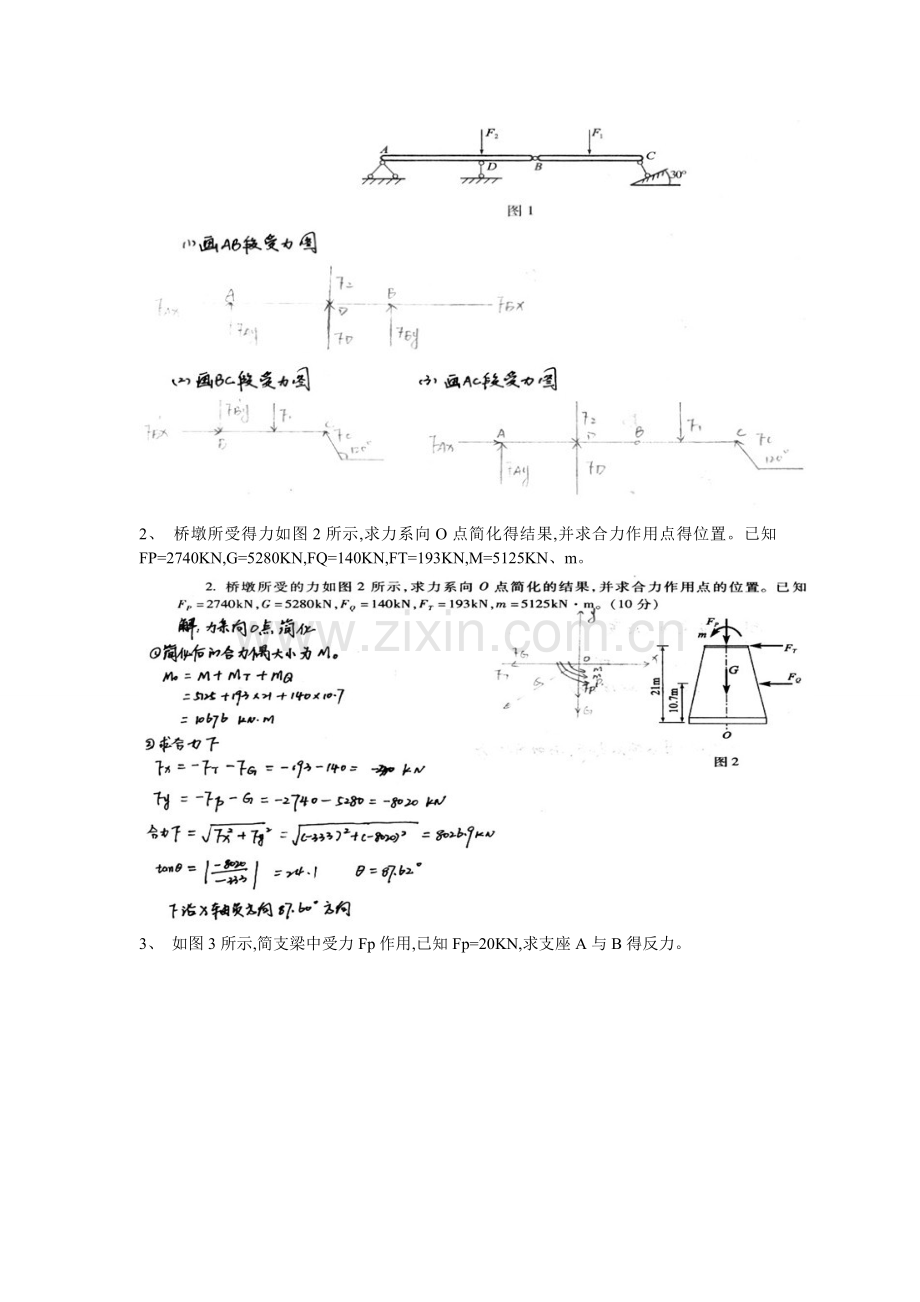

1、作如图1所示多跨梁各段得受力图。

2、 桥墩所受得力如图2所示,求力系向O点简化得结果,并求合力作用点得位置。已知FP=2740KN,G=5280KN,FQ=140KN,FT=193KN,M=5125KN、m。

3、 如图3所示,简支梁中受力Fp作用,已知Fp=20KN,求支座A与B得反力。

4、 如图4所示,试分析图示结构体系得几何组成。

5、 三铰拱桥如图5所示。已知FQ=300KN,L=32m,h=10m。求支座A与B得反力。

6、 求图6所示物体系统得支座反力。

7、 判断图7中物体能否平衡？并求物体所受摩擦力得大小与方向。
(1) 图7(a)物体重G=200N,拉力Fp=5N,Fs=0、25;
(2) 图7(b)物体重G=20N,压力Fp=50N,Fs=0、3。

形成性考核答案二
作业2
一、 选择题
1、 在一对【大小相等、方向相反】位于杆件得纵向平面内得力偶作用下,杆件将产生弯曲变形,杆得轴线由直线弯曲成曲线。
2、 截面法计算静定平面桁架,其所取脱离体上得未知轴力数一般不超过【3】个。
3、 圆截面杆受力如图1所示,使杆发生弯曲变形得就是【力偶M1】
4、 如图2所示各梁中|M|为最小者就是图【D】
5、 关于平面弯曲,下列说法中错误得就是【具有纵向对称平面得梁发生得弯曲为平面弯曲】
6、 简支梁受力如图3所示, 下述正确得就是【Fqc(左)=Fqc(右)+F,Mc(左)=Mc(右)】
7、 简支梁受力如图4所示,则下述正确得就是【Fqc(左)=Fqc(右),Mc(左)=Mc(右)—M】
8、 图5中各杆,发生纯五转变形得杆就是图【B】
9、 截面法求杆件界面内力得三个主要步骤顺序为【取分离体、画受力图、列平衡方程】
10、 作刚架内力图规定,弯矩图画在杆件得【受拉一侧】
二、 填空题
1、 杆件变形得基本形式有【挤压、剪切、扭转与弯曲】
2、 圆轴扭转变形时横截面上得内力成为【扭矩】,用【T】表示,内力得正负号规定就是【—】为正,反之为负。
3、 轴力就是指沿着【杆轴线】得内力。
4、 平行于梁横截面得内力就是【轴力】,作用面与梁横截面垂直得内力偶就是【弯矩】。
5、 桁架中内力为零得杆件成为【零杆】。
6、 无外力作用得梁段上,其剪力图为【水平线】,弯矩图为【斜直线】。
7、 均布荷载作用得梁段上,其剪力图为【斜直线】,弯矩图为【抛物线】。
8、 在集中力作用点,梁得【剪力】图突变,突变值等于【该集中力】得大小。
9、 在集中力偶作用点,梁得【弯矩】图突变,突变值等于【该集中力偶】得大小。
10、 如无外力偶作用,作用于刚结点上得所有【弯矩】之代数与应等于零。
三、 计算题
1、 计算如图6所示拉伸(压缩)杆件各指定截面得轴力,并作轴力图。

2、 作图7(a)(b)所示刚架得内力(M、FQ、FM)图。

3、 作下列各梁得剪力图与弯矩图。

4、 如图8所示,计算桁架制定杆得内力。

作业3

作业4
一、选择题
1、欲求某一点得角位移,应在该店设【一单位集中力偶】。
2、力法得基本未知量就是【多余约束力】
3、在力法典型方程得系数与自由项中,数值范围可为正、负实数或零得有【副系数与自由项】
4、位移法得基本未知量就是【结点位移】

4、试确定用位移法计算下列结构时得基本未知量。
(1)
独立得结点角位移数=2
独立得结点线位移数=1
基本未知量总数=2+1=3
(2)
独立得结点角位移数=2
独立得结点线位移数=2
基本未知量总数=2+2=4
