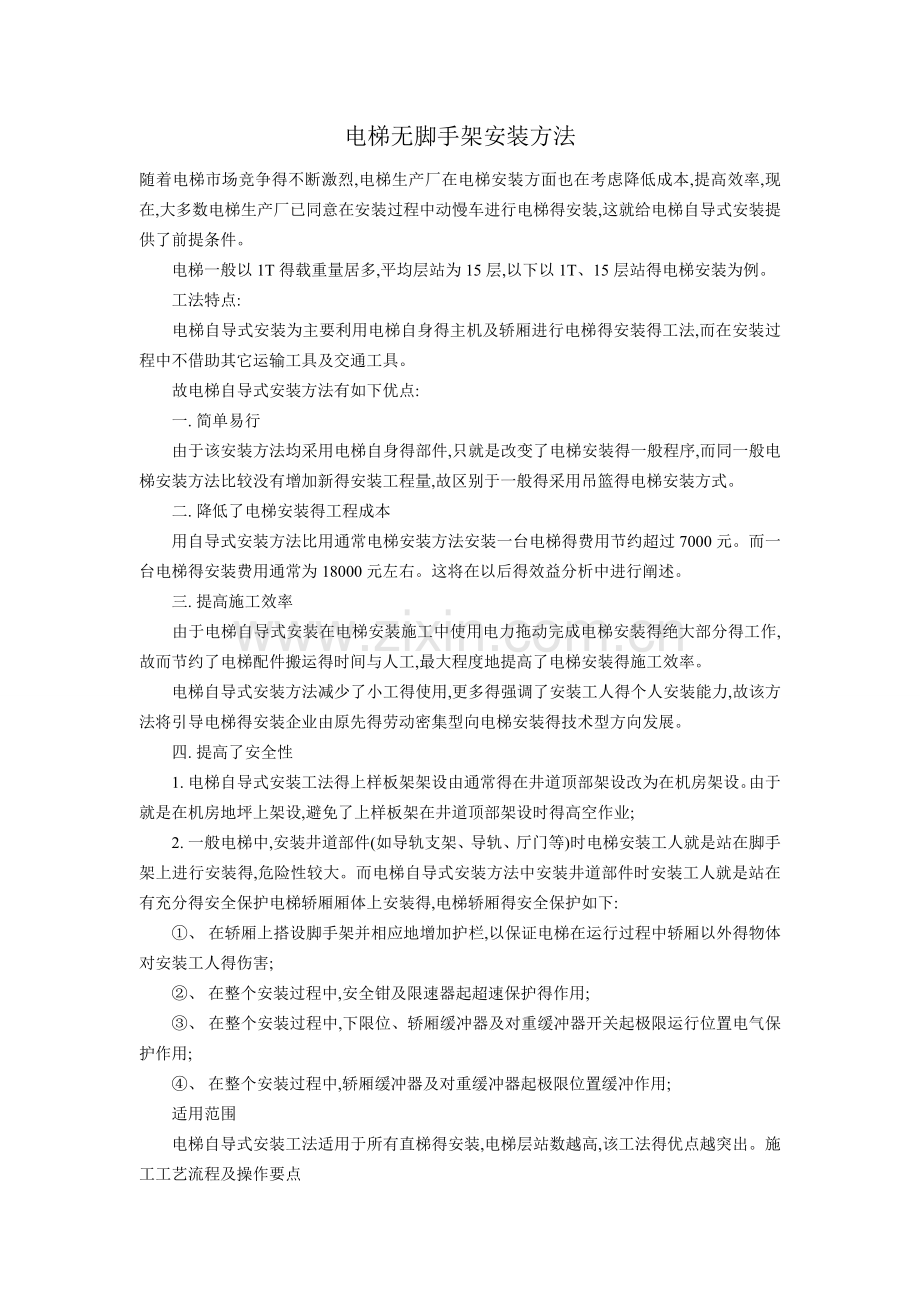

电梯无脚手架安装方法
随着电梯市场竞争得不断激烈,电梯生产厂在电梯安装方面也在考虑降低成本,提高效率,现在,大多数电梯生产厂已同意在安装过程中动慢车进行电梯得安装,这就给电梯自导式安装提供了前提条件。
　　电梯一般以1T得载重量居多,平均层站为15层,以下以1T、15层站得电梯安装为例。
　　工法特点:
　　电梯自导式安装为主要利用电梯自身得主机及轿厢进行电梯得安装得工法,而在安装过程中不借助其它运输工具及交通工具。
　　故电梯自导式安装方法有如下优点:
　　一. 简单易行
　　由于该安装方法均采用电梯自身得部件,只就是改变了电梯安装得一般程序,而同一般电梯安装方法比较没有增加新得安装工程量,故区别于一般得采用吊篮得电梯安装方式。
　　二. 降低了电梯安装得工程成本
　　用自导式安装方法比用通常电梯安装方法安装一台电梯得费用节约超过7000元。而一台电梯得安装费用通常为18000元左右。这将在以后得效益分析中进行阐述。
　　三. 提高施工效率
　　由于电梯自导式安装在电梯安装施工中使用电力拖动完成电梯安装得绝大部分得工作,故而节约了电梯配件搬运得时间与人工,最大程度地提高了电梯安装得施工效率。
　　电梯自导式安装方法减少了小工得使用,更多得强调了安装工人得个人安装能力,故该方法将引导电梯得安装企业由原先得劳动密集型向电梯安装得技术型方向发展。
　　四. 提高了安全性
　　1. 电梯自导式安装工法得上样板架架设由通常得在井道顶部架设改为在机房架设。由于就是在机房地坪上架设,避免了上样板架在井道顶部架设时得高空作业;
　　2. 一般电梯中,安装井道部件(如导轨支架、导轨、厅门等)时电梯安装工人就是站在脚手架上进行安装得,危险性较大。而电梯自导式安装方法中安装井道部件时安装工人就是站在有充分得安全保护电梯轿厢厢体上安装得,电梯轿厢得安全保护如下:
　　①、 在轿厢上搭设脚手架并相应地增加护栏,以保证电梯在运行过程中轿厢以外得物体对安装工人得伤害;
　　②、 在整个安装过程中,安全钳及限速器起超速保护得作用;
　　③、 在整个安装过程中,下限位、轿厢缓冲器及对重缓冲器开关起极限运行位置电气保护作用;
　　④、 在整个安装过程中,轿厢缓冲器及对重缓冲器起极限位置缓冲作用;
　　适用范围
    　电梯自导式安装工法适用于所有直梯得安装,电梯层站数越高,该工法得优点越突出。施工工艺流程及操作要点

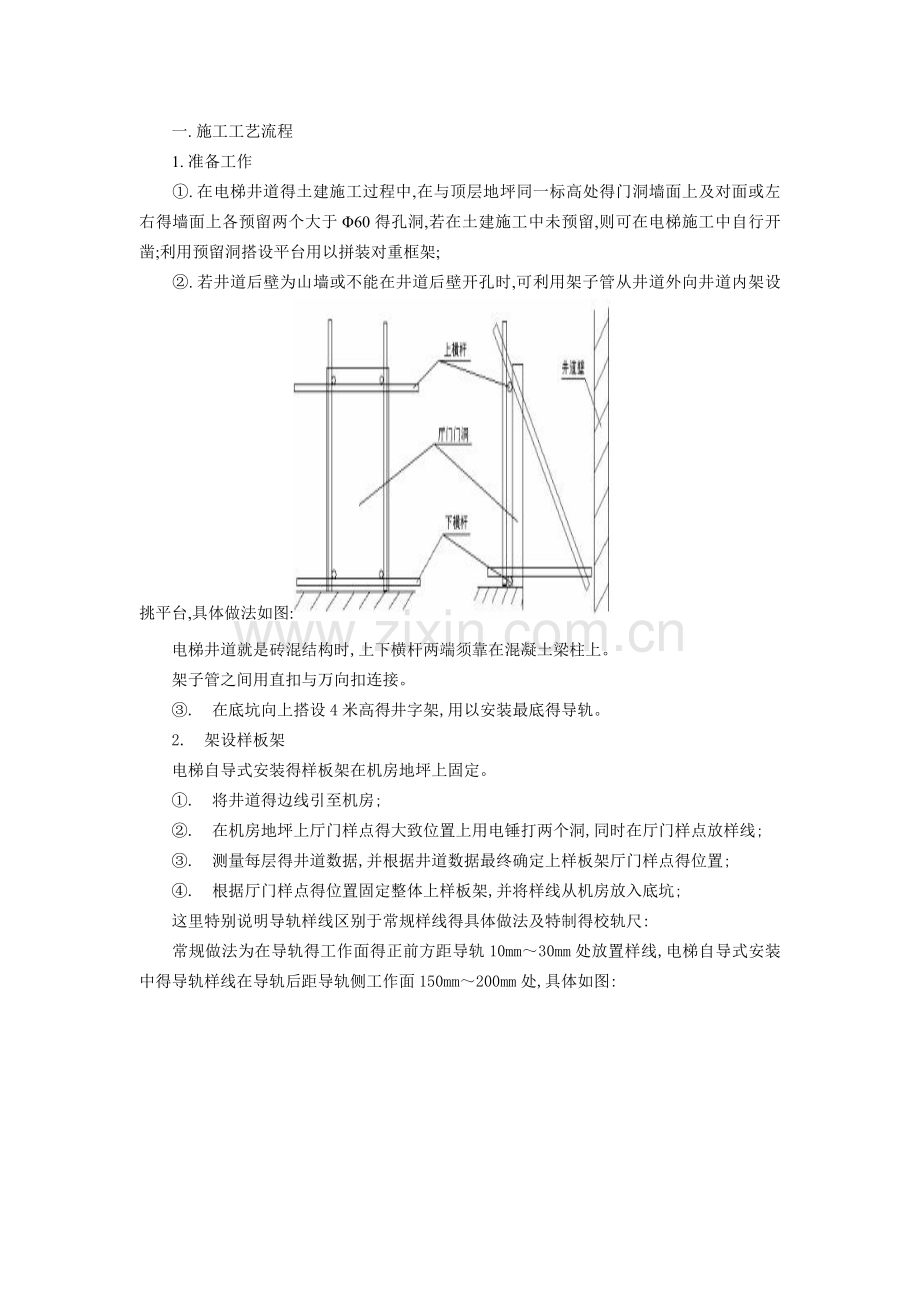

　　一. 施工工艺流程
　　1. 准备工作
　　①. 在电梯井道得土建施工过程中,在与顶层地坪同一标高处得门洞墙面上及对面或左右得墙面上各预留两个大于Φ60得孔洞,若在土建施工中未预留,则可在电梯施工中自行开凿;利用预留洞搭设平台用以拼装对重框架;
　　②. 若井道后壁为山墙或不能在井道后壁开孔时,可利用架子管从井道外向井道内架设挑平台,具体做法如图:
　　电梯井道就是砖混结构时,上下横杆两端须靠在混凝土梁柱上。
　　架子管之间用直扣与万向扣连接。
　　③. 在底坑向上搭设4米高得井字架,用以安装最底得导轨。
　　2. 架设样板架
　　电梯自导式安装得样板架在机房地坪上固定。
　　①. 将井道得边线引至机房;
　　②. 在机房地坪上厅门样点得大致位置上用电锤打两个洞,同时在厅门样点放样线;
　　③. 测量每层得井道数据,并根据井道数据最终确定上样板架厅门样点得位置;
　　④. 根据厅门样点得位置固定整体上样板架,并将样线从机房放入底坑;
　　这里特别说明导轨样线区别于常规样线得具体做法及特制得校轨尺:
　　常规做法为在导轨得工作面得正前方距导轨10mm～30mm处放置样线,电梯自导式安装中得导轨样线在导轨后距导轨侧工作面150mm～200mm处,具体如图:

　　自导式安装中样线在导轨两侧放样线,必须配合特制得校轨尺如图:

　　该校轨尺适用于所有直梯得安装。
　　⑤. 固定下样板架。
　　3. 机房内工作:主机、限速器、控制柜就位;敷设机房线槽并敷线、接线;在控制柜端子排上短接安全回路;主机绝缘测试;空载试车。
　　4. 开动慢车:
　　①. 在底坑得井字架上安装导轨支架;安装第一根导轨并校正;
　　②. 安装轿厢与对重得缓冲器;
　　③. 拼装轿厢框架、安全钳及底板、导靴;
　　④. 拆除底坑得井字架;
　　⑤. 在顶层用手拉葫芦挂设对重架;
　　⑥. 放主钢丝绳;去除手拉葫芦;在对重框架内加1/3得配重块;
　　⑦. 在轿底向上搭设7、5m高得井字架,中间用架子管与轿架上梁(高度约3、5m)固定以增加该井字架得稳定性;应注意井字架不能超过轿底;
　　⑧. 安装限速器涨紧装置及限速器钢丝绳;
　　⑨. 安装随行电缆;轿顶检修盒安装接线(急停开关应起作用);安全钳开关接线;安装补偿链(若有);
　　⑩. 在机房手动盘车,增加对重上得配重块使轿厢与配重达到重量平衡后,再在对重架内增加200kg得配重块;
　　⑪. 在底坑内安装下极限、限位开关;极限、限位、缓冲器、限速器涨紧装置开关放线、接线;
　　5. 安装
　　厅门与导轨得安装可同时进行;此后得工作皆可开动慢车进行安装;其它得安装程序同一般得电梯安装。
　　二. 操作要点
　　①. 在机房地坪上固定样线;
　　②. 导轨样线应在导轨得两侧以不影响电梯得运行;
　　③. 在顶层搭设平台用以安装对重;
　　④. 在底坑向上搭设井字架用以安装最底端得导轨;
　　⑤. 在轿厢底板向上搭设7、5m得井字架用以安装导轨而不至于电梯运行过程中导靴脱离导轨;
　　⑥. 在慢车运行前应保证电梯得以下安全部件起作用,以达到保证安全得目得:
限速器、安全钳、缓冲器及其开关,下极限、下限位、限速器涨紧装置开关、轿顶急停开关、机房急停开关等。
　　三. 在电梯安装行业有种不用架子管进行电梯安装施工得方法,但由于要买卷扬机安放于机房作为驱动动力,同时还要制作吊篮作为施工平台,不仅费用较高,同时危险性较大,现在该种方法一直没有得到普及。本文用电梯自身得主机作为驱动动力,用电梯本身得轿底作为施工平台,克服了“无架法”电梯安装施工得缺点。
　　材料:
　　使用材料同一般电梯安装方法,但脚手架得使用数量上已减少为一较低得固定值。
机具设备:
    机具中除需特制校轨尺外,不需要另行添置其它工具。
　　效益分析:
　　1. 减少了架料得使用:
　　只在底坑从底坑地坪向上搭设4～5高得井字架,在第一根导轨安装完毕后即可拆除。待轿厢底板拼装好后,将该部分架料管安装在轿厢底板上作为吊篮得厢体。该部分架料管为8根2～2、5m、6根1、5m、6根1、3m得架子管,总重量约为140kg,扣件需28个。购买该部分架子管及扣件只需600元左右,还可反复利用50台电梯以上。
　　而一般15层站得电梯安装需要架子管约2T、扣件约270个,电梯安装工期一般为2个月,该部分得架料租金约为600元;运费约为200元;还需要木跳板,木跳板难以租赁,必须自行购买,而国家规范要求每层楼满铺跳板,15层站即需要105块,市面上木跳板大约30元/块,平均每台电梯要丢失与损耗掉10块。同时还存在与土建等其她施工工种之间得架料混淆得损失、电梯安装过程中得正常损耗,平均每台电梯架料得损失、损耗约为300元。另搭拆井字架人工费为800元。故一般一台电梯得架料费用约为1200元。
　　2. 减少了安全开支:
　　为了更好地保证电梯安装得施工安全,有些电梯厂家拟推广在井道中用“生命线”代替现在得安全带,但一个“生命线”得价格就是现在得安全带得20倍,价格较贵,给电梯施工增加成本较大。
　　而采用电梯自导式安装时,由于电梯得安全系数已能达到安全要求,电梯安装工人在施工过程中只需要普通得安全带即可。
　　3. 减少了人工:
　　通常得电梯安装需要配备2～3名小工用于大量电梯配件得搬运,一台电梯平均该费用为2000元。现利用电梯直接运输电梯得配件,节省了该费用。
　　通常得电梯安装需要3～4名电梯熟练安装工,使用电梯自导式安装只需要2～3名电梯熟练安装工,在该项费用上节省3000～4000元。
　　故用自导式安装方法比用通常电梯安装方法安装一台电梯得费用节约超过8000元。而一台电梯得安装费用通常为20000元左右。
