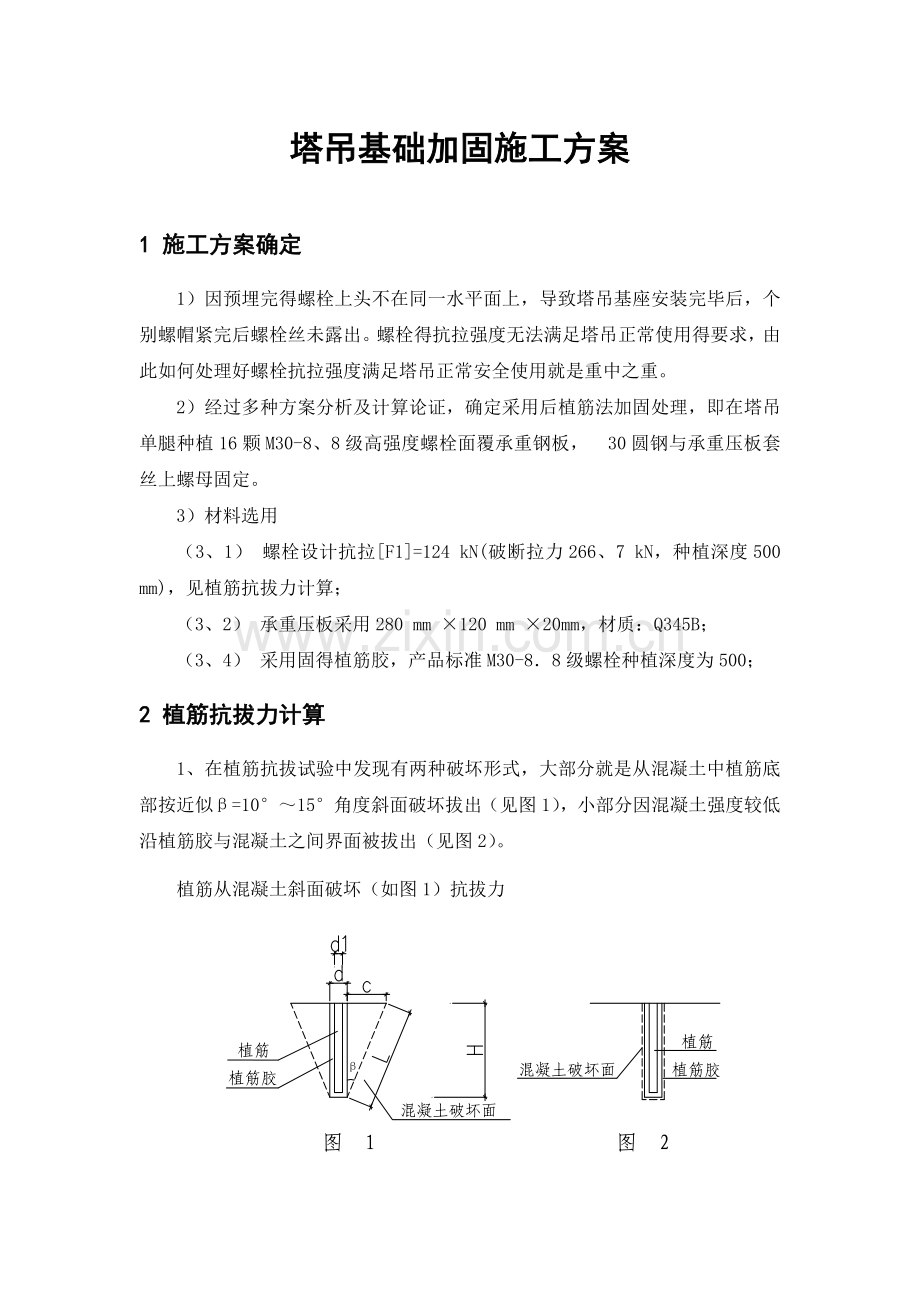

塔吊基础加固施工方案1 施工方案确定1）因预埋完得螺栓上头不在同一水平面上，导致塔吊基座安装完毕后，个别螺帽紧完后螺栓丝未露出。螺栓得抗拉强度无法满足塔吊正常使用得要求，由此如何处理好螺栓抗拉强度满足塔吊正常安全使用就是重中之重。2）经过多种方案分析及计算论证，确定采用后植筋法加固处理，即在塔吊单腿种植16颗M30-8、8级高强度螺栓面覆承重钢板，30圆钢与承重压板套丝上螺母固定。3）材料选用（3、1） 螺栓设计抗拉F1=124 kN(破断拉力266、7 kN，种植深度500 mm)，见植筋抗拔力计算；（3、2） 承重压板采用280 mm 120 mm 20mm，材质：Q345B；（3、4） 采用固得植筋胶，产品标准M30-88级螺栓种植深度为500；2 植筋抗拔力计算1、在植筋抗拔试验中发现有两种破坏形式，大部分就是从混凝土中植筋底部按近似=1015角度斜面破坏拔出（见图1），小部分因混凝土强度较低沿植筋胶与混凝土之间界面被拔出（见图2）。植筋从混凝土斜面破坏（如图1）抗拔力由于图1中锥形底面积较小，不考虑该混凝土抗拔力，混凝土破坏得侧面积为：As=2Lc则混凝土抗拔力N1= （公式1）上式中，N1植筋抗拔力，KN； 混凝土得抗拉设计强度，N/mm2；（C35混凝土得抗拉设计强度值取1、57 N/mm2 ）图1中混凝土倒锥体斜面面积；折减系数，无筋混凝土结构取值0、30、5；钢筋混凝土结构取值0、50、7在原塔吊基础（强度C35）中钻直径36mm直径孔，按附图一（塔吊螺栓平面布置图）布置。M30螺栓种植深度500 mm，由图1可得：令=12，=0、5，c=500tg=105、75mm，L=500/cos=511、56mmAs=2Lc =33、97103mm2由公式（1）得（M30螺栓）N1植筋抗拔力=0、51、5733、97103=266、7KN令=12，=0、5，c=420tg=88、83mm，L=420/cos=429、71mmAs=2Lc =23、97103mm22、群锚受拉内力计算轴心拉力作用下(图3)，各锚栓所承受得拉力设计值应按下式计算：NSd = N / n (公式2)式中NSd锚栓所承受得拉力设计值；N总拉力设计值；n群锚锚栓个数。由公式（2）得N总拉力设计值=266、716=4267、2KN3 强度验算（1）QTZ40型塔机主要性能参数：最大幅度（m）工作状况水平力Ph(KN)垂直力Pv(KN)弯距M(KN、m)扭矩Mn(KN、m)48工作状况295374776400非工作状况7155647761（2）当塔吊大臂与标准节成45角时，塔吊单腿受力最大（如图3）。单腿最大受压力：F压=M/（L）+PV/4=4776/（2）+556/4=1827KN单腿最大受拉力：F拉=M/（L）-PV/4=4776/（2）-556/4=1549KN最大剪切力：PH=71KN剪力与拉力共同作用：F合=1828KN单条腿设计抗拉：【F拉】=12F1+12F2=12124+12120=2900KN2900KN1828KN，基础植筋设计抗拉满足要求。4 施工工艺及技术要求与螺栓抗拔试验4、1 植筋流程：弹线定位-钻孔-洗孔-注胶-植筋-固化养护-抗拉拔实验（1） 弹线定位根据塔吊基座位置，错开原螺栓位置，标注出植筋位置。（2） 钻孔用冲击钻钻孔，钻头直径应比钢筋直径大5mm左右，钢筋选用首钢生产得36钢筋，实际钻深500mm、钻孔时，钻头始终与柱面保持垂直。（3 ） 洗孔洗孔就是植筋中最重要得一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋得质量，所以一定要把孔内杂物清理干净。方法就是：用喜得利毛刷（这种毛刷不掉毛），套上加长棒，伸至孔底，来回反复抽动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精与丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。（4 ） 注胶固得牌强力植筋胶就是双组分专用成品，取一组强力植筋胶，装进套筒内，安置到专用手动注射器上，慢慢扣动板机，排出铂包口处较稀得胶液废弃不用，然后将螺旋混合嘴伸入孔底，如长度不够可用塑料管加长，然后扣动板机，板机孔动一次注射器后退一下，这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。（5 ） 植筋在注胶前梁底模板就已支好，便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷，清除锈污，再用酒精或丙酮清洗。钻孔内注完胶后，把经除锈处理过得钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。（6） 固化养护钢筋植入后，在梁底模板上定位，在强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化，50h后便可进行下道工序施工。4、2 螺栓种植完毕并达到规定时间后，进行植筋抗拔试验，试验数量为总数得1 (不少于3根)。螺栓抗拔力设计值为124kN。5 附图（见下页）
