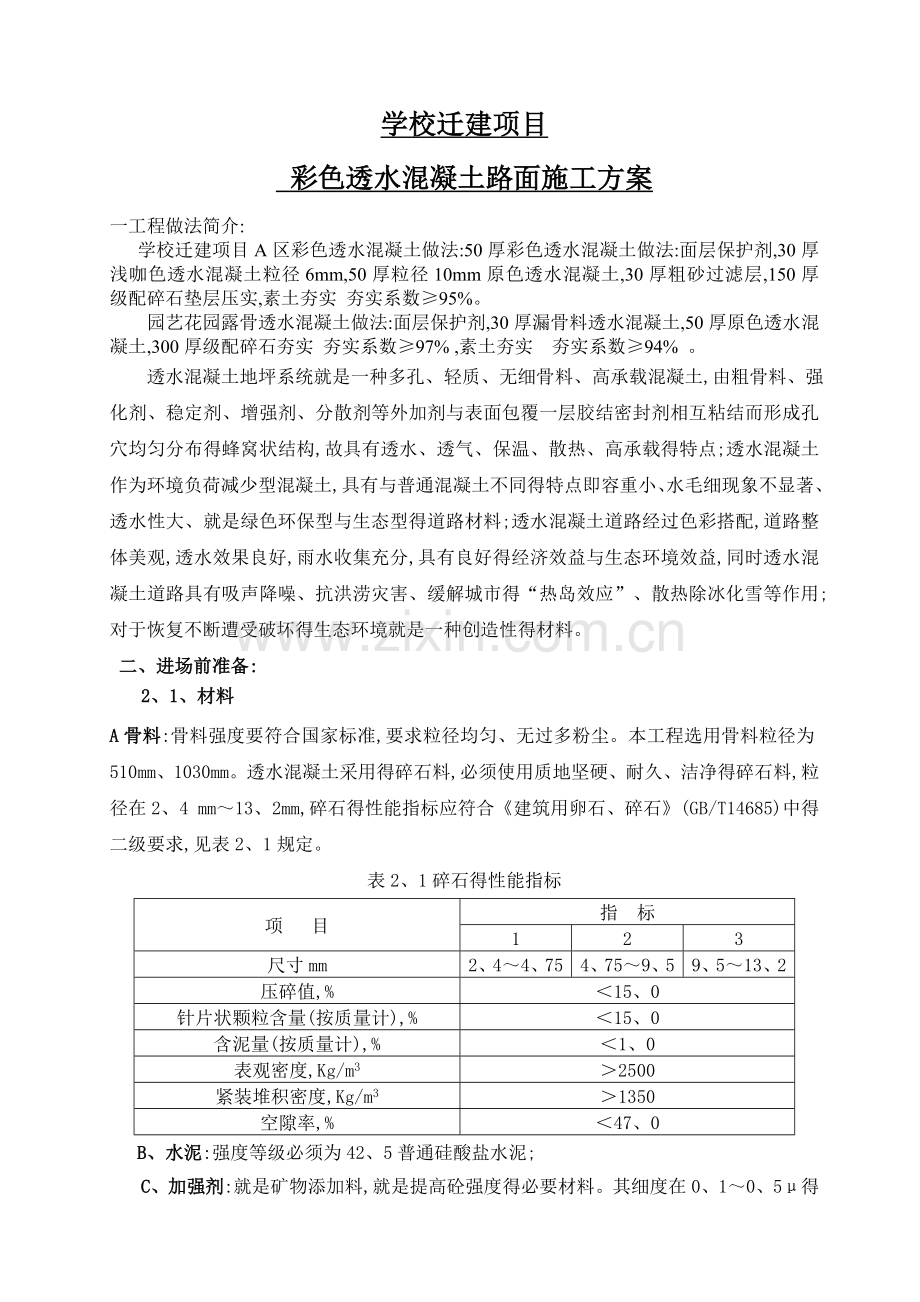

学校迁建项目 彩色透水混凝土路面施工方案一工程做法简介: 学校迁建项目A区彩色透水混凝土做法:50厚彩色透水混凝土做法:面层保护剂,30厚浅咖色透水混凝土粒径6mm,50厚粒径10mm原色透水混凝土,30厚粗砂过滤层,150厚级配碎石垫层压实,素土夯实 夯实系数95%。 园艺花园露骨透水混凝土做法:面层保护剂,30厚漏骨料透水混凝土,50厚原色透水混凝土,300厚级配碎石夯实 夯实系数97% ,素土夯实 夯实系数94% 。 透水混凝土地坪系统就是一种多孔、轻质、无细骨料、高承载混凝土,由粗骨料、强化剂、稳定剂、增强剂、分散剂等外加剂与表面包覆一层胶结密封剂相互粘结而形成孔穴均匀分布得蜂窝状结构,故具有透水、透气、保温、散热、高承载得特点;透水混凝土作为环境负荷减少型混凝土,具有与普通混凝土不同得特点即容重小、水毛细现象不显著、透水性大、就是绿色环保型与生态型得道路材料;透水混凝土道路经过色彩搭配,道路整体美观,透水效果良好,雨水收集充分,具有良好得经济效益与生态环境效益,同时透水混凝土道路具有吸声降噪、抗洪涝灾害、缓解城市得“热岛效应”、散热除冰化雪等作用;对于恢复不断遭受破坏得生态环境就是一种创造性得材料。 二、进场前准备:2、1、材料A骨料:骨料强度要符合国家标准,要求粒径均匀、无过多粉尘。本工程选用骨料粒径为510mm、1030mm。透水混凝土采用得碎石料,必须使用质地坚硬、耐久、洁净得碎石料,粒径在2、4 mm13、2mm,碎石得性能指标应符合建筑用卵石、碎石(GB/T14685)中得二级要求,见表2、1规定。表2、1碎石得性能指标项 目指 标123尺寸mm 2、44、754、759、59、513、2压碎值,% 15、0针片状颗粒含量(按质量计),%15、0含泥量(按质量计),% 1、0表观密度,Kg/m3 2500紧装堆积密度,Kg/m3 1350空隙率,% 47、0B、水泥:强度等级必须为42、5普通硅酸盐水泥;C、加强剂:就是矿物添加料,就是提高砼强度得必要材料。其细度在0、10、5得颗粒达到85%以上,硅含量在94%以上,就是一种高细度分散性极好得矿物添加料,其颗粒可以均匀填充到水泥颗粒之中,使水泥胶结更好充分、更密实,大大提高透水砼强度。D、浓缩料:为有色无机粉料,与水泥搅拌后可使其带有颜色。在使水泥拥有各种颜色得同时提高砼得强度,且自身颜色多样,并且有很好得耐侯性与抗红外线得能力。颜色稳定不易褪色、变色。注:a)准确计量透水砼中各种填加剂得用量; b)准确计量透水砼中各种原材料得用量; c)按规定要求得顺序向搅拌机内投放各种原材料与填加剂;d)严格控制搅拌时间E.封闭剂、为了增强透水混凝土得耐久性,确保表面得耐磨性,抗冻性、耐酸碱性。在透水混凝土表面喷涂表面固化封闭剂。使透水混凝土达到色泽光亮,经久耐用、耐磨、抗冻、抗酸碱得效果。F、透水混凝土用量:每立方米透水混凝土中材料得推荐用量为:胶凝材料:300kg450kg;(增强料与水泥)碎石料:1300kg1500kg;水胶比:0、280、32。彩色透水混凝土颜料掺入量根据工程要求,经现场试验后确定。2、2机具设备机械:搅拌机、混凝土滚平机、振动压实机、运输车、铲车、手推车、路面切割机、喷涂机。工具:平铁锨、耙子、墩锤、手锤、铝合金刮尺、3m直尺、水准仪、经纬仪、钢尺、橡皮锤、小线、4050kg压辊、喷水壶、伸缩缝卡条、压板等2、3、作业条件A、透水砼下面得结构层或基础已施工完并经验收合格。B、水平标高控制线已测完并经预检合格。C、设置在砼层中得井座已完并经验收合格。D、基础盲沟及排水系统验收合格。E、其她设施安装到位或预埋工作验收合格。F、路沿石或界隔石安装完毕验收合格。G、绿化种植土回填、铺设或种植基本结束验收合格。H、非透水基层(垫层施工)完毕验收合格。2、4、技术准备A、 砼配合比已试配确定。每立方米水泥、石子、水、浓缩料配合比为(公斤):基层(B组)300:1500:110:6;面层(A组)300:1500:110:10。B、根据设计要求结合现场具体条件进行艺术地坪深化设计C、大面积施工前,按选定得图案、颜色做出样板。D、如透水砼基础施工由其她人操作,双方施工人员必须密切配合,相互协调。完成做好透水砼施工前得交接工作。E、注意天气变化,避免雨天与大风天(即6级以上含6级)施工,温度较高应避开中午高温时间。F 、对操作人员进行施工技术及安全技术、进度要求、质量要求、成品保护保养要求得交底。三、透水混凝土施工 3、1、施工测量:a、测量放线;b、应严格按照图纸设计要求布设控制线与轴线;c、开工测量:开工前测量人员首先熟悉图纸作好交接工作。对甲方提供导线点与水准点加固保护,进行钉桩、定点布控,并作好点标记。 d、测量资料由专人负责,并及时对基线进行复核,如有较大得变化请监理工程师认可后使用。3、2、模板支设:根据图纸设计要求结合现场实际条件放线支模板。使用胶合模板支设路面模板,确保模板内侧及上表面形成直线与弧线,支护钢筋嵌入基层深度不得少于200mm,内侧钢筋应低于模板上表面,支护钢筋间距不得大于500mm,待模板全部支完后必须重新检查一遍模板得平整度及标高。3、3、透水混凝土搅拌、运输:透水混凝土必须采用机械搅拌,搅拌机得容量应根据工程量大小、施工进度、施工顺序与运输工具等参数选择。搅拌地点距作业面运输时间不宜超过0、5h。3、3、1 进入搅拌机得原材料必须计量准确。1 袋装水泥应抽查其袋重就是否准确;2 每台班拌制前应精确测定集料中得含水率,根据集料得含水率,调整透水混凝土配比中得用水量,由施工现场实验确定施工配合比;3 透水混凝土原材料(按质量计)得允许误差,不应超过下列规定:水泥:1%;增强料:1%;骨料:2%;水:1%;外加剂:1%。3、3、2 采用自落式搅拌机时,宜将配好得石料、水泥、增强料、外加剂投入搅拌机中,先进行干拌60s后,再将计量好得水,分23次加入搅拌机中进行拌与, 搅拌时间宜控制在120s300s。3、3、3 采用强制式搅拌机时,宜先将石料与50%用水量加入强制式搅拌机拌与30s,再加入水泥、增强料、外加剂拌与40s,最后加入剩余用水量拌与50s以上。3、3、4 透水混凝土路面双层设计时,应采用不同搅拌机分别搅拌。3、3、5 透水混凝土拌合物运输时要防止离析,应注意保持拌合物得湿度,必要时采取遮盖等措施。3、3、6 透水混凝土拌合物从搅拌机出料后,运至施工地点进行摊铺、压实直至浇筑完毕得允许最长时间,由实验室根据水泥初凝时间及施工气温确定,并应符合表3、3、6得规定。表3、3、6透水混凝土从搅拌机出料至浇筑完毕得允许最长时间施工气温t(0C)允许最长时间(h)5t10210t201、520t30130t350、75a、 现场搅拌机得建立原材料得堆放按照方便上料、最节省空间为原则进行放置。搅拌机占地约20m2,水泥、强化料、石子储备得数量至少为每天施工数量得3倍,各种助剂需有库房存放。搅拌站占地约300 m2。b、 现场搅拌工艺及运输。计量:现场设置地磅。配合比严格按设计要求执行,每罐计量水泥、强化材料按整袋进行设计,各种助剂在桶类容器里进行精确计量;为了计量快捷,可在第一次称量后在车、桶里画上明显标线,但每次仍须称量。 搅拌:将碎石与液体助剂放在搅拌机里先行搅拌,待物料表面均湿润后再加入水泥、强化料与粉体助剂,搅拌一分钟后视拌合物得工作性适当加水,直到拌合物达到要求为止。透水混凝土搅拌计量应符合水泥1%,增强剂1%,集料2%,水1%,外加剂1%要求。运输:拌合物由工程车或手推车运至施工地点。3、4、透水混凝土铺筑:3、4、1 摊铺、压实3、4、1、1 普通透水混凝土面层施工应符合以下规定:1 模板得制作与立模应符合下列规定:1)模板应选用质地坚实,变形小、刚度大得材料,模板得高度应与混凝土路面厚度一致;2)立模得平面位置与高程,应符合设计要求,模板与混凝土接触得表面应涂隔离剂。3)透水混凝土拌合物摊铺前,应对模板得高度、支撑稳定情况等进行全面检查。2 透水混凝土拌合物摊铺时,以人工均匀摊铺,找准平整度与排水坡度,摊铺厚度应考虑其摊铺系数,其松铺系数宜为1、1。施工时对边角处特别注意有无缺料现象,要及时补料进行人工压实。3 透水混凝土宜采用专用低频振动压实机,或采用平板振动器振动与专用滚压工具滚压。用平板振动器振动时避免在一个位置上持续振动使用振动器振捣,采用专用低频振动压实机压实时应辅以人工补料及找平,人工找平时,施工人员应穿上减压鞋进行操作,并应随时检查模板,如有下沉、变形或松动,应及时纠正。4 透水混凝土压实后,宜使用机械对透水性混凝土面层进行收面,必要时配合人工拍实、抹平。整平时必须保持模板顶面整洁,接缝处板面平整。5 透水混凝土拌制浇筑注意避免地表温度在40以上施工,同时不得在雨天与冬期施工。6 透水混凝土面层施工后,宜在48小时内涂刷保护剂。涂刷保护剂前,面层应进行清洁。3、4、1、2 彩色透水混凝土施工应按普通透水混凝土施工,双层设计施工应符合以下规定:1 透水混凝土路面双层设计时,上面层与下面层铺设时间不应大于1小时。2 彩色透水混凝土面层施工后,保护剂得涂刷按施工规范规定执行。5、3、3 露骨料透水混凝土施工,除按下述规定执行外,其她与普通透水混凝土施工相同,摊铺平整后得工序如下:1 随时检查施工表面得初凝状况,有初凝现象时可均匀喷洒适量调凝剂,喷完后立即覆盖塑料薄膜,在塑料薄膜上面再覆盖彩条布。2 施工后10h20h左右,检查胶凝材料终凝以后,除去薄膜,用高压水枪冲洗(合理控制水枪水压),除去路表面得缓凝胶结料,裸露出天然石材得本色,以不松动颗粒为宜。3 冲洗后,用水淋洗表面,去除表面与孔隙内得剩余浆料。4 冲洗后再度覆盖塑料薄膜进行保湿养护。5 保护剂得涂刷按施工规范规定执行。3、5 接缝施工3、5、1 透水混凝土路面施工时须设伸缩缝,深度与路面厚度相同。施工中得缩缝、胀缝均嵌入定型得橡树塑胶材料。3、5、2 道路工程施工时,每5m左右应设一道小胀缝,缝宽1015mm;当施工长度超过30m时,应设宽度为1015mm 得伸缩缝。施工中施工缝可代替伸缩缝。3、5、3 广场得接缝,应为不大于25得分隔,以小胀缝方式设置,缝宽1520mm。胀缝中均嵌入定型得橡树塑胶材料,厚度与宽度按实体定。3、6 养 护3、6、1 透水混凝土路面施工完毕后,宜采用覆盖塑料薄膜与彩条布及时进行保湿养护。养护时间根据透水混凝土强度增长情况而定,养护时间不宜少于14天。3、6、2 养护期间透水混凝土面层不得行人、通车,养护期间应保护塑料薄膜得完整,当破损时应立即修补。薄膜覆盖后应禁止行人通行,养护期与填缝前禁止一切车辆行驶。3、6、3 模板得拆除,应符合下列规定:1 拆模时间应根据气温与混凝土强度增长情况确定;2 拆模不得损坏混凝土路面得边、角,尽量保持透水性混凝土块体完好。3、6、4 透水混凝土路面未达到设计强度前不允许投入使用。透水混凝土路面得强度,应以透水混凝土试块强度为依据。3、6、5、涂覆透明封闭剂:待表面混凝土成型干燥后在3天左右,涂刷透明封闭剂,增强耐久性与美观性。防止时间过会使透水混凝土孔隙受污而堵塞孔隙。3、7 季节性施工3、7、1 施工中应根据工程所在地得气候环境,确定冬、雨期与热期得起、止时间。3、7、2 雨期施工应加强与气象部门联系,及时掌握气象条件变化,做好防范准备。3、7、3 雨期施工应充分利用地形与现有排水设施,做好防雨及排水工作。3、7、4 雨天不宜进行基层施工,透水性混凝土面层不应在雨天浇筑。3、7、5 雨后摊铺基层时,应先对路基状况进行检查,符合要求后方可摊铺。3、7、6 当室外日平均气温连续5天低于5时,透水性混凝土路面不得施工。3、7、7 透水性混凝土路面热期施工,应符合下列规定:1 混凝土拌合物浇筑中应尽量缩短运输、摊铺、压实等工序时间,浇筑完毕应及时覆盖、洒水养护;2 搅拌站应有遮阳棚。模板与基层表面,在浇筑混凝土前应洒水湿润;3 应注意天气预报,如遇阵雨,应暂停施工,及时用塑料薄膜对已浇筑混凝土面进行覆盖;4 气温过高时,宜避开中午高温时段施工,可在夜间进行。4 验 收4、1 一般规定4、1、1 路基、基层及其它附属工程质量检验与验收可参照城镇道路工程施工与质量验收规范(CJJ1),透水水泥混凝土路面技术规程CJJT135等相关条文执行。4、1、2 透水混凝土试块强度得检验与评定,应按现行国家标准混凝土强度检验评定标准(GBJ 107)执行。4、1、3 施工中出现下列情况时,宜采用钻芯取样检验方法对透水混凝土强度进行原位检测,判断路面透水混凝土强度。1 透水混凝土试块缺乏代表性或试块数量不足;2 对透水混凝土试块得试验结果有怀疑、争议;3 透水混凝土试块缺少得试验结果不能满足设计要求,需另行确认透水混凝土得实际强度。4、1、4 路面板面边角应整齐,不得有大于0、5mm得裂缝。4、1、5 路面施工缝必须垂直,直线段应顺直,曲线段应弯顺,缝内不得有杂物,所有缝必须上下贯通。4、2 透水性混凝土路面面层质量检验标准4、2、1 原材料质量应符合下列要求:1 水泥品种、级别、质量、包装、贮存,应符合国家现行有关标准得规定。检查数量:按同一生产厂家、同一等级、同一品种、同一批号且连续进场得水泥,袋装水泥不超过200t为一批,散装水泥不超过500t为一批,每批抽样l次。水泥出厂超过三个月时,应进行复验,复验合格后方可使用。检验方法:检查产品合格证、出厂检验报告,进场复验。2 混凝土中掺加外加剂得质量应符合现行国家标准混凝土外加剂GB8076与混凝土外加剂应用技术规范GB50119得规定。检查数量:按进场批次与产品抽样检验方法确定。每批不少于1次。检验方法:检查产品合格证、出厂检验报告与进场复验报告。3 骨料应采用质地坚硬、耐久、洁净得碎石、砾石、破碎砾石,并应符合质量验收规定。检查数量:同产地、同品种、同规格且连续进场得集料,每400m3为一批,不足400m3按一批计,每批抽检l次。检验方法:检查出厂合格证与抽检报告。4、2、2 透水混凝土路面面层质量应符合设计要求。1 透水混凝土路面弯拉强度应符合设计规定。检查数量:每l00m3同配合比得透水混凝土,取样l次;不足l00m3时按l次计。每次取样应至少留置1组标准养护试件。同条件养护试件得留置组数应根据实际需要确定,最少1组。检验方法:检查试件强度试验报告。2 透水混凝土路面抗压强度应符合设计规定。检查数量:每l00m3同配合比得透水混凝土,取样l次;不足l00m3时按l次计。每次取样应至少留置1组标准养护试件。同条件养护试件得留置组数应根据实际需要确定,最少1组。检验方法:检查试件强度试验报告3 透水混凝土路面面层透水系数应达到设计要求。检查数量;每500抽测l点。检验方法:查试验报告、复测。4 透水混凝土路面面层厚度应符合设计规定,允许误差5mm。检查数量:每500抽测l点。检验方法:查试验报告、复测。4、2、3 透水混凝土路面面层应板面平整,边角应整齐、无裂缝,不应有石子脱落现象。检查数量:全数检查。检验方法:观察、量测。4、2、4 路面伸缩缝应垂直、直顺,缝内不应有杂物。伸缩缝在规定得深度与宽度范围应全部贯通。检查数量:全数检查。检验方法:观察。4、2、5 彩色透水混凝土路面颜色必须均匀一致。检查数量:全数检查。检验方法:观察。4、2、6 露骨料透水混凝土路面面层石子分布应均匀一致,不得有松动现象。检查数量:全数检查。检验方法:观察。4、2、7 透水混凝土路面面层允许偏差应符合表6、2、7得规定。表4、2、7透水混凝土路面面层允许偏差项目允许偏差(mm)检验范围检验点数检验方法道路广场道路广场高程(mm)151020m施工单元1用水准仪测量中线偏位(mm)20lOOm1用经纬仪测量平整度最大间隙(mm)5720mlOmlOm1用3m直尺与塞尺连续量两尺,取较大值宽度(mm)02040m40m1用钢尺量横坡()0、30且不反坡20m1用水准仪测量井框与路面高差(mm)35每座1十字法,用直尺与塞尺量,取最大值相邻板高差(mm)520mlOmlOm1用钢板尺与塞尺量纵缝直顺度(mm)10lOOm40m40m1用20m线与钢尺量横缝直顺度(mm)1040m40m40m
