住宅楼及地下车库工程施工组织设计.doc

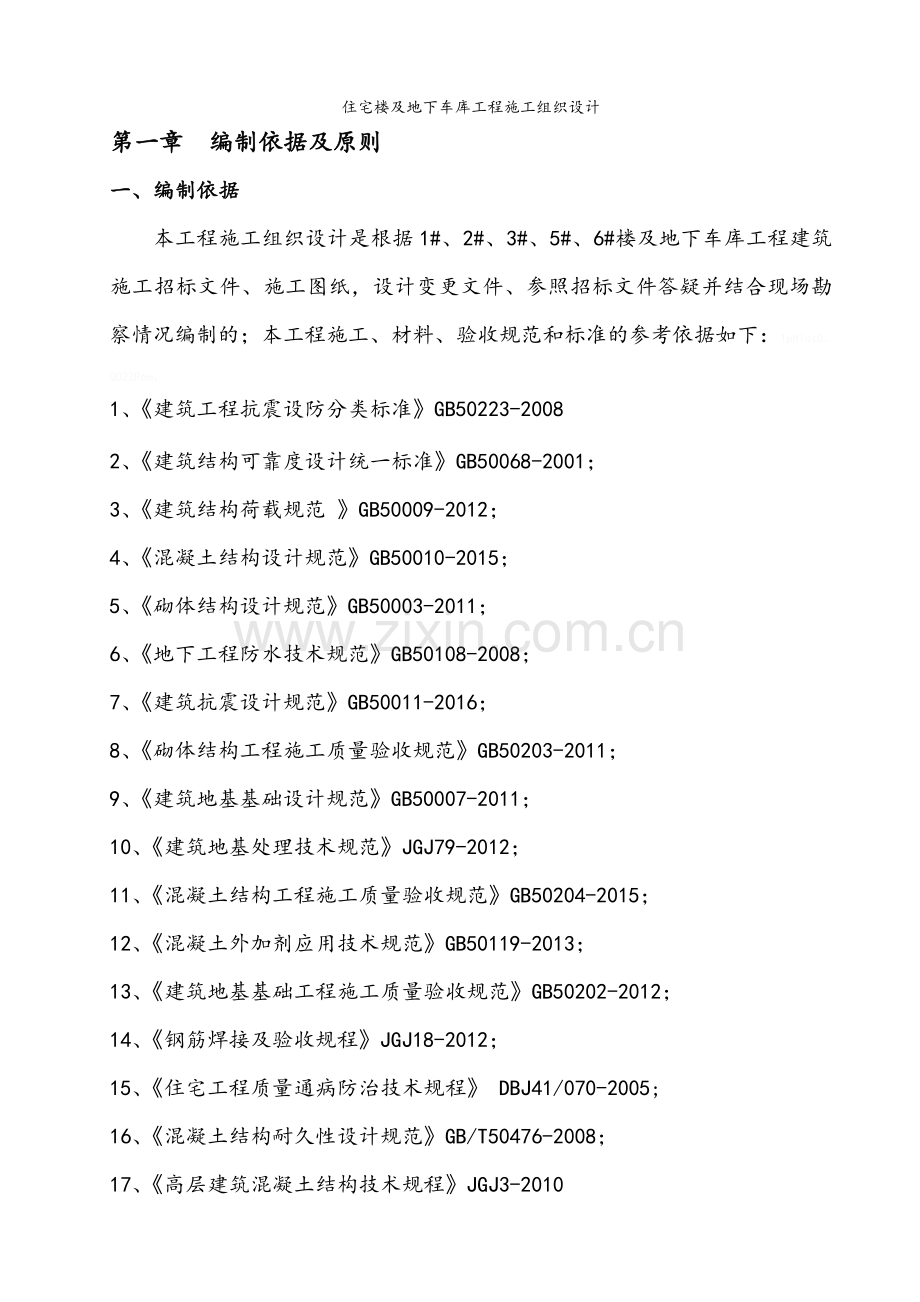

牧千里时代广场工程施工组织设计住宅楼及地下车库工程施工组织设计第一章 编制依据及原则一、编制依据本工程施工组织设计是根据1#、2#、3#、5#、6#楼及地下车库工程建筑施工招标文件、施工图纸，设计变更文件、参照招标文件答疑并结合现场勘察情况编制的；本工程施工、材料、验收规范和标准的参考依据如下：1pHlot0。QD22P6m。1、建筑工程抗震设防分类标准GB50223-20082、建筑结构可靠度设计统一标准GB50068-2001；3、建筑结构荷载规范 GB50009-2012；4、混凝土结构设计规范GB50010-2015；5、砌体结构设计规范GB50003-2011；6、地下工程防水技术规范GB50108-2008；7、建筑抗震设计规范GB50011-2016；8、砌体结构工程施工质量验收规范GB50203-2011；9、建筑地基基础设计规范GB50007-2011；10、建筑地基处理技术规范JGJ79-2012；11、混凝土结构工程施工质量验收规范GB50204-2015；12、混凝土外加剂应用技术规范GB50119-2013；13、建筑地基基础工程施工质量验收规范GB50202-2012；14、钢筋焊接及验收规程JGJ18-2012；15、住宅工程质量通病防治技术规程DBJ41/070-2005;16、混凝土结构耐久性设计规范GB/T50476-2008；17、高层建筑混凝土结构技术规程JGJ3-201018、高层建筑筏形与箱形基础技术规范JGJ6-2011； 19高层民用建筑设计防火规范GB50045-9520、地下工程防水技术规范GB50108-2008；21、无障碍设计规范GB50763-2012；22、屋面工程技术规范GB50345-2012；二、编制原则科学合理、切实可行，确保安全生产，按期保质竣工。第二章 工程概况一、工程概述本工程位于中牟县文通路与明阳路交叉口西南角，建筑面积约为16051.17m2。建设单位：河南牧千里实业有限公司设计单位：郑州市第一建筑工程集团有限公司勘测单位：施工单位：1、总体简介序号项 目内 容1工程名称牧千里时代广场2工程地址中牟县文通路明阳路交叉口西南角3建设单位河南牧千里实业有限公司4设计单位郑州市第一建筑工程集团有限公司5合同承包范围土建、水电、采暖、通风6开工日期以发包人发出的开工令为准7竣工日期开工日期后 天8要求工期天9投标方承诺工期天10质量目标合格2、建筑设计简介序号项 目内 容1建筑功能办公楼、商业、地下车库2建筑特点剪力墙、框架结构、筏板基础3建筑面积16051.17m24建筑层数1#地上231#地下12#地上222#地下13#地上233#地下15#地上45#地下16#地上46#地下1地下车库0地下车库1基底标高（m）-8.753、结构设计简介序号项 目内 容1结构形式基础结构形式筏板基础主体结构形式框架、剪力墙结构2地 基持力层下土质类别5层粉砂天然地基承载力180KPa3地下防水结构自防水P6抗渗混凝土构造防水止水钢板4混凝土强度等级基础（车库）C40-1层-车库顶板C35地上6层-屋面C30剪力墙C305抗震等级工程设防裂度7度结构抗震等级二级4、安装工程设计简介序号工程名称内 容1低压配电系统采用电缆沿车库内电缆桥架引入，每单位采用五路电源。一路为商业部分用电，两路为住宅用电电源；另外两路为双电源向公共部分用电提供电源。2电气照明系统住户用电竖向采用预分支电缆进入户内。3接地与防雷系统本工程采用联合接地装置, 利用本组团之联合接地系统作为各单体的统一接地体, 要求接地电阻不大于1 欧。本工程避雷带采用直径10 镀锌圆钢，屋顶避雷带网格不大于2020米。利用外墙部分结构柱内四根主筋焊接作为一组引下线。4电话系统本设计采用电话电缆分户进线，每户均设置一个弱电智能终端箱，电话，电视，微机等系统进户线均进入该箱。5有限电视系统本设计采用电话电缆分户进线，每户均设置一个弱电智能终端箱，电话，电视，微机等系统进户线均进入该箱。6安防报警系统本系统采用数码式总线系统，此系统在每户室内设有一户机能实现对讲、紧急呼叫及开锁等功能。单元门的入口处设有单元主机，主机既可完成对门锁的控制又可与本地块内物业管理中心管理机组成统一系统。于一二层及顶层外窗处设有红外幕帘，每户在主卧室设置一紧急报警按钮，信号线均接入可视系统户机，通过可视对讲系统总线传输到物业管理中心直接报物业保安。7火灾自动报警及消防联动控制系统楼座每个单元作为一个报警回路及一个消防电话回路消防报警、通讯线、控制线均由消防控制中心引至本楼。区域控制器设在一层门厅，地下室及地上楼梯间及电梯前室均设置感烟探测器，每单元每层设声光探测器、消火栓按钮、手动报警按钮、消防电话插孔。任一探测器动作，任一手动报警按钮动作，火灾均报警。火灾发生后，声光探测器动作，风机、消防泵均启动。续上表序号工程名称内 容1生活给水系统小区内生活给水分四个区,其中一至三层为J1区，四至十三层为J2区，十四至二十三层为J3区，二十四至顶层为J4区。J1区给水由市政管网直供，其他各个区分别由设于给水泵房内的无负压供水设备提供。管井分户水表后管道采用PP-R管,热熔连接。管道的保温 :设于地下室 .楼梯间及管井内的冷水管 ,采用离心玻璃棉保温，外做PAP保护层。2生活污水系统排水系统采用专用通气立管重力流合流排水方式。生活污水经化粪池进行初级处理后排放至小区中水处理站。中水供室外绿化及冲洗。3空调凝结水排水系统空调冷凝水采用有组织排水。4消防栓系统室内设专用消防管网，竖向分为高区和低区，消火栓系统分为高、低两个区，其中十八层以下为低区，十九层及以上为高区。地下二层至十层采用SNJ65甲型减压室内消火栓,十一层至十八层采用SN65甲型室内消火栓, 十九至二十七采用SNJ65乙型减压室内消火栓，消火栓栓口直径为65mm,水枪喷嘴直径为19mm,胶质水带长25m。消火栓系统采用焊接钢管，焊接连接；埋地消防管采用无缝钢管,焊接连接；室内明装管道外刷防锈底漆两道，银粉两道；埋地金属管。公建部分设计湿式自动喷水灭火系统。5采暖系统采暖热源为小区一期换热站提供。采暖系统共分为两个区，其中一至十七层为低区，十八至二十七层为高区。室内采暖系统为分户热计量系统,系统形式为水平双管同程式,每组散热器供水支管上设自动温控角阀，回水支管上设手动调节角阀。单元供回水主立管上所装阀门为铸钢闸阀，每户供水干管上所装阀门为锁闭调节阀,每户回水干管上所装阀门为锁闭阀。管井内及明装采暖管道采用热镀锌钢管,螺纹连接；垫层内的户内采暖管为PB管，热熔连接。6通风排烟系统本楼卫生间均有可开启的外窗,根据建设单位要求均不设机械排风。所有电梯机房均设排气扇，排风量按换气次数10次/h考虑。防烟楼梯间分别分段设机械加压送风系统。各单元合用前室设机械加压送风系统。没有自然排烟条件的地下一层和地下二层的防烟楼梯间设机械加压送风系统,正压送风机设于地下一层。二、工程特点1、2、3、5、6楼及地下车库工程位于中牟县文通路与明阳路交叉口，地基持力层为第5层粉砂，天然地基承载力特征值fak=180kPa。本工程由3栋高层办公楼、2栋商业和地下车库组成，建筑形状较为规则，本建筑地下一层为车库。本工程设计结构形式较为简单，基础为钢筋混凝土筏板基础；建筑主体结构分为框架、剪力墙结构。hmtvQfU。Da9SgDz。（1）本工程地下室车库面积大，一次性投入较多，施工时与主楼交叉，如何协调施工是保证工期的关键。（2）本工程有人防施工，保证工程前期人防与非人防的衔接的图纸设计无问题以及保证人防施工验收也是需要注意的。z5uzRJb。eA9OtH2。（3）计划管理工作是总承包项目部工作的重点，面对这个较大的群体工程，我们强调计划对施工的指导作用。通过科学合理的计划才能使投入施工的资源得到合理的配置与利用，才能有效地履行施工合同，保证成本、进度、质量、安全文明等各项目标实现。Xo5iICH。7qlqEjh。（4）由于该工程业主指定的专业配合单位较多。对总包单位的综合协调能力要求高，施工中需要总包单位协调好各方，合理安排好工序，土建施工应优先安排设备、设备管道的施工，以便于设备提前插入安装。VG9GuBE。WcWoKdz。（5）工程预计将经历个1个雨季1个冬季，施工要合理安排季节施工，按冬雨季施工的环境要求采取必要的技术措施，确保工程质量。认真安排施工进度与季节条件的配置关系，降低不良季节条件对工程进度和工程质量的影响降低季节性施工的成本投入。ZXzhph7。5BROMMt。第三章 施工总部署本工程严格按项目法组织施工，项目经理将选派承担过大型工程项目管理，并具备丰富施工管理经验的国家一级建造师担任，组建强有力的项目领导班子，选拨优秀施工队伍。认真贯彻执行ISO900质量标准，在工程确保质量的前提下，集中力量加快工程进度。nvayY5S。FfvNEBm。本工程将得到公司的大力支持，将选派优秀的施工管理人员组成项目部，项目经理、技术负责人、主要施工员、质检工程师、安全工程师等都是具有同类工程施工经验，下面各栋号将组成施工组，各栋号同时平行施工。在项目技术负责人的领导下将组成强有力的质检组和安全组来负责日常的质量、安全、文明施工管理，质检组有专职的质检工程师，对钢筋、模板、混凝土、建筑装饰、安装工程将有专门的质检工程师负责专业分项管理，并监督和指导劳务队、兼职质检员的工作，按照质量管理体系的要求进行过程控制；安全工程师也将按照施工用电、脚手架、文明施工等进行对口管理，保证安全目标的落实。7lDn77R。FRZRQp6。为保证总包和分包工作的协调顺利，分包管理由项目经理负责管理。保证总包和分包都能按照施工进度计划实施，合作顺利。fDqWiq5。PtuOI4G。一、施工方案概述根据本工程的施工特点及总进度要求，基础施工将在雨季，项目部将制定雨季防洪施工方案保证施工质量，为保证施工进度，基础施工将按照前面所叙述的各栋分开施工，同步进行，按照施工进度计划，以保证有足够的时间进行建筑装饰和安装工程的施工，以尽量避开大部分的装饰施工在冬季进行，保证装饰施工的质量。XTVYWIO。y9brS8b。由项目经理统筹安排，精心施工，各工序采取平面流水、立体穿插施工，尽量缩短各工序持续时间及工序的搭接时间，加快主体施工进度，尽早为装饰队伍提供工作面，使装饰工程尽可能减少在温度较低的时段施工。在结构施工阶段，搞好安装工程的预留、预埋。现浇钢筋混凝土梁板全部采用木胶模板及钢管脚手架快拆体系。基础、主体钢筋场内集中加工制作，现场绑扎；采用商品砼，用砼输送泵泵送至浇筑部位浇筑。装饰工程施工阶段采取以内装饰为主，内外并举，土建安装穿插进行、密切配合施工，外装饰工程自上而下连续作业。vFnBORR。M3PXZRV。项目经理部根据公司制定的一级网络计划及生产计划安排，具体制定每个月的详细全面的二级施工进度网络计划。各施工专业队伍、各专业工种根据二级网络计划并结合本工种的特点及现场实际情况，制定每周的三级专业施工进度网络计划。使各个专业、各个工序的施工始终处于动态的网络计划控制管理中，以保证总的工期目标的实现。2Nq16jp。3NWBzgP。二、施工组织施工组织分为人员组织、机械设备组织、材料组织、运输组织、协调组织等五个部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。故我公司在进行内部协调后，对这五大组织的安排主要为：HCUVh1l。bKDwZGs。（一）人员组织项目班子由经验丰富、管理能力强的管理人员组成，可直接加强施工现场的建设和管理。劳动力是工程实施者，因此劳务人员是工程实施的关键，本工程中我公司采用劳务人员，从郑州各主要市场调集，能有效地保证工程保质、保期地完成。Ew8qnnf。RLiA8Ej。（二）机具组织目前，本工程的主要机械设备已经基本落实，一旦基础条件成熟，我公司即组织大型机械进场。（三）材料组织原材料组织我们主要分二大类：第一类是甲供材料及甲供设备：这些材料和设备我公司将进行全面统计，并在开始安装某种甲供材料前60天或业主、监理工程师指示的日期，将材料用量计划及进场时间计划提交业主，并在施工期间根据实际进度经常申报详细进场计划，并在材料进场后负责验收，提供相应的堆放场地。YNW2aoP。kW7wVPc。第二类材料是自行采购材料：对于这部分材料我公司将实行货比三家，从质量和单价上把关，并尽量通过业主及有关部门审批后再行采购。EyuFQzX。AQlXM6O。（四）现场及运输组织本工程外部运输条件良好，现场运输较难，施工用地较少，对于现场运输组织遵循以下原则：整个工程施工阶段，生活区将与生产区独立，布置于业主指定的位置。适当调整施工程序，尽可能解决运输和材料堆放问题。现场合理布置材料堆场、工具房和安全保卫设施。材料由各施工组尽量考虑多点集中布置，减少材料的场内二次搬运。9ofa7BB。RzVUkel。（五） 协调组织项目部将着重对各幢楼的质量、安全、文明施工、施工进度进行协调和管理，并为各楼提供合理的施工作业面，协调各施工段和工序的衔接，提供水源、电源、办公、仓储等方面的协调，为工程整体施工创造良好的条件。uIT9r8j。6c8HzlY。 与业主协调组织协调好与业主之间的关系是我公司的一个工作重点。通过良好的合作，确保本工程承包合同全面履行，其主要表现在：在与业主监理三方例会上，讨论解决施工过程中所出现的各种矛盾及问题，理顺每一阶段的关系；从施工角度出发，为业主着想，达到业主提出的各种合理要求，从而建立起融洽的工作关系。mdzqpO0。2HVetIN。 与设计院协调组织在本项我公司将积极通过业主等渠道与设计单位友好协作，保证工程能符合设计方与业主的构思、要求及国家有关规范、规定的质量要求。其主要表现在：在重要分项分部施工前提交与设计方有关的施工方案或作业指导书，听取设计方的意见；交换我们对设计内容的意见，用我们丰富的施工经验来完善设计，以达到最佳效果。GWXXHHy。DXeRcBF。 与监理单位协调组织与监理单位进行紧密的合作，在整个工程的质量控制上共同努力，对施工全过程进行监督检查。在每个分项分部工程施工前，我们将提交有关的施工方案或作业指导书，并听取监理方的意见。监理方在实施监理工作时，我们除坚持其独立性以外，将为其实施监理工作提供必要的方便，配合监理方把监理工作做好。JaPV5pR。QOKlUr4。 对外协调组织对于本工程的施工，我们高度重视，并决心达到目标要求。在此，我们将由公司和项目部组织架构中设立专门协调人员负责本工程在施工过程中的对外协调工作，并作为本项目的重点来抓，以确保本工程顺利的施工，达到我们所承诺的各项指标。lOQzVD3。sPFUSFZ。三、施工组织管理机构图 项目技术负责人：项目经理：生产经理：计财核算 安全文明 机械设备 生产调度田广军材料供应 技术质量 生产调度 各工种专业班组模板队钢筋队砼 队砌筑队抹灰队架子队装饰队机电队防水队水电队四、施工管理目标1、质量目标：工程质量确保合格。2、工期目标： 天完成，保证按时竣工验收。3、安全生产目标：杜绝重大伤亡事故发生，工伤死亡率为零，一般事故控制在1.5以内。4、文明施工目标：施工现场按照“安全文明工地”标准执行。5、服务目标：建造业主满意工程。第四章 施工准备工作一、施工准备本工程将成立总承包项目经理部对工程质量、安全、进度、文明施工进行规划、管理和控制，保证施工机具、人员、制度及与业主、监理工作配合地默契度。t2P0LeV。ZPyc6Yn。现场准备我公司现已着手准备人、材、机等各种施工要素，可以在第一时间进入现场配合土方施工。之前我方将重点对各控制点、控制线、标高等进行复核，对施工现场进行调整准备，以使整个现场能符合我公司的布置原则和要求。BYkYXFp。Gm8wK1J。编制施工总平面布置图，并报有关部门审批。按现场平面布置要求，做好施工场地围挡和施工三类用房的施工，做好水电、消防器材的布置和安装。4W43UPF。OIOd50A。按要求做好场区施工道路的路面硬化工作。完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施技术准备：1、项目技术负责人组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸初审。2、根据质量手册和程序文件要求，针对本工程特点进行质量策划，编制工程质量策划书，制定特殊工序、关键工序质量控制措施。zhedzmb。InzWhd0。3、依据施工组织设计、编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。4、做好模板设计图，进行模板加工。5、认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。6、同时根据施工需要编制详尽的施工专项方案和施工施工作业指导书，以使工程始终受控于技术管理，从而确保工程质量。UiHuWsU。6A3FQwc。 施工方案编制计划表序号方案名称编制时间备注1测量工程专项施工方案开工前10天2质量计划开工前10天3临时用电专项施工方案开工前10天4模板工程专项施工方案开工前10天5脚手架工程专项施工方案开工前10天6地下防水工程专项施工方案开工前10天7安全生产文明施工方案开工前10天8冬雨季工程专项施工方案开工前10天9塔吊安装专项施工方案开工前10天机具准备我公司现由设备科牵头，对机具组织中有关的大型设备进行调派和准备，以便设备机具能按计划进场，并对其进行检查、维护，使所有设备处于最佳的运转状态。6RhHM9V。hM6knDm。材料准备我公司多年施工，与主要材料供应商之间有着较为成熟的供求关系，能保证工程开工后材料的供应。根据预算和施工进度安排编制材料、成品、半成品及设备供应计划，落实进场时间。ukEhWQ7。7Tt1ezZ。人员准备我公司将安排有成熟施工和管理经验的项目部管理人员，充实到本工程项目部，负责日常地项目施工管理。同时要求他们从现在开始熟悉设计文件和现场情况，保证我们工程从一开始就能进入正常轨道，保证各项目标实现。ZOR5LvY。DEy6G84。做好施工队伍的进场三级教育和操作培训工作。二、劳动力计划表1、公司将选派素质好、能力强的施工专业队伍来承建本工程的结构、装修、安装工程，并根据施工网络计划，分批分阶段及时组织力量进场施工。f2xJFsR。xHBt5E9。2、现场按照施工部署施工队，人员相对固定也可以进行局部的调整。3、劳动力材料安排保证措施(1)长期合作的劳务队伍，各工种技术工人力量达1000人左右，能确保该工程所需各类技术施工人员和专业工种。FK1UaWC。7cWuKX4。(2)将施工队划分为钢筋、模板、砼、脚手架、水、电、空调等各个专业班组，按网络计划进入不同区域组织施工。6SFESya。XUgE42D。(3)具有完善的材料采购系统，能保质保量及时供应各种材料。主要劳动力数量汇总表：工种、级别按工程施工阶段投入劳动力情况基础阶段主体阶段装饰安装工程钢筋工6011010木 工6010050泥 工1513010抹灰工80架子工307030油漆工100电焊工8820普工10010050起重工66防水工2020电梯司机12管 道 工7750通风工8830电 工8870三、主要材料设备用量及采购进场计划 序号名称规格单位数量备注1钢筋多种规格T6359根据施工计划进度购入2加气混凝土砌块多种规格M39933按计划进场3商品混凝土C15-C45M347383按计划进场4防水材料SBSM265568按计划进场5地砖M212424按计划进场6外墙面砖M239035按计划进场7内墙面砖M261589按计划进场周转材料投入计划序号名称规格单位数量备注1木胶板18mmM2260005栋周转使用2木方M37505栋周转使用3钢管48*3.5m2150005栋周转使用4扣件个1300005栋周转使用5穿墙螺杆12T355栋周转使用6可调支撑U托个65505栋周转使用四、工程投入的主要机械设备情况及进场计划序号机械或设备名称型号规格数量（台）国别产地所在地额定功率性能状况进场时间1振动夯土机HW-608郑州本部2良好填土前2推土机（回填使用）1山东租赁良好填土前3反铲挖掘机（回填使用）WZ-1 1日本租赁良好填土前4钢筋切断机FGQ40A6山西本部4良好开工前5钢筋弯曲机WJ40-16广州本部2.2良好开工前6电焊机BX1-30016上海本部11良好开工前7混凝土输送泵804郑州租赁良好开工前8木工电锯JD-4008辽宁本部3良好开工前9木工平刨BD-1503辽宁本部3良好开工前10污水泵6郑州本部1.5良好开工前11潜水泵2Z67上海本部1.5良好开工前12塔吊63G 4山东租赁57良好开工前13振动棒P-1 32本部1.1良好开工前14平板震动器Z-2 5本部1.5良好开工前15冲洗泵2郑州本部1良好开工前16对焊机1002上海良好开工前17经纬仪ET-022苏州本部良好开工前18铝合金塔尺3苏州本部良好开工前19水准仪DZS3-12苏州本部良好开工前20激光垂准仪DZJ32苏州本部良好开工前21施工电梯SCD2004郑州租赁60良好结构5层五、施工现场总平面布置 根据现场情况我公司目前考虑在施工现场暂定为生产、办公区域，生活区，尽量满足生产需要。1、布置原则 阶段平面布置与分部工程进展相适应，达到最大使用效果。 施工材料堆放，如成型钢筋、模板尽量靠近垂直运输机械，缩短搬运距离。 临电电源、电线敷设应避开人员流量大的路口及安全出口，电线尽量采用暗敷方式。1、临时设施布置本工程材料运输较为方便，但施工现场内交通不便，需施工临时道路。 现场大型机械布置每幢楼采用一台QTZ63G型塔式起重机用于平面材料机具的运输，工作半径50m。塔吊平面位置详见平面布置图。拟施工建筑物、材料堆放场地及材料加工场地全部在各楼塔吊工作半径范围之内。XzgkrY5。lWZTUCv。 施工现场排水方案施工现场在砼泵车及搅拌机附近设置排水渠道。排水渠道主要采用排水沟，（排水沟断面宽度为0.3m，沟底设0.2%的排水坡，并用水泥砂浆抹面）现场施工污水直接送入排水沟；为免将杂物排入下水道，主要采用进水口铁栅栏隔离和设置沉淀池并进行清淤。现场基坑范围外的所有施工用场地均进行硬化处理，并顺排水沟方向作成坡度，便于迅速排水，确保工地无积水。厕所排污出口设置化粪池。所有污水须经过处理后，方可排入小区排污管网。uwiuZEa。5T0IqoD。(3) 确定材料的堆放位置钢筋原材料、半成品布置于各楼塔吊覆盖范围内。木胶板、周转材料分两处布置，以分别满足四幢楼的需要。水泥、砂子布置在场地边角。模板布置在场地侧边人流较少处。wkq0ltN。ELQpWLR。(4) 临时设施的布置场地搭设办公场所、厕所。厕所设化粪池，生活污水排入小区排污管线。施工生产临时用房均在场地内搭设，有钢筋加工棚、安装加工棚、木工棚等，按照建设单位要求在装饰施工时完成地下室顶板施工，有的建筑材料可以通过地下室顶板。te2DAsH。augSITG。 文明卫生设施方案在现场设置12 个茶水亭，并在办公区用房边设置垃圾筒，派专人负责清扫场内道路，以保持现场整洁。在大门进出口设冲洗车位，以保证泥浆不流出工地。现场厕所各设化粪池一只，用水泥管道排入污水管网，每隔20 米设一窨井，防止污水管道堵塞时便于疏通。在现场出入口处设置标准的“七牌、二图”（即企业简介牌、企业标志牌、安全警示牌、消防安全措施牌、十项安全措施牌、环境保护措施牌、管理人员名单牌、施工总平面图、建筑物立体效果图等）。要求规格适当，字迹端正，位置设于醒目处。KxRb4Y1。pj8ry8a。临时用地表序号用途面积位置需用时间1办公区360见图开工前2木工棚200开工前3钢筋棚200开工前4安装加工车间180开工前6门卫室36开工前7配电室70开工前8厕所100开工前10仓库210开工前11钢管、模板堆放区500开工前附图施工现场总平面图六、现场供水计划施工用水计划：1、给水：(1)从建设单位指定位置接入水源，管径DN100，并安装水表；(2)环线引管采用DN32支管；(3)结构施工用水设管径DN40的竖管2根，每层设DN20接头加阀门，阀门后加长20cm短管，处理后使其内径与胶管外径一致。用软管引至施工作业面，供施工生产用水。SAIHYUk。xcZbNZC。临时用水量计算：(1)q1=k1Q1N1K2/(83600)=1.1(80300+10300)/360081.5=1.55L/SgNq6GlY。NR3Y0RA。q1：施工用水量k1：未预计的施工用水系数，取1.1Q1：日工程量；N1：施工用水定额K2：用水不均衡系数，取1.5按每日砼养护量为80m3，每日砂浆用量为10m3计算。(2)施工现场生活用水量：q2=p1N2K2 /(t3600)=(5008020)/(63600)=2.96/Sq2：施工现场生活用水量P1：为施工现场人员总数N2：施工现场生活用水不均衡系数，取2T：为高峰用水时间，按6小时计算(3)现场消防用水量：q3：按施工手册取10L/Sq1+q2=4.51L/Sq1+q2q3故总用水量Q=q3=10L/S(4)管道选择：d=(4q/1000v)1/2=(410 /1.61000)1/2=0.089mm故管径选DN=100mm其中V为经济流速选为1.6m3/s(5)由于现场消防应满足10分钟消防供水，故现场设临时水箱容积为：10L/S1070=7000L=7m3。jv7D7s4。Wqxm105。(6)为保证高区供水，水泵房设2台加压泵(一用一备)提升水至3-27层，故设水泵扬程为100m，流量：1060100=60m3/h。BGMqCqK。KcZmKgH。七、现场供电计划1、施工临时用电：根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截面。现场布置，均按三级配电，三级保护。本工程临时用电均从建设单位提供的变压器引出，并进入本施工现场的红线内，在红线内设总配电房，从建设单位提供电源位置采用三相五线制配线引入总配电房。施工现场内配电方式采用TN-S系统，并在总配电房处做重复接地一组，接地电阻小于4。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。其他内容严格执行施工现场临时用电安全技术规范JGJ46-2005。ynPMCEv。DGfoqlB。2、临时用电量计算：(一) 用电量计算: 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 本例计算中K1=0.50； 全部施工动力用电设备额定用量： 序号 额定功率(kW) 距离电源(m) 机具名称 1 480.00 60.00 塔式起重机QT-63G 2 11.00 50.00 插入式振动器 3 28.00 30.00 钢筋切断机(GJ-40) 4 24.00 30.00 钢筋弯曲机GJ7-40 5 168.00 50.00 交流电弧焊机 6 15.00 100.00 11.5t单筒卷扬机 7 1.00 50.00 平板式振动器 8 64.40 100.00 混凝土输送泵HB-15 9 4.80 50.00 200325L砂浆搅拌机 10 6.00 50.00 木工圆据机 11 60.00 120.00 100m高扬程水泵 12 100.00 50.00 对焊机 13 12.00 100.00 振动夯土机HZ-330A 14 40.00 100.00 泥浆泵(红星-30)经过计算得到 P = 381.15kW。（电焊机在结构施工和安装施工分开考虑）（二）、变压器容量计算:变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4381.15 = 533.61kVA。安全用电措施：1、应严格按施工现场临时用电安全技术规范JGJ46-2005的要求去布置施工现场与施工。2、临时用电采用TN-S制，每个总配电箱前做重复接地。PE线为黄绿相间色，严格与相线相区别。3、漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器(剩余电流动作保护器)的要求，开关内的漏电保护器其额定动作电流应不大于30mA，额定漏电动作时间应小于0.11S。使用于潮湿和有腐蚀的场所的漏电保护应采用防溅型产品。其额定动作电流应不大于15mA，额定漏电动作时间小于0.1S。KziwVw2。lxnX9P3。4、用电设备实行一机一闸制。5、办公室、宿舍、料具堆放场所用一般照明，在潮湿及易触场所，用电电压小于2V。6、遇大风及雷雨天时，应立即进行配电线路的巡视检查，发现问题及时处理。7、暂时停用的线路及时切断电源，工程竣工后，配电线路随即拆除。第十章 分项工程的主要施工方案和技术措施一、施工测量1、施工准备施工过程中所用测量工具经检验计量部门检测，配备专业及具有丰富实践经验的测量人员，严格进行施工测量、复测，认真操作仪器，精心处理测量数据。tLYrT70。KEgIufv。2、场内控制点设置本工程建筑物的平面形状较规则，采用矩形平面控制网，测设方法如下： 根据建筑红线、原控制网点和设计总平面布置图，用坐标法定出各栋楼和车库的主控点，采用一次布网法，测定控制点，形成控制网。HR7PI6a。byaZf2L。 控制网测设步骤在基坑外侧先测设平行于建筑物长轴线的主控点A、B，经复测合格后，作为基准线。用经纬仪在AB两点连线上测得AB基准线的垂线，量等距离得C、D两点，A、B、C、D 四点连线形成“十字交叉控制线”，经过测角、量距、平差，调整后成本工程主控制线，然后再进行加密，放出细部尺寸线。按照“工程测量规范”的要求，
