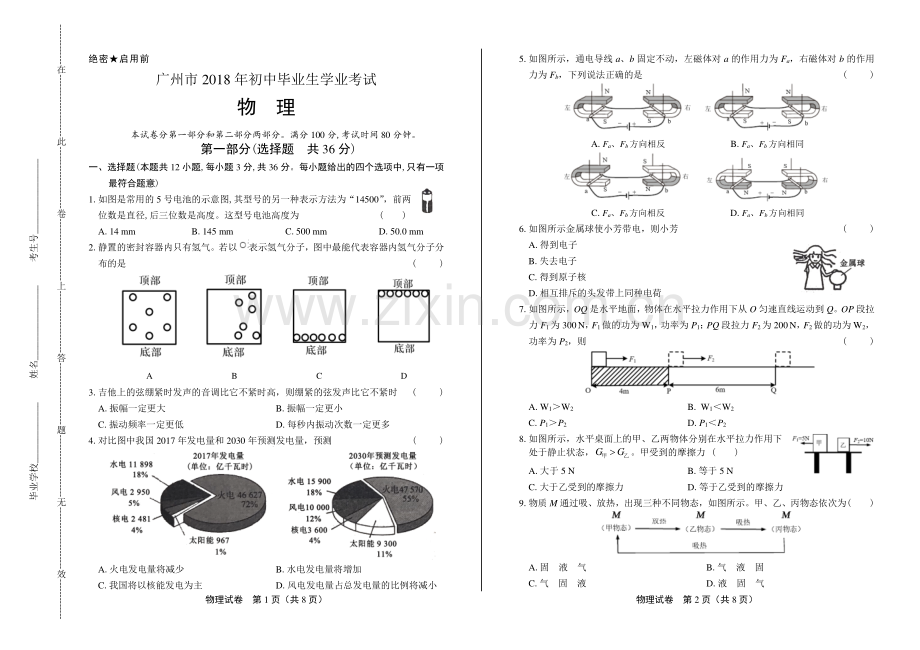

物理试卷 第 1 页（共 8 页）物理试卷 第 2 页（共 8 页）绝密启用前 广州市 2018 年初中毕业生学业考试 物 理 本试卷分第一部分和第二部分两部分。满分 100 分,考试时间 80 分钟。第一部分(选择题 共 36 分)一、选择题(本题共 12 小题,每小题 3 分,共 36 分。每小题给出的四个选项中,只有一项最符合题意)1.如图是常用的 5 号电池的示意图,其型号的另一种表示方法为“14500”，前两位数是直径,后三位数是高度。这型号电池高度为 ()A.14 mm B.145 mm C.500 mm D.50.0 mm 2.静置的密封容器内只有氢气。若以表示氢气分子，图中最能代表容器内氢气分子分布的是 ()A B C D 3.吉他上的弦绷紧时发声的音调比它不紧时高，则绷紧的弦发声比它不紧时 ()A.振幅一定更大 B.振幅一定更小 C.振动频率一定更低 D.每秒内振动次数一定更多 4.对比图中我国 2017 年发电量和 2030 年预测发电量，预测 ()A.火电发电量将减少 B.水电发电量将增加 C.我国将以核能发电为主 D.风电发电量占总发电量的比例将减小 5.如图所示，通电导线 a、b 固定不动，左磁体对 a 的作用力为 Fa，右磁体对 b 的作用力为 Fb，下列说法正确的是 ()A.Fa、Fb方向相反 B.Fa、Fb方向相同 C.Fa、Fb方向相反 D.Fa、Fb方向相同 6.如图所示金属球使小芳带电，则小芳 ()A.得到电子 B.失去电子 C.得到原子核 D.相互排斥的头发带上同种电荷 7.如图所示，OQ 是水平地面，物体在水平拉力作用下从 O 匀速直线运动到 Q。OP 段拉力 F1为 300 N，F1做的功为 W1，功率为 P1；PQ 段拉力 F2为 200 N，F2做的功为 W2，功率为 P2，则 ()A.W1W2 B.W1W2 C.P1P2 D.P1P2 8.如图所示，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态，GG乙甲。甲受到的摩擦力 ()A.大于 5 N B.等于 5 N C.大于乙受到的摩擦力 D.等于乙受到的摩擦力 9.物质 M 通过吸、放热，出现三种不同物态，如图所示。甲、乙、丙物态依次为()A.固 液 气 B.气 液 固 C.气 固 液 D.液 固 气 毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 3 页（共 8 页）物理试卷 第 4 页（共 8 页）10.如图所示，甲、乙两个质量不同的小球从相同高度静止释放，甲球下落过程中经过P、Q 两点。忽略空气阻力，下列说法正确的是 ()A.着地瞬间，两球的动能相等 B.甲球在 P 点和 Q 点的机械能相等 C.释放瞬间，两球的重力势能相等 D.从释放到着地，两球所受重力做的功相等 11.向前直线行驶的车内，小明给小芳连拍两张照片如图所示。拍照过程中车可能()A.向西加速 B.向东加速 C.向西减速 D.向东减速 12.将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立、放大的像，通过乙透镜成倒立、缩小的像。图 a 是平行于主光轴的光线通过甲透镜的光路图，图 b 中哪副图可能是平行于主光轴的光线通过乙透镜的光路图 ()A.B.C.D.第二部分(非选择题 共 64 分)二、填空作图题(本题共 7 小题,共 24 分)13.将两条光线通过透镜的光路如图所示。（1）该透镜是 （填“凹”或“凸”）透镜。（2）光线 a 射向水面。在图中1 画出 a 的反射光线；2 大致画出 a 进水中的折射光线；3 标示出反射角 r1和折射角 r2。（3）逐渐往容器中加水，光线 a 在容器底形成的光斑会 （填“左移”“右移”或“不动”）。14.O 为支点的轻质杠杆原处于水平静止。现同时施加大小相等的力 F1、F2（如图）。（1）此时杠杆能否保持平衡？。（2）画出图中 F1的力臂 l1。15.（1）图 a 是托里拆利实验装置，测得当地大气压等于 mm 高的水银柱所产生的压强。（2）关于图 a 现象的成因，十七世纪有两种观点。观点一：否认大气压的存在，玻璃管内本应充满液体，液面下降是因为管内的部分液体变成气体，管内气体越多，液面下降越多。观点二：管内液面上方是真空，大气压支撑起液柱。帕斯卡为了验证哪种观点正确，将两根长 12 m 规格相同的玻璃管分别装满水和酒，倒置在相应液体槽中。酒的密度比水小，且比水易变成气体。若观点一正确，应出现图 b 中 图的现象。若观点二正确，应出现图 b 中 图的现象。16.测量某液体密度的实验如图所示，液体的质量为 g，依据公式 ，液体的密度为 g/cm3。物理试卷 第 5 页（共 8 页）物理试卷 第 6 页（共 8 页）17.小明用图中的动滑轮匀速拉动水平地面上的物体 A，测出 A 移动的距离 s、水平拉力 F 和 A 的重力 G。（1）以上条件能否求出此时滑轮的机械效率？。如果能，写出的表达式；如果条件不足，写出还需补充的物理量的测量步骤和符号，并写出的表达式。（用题目已知及补充的物理量符号表示）。（2）若 A 在 10 s 内运动了 4 m，A 的速度为 。18.白色感压纸受到的压强达到可测量最小值时才变色，且颜色随压强变小而变深，大于可测最大值时颜色不再变深。感压纸A 的规格如图所示。实验 1：用 250 N 的压力垂直作用在 A 上，受力面积为 0.25 cm2，此压力对 A 的压强为 N/cm2。实验 2：仍用 250 N 的压力垂直作用在与 A 规格相同的感压纸上，要使它变色且颜色深度与实验 1 不同，下列哪些受力面积符合要求？1 2 cm2 2 0.8 cm2 3 0.3 cm2 4 0.1 cm2 5 0.01 cm2 19.测得某熔断开关 S 在不同电流下的熔断时间如表。将电磁铁开关和 S 接入电路，如图所示。当 I4 A 时，电磁铁能在0.1 s内吸动衔铁，使电路断开，衔铁无法自动恢复至图示位置；当 1 AI4 A 时，电磁铁无法吸动衔铁，S 发热熔断，使电路断开（熔断时间为 S 开始通电到它熔断的时间）。电流/A 1 2 3 4 5 熔断时间/s 不会熔断 220 40 5 2 （1）S 的电阻为1，当2 AI，通电时间为 s 时 S 熔断，此过程中 S 产生的热量是 J；（2）当5 AI 时，通电 0.1 s，S 能否熔断？。（3）若电路中电流方向与图中相反，电磁铁吸引还是排斥衔铁？。三、解析题(本题共 2 小题,共 20 分。解析题应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位)20.测得某白炽灯在不同电压下的电功率如下表：数据序号 灯两端电压 U/V 灯的电功率 P/W 1 220 40 2 110 12.1（1）灯两端电压为 220 V 时，灯的电阻为多少？（2）灯两端电压为 110 V 时，通过灯的电流为多少？通电 100 s 灯消耗的电能是多少？21.小明每天测量同一个鸡蛋的质量，再把鸡蛋放入水中，观察它的浮沉情况后，取出放好。表中是他记录的部分数据及现象。（鸡蛋的体积保持不变，10 N/kgg，331.0 10 kg/m水）（1）求第 57 天鸡蛋所受浮力及鸡蛋的体积；（2）比较第 1 天和第 70 天鸡蛋受到浮力的大小，写出判断依据；（3）根据表格的现象，你如何判断鸡蛋存放时间的长短？毕业学校_ 姓名_ 考生号_ _ -在-此-卷-上-答-题-无-效-物理试卷 第 7 页（共 8 页）物理试卷 第 8 页（共 8 页）四、实验探究题(本题共 3 小题,共 20 分)22.小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变。（1）实验电路图如图甲所示，请在图乙中连接对应的实物图。（2）改变滑动变阻器接入电路的阻值，记录数据如下表。根据表中数据在图丙的坐标系中画出电阻 R 的 U-I 图线。数据序号 1 2 3 4 电压表示数U/V 2.40 1.80 1.20 0.60 电流表A1示数I1/A 0.16 0.12 0.08 0.04 电流表A2示数I2/A 0.40 0.75 1.14 1.50 （3）某次实验电压表和电流表 A1的示数如图丁所示，U V，1I A，20.90AI，此时通过滑动变阻器的电流为 A。（4）此电路不允许滑动变阻器接入电路的阻值为零，原因是 。23.如图 a 所示，用加热器给初温均为 20的甲、乙液体加热（mm乙甲），两种液体每秒吸收的热量相同。这两种液体的温度一加热时间的图线如图 b。（1）某时刻温度计示数如图 a 所示，此时乙的温度为 。（2）甲液体第 30 s 的内能 （填“大于”“等于”或小于）第 35 s 的内能。（3）小明根据图 b 中 0 至 30 s 图线及题目所给信息得出：甲液体的比热容比乙液体的大。你认为小明的说法是否正确？你的判断依据是什么？24.小明把两端开口的细玻璃管插入水中，发现管内的液面上升（如图）。他查资料得知：管内外液体面高度差与水温、管的内径有关。小明想利用这支细玻璃管探究管内外液面高度差与水温的定量关系，请你帮他设计实验方案。（1）实验器材：细玻璃管、。（2）实验步骤（可画图或文字表述）：。（3）设计记录数据的表格。
