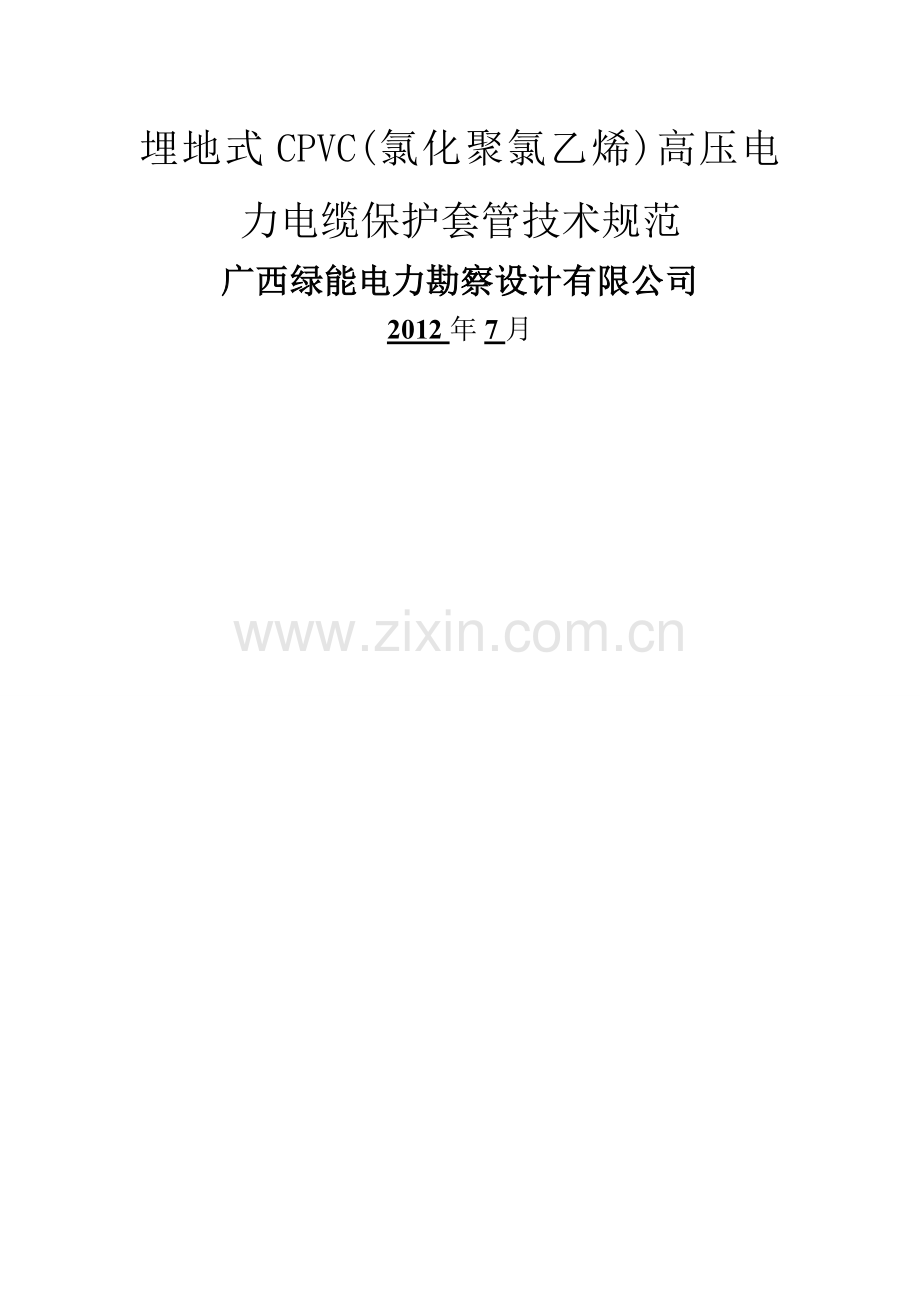

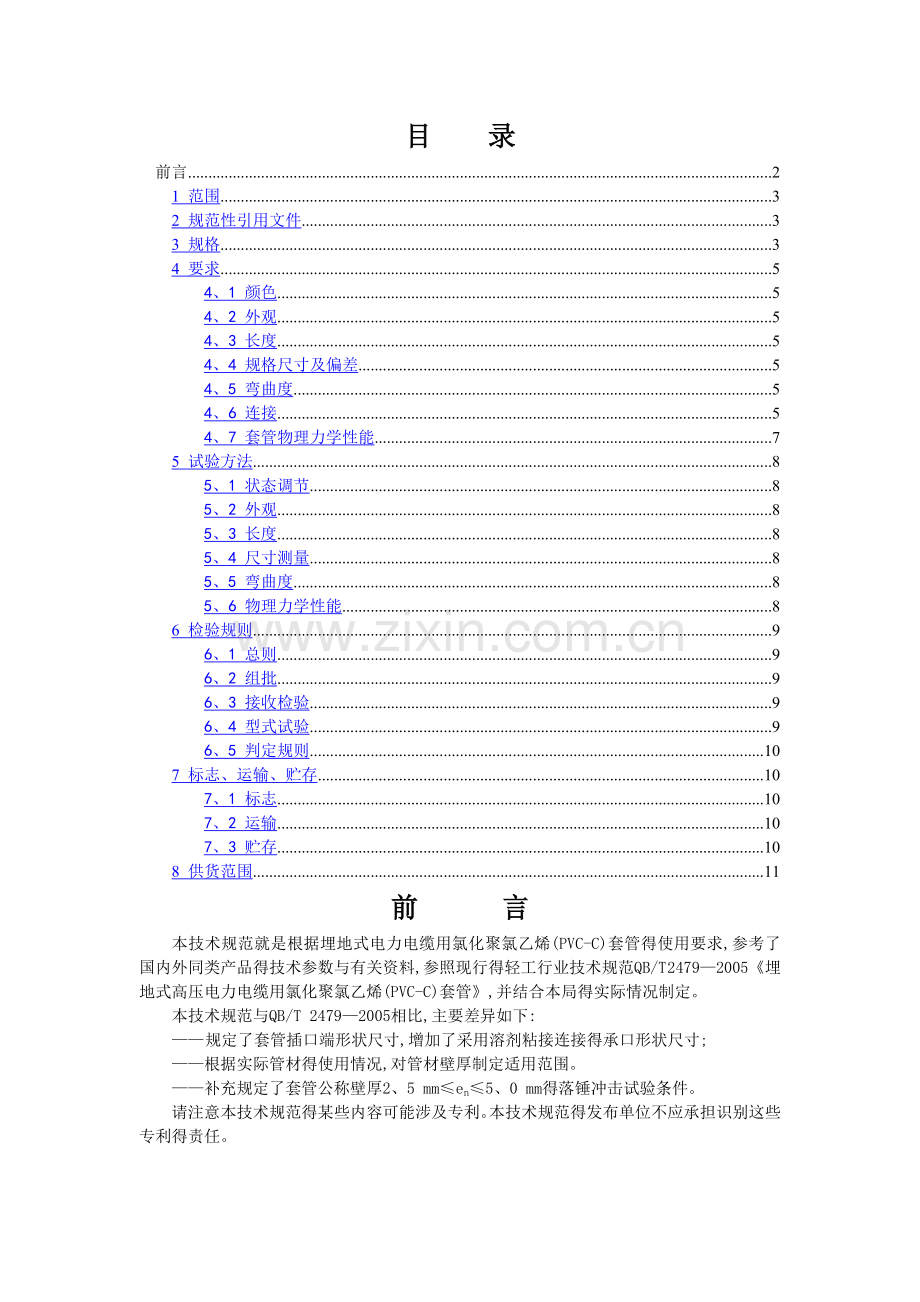

埋地式CPVC(氯化聚氯乙烯)高压电力电缆保护套管技术规范广西绿能电力勘察设计有限公司2012年7月目 录前言21 范围32 规范性引用文件33 规格34 要求54、1 颜色54、2 外观54、3 长度54、4 规格尺寸及偏差54、5 弯曲度54、6 连接54、7 套管物理力学性能75 试验方法85、1 状态调节85、2 外观85、3 长度85、4 尺寸测量85、5 弯曲度85、6 物理力学性能86 检验规则96、1 总则96、2 组批96、3 接收检验96、4 型式试验96、5 判定规则107 标志、运输、贮存107、1 标志107、2 运输107、3 贮存108 供货范围11前 言本技术规范就是根据埋地式电力电缆用氯化聚氯乙烯(PVC-C)套管得使用要求,参考了国内外同类产品得技术参数与有关资料,参照现行得轻工行业技术规范QB/T 24792005埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管,并结合本局得实际情况制定。本技术规范与QB/T 24792005相比,主要差异如下: 规定了套管插口端形状尺寸,增加了采用溶剂粘接连接得承口形状尺寸;根据实际管材得使用情况,对管材壁厚制定适用范围。补充规定了套管公称壁厚2、5 mmen5、0 mm得落锤冲击试验条件。请注意本技术规范得某些内容可能涉及专利。本技术规范得发布单位不应承担识别这些专利得责任。本技术规范依据GB/T 1、12000技术规范化工作导则 第1部分:技术规范得结构与编写规则编制。本技术规范由南宁供电局生产技术部提出并负责起草。本技术规范作为本局对埋地式电力电缆用氯化聚氯乙烯(PVC-C)套管采购、供货与使用时得验收准则。本技术规范于2006年4月20日首次发布。埋地式电力电缆用氯化聚氯乙烯(PVC-C)套管Buried chlorinated polyvinyl chloride (PVC-C) pipes for power cable1 范围本技术规范规定了埋地式电力电缆用氯化聚氯乙烯(PVC-C)套管(以下简称“套管”)产品得规格、要求、试验方法、检验规则与标志、运输、贮存。本技术规范适用于以氯化聚氯乙烯树脂为主要原料,加入必要得添加剂,经挤出成型,保护埋设地下得电力电缆得套管,适用于此种套管得设计、生产与检验。2 规范性引用文件下列文件中得条款通过本技术规范得引用而成为本技术规范得条款。凡就是注日期得引用文件,其随后所有得修改单(不包括勘误得内容)或修订版均不适用于本技术规范,然而,鼓励根据本技术规范达成协议得各方研究就是否可使用这些文件得最新版本。凡就是不注日期得引用文件,其最新版本适用于本技术规范。GB 1912000 包装储运图示标志(eqv ISO 780:1997)GB/T 14101989 固体绝缘材料体积电阻率与表面电阻率试验方法(eqv IEC 60093:1980)GB/T 24081996 塑料燃烧性能试验方法 水平法与垂直法(eqv ISO 1210:1992)GB/T 2828、12003 计数抽样检验程序 第1部分:按接收质量限(AQL)检索得逐批检验抽样计划(idt ISO 28591:1999)GB/T 29181998 塑料试样状态调节与试验得技术规范环境(idt ISO 291:1997)GB/T 66712001 热塑性塑料管材 纵向回缩率得测定(eqv ISO 2505:1994)GB/T 88022001 热塑性塑料管材、管件 维卡软化温度得测定(eqv ISO 2507:1995)GB/T 88051988 硬质塑料管材弯曲度测量方法(neq ASTM D2122:1981)GB/T 88061988 塑料管材尺寸测量方法(eqv ISO 3126:1974)GB/T 96472003 热塑性塑料管材环刚度得测定(idt ISO 9969:1994)GB/T 141522001 热塑性塑料管材耐外冲击性能试验方法 时针旋转法(eqv ISO 3127:1994)GB/T 172001997 橡胶塑料拉力、压力、弯曲试验机 技术要求(idt ISO 5893:1993)HG/T 30912000 橡胶密封件给排水管及污水管道用接口密封圈 材料规范3 规格套管规格用dn(公称外径)en(公称壁厚)表示,见图1。套管直管规格尺寸及偏差见表1。套管直管规格尺寸及偏差见表1。图1 套管得公称外径与公称壁厚示意图表1 套管直管规格尺寸及偏差 单位:mm规格dnen公称外径dn公称壁厚en公称长度Ln基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差502、5500、50、22、5+0、3-0、2600030504、0500、50、24、00、4-0、2752、5750、50、22、50、3-0、2754、0750、50、24、00、4-0、2903、0900、50、23、00、3-0、2904、5900、50、24、50、4-0、21003、01000、50、23、00、3- 0、21004、51000、50、24、50、4- 0、21103、51100、80、43、50、5- 0、21105、01100、80、45、00、5-0、31394、01390、80、44、00、5- 0、31396、01390、80、46、00、5- 0、31605、01600、80、45、00、5- 0、31608、01600、80、48、00、6- 0、31676、01670、80、46、00、5- 0、31678、01670、80、48、00、6-0、3续表1 套管直管规格尺寸及偏差 单位:mm规格dnen公称外径dn公称壁厚en公称长度Ln基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差1926、51921、00、56、50、5- 0、36000301928、51921、00、58、50、6- 0、32006、52001、00、56、50、5-0、32008、52001、00、58、50、6-0、42197、02191、00、57、00、5- 0、32199、52191、00、59、50、8- 0、4注:其它规格尺寸可按用户要求生产。4 要求4.1 颜色一般为橘红色。4.2 外观套管内外壁应光滑、平整、不允许有气泡、裂口与明显得痕迹、凹陷及分解变色线。套管端面应切割平整并与轴线垂直。4.3 长度套管长度一般为6 m,也可由供需双方商定。套管长度应包括承口部分得长度。长度极限偏差(6m长度下)为30 mm。见表1得规定。4.4 规格尺寸及偏差套管得规格尺寸及偏差应符合表1得规定。4.5 弯曲度弯曲度应不大于管材长度得1、0 。4.6 连接4.6.1 连接方式视用户得要求而定。可采用弹性密封圈连接,也可采用溶剂粘接连接。4.6.2 采用弹性密封圈方式连接,管材插入端应做出明显得插入深度标记。弹性密封圈性能应符合HG/T 30912000,管材端部得承口与插口得形状分别见图2与图3,套管端部得承口与插口得尺寸见表2规定。图2 弹性密封圈连接得承口形状尺寸示意图图3 弹性密封圈连接得插口形状尺寸示意图表2 弹性密封圈连接得套管规格及承插口尺寸 单位:mm序号规 格dnen最小承口长度Amin承口第一阶最小长度Bmin承口第二阶最小内径dj插口最小长度Cmin11103、510060111、010021105、031394、012060140、212041396、051605、012060161、212061608、071676、014060168、514081678、091926、516060193、8160101928、5112006、518060201、8180122008、5132197、018060221、0180142199、5 注1:dn110得套管不推荐采用弹性密封圈连接; 注2:管材插口带倒角,倒角以方便承插为准,不做具体规定;管材插口端带有最小插入深度得标记; 注3:承口第一阶最小内径di 应根据采用得密封圈尺寸确定。承口第一阶最小内径di 应根据采用得密封圈尺寸确定。4.6.3 采用溶剂粘接方式连接,套管插入端应做出明显得插入深度标记。管材端部得承口与插口形状尺寸见图4与表3得规定。 图4 溶剂粘接连接得承口与插口形状尺寸示意图表3 溶剂粘接连接套管规格及承口与插口尺寸 单位:mm序号规 格dnen最小承口长度Amin承口最小内径di插口最小长度Cmin1502、54850、3482504、03752、55475、5544754、05903、05490、6546904、571003、060110、76081004、591103、560110、860101105、0111394、072139、972121396、0131605、072161、072141608、0151676、084168、284161678、0171926、596193、496181928、5192006、5108201、5108202008、5212197、0108220、6108222199、5注1:管材插口带倒角,倒角以方便承插为准,具体要求不做具体规定;注2:管材插口端带有插入深度最小标记。4.7 套管物理力学性能本技术规范得套管物理力学性能应符合表4得规定。表4 套管得物理力学性能序号项 目单位物理力学性能指标试验方法1维卡软化温度935、6、12环段热压缩力2、5en5、0kN0、205、6、25、0en8、0kN0、40en8、0kN0、803体积电阻率m1、010115、6、34落锤冲击试验9/10通过5、6、45纵向回缩率5%5、6、56扁平试验压至外径1/3无破裂5、6、67阻燃性能(垂直法)级FV05、6、75 试验方法5.1 状态调节除有特别规定外,按GB/T 29181998得规定,在(232)条件下进行状态调节不少于24h,并在同样条件下进行试验。5.2 外观目视检查,内部用光源照瞧。5.3 长度用精度不低于1 mm得量具测量。5.4 尺寸测量5.4.1 平均外径及极限偏差按GB/T 88061988规定测量平均外径,并计算平均外径极限偏差。5.4.2 壁厚及极限偏差按GB/T 88061988规定测量,并计算壁厚极限偏差。5.4.3 承口尺寸按GB/T 88061988规定测量。5.5 弯曲度按GB/T 88051988规定测量。5.6 物理力学性能5.6.1 维卡软化温度按GB/T 88022001测定。5.6.2 环段热压缩力按GB/T 96472003规定,将试样放入电热鼓风干燥箱内,经(802),1 h处理后,从干燥箱中取出就是试样,放在压缩试验机上进行试验(试验机应符合GB/T 172001997得技术要求),读取外径压缩3、0%时得力为环段热压缩力,每段试样从烘箱取出至压缩完成均应在2 min内完成。取三个试样得试验结果得算术平均值为试验结果。5.6.3 体积电阻率按GB/T 14101989规定测定。5.6.4 落锤冲击试验按GB/T 141522001规定,取10个试样进行测定,每个试样冲击一次,试验温度为(202)。试验条件见表5。表5 落锤冲击试验条件套管公称壁厚en(mm)落锤质量(kg)落下高度(mm)2、5en5、00、500、012 000105、0en8、00、750、018、0en10、01、500、015.6.5 纵向回缩率按GB/T 66712001中方法B得规定测定。5.6.6 扁平试验按GB/T 96472003规定测定。从三根管材上各取(505)mm管段为试样,试样两端应垂直切平,试样在(232) 条件下对试样进行状态调节24 h,并在相同条件下进行试验,试验速度为(105) mm/min。当试样在垂直方向外径变形量为原外径得1/3时立即卸荷,试样不破裂、不分层为合格。5.6.7 阻燃试验(垂直法)按GB/T 24081996规定测定。5、7供货范围详见供货范围表6 检验规则6.1 总则产品需经生产厂家质检部门检验合格并附有合格证。6.2 组批同一批次供货为一组批。6.3 接收检验6.3.1 接收检验项目接收检验项目为本技术规范4、14、7中规定得维卡软化温度、落锤冲击试验与扁平试验。6.3.2 接收检验得抽样方案本技术规范4、14、6规定得项目,按GB/T 2828、12003正常检验一次抽样方案,取一般检验水平,接收质量限(AQL)为6、5(见表6)。表6 抽样方案 单位为:根批量样本量接收数Ae抽样数Re150812151280132328150020345011 20032561 2013 20050783 20110 000801011注:在计数抽样品符合4、14、6得需求后,从中抽取足够得样品进行4、7中规定得项目测定。6.4 型式试验6.4.1 型式试验项目型式试验项目为本技术规范第4章要求得全部项目。6.4.2 型式试验情形随机抽取足够得样品进行型式试验。一般情况下每两年进行一次。若有以下情形之一时,亦应进行型式试验。a)生产厂家不提供出厂检验合格证或检验报告时;b)施工过程中发现存在管材质量问题时;c)项目竣工验收存在质量异议时;d)两批次供货存在较大质量差异时;e)国家质量监督机构提出进行型式试验要求时。6.5 判定规则本技术规范4、14、6中,如有任一项不符合表6规定时,则判该批为不合格批。本技术规范4、7中如有不合格项时,则在计数合格得产品中抽样合格得产品中随机抽取双倍样品进行不合格项得复验,如仍有不合格项,则该批为不合格批。7 标志、运输、贮存7.1 标志每根套管上至少有一处完整得牢固得标志,标志因包含以下内容:商标、产品名称、规格、执行标准、生产厂名、生产日期。例如:商标 埋地式电力电缆PVC-C套管 1678、5 QB/T2479-2005 公司 2006、04、20 可根据产品贮存、运输得实际需要,在外包装物得显著位置上标注相应得图示标志,图示标志得使用应符合GB 1912000规定。7.2 运输套管运输时,不应曝晒,不得受剧烈撞击,抛摔与重压。7.3 贮存套管应合理堆放,远离热源。堆放高度不得超过2 m,宜采用“井”字型交叉放置,承口交错悬出,避免挤压变形。露天堆放时,必须遮盖,防止曝晒。8 供货范围供货范围表序号设备材料名称型号/技术参数单位数量合计工程名称备注1电缆保护管C-PVC1678、0米28002800110kV琅西送变电工程2回流管C-PVC1105、0米100100110kV琅西送变电工程
