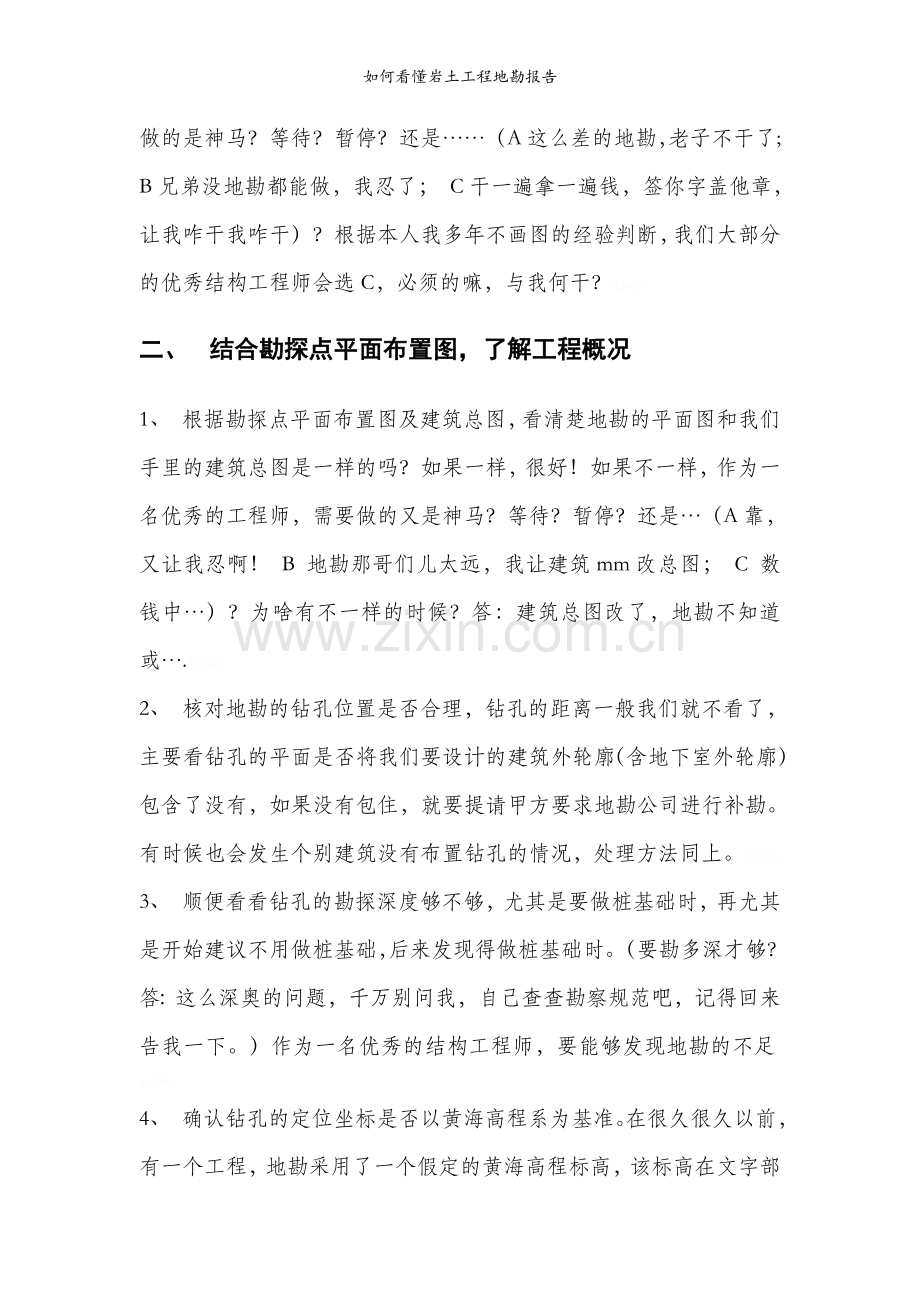

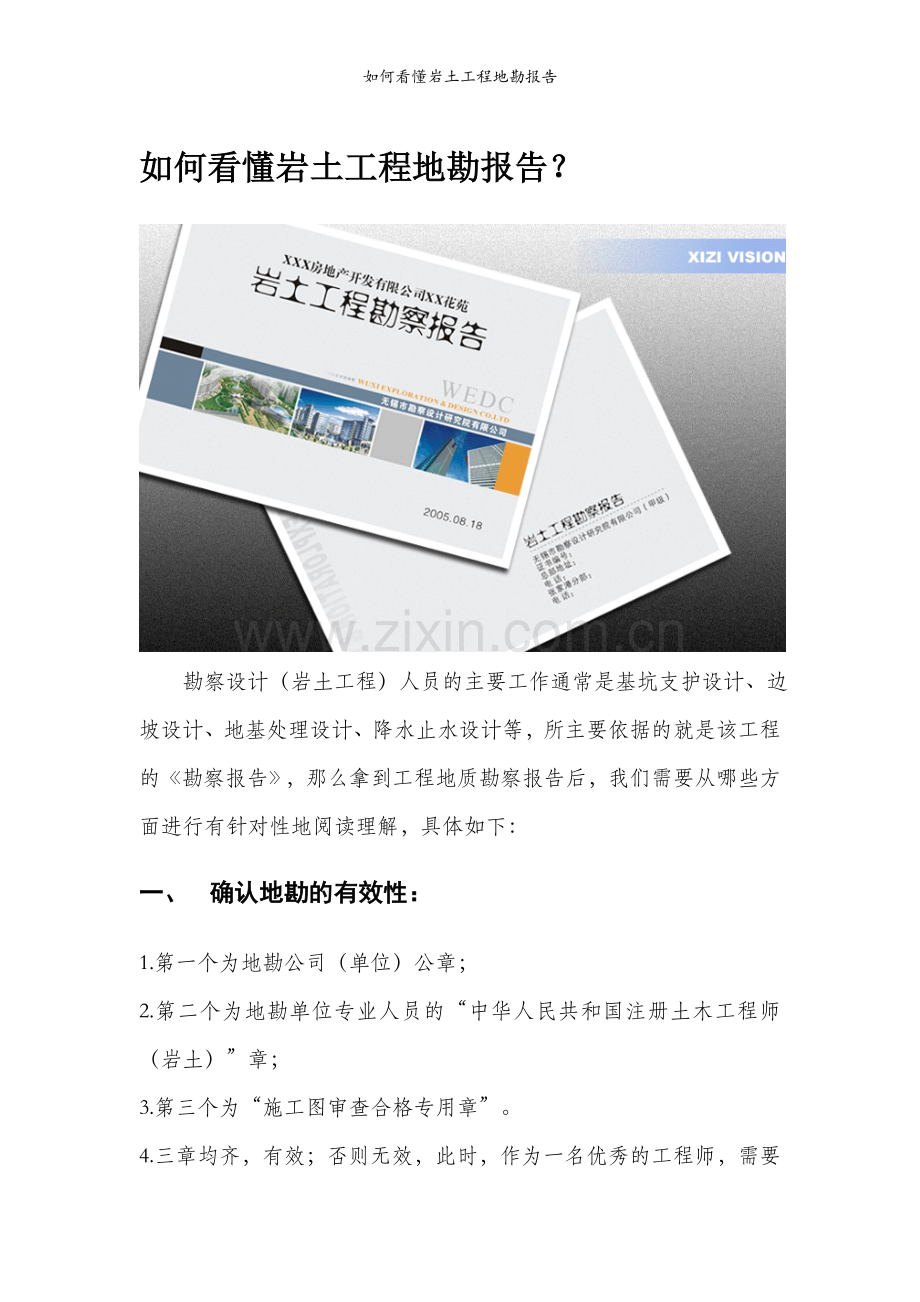

如何看懂岩土工程地勘报告如何看懂岩土工程地勘报告？ 勘察设计（岩土工程）人员的主要工作通常是基坑支护设计、边坡设计、地基处理设计、降水止水设计等，所主要依据的就是该工程的勘察报告，那么拿到工程地质勘察报告后，我们需要从哪些方面进行有针对性地阅读理解，具体如下：一、确认地勘的有效性：1.第一个为地勘公司（单位）公章；2.第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；3.第三个为“施工图审查合格专用章”。4.三章均齐，有效；否则无效，此时，作为一名优秀的工程师，需要做的是神马？等待？暂停？还是（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了； C干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？根据本人我多年不画图的经验判断，我们大部分的优秀结构工程师会选C，必须的嘛，与我何干？qjmiB。二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的工程师，需要做的又是神马？等待？暂停？还是（A靠，又让我忍啊！ B 地勘那哥们儿太远，我让建筑mm改总图； C 数钱中）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或.K6lTB。2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。rizTD。3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。）作为一名优秀的结构工程师，要能够发现地勘的不足aol3s。4、确认钻孔的定位坐标是否以黄海高程系为基准。在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改（该工程为08年项目，北京顺义，地勘公司为顺义当地一地勘部门）。（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）A9kCH。三、物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、含水量：2、重度（kN/m3）：还细分为天然重度、饱和重度sat（地下水位以下应取此值）3、空隙比e:4、塑性指数Ip：5、液性指数IL:6、压缩系数1-2（MPa-1）：脚标1-2的意思是当附加压力在100200kPa的时候的取值，实际取值时应简单计算一下附加压力，如果在200300kPa之间，取2-3的值，以此类推。压缩模量亦同。bTzBQ。7、压缩模量Es1-2（MPa）：8、内摩擦角（）：9、粘聚力c（kPa）:岩石的勘察报告中，改值的单位一般用MPa，应加以注意。10、地基承载力特征值fak（kPa）：这是判断持力层是否合适的主要依据。如不满足，则应考虑采取地基处理或者其它基础型式。改值还有一个修正的问题，亦需提前注意。IiDyY。11、桩侧阻力特征值qsa（kPa）：12、桩端阻力特征值qpa（kPa）：（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊， ）JGJ120-2012中对c、的取值有如下规定：四、水文地质条件1、地下水位的标高、深度、类型、补给方式等。这是确定是否需要采取降水止水措施的主要依据，根据地下水的类型-滞水、潜水、承压水，以及含水层的位置、渗透系数确定降止水方案。如果是承压水，还应注意水头高度等！LsUYM。2、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近35年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。但可恨滴是：找啊找，找啊找，他就是没有正确答案。作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是（A电联地勘； B向甲方告状； C忍字当头一把刀） 再：平时地下就那么点水，抗浮水位恨不得提到土上边去。一年下367天雨，连下三年估计差不多这水位。抗浮咱玩了命也算不过去。此时，作为一名优秀的结构工程师，需要做的又是神马？（A我就不信算不过去，钢渣、锚杆、抗拔桩，俺们有的是法宝；B电话哀求地勘，改浅点吧，来北京我请你吃饭；C 告状，虐待我们的主儿同样能虐待他们，这年头付钱的是大爷啊）曾经有多少次，地勘既挨了骂，又改了水位标高的，咱心里那个爽啊。受过虐的人心理都是变态滴！bG2gg。3、确定地下水、土的腐蚀性：腐蚀性的等级分为微腐蚀、弱腐蚀、中等腐蚀、强腐蚀。针对不同的腐蚀等级，都需要采取何种对应的措施，需要大家进一步学习掌握。（延伸阅读：工业建筑防腐设计规范GB50046-2008）。Q8rfN。4、根据地下水位标高正确进行地基承载力修正。5、对于软土地区，需要考虑应采取降水措施导致的周边沉降。五、场地地震效应：1、地勘上有本工程的地震参数。不要完全迷信抗震规范。如果地勘上的地震烈度或分组或特征周期和抗震规范上冲突，该信谁？作为一名优秀的结构工程师，需要做的又是神马？（A确认，当然是找人确认；B有靠谱的没？我亲自去测测。）再：咱建筑老大就是牛x，找的活儿前不着村后不着店的，编规范的老爷子就不知道中国有这地方。地震参数看哪里？答：地勘那，地下的事他全知道。（验槽碰到时，托他们回去给我太太爷爷带个好!）m1zAt。2、地基土的液化：液化等级分为轻微、中等、严重三个等级，不同的液化指数对应不同的液化等级。对不同等级的液化处理措施也是不一样的。具体都应该采取何种处理措施，需要大家进一步学习掌握。（延伸阅读：建筑抗震设计规范GB50011-2010第4.3节）。20m深度判断方法和15m深度判断方法是啥意思？当桩基础遇到液化土时你就惨了，算吧，一大堆公式等着你。（曾经有一群优秀的结构工程师为了算清液化前仆后继，至今还在为那几栋大楼提心吊胆。嘿，多亏还没建起来呢）pm9wy。3、场地土类别：场地土类别的判定依据见建筑抗震设计规范GB50011-2010第4.1.6条。设计中必须明确场地土的类别才能正确计算上部结构。场地土类别咋定的？你会不？剪切波速是啥？告诉你就有地勘把场地土类别算错的，你信不？有空都算一下。一旦成功纠错，哈哈，又可以把近十天的阴霾（娘亲的，甲方天天电话虐我）发泄一下了：“就没见过这么烂的地勘！这也能错！”（当然我们是见过这么烂的建筑的，什么都能错！）pAUz8。4、场地土的类型：分为岩石、坚硬土或软质岩石、中硬土、中软土、软弱土，学习其划分标准。（延伸阅读：建筑抗震设计规范GB50011-2010第4.1.3条）。DhsRN。六、场地不良地质作用和地质灾害在抗震设防烈度等于或大于6度的地区进行勘察时，应确定场地类别。当场地位于抗震危险地段时，应根据现行国家标准建筑抗震设计规范GB 50011的要求，提出专门研究的建议。uMvtN。七、其他自然条件做地勘的哥们儿真不是吃白饭的，不只地下的事门清，地上的事一样知道。最大冻深还算是土里的事，温度、风、雪、雷、电就是天上的了。（当然雷电是我打飞机玩的，不归他管。）基本风压自己会算不？又是曾经在很远很远一个小国家，需要给国王建一座宫殿，特意邀请了中国工程师设计。但编规范的老爷子没考虑到中国以后可能会占领这个小岛，忘了写这地方的基本风压。怎么办？dJ8bH。八、工程地质条件评价1、天然地基评价：确认是否适合做天然地基，其持力层在哪个土层等。要求：地基承载力的修正，必须写出全过程，具体详见计算算例。（地下水对独立基础基底面积有多大影响？G的取值和水有关系没？看了施大爷的例题，不管你晕没，反正我是晕了。以前地球人和地球程序不是这么算的啊？他娘亲的，又out了？有空都看看，他算的有道理没？）4NyxY。2、不能采用天然地基的时候，根据地勘建议及当地实际情况，合理选取基础方案。3、有无软弱下卧层，如有，需补充软弱下卧层验算文件地基承载力修正算例：1、本工程0.000=1000，基础底标高为-3.200，相当于绝对标高996.800。2、根据工程地质勘察报告，本工程采用1-1、2-2两个剖面图。基础持力层为第层粉土，地基承载力特征值为130KPa；粘粒含量为15%，查地基规范表5.2.4，得：bul3J。b=0.3，d=1.53、本工程室内外高差为0.45米，基础形式为筏板基础，得：d=3.2-0.45=2.75m4、地下水位标高为998.50米，基础底面以下土的重度为19KN/m3，由于在地下水位一下，其浮重度为：sn4NS。=19-10=9kN/m3。m=(18x1.5+9x1.7)/3.2=13.22kN/m35、fa=fak+b(b-3)+ dm(d-0.5)=130+0.39(6-3)+1.513.22(2.75-0.5)=182.7kPa筏板反力为170kPafa，地基承载力满足要求。九、根据地勘报告，明确标准冻深和最大冻深，此项直接影响基础埋深。对冻胀有影响的构件，优秀结构工程师需要知道采取何种措施来处理。（引申一下：啥样的土会冻胀？）dFOe5。十、基坑开挖建议：放坡坡率（定义：），支护方案及施工降水措施。十一、地勘或施工过程中是否出现古墓、人防工事、采空区、暗河等不利情况；如果有，地勘有无具体处理建议？（一般来说，作为一名优秀的结构工程师，遇到古墓时千万不要惊慌，但一定要表现出事情很严重的样子，立马打电话告诉施工单位停工，警告其危险性，要求所有人都远离现场一公里并保护好场地，然后马上打飞机亲临现场，直面危难，在解决施工难题的同时，也可以见识一下小龙女的芳容；至于遇到其他的小事，就要求地勘出意见处理一下就行了。）XcQyd。
