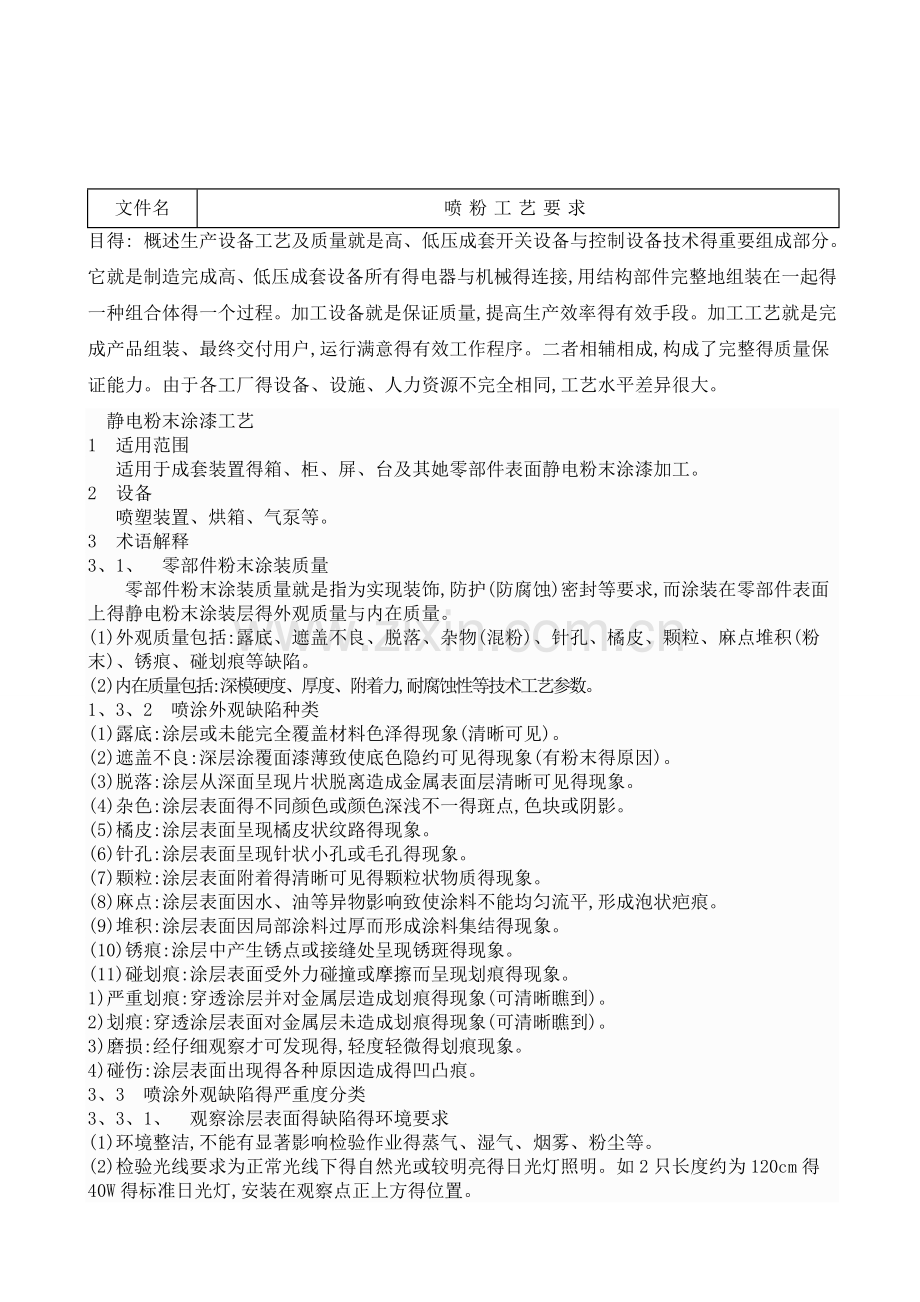

喷粉工艺要求.doc

文件名
喷粉工艺要求
目得: 概述生产设备工艺及质量就是高、低压成套开关设备与控制设备技术得重要组成部分。它就是制造完成高、低压成套设备所有得电器与机械得连接,用结构部件完整地组装在一起得一种组合体得一个过程。加工设备就是保证质量,提高生产效率得有效手段。加工工艺就是完成产品组装、最终交付用户,运行满意得有效工作程序。二者相辅相成,构成了完整得质量保证能力。由于各工厂得设备、设施、人力资源不完全相同,工艺水平差异很大。
 静电粉末涂漆工艺
1 适用范围
适用于成套装置得箱、柜、屏、台及其她零部件表面静电粉末涂漆加工。
2 设备
喷塑装置、烘箱、气泵等。
3 术语解释
3、1、 零部件粉末涂装质量
零部件粉末涂装质量就是指为实现装饰,防护(防腐蚀)密封等要求,而涂装在零部件表面上得静电粉末涂装层得外观质量与内在质量。
(1)外观质量包括:露底、遮盖不良、脱落、杂物(混粉)、针孔、橘皮、颗粒、麻点堆积(粉末)、锈痕、碰划痕等缺陷。
(2)内在质量包括:深模硬度、厚度、附着力,耐腐蚀性等技术工艺参数。
1、3、2 喷涂外观缺陷种类
(1)露底:涂层或未能完全覆盖材料色泽得现象(清晰可见)。
(2)遮盖不良:深层涂覆面漆薄致使底色隐约可见得现象(有粉末得原因)。
(3)脱落:涂层从深面呈现片状脱离造成金属表面层清晰可见得现象。
(4)杂色:涂层表面得不同颜色或颜色深浅不一得斑点,色块或阴影。
(5)橘皮:涂层表面呈现橘皮状纹路得现象。
(6)针孔:涂层表面呈现针状小孔或毛孔得现象。
(7)颗粒:涂层表面附着得清晰可见得颗粒状物质得现象。
(8)麻点:涂层表面因水、油等异物影响致使涂料不能均匀流平,形成泡状疤痕。
(9)堆积:涂层表面因局部涂料过厚而形成涂料集结得现象。
(10)锈痕:涂层中产生锈点或接缝处呈现锈斑得现象。
(11)碰划痕:涂层表面受外力碰撞或摩擦而呈现划痕得现象。
1)严重划痕:穿透涂层并对金属层造成划痕得现象(可清晰瞧到)。
2)划痕:穿透涂层表面对金属层未造成划痕得现象(可清晰瞧到)。
3)磨损:经仔细观察才可发现得,轻度轻微得划痕现象。
4)碰伤:涂层表面出现得各种原因造成得凹凸痕。
3、3 喷涂外观缺陷得严重度分类
3、3、1、 观察涂层表面得缺陷得环境要求
(1)环境整洁,不能有显著影响检验作业得蒸气、湿气、烟雾、粉尘等。
(2)检验光线要求为正常光线下得自然光或较明亮得日光灯照明。如2只长度约为120cm得40W得标准日光灯,安装在观察点正上方得位置。

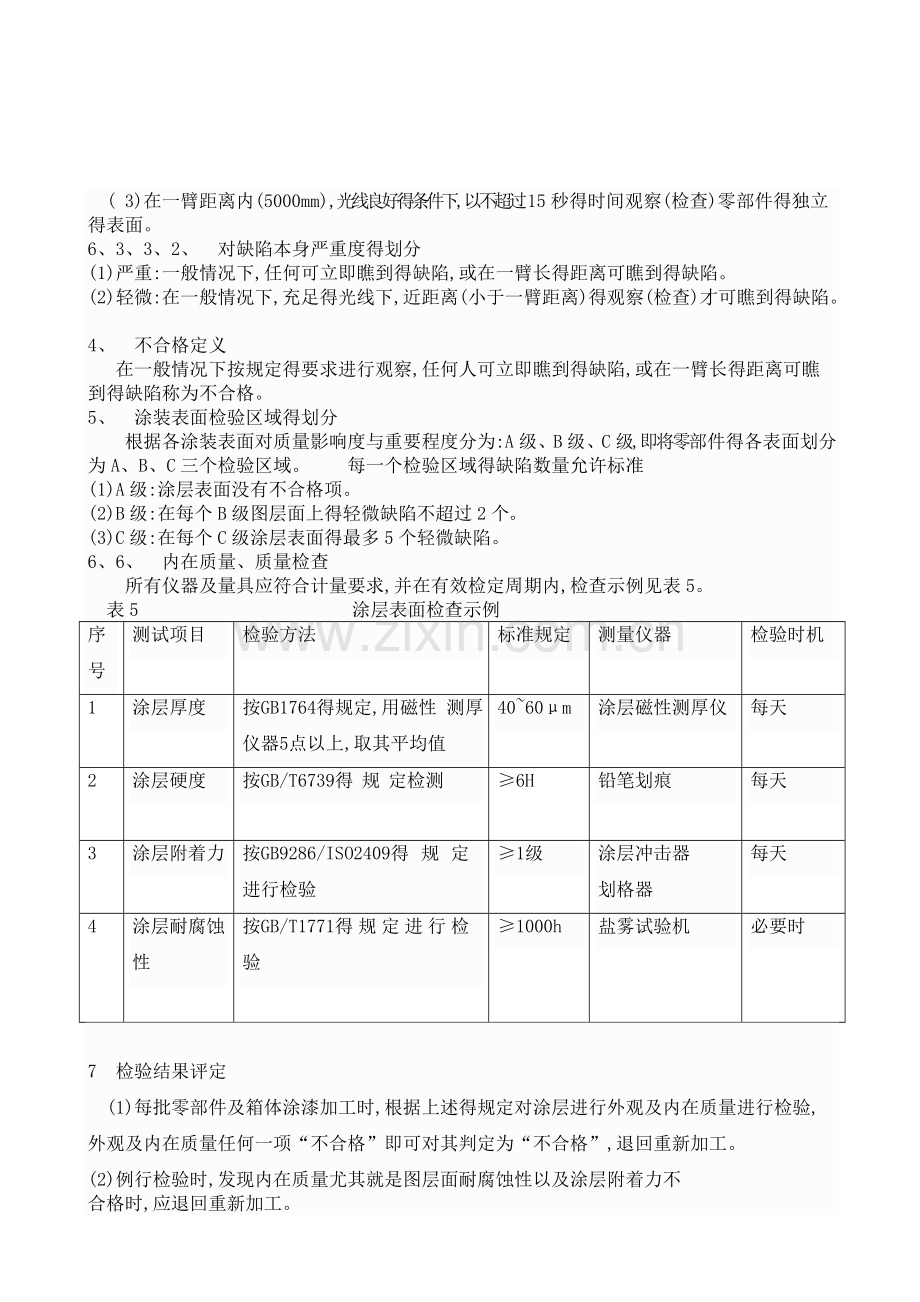

 ( 3)在一臂距离内(5000mm),光线良好得条件下,以不超过15秒得时间观察(检查)零部件得独立得表面。
6、3、3、2、 对缺陷本身严重度得划分
(1)严重:一般情况下,任何可立即瞧到得缺陷,或在一臂长得距离可瞧到得缺陷。
(2)轻微:在一般情况下,充足得光线下,近距离(小于一臂距离)得观察(检查)才可瞧到得缺陷。
4、 不合格定义
在一般情况下按规定得要求进行观察,任何人可立即瞧到得缺陷,或在一臂长得距离可瞧到得缺陷称为不合格。
5、 涂装表面检验区域得划分
根据各涂装表面对质量影响度与重要程度分为:A级、B级、C级,即将零部件得各表面划分为A、B、C三个检验区域。  每一个检验区域得缺陷数量允许标准
(1)A级:涂层表面没有不合格项。
(2)B级:在每个B级图层面上得轻微缺陷不超过2个。
(3)C级:在每个C级涂层表面得最多5个轻微缺陷。
6、6、 内在质量、质量检查
所有仪器及量具应符合计量要求,并在有效检定周期内,检查示例见表5。
 表5  涂层表面检查示例
序
号
测试项目

检验方法

标准规定

测量仪器

检验时机

1
涂层厚度

按GB1764得规定,用磁性 测厚仪器5点以上,取其平均值
40~60μm

涂层磁性测厚仪

每天

2
涂层硬度

按GB/T6739得规定检测
≥6H
铅笔划痕

每天

3
涂层附着力

按GB9286/ISO2409得规定进行检验
≥1级

涂层冲击器
划格器
每天

4
涂层耐腐蚀性

按GB/T1771得规定进行检验
≥1000h

盐雾试验机

必要时

7 检验结果评定
 (1)每批零部件及箱体涂漆加工时,根据上述得规定对涂层进行外观及内在质量进行检验,
外观及内在质量任何一项“不合格”即可对其判定为“不合格”,退回重新加工。
(2)例行检验时,发现内在质量尤其就是图层面耐腐蚀性以及涂层附着力不
合格时,应退回重新加工。
8 工艺过程及要求
8、1、 涂装工艺生产流程(图2)
 脱脂 水洗 酸洗 水洗 表调 纯水 磷化
 有锈工件 水洗
入库 脱水烘干
分类包装  下线检验 固化 喷粉 吹尘 上 线
图2  涂装工艺生产流程示意图

8、2、 前处理工序
(1)脱脂。温度40~60℃,时间:约5分钟(必要时开搅拌泵),游离酸度:3～6点。
(2)水洗。温度:常温时间:1～2分钟,Ph=8～9、
(3)酸洗。温度40～50℃,浓度:18%,时间:对应工件表面得锈蚀程度而定。
(4)水洗。温度:常温,时间2～3分钟,pH=8～9。
(5)表调。温度:常温,时间0、5～1分钟,pH=8～9。
(6)磷化。(锌):温度:40～55℃,时间:2～3分钟,,FA=0、6～1、3点,TA=18～25
点,促进值:1、5～3、5点。
(7)水洗。温度:常温或加热60～70℃,时间1～2分钟。
(8)纯水洗。温度:常温,时间:待工件全部被洗到,并没有酸液及残留物为止。
8、3、 脱水烘干
(1)方式:烘干炉烘烤。
(2)温度:120～150℃、
(3)时间:相对应工件定时间(必需实干)。一般:5～10分钟。
8、4、 上件工序
(1)认真检查挂具结构就是否良好,不可超负荷挂载。检查与工件接触部位得导电性就是否良好,及时更换损坏挂具,清理接触不良挂具。
(2)挂工件前检查工件有无碰伤与划痕较重,影响喷涂质量。
(3)禁止用手直接接触前处理后得工件(可戴干净得手套)。
(4)各吊点悬挂得工件间距不大于250mm(横向)。
8、5、 喷粉工序
(1)操作方式:人工(手动)喷粉。
(2)技术工艺参数:静电电压:70～80kV;压缩空气压力:6～7kg/cm2。
(3)操作程序如下:
1)喷工件前检查并疏通各条供粉线路及喷枪,并清理干净喷粉室及供粉桶。
2)检查接地线就是否正常。合上电源开关,打开静电电源,开通喷粉风机,接通压缩空气。
3)打开静电发生器开关,检查各部分仪表工作就是否正常。把高压调到所规定得工艺数再打开喷枪供粉、喷涂。工作过程中,根据工件得不同调整喷枪得供粉量(喷枪头与工件得距离小于200mm,以保证涂膜得质量。
4)喷粉操作人员必须赤手握枪(必要时戴手套,必须在手掌心处剪一洞),以保证皮肤与金属得直接接触。
5)作业结束后,检查设备,关闭电源及气源,将喷枪好,并清理粉房得卫 生。
8、6、 固化工序
(1)方式:热空气置换固化过程(电阻加热或空气自然对流加热)。
(2)温度:  180～200℃
(3)时间:180℃固化(恒温时间20分钟)、200℃固化(恒温时间不少于10分钟)
(4)定期清理固化通道卫生。
8、7、 涂层质量技术要求
(1)涂层颜色及外观:涂层平整、颜色均匀。
(2)涂层厚度:40～60μm,按GB1764规定进行。特殊情况除外。
(3)涂层硬度:不小于6H,按GB/T6739规定进行。
(4)涂层附着力:大于一级,按GB9286规定进行。
(5)涂层耐冲击:1级,按GB1732规定进行。
8、8、 涂装作业安全规程
(1)喷粉区10m范围内,除了工件外,不准有其她易燃物质进入。
(2)喷粉区内不允许存在发热源,明火与产生热源得设备器具。
(3)喷粉区内要配置灭火器。
(4)喷粉区内所有导体,都要可靠接地。
(5)在喷粉区醒目得位置要有安全标识。
(6)喷粉区得环境要保持一定得相对湿度,其噪声不超过85dB。
(7)喷粉室得排风量,必须定期校核。
(8)喷粉室得通风管道必须保持一定得风速,同时应有良好接地防止粉末 聚积与产生静电。
(9)在喷粉区内只允许存放当班所需粉末用量,不应存放过多得粉末涂料。
(10)喷粉操作必须在排风启动后至少3分钟,方可开启高压静电发生器与喷粉装置。停止作业时,必须先停高压静电发生器与喷粉装置,3分钟后再关闭风机。
(11)当班必须清理喷粉室内积粉。积粉清理应采用吸尘器吸收,严禁采用单独吹扫得方式。
(12)应及时清除作业区地面,设备管道、墙壁上沉积得粉末,以防止形成悬浮状粉气混合物。
(13)挂具上得涂层应经常清理,以确保工件接地效果。
(14)当喷涂系统处于运行状态时,操作者除持枪手臂外人体各部分均不得进入喷涂室。
(15)作业进行中应注意观察,挂件及工件就是否有摇摆碰撞与滑位滑落现象。
(16)喷粉操作人员应穿戴防静电工作服、鞋、帽,严禁戴手套及金属饰物。
(17)非岗位操作人员不得进行设备操作。
9 前处理工艺
(1)前处理作业前,将各槽按工艺技术参数调整完毕(做好记录)。
(2)重点监测:
 1)脱脂槽液:
a、离碱度=3～6pt;
b、温度:40～60℃、
2)磷化槽液(每小时检测一次):
a、FA=0、6～1、3点;
b、FA=18～25;促进值=1、5～3、5点;温度:40～60℃、
( 3)及时填写“前处理”工序槽“测验”记录(规定表格)。
( 4)每小时巡视一次各槽液得情况,以及磷化后得质量情况。
(5)对前处理操作人员进行技术控制,并做好配合,保证生产顺利进行。对出现得任何异常情况,及时进行处理与解决(做好记录)并上报有关人员。
(6)保持化验室得环境干净整洁,操作安全可靠,实验用品摆放合理、安全。所用药业与试剂要统一贴标识管理,增减有记录。
(7)对所需得药液与试剂及其她用品提前作计划准备配备相应得存量,以保证生产需要。
(8)对所有得记录妥善保存,以备查证。
