派出所营房工程施工组织设计.doc

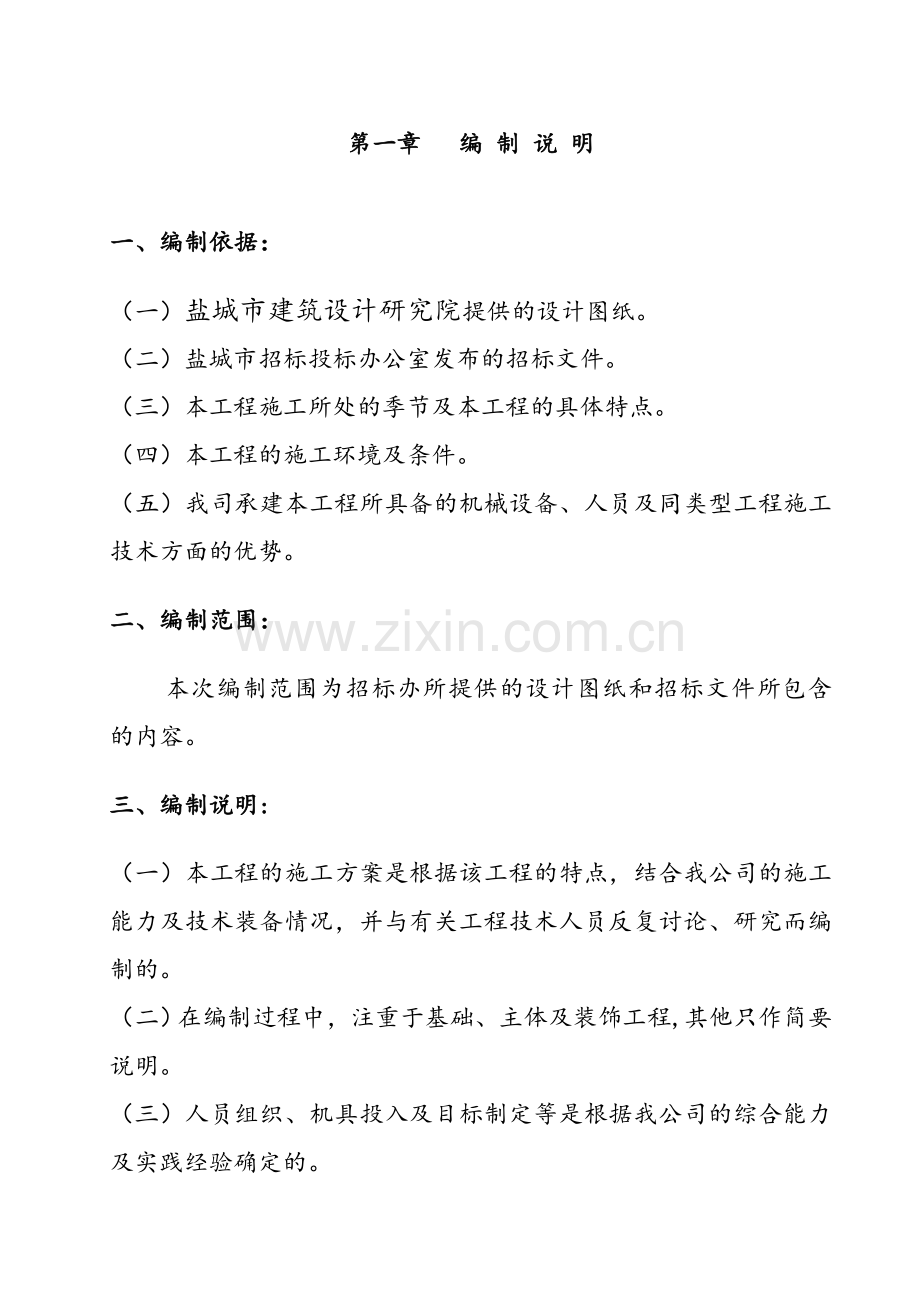

第一章 编 制 说 明一、编制依据：（一）盐城市建筑设计研究院提供的设计图纸。（二）盐城市招标投标办公室发布的招标文件。（三）本工程施工所处的季节及本工程的具体特点。（四）本工程的施工环境及条件。（五）我司承建本工程所具备的机械设备、人员及同类型工程施工技术方面的优势。二、编制范围：本次编制范围为招标办所提供的设计图纸和招标文件所包含的内容。三、编制说明:（一）本工程的施工方案是根据该工程的特点，结合我公司的施工能力及技术装备情况，并与有关工程技术人员反复讨论、研究而编制的。（二）在编制过程中，注重于基础、主体及装饰工程,其他只作简要说明。（三）人员组织、机具投入及目标制定等是根据我公司的综合能力及实践经验确定的。第二章 工程概况与施工特点一、工程建设概况本工程为盐城市盐城市盐都新区派出所营房工程，位于盐城市盐都新区开创路与赶海路交汇处，盐城市建筑设计研究院设计，按招标文件要求，该工程定额工期为150天，工程需合理降低造价，缩短施工工期，确保安全生产和工程施工顺利进行。二、工程施工概况（一）建筑设计本工程地上框架五层，地下一层，总建筑面积为4223m2。室内外高差1500mm，本工程地下室层高3.3m，地上一至四层层高3.6m，五层层高5.2m该建筑物总高度20.5m，东西总长为44.24m，南北宽度16.24m。（二）结构设计本工程为框架结构，采用桩基础。抗震设防烈度为7度，框架抗震等级为级。砼强度等级：0.00以下墙、柱采用C35，承台地梁、底板采用C30；0.00以上全部采用C30。-3.35以下墙体采用M7.5水泥砂浆，Mu10混凝土标准砖，-3.35以上墙体采用M5.0混合砂浆，外围护墙采用Mu10淤泥多孔砖，房间隔墙采用A5.0加气混凝土砌块。（三）施工条件：现场“三通一平”已具备，交通运输方便，施工机械设备、劳动力及现场临时设施已基本落实，可以进驻施工。三、工程施工特点：该工程为框架结构。地下室施工时需采取相应的技术措施控制地下室底板大体积砼温度变形裂缝的发生和开展，控制好地下室砼自防水及高分子卷材防水的质量。除遵守国家现行施工规范外，还应执行人防工程有关规范。 该工程拟建场地地势平坦。该工程基础施工期间多处于春夏季节，应提前采取防雨、排水措施。主体施工中，立模、浇筑、砌筑的施工流程应合理组织安排，方能加快施工进度，缩短施工工期，提高经济效益。第三章 施工部署一、工程施工指导思想及目标（一）指导思想根据本工程的特点和条件，以及社会影响力和重要性，经组织公司高层决策人员和项目部有关人员对该工程进行定性、定量分析后，确定以“质量为中心、技术先进、科学管理、经济合理、切实可行”作为本工程施工的指导思想。（二）实施目标为确保该工程的质量、工期、安全等指标的高标准完成，充分发挥我司的施工优势水平，科学安排，精心施工，严格履行合同确保完成如下目标：1、质量目标单位工程一次验收达优良标准，力争盐城市优质工程。2、工期目标工程竣工交付：自开工之日起150天内竣工完成。3、安全生产目标采取有效措施，严格控制轻伤事故，杜绝重大安全事故的发生。4、文明生产目标精心组织安排，确保文明施工环境，确保市级文明工地，努力创成江苏省标准化工地。二、施工组织机构根据该工程特点，结合我公司目前管理体制，选配具有优良施工业绩、有高层施工经验的项目经理、总工程师及工程技术人员对本工程实行项目管理，由项目经理全权负责，对该工程的工期、质量、安全、进度、成本等进行有计划的组织管理，具体机构设置见下表。项目经理质安负责人行政负责人生产负责人技术负责人装饰队砼工队木工队瓦工队安装队钢筋组后勤组材供组三、施工程序通过对本工程各分部、分项工作量的分析，决定该工程的施工程序：（本工程桩基及围护桩已结束，故本方案示考虑）第一阶段基础工程（水电交叉施工）第二阶段主体结构工程（水电交叉施工）第三阶段安装、装饰工程施工，包括内、外装修、楼地面、门窗制作安装、水、电、卫、暖、消防等各类管线安装全部到位。第四阶段调试扫尾阶段四、施工组织管理（一）组织：实行项目经理负责制，对该工程的工期、质量、安全等全面工作负责。项目部由项目经理精选人员，组成整套管理网络体系。（二）管理：“建好一个项目的主要问题不在工人而在管理”这是我们的共识。根据项目的规模，我们实行项目管理，以项目经理负责制来严格执行有关国家方针、政策和法规，拟定工程的总目标和每个成员的工作目标及行为纲领，使所有人员都明确自己的岗位和职责，并把岗位职责和管理目标同经济效益结合起来，充分发挥各自的主观能动性和创造性。第四章 施工准备一、施工组织准备根据该工程的规模和特点，我公司决定调用具有高层施工经验的优秀技术管理人员和有一定素质的工人骨干，组建项目部，确保该工程施工顺利进行。二、施工技术准备（一）熟悉设计图纸，进行技术交底，对主要分部分项工程编制详细的施工方案，做好充分的技术准备。（二）充分了解现场周围场地环境及地质地貌情况。（三）编制施工图纸预算和施工预算，提供材料计划。（四）编制总体施工工艺和各分部施工措施。（五）按设计总平面图的设计布局，做好建筑物的定位放线工作，对临时道路、场内水、电线路、部分临时设施用房和施工机械进行合理的定位布置。三、生产准备（一）生产准备工作主要包括建筑材料的准备、人员的调配、建筑安装机械的准备。（二）建筑材料主要按施工预算、进度安排计划要求，按材料的名称、规格、使用时间编出需用量计划，为组织备料、确定仓库、场地堆放所需的面积和组织运输提供依据。（三）根据施工组织设计的施工进度计划和各分部（项）工程施工进度安排，计算出该工程分部（项）施工所需要的劳动力，各工种随时调度，各种机械设备及周转材料按计划组织。（四）建筑安装机具的准备，根据采用的施工方案安排，确定施工机械的类型、数量和进场时间、进场地点和方式，编制施工机具需用量计划，为组织运输、堆放安装提供依据。四、现场准备（一）对施工现场做好进一步勘察，了解有关地下水、电线路等准确位置，如有障碍，及时与有关部门联系采取措施，做好现场临时运输、设施用房及场地围墙。（二）现场“八牌一图”的制作为了保证工程施工按期顺利进行，让社会各界更多地了解支持和监督该工程建设，开工前做好现场“八牌一图”。（三）做好施工场地的控制网测量。（四）搞好现场“三通一平”。1、施工道路 场内运输、施工道路的主入口根据甲方提供的图纸和现场实地勘踏，确定以东南侧为出入口,建筑物南侧设一个临时通道。（详见施工平面布置）2、施工场地：施工场地全部采取硬化措施。各通道口设明显的指向标志，并配有专人值班。3、施工用电施工用电已全部接至施工现场，能够满足施工需要。4、施工用水（1）水源甲方已接到施工现场，安装用水表后，用DN75镀锌水管接到各用水处。5、地面排水为及时排出施工污水，在建筑物四周设排水沟，废污水经沉淀后由排水沟排入城市下水道。（五）及时做好建筑原材料的试验申请计划。（六）做好雨季施工安排。（七）设置消防、保安措施。（八）做好现场文明施工，创文明工地的各项准备工作。第五章 现场平面布置一、场地情况该工程位于盐都新区赶海路边，地势平坦，交通因受管制以出入口为主入口。二、施工现场平面布置图为了使施工现场按照施工进度计划有条不紊地组织施工,施工现场总平面图的使用必须严格执行统一管理的原则，由工程项目部负责，对施工现场总平面图的使用根据计划安排的施工内容实施动态管理。（详见施工现场平面布置图）根据有利生产、方便生活、紧凑合理、安全防火和保护环境、文明施工的原则，结合本工程实际情况，现场作如下安排：（一）施工道路及现场排水布设，拟在现场东北侧和西北侧各开一门，布置宽约4m的临时入口，便于材料运输，施工通道一侧及建筑物四周设排水沟，排入城市总排水管。（二）主要材料堆放大宗原材料在场外设周转场地，水泥罐设在砂浆搅拌机一侧，钢筋成品及半成品、模板、砌块堆放都布置在塔吊回转半径范围内，堆放整齐。（三）临时设施布置施工现场搭设木工棚及钢筋棚各一座，现场办公、材料仓库等临设均用砖砌，按省文明工地标准要求搭设。（四）大型施工机械布置按施工方案要求，现场布置QTZ40的塔吊一台，其臂长40米，工作半径可覆盖整个建筑物。第六章 施工进度计划该工程定额工期为150天（不含桩基），基础施工处于多雨季节，主楼部分处于夏季施工，为确保工期，精心编排了施工进度控制表。（见图表）工期保证措施：加强领导、严格管理、优化组织，精心施工，合理安排，优质高速。一、科学性安排生产，精心编制施工组织设计，周密合理安排形象进度，做到生产安排计划性、管理科学性，使各工种密切配合、流水作业，达到确保工期的目的。二、设备料具组织：本工程所需施工机械、料具由公司统一调度，以满足工程需要，确保工期。三、管理措施：根据该工程的规模和特点，我们严格执行网络计划和项目经理负责制，实施本企业内部管理的规章制度，保证工程的顺利施工，达到优质高速的目的。四、根据预算分析、编制进度网络图，各部位各专业根据网络图具体制定进度计划表，按工程量发放劳动定额，对照网络控制点的要求，由项目经理及时对各专业进行奖罚兑现。五、提高政治思想教育工作的力度，强化组织管理，积极开展劳动竞赛，开展QC小组质量攻关活动，充分调动广大职工积极性，使整个工程在计划时间内完成。六、根据本工程特点，加大机具投入，我们布置1台QTZ40塔吊作业，满足生产需要，集中人力、物力，加快施工进程。七、做好水电卫暖、消防等安装工程的预埋、预留工作，避免出现差错，以至乱打乱凿，影响质量和工期。八、充分发挥经济杠杆原理，合理调节工人的竞技状态，使速度质量与经济挂钩，坚持“多劳多得”的原则，确保工程能提前完成。九、全过程施工中，科学安排最小劳动组合和最小工作面使劳动力和机具得到合理运用。十、采用网络计划控制进度，不断检查施工顺序，节约时间，控制资源消耗及劳动力状况，达到提前工期的目的。第七章 劳动力组合、技术人员配置针对该工程工期紧，结构部分施工复杂，质量须确保市优力争省优等因素，我公司决定调用优秀技术管理人员和有一定素质的工人骨干组成项目部，参加该工程的建设。（详见附表）劳 动 力 计 划序号 工 种人 数进场时间备 注1瓦 工20按进度计划进场含砼工2木工、模工30按进度计划进场3钢筋工20按进度计划进场4电焊工3按进度计划进场5抹灰工20按进度计划进场6装饰工30按进度计划进场7塔吊工1按进度计划进场8机修工1按进度计划进场9水、电工 10按进度计划进场10架子工16按进度计划进场技 术 人 员 配 置 表序号岗 位职 称人数进场时间备注1项目经理助 工1按现场要求2项目副经理助 工2按现场要求3总工程师高 工1按现场要求4项目工程师工程师1按现场要求5财务负责人会计师1按现场要求6质安负责人助 工1按现场要求7技术员助 工1按现场要求8施工员助 工2按现场要求9测量员助 工1按现场要求10资料员技术员1按现场要求11计量员技术员1按现场要求12材料员技术员1按现场要求13会计员助 会2按现场要求14安全员技术员2按现场要求15质检员助 工1按现场要求第八章 施工机具配置该工程因为质量要求高、造型复杂。我公司决定投放满足施工需要的机械设备，拟准备投放一台QT31.5T-M塔吊，人货电梯一台，其他如电焊机、钢筋切断机等均满足该工程施工需要。详见附表序号名 称型号功率(KW)单位数量备 注1塔吊QTZ4034台12砂浆机4台23砼搅拌机350L5.5台1备用4插入式振动器1.5台35钢筋切断机5.5台16钢筋切割机2.5台17卷扬机3.0台18碰焊机75台19淋灰机1.5台110电焊机9台411电刨电锯3.5台112钢筋弯曲机3.0台113安全密目网M2600014木模M2500015钢管、扣件吨60016电夯2.5台117污水泵1.0台2 18氧气焊设备套119挖掘机台120自卸车辆621空压机2.5台2主要检测器具需用计划序号名称规格单位数量备注1经纬仪J2台1放线、复核2精密水准仪DJ3000台1沉降观测、找平3回弹仪HT225只14铝合金塔尺3m根15游标卡尺150mm把16多功能检测尺套17钢卷尺50m把18钢卷尺5m把109磅秤台110自制托线板2m根511电压表380V只212电子测温仪台113工业用水银温度计只514电流表只2第九章 重点部位的施工方法及技术措施一、施工方案：根据本工程特点和条件，按照“技术先进、管理科学、经济合理、切实可行”的原则，在对工程进行定性和定量分析后，确定本工程施工中不同阶段的主攻方向和侧翼配合的最佳方案，主要原则有：（一）在确保工程质量和施工安全的前提下把优化功能，完善设施，缩短工期放到首位，使该工程的施工达到预期目的。地下室土方工程基础验收、回填地下室工程施工前准备（二）据各分部、分项工程的工作量及难易程度划分施工阶段，该项工程程序：放线、验线主体框架每楼层钢筋 砌体工程每楼层模板每楼层砼主体验收屋面工程室内外装饰及楼地面门窗工程油漆玻璃室外工程交工验收（三）按照“平面流水、立体交叉”的作业方式，在施工各阶段中各专业工种施工必须密切配合，交叉作业。（四）本工程总的施工方向和程序遵照“三先三后两同时“的原则，即“先地下，后地上”，“先主体，后围护”，“先结构、后装饰”，工程管线安装与土建同时施工，铝合金门窗的安装与装饰同时进行，另外各工序之间必须保持技术间歇，使混凝土达到一定的强度。（五）配合总体方案的一些措施1、钢筋制作工厂化，对直径大于20mm的钢筋一律采用焊接，以节省钢材，缩短工期，提高质量。框架柱钢筋采用电渣压力焊接头。2、装饰工程采用两种流水方式并举，即室外装饰自上而下，室内工种同时施工。3、室内装饰工程程序为：每层按天棚墙面楼地面的顺序流水作业，这样易于保证楼地面的质量。4、水、电等配套工种提前进行调试。二、重点部位的施工方法和技术措施：（一） 施工测量施工测量采取“五固定”措施，保证测量精度，即固定观测仪器、观测员、观测线路、观测点、观测环境。1、 测量放线准备（1）人员配备：工程项目部成立专门测量小组。（2）测量仪器的选用的检定校正现场施工配备J2型光学经纬仪（带光学对中装置）一台DS3自动安平水准仪一台，激光铅垂仪1台，50m钢尺两把，5m钢尺若干和塔尺两根等。在工程施工前必须将测量中所用的仪器和钢尺送计量器法定检定部门进行检定，合格后方可使用。（3）起始依据的检测在施工前期，派员参与甲方和测绘部门对其放线与水准点的施放和引进工作，在施工前应进行重新检测，无误后，方可进行下道测设工作。2、 测量放线顺序建筑物定位测设基础测量放线场地标高测量主楼主体测量放线3、 测量放线方法施工现场平整后，利用建设单位提供的坐标控制点和水准点，先行初步放线，定出主轴线，后以主轴线为基础，建立现场的平面控制方格网和水准控制网。（1） 场地标高测量n 测设方格网：依据主楼的相互垂直的长短轴，用经纬仪和钢尺测设10*10m方格网，并将各方格网编号，标注于各点左下角。n 测定各方格网点标高：根据场地水准点，用水准仪和塔尺，测量出各方格网点的地面标高，并标注于各方格点的右下角。n 内业计算：对各方格点进行全部或部分加权平均，计算填挖数、填挖边界及填挖土方量，为对整个场地按竖向规划、平整场地、基坑开挖、土方回填和外运等提供依据。（2） 建筑物定位测设由于期工程与期工程紧靠在一起，所以只需将业主提供的建筑物轴线走向引测到相邻建筑物上，留设好引桩，再通过量距即可将建筑物定位。 (3)标高控制n 精度要求：层间标高测量偏差3mm，建筑全高测量偏差10mm，并不应超过3H/10000。n 0.00以下标高测法为保证建筑全高控制的精度要求，在基础开挖过程中,在基坑四周的围护桩(选其侧面竖直且规正者)上各涂一条宽10cm的竖向白漆带，用水准仪根据场地内的水准点，测出各白漆带上面的标高，然后用钢尺在白漆带上量出0.000以下各负整米数的水平线，最后将水准仪安置在基坑内，校测四周围护桩上各白漆带底部同一标高的水平线,当误差5mm以内时，则认为合格。在实测基础标高时，应后视两条白漆带上的水平线以作校核。n 0.000以上标高测法先用水准仪根据现场水准点，在首层柱上准确地测出3处相同的+1.000的标高线，用钢尺沿直向上量至施工层，并划出楼面向上+1.000的标高线，各层的标高线均由各处的原始标高线向上直接量取,高差超过30m时，应在该层精确测定第二起始标高线，作为向上引测的依据，将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在5mm以内，在各层找平时，应后视两条水平线以作校核。(4)竖向控制n 精度要求：层间竖向测量偏差3mm，建筑全高竖向测量偏差10mm,且不应超过3H/10000。n 在首层11轴与B轴和21轴与B、G轴四个交叉点内侧水平距离1M处精确弹测十字交叉线，以上各层现浇板在同一部位留设150的孔洞，每引测轴线时，将激光铅垂仪架立于首层的十字交叉线上，向上投投，以上各施工层均从激光束量取定距，在楼面上经纬仪根据两点一线原理挑直。n （见图2）在0.000首层2-11轴，BC轴中垂线上分别在2-11轴两侧取1m的点并将弹上十字交叉线以上各层楼面板在同一部位留设150孔洞2个。用2台激光铅垂仪向上投测，在施工层，连接两点取中，以恢复坐标原点P，以便架设经纬仪。n 东测楼：竖向控制采用常规的用激光铅垂仪在柱外侧投射、量取，然后用经纬仪调直的方法。4、变形观测（1） 沉降观测n 邻近建（构）筑物：由于基坑开挖深达6m左右，故需对场地周围邻近的建（构）筑物的转角点及每隔15m左右设置观测点，如水平线，编上号，并精确测出其原始标高，在基础施工期间，每隔5天复测一次并记录。n 施工塔吊：在塔吊十字形基座上设置4个沉降点，并精确测出其原始标高，在施工期间，每10天复测一次，并记录。n 建筑物：在建筑物各转角点以及内部每隔2根柱距设沉降点一个，编号后，精确测得原始标高，以后每施工一层复测一次，并记录。（2） 位移观测在基坑开挖后，由于围护桩受土体侧压力的影响，桩身会向基坑方向产生位移，为监测其位移情况，根据基准线，在围护桩上设置平行控制线，用经纬仪视准线法，每5天观测一次。（出现异常情况要加强观测频率）5、楼层的观测放线当楼层新浇砼达到规定的强度值1.2N/mm2后，立即按测量方法组织测量人员放线，首先将平面控制轴线网点和标高引测上来，然后根据此弹出其他轴线、立模边线等。测量放线必须经过：放线人员自查技术复核建设单位或监理公司核检三道程序，确保轴线准确无误。6、每层轴线测设后，测量员必须对建筑物各对角点进行垂直校核，若发现误差，应会同技术人员查明原因，采取技术措施，消除误差隐患。7、测量注意事项（1）要严格审核原始依据（设计图纸、测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核。（2）测量内业计算应依据正确、方法科学、严谨有序、步步校核、结果正确。（3）在施工期间，测量仪器应经常性检校，并注意正确使用仪器工具，如钢尺严禁人踩、车碾，量测时尽量避免拖地而行，塔尺要扶正扶直，抽出时，要检查接口是否正确。（4）使用激光铅垂仪，眼睛不可直视光源，以免伤眼。（5）建立一切定位放线工作要经自检、互检合格后，方可申请监理部门验线的工作制度。（6）测量人员要紧密配合，发扬团结协作、不畏艰难、实事求是、认真负责的工作作风，并要及时总结高层施工测量的经验。（二）基础工程盐城市第三人民医院病房楼二期工程基础部分的总体施工顺序：破除桩头土方开挖施工准备地下室底板防水垫层地下室底板地下室墙体地下室顶板地下室外防水土方回填1、土方工程该工程土方量较大，挖土深度较深，挖土前项目部应制定基坑开挖施工方案，绘制基坑土方开挖图，确定开挖路线、顺序、范围、边坡坡度、排水沟集水井位置。采用机械挖土，人工修整，土方分层开挖，每次挖土深度控制在1M以内。因本工程地下室采用卷材防水附加层，施工时要求地下水位降低至垫层以下不少于300MM处，故须在地下室底板垫层下设置纵横交错的盲沟排水系统。基础开挖完毕立即会同建设单位（或监理公司）、设计单位对基槽、桩基及时验收，办好隐蔽验收记录资料，验收合格破桩头后，再浇筑素砼垫层。开挖出来的土方运至甲方指定地点。2、 地下室外防水工程本地下室附加防水层为高分子卷材防水层，施工条件及方法如下：（1） 施工条件n 高分子卷材及粘结剂必须有产品出厂合格证，且应对其主要性能指标复检合格，防水操作人员必须有专业上岗证书。n 为保证正常施工操作以及卷材铺贴质量，宜在+5-35OC气温下施工，雨、雪、霜、雾或大气温度过大，以及大风天气均不宜露天作业。n 铺贴卷材的基层应坚实、平整、干燥，不得有突出的尖角和凹坑或表面起砂现象，基层的相邻表面构成的转角处，应做成圆弧形或钝角。（2） 施工方法n 地下室底板外防水在浇筑垫层后进行，采用外防内贴法，即在垫层上底板侧面处砌筑永久保护墙，将高分子卷材防水层铺贴在垫层和永久保护墙上，施工程序如下：l 在已施工好的砼垫层上砌筑永久保护墙，保护墙全部砌好后，用1：3水泥砂浆在垫层和永久保护墙上抹找平层。保护墙与垫层之间须干铺一层油毡。l 找平层干燥后即涂刷冷底子油或基层处理剂，干燥后方可铺贴卷材防水层，铺贴时应先铺贴立面、后铺平面，先铺转角、后铺大面。在全部转角处应铺贴卷材附加层，附加层可为两层同类油毡或一层抗拉强度较高的卷材，并应仔细粘贴紧密。l 卷材防水层铺完即应做砂浆保护层。l 施工地下室底板将防水层压紧。n 地下室墙的外防水待墙体浇筑完毕拆模后进行，施工程序如下：l 在地下室外墙抹1：3水泥砂浆找平层l 铺贴高分子防水卷材l 抹20厚1：3水泥砂浆保护层l 砌筑120厚砖墙保护防水层l 土方回填，分层夯实3、钢筋砼工程（1）模板工程n 因本工程采用预拌泵送砼，因此在设计模板时必须根据泵送砼对模板侧压力大的特点，确保模板和支撑有足够的强度。n 基础地下室底板利用底板卷材防水层的永久保护墙作为侧模，侧模与围护桩间的空隙用钢管及木板支撑，必须保证永久保护墙不受位移和破坏。n 地下室墙体模板采用20厚竹板整体铺设，支撑系统内部采用搭设满堂脚手架整体固定，外侧用钢管脚手支撑在基坑围护桩上，内外模板采用止水螺栓对穿拉固，模板安装前应严格按照模板设计图进行拼装，拼装前应将底部找平，接缝应严密，缝隙较大的可采用压入泡沫条或塑料条，将缝隙压密，砼浇筑时应有专人看护，发现漏浆应及时采取堵漏措施。n 墙体水平施工缝处的钢板止水带应焊接严密，焊缝饱满，钢板焊缝完成后须用汽油涂抹，检查是否焊缝渗漏，发现不合格处应及时补焊，每一处焊缝均应严格检查。n 模板施工中应注意事项：模板在最终固定前要校正垂直度，同时模板要带通长线调整，以确保砼成型规范。n 砼布料设备不能碰撞或直接搁置在模板上，手动布料杆下的模板和支架应进行加固。（2）钢筋工程钢筋一律现场制作，按施工工序分类堆放。n 材料钢筋由建设单位供应，钢筋进场前由建设单位提供出厂合格证，每捆（盘）钢筋应有标志，在运输和储存时，不得损坏标志。 钢筋进入现场后应按炉罐（批）号及钢筋直径分批检验。检验内容必须符合有关标准，严禁使用不合格的钢筋。钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，必须根据有关标准对钢筋进行化学成分或其他专项检验。n 钢筋加工l 钢筋按工程进度分批进场，钢筋工程从翻样、制作抓起，钢筋配料单必须以工程技术负责人审核无误 后，方可下料制作，钢筋进场按规格、品种分类堆放，钢筋成品必须经专职质检负责验收合格后，方可使用。l 钢筋加工的规格、形状、尺寸必须符合设计图纸的要求和规范规定。钢筋表面的油漆、铁锈等应在使用前清除干净，若有颗粒或片状老锈及有起皮、裂缝、损伤和粗细不均匀的钢筋不得使用。采用冷拉方法调直级钢线材，冷拉率不大于4%。钢筋切断时，必须将裂缝、缩头或严重的弯头切除。若发现钢筋的硬度有出入时，应替换该钢筋。级钢筋未端必须作弯钩，钢筋的弯曲直径及平直长度必须符合设计要求和规范规定。n 接头和绑扎l 钢筋的接头质量必须符合有关标准，该工程钢筋主要采用闪光对焊接及电渣压力焊焊接，接头不宜设在梁端和柱端的箍筋加密区，应设在受力较小部位，底板钢筋接头按规范错开，并遵照设计图纸及有关标准的规定。设置在同一构件内的焊接接头必须错开。钢筋的锚固长度、端头设置及砼保护层厚度、箍筋的间距和弯钩形式等必须符合设计要求和有关标准。l 地下室底板1500厚部分须用50*5角钢焊接纵横交错的支架搁置在桩基础上，作为25100上层网片的支撑，水平角钢的间距为工程桩间距。l 钢筋安装时，钢筋的直径、级别、根数和间距均应符合设计要求，绑扎必须到位，偏差不得超出有关标准所允许的范围。柱子的根部与上口要埋设定位钢筋，确保位置准确。节点部位钢筋，在绑扎前需放样，以保证该部位钢筋绑扎质量。钢筋保护层垫层采用预制砂浆内埋铅丝，规格40*40，厚度同保护层，间距不大于1200mm。钢筋绑扎成型后，必须经自检、复检、质检符合要求后，方可浇筑砼，并做好隐蔽工程的验收记录。n 钢筋的代换钢筋的级别、种类、尺寸必须符合图纸设计要求，同时征得设计单位、监理单位同意，并符合下列规定，以满足设计要求。l 不同种类的钢筋代换，应按等级强度的原则进行。l 钢筋代换后应满足技术规范的有关标准所规定的钢筋间距、锚固长度、最小钢筋直径、根数等要求。l 不宜用光钢代替变形钢筋。l 等强度代换：当构件受强度控制时，钢筋可按强度相等原则进行代换。l 等面积代换：当构件按最小配筋率配筋时，钢筋可按面积相等原则进行代换。l 当构件受裂缝宽度或挠度控制时，代换后应进行裂缝宽度或挠度验算。（3）砼工程 本基础砼工程除须满足普通砼的强度、浇筑质量外，重点是解决如何控制大体积砼温度变形裂缝的发生和开展问题，控制好地下室砼自防水的质量。 按盐市建字2000232号文件规定本工程采用预拌泵送砼。n 砼的原材料选择、试配、拌制和运送由砼供应商负责，原材料及试配要求应符合我方关于大体、防水砼的规定，供方应提供我方材料质保书、试验单、配比单及砼试块报告单等完整的质保资料。n 砼运至施工现场后，由项目部按国家现行预拌混凝土的有关规定，进行交货检验,并按施工规范取样砼试块。n 砼泵送设备及管道的选择与布置、砼的泵送，由预拌泵送砼供应商负责，依据为我方提供的设计图纸及现场场地情况。n 在严寒冬季施工时，砼输送管道应用保温材料包裹，以防止管内砼受冻，并保证砼的入模温度。针对大体积砼施工的技术难点，在本工程中主要从控制水化热，加强施工中的温度控制，提高砼的极限拉伸强度等方面控制砼的温度和收缩裂缝。n 原材料的选择与控制l 选用早期水化热低的矿渣525#水泥l 宜大量选用粒径5-40mm级配良好的石子，减少砼的单方水泥用量，降低砼的水化热升温，石子含泥量不大于1%，泥块块含量不大于0.5%l 宜采用有良好级配的中砂，细度模数应在2.6以上,砂含泥量须控制在2%以内l 本工程设计地下室砼的外加剂为UEA-,但江苏省建设厅苏建科（2000）351号文件规定禁止使用。因此我司根据已施工工程地下室的成功经验建议选用江苏省科研院产品JM改进型砼高效增强剂。因JM减水率达20%左右，可适用于泵送砼大坍落度的要求，同时又减少了拌和用水，节约水泥，从而降低水化热；掺JM砼早期水化热低，经试验掺JM的水泥基材1d水化热仅有纯水泥浆体的1/7，3d水化热为纯水泥浆体的74.2%；另掺JM砼具有微膨胀性质，可提高砼的防水等级。n 砼浇筑l 选择较适宜的气温浇筑地下室底板砼。l 砼浇筑前模板要浇水湿润，以防止防水层砂浆保护层吸收砼水份，造成早期收缩。l 砼浇筑顺序应由远而近，根据泵送砼的供应、泵送速度，合理选择砼的浇筑方法，宜采用的方法有：全面分层法、自然分层法、斜面分层法，分层的原则保证浇筑上层砼必须在下层砼初凝前。l 砼振捣采用插入式振动器振捣，振动棒移动间距取振动器作用半径的一倍以加强振捣，提高砼的密实度和抗拉强度，减少收缩变形。振捣时间一般为15-30s，并在20-30min后对其进行二次复振。l 对于有预留洞、预埋件和钢筋密集的部位，应预先制定好相应的技术措施，确保顺利布料和振捣密实。l 因掺JM的砼初凝时间较长，可达10-11小时，因此砼的表面处理要掌握好时间。应在砼初凝前按标高用长刮尺刮平，并用铁滚筒压两遍以上，初凝后、终凝前再用木抹子反复搓平压实，以控制砼表面龟裂。l 砼泵送即将结束前，应正确计算尚需用的砼数量，并及时先知砼搅拌处。l 在砼浇筑之后，做好砼的保温、保湿养护，缓缓降温，充分发挥徐变特性，减低温度应力。如在冬季应采取措施保温覆盖，以免发生急剧的温度梯度发生。n 地下室底板砼的温度监测和控制砼的温度监测和控制贯穿于施工的全过程，监测和控制相互联系、相互配合。施工中采用信息化的施工方法，温度监测的数据要及时反馈，以进行温度控制，采取温度控制措施后，又要根据温度监测的数据判断温度控制的效果。l 砼拌和物的出机温度，浇筑温度及浇筑时气温每2h测一次。l 砼浇筑后，养护期间进行温度监测，同时测环境温度。第一次测温在浇筑后12h时进行。测温点的布置必须有代表性和可比性，所有测温点应编号并绘制测温点布置图。测温工具采用便携式电子测温仪及工业用水银温度计。l 在砼升温及保持阶段，2-3h测温一次，在温度下降阶段4-8h测温一次，测温工作由经过培训、责任心强的专人进行，测温数据须及时交技术负责人阅签。l 砼温度控制参数为：砼的浇筑温度不宜超过28OC，砼内部与表面温度之差不应超过25 OC，砼的温度骤降不应超过10 OC。l 根据温度监测的结果，若砼内部升温较快，表面保温效果不好，内部与表面温差有可能超过控制值时，应增加保温层厚度。l 当昼夜温差较大或天气预报将有寒潮、暴雨袭击时，现场应准备足够的保温材料，并根据气温变化趋势及砼内温度监测结果及时调整保温层厚度。l 当砼内外温度小于20 OC，且砼表面与环温之差不超过20 OC，可逐层拆除保温层，当砼内部与环温之差接近内部与表面温差控制值时，即可全部撤掉保温层。n 提高地下室防水混凝土抗渗性的施工技术措施：l 施工准备研究选择经济合理的施工方案，做好技术交底工作。做好基坑排水和降低地下水位的工作，要防止地面水流入基坑，要保持地下水位在施工底面最低标高以下不小于50cm，以避免带水或带泥浆的情况下施工防水混凝土结构。l 模板模板应平整，且拼缝严密不漏浆，并有足够的刚度、强度。墙采用20厚竹胶板拼模，内部支撑采用满堂脚手支撑，外墙一部分支撑在围护桩上，一部分在土层内锚固，墙模尽量不用止水螺栓拉结以防渗水。l 钢筋钢筋相互之间应绑扎牢固，以防浇捣混凝土时因碰撞振动使绑扣松散，钢筋位移，造成露筋。绑扎钢筋时，应按设计要求留足保护层，不得有负误差，留设保护层，应以相同配合比的细石砼或水泥砂浆制成垫块，将钢筋垫起，严禁以钢筋垫钢筋，或将钢筋用铁钉、钢丝直接固定在模板上。钢筋及铅丝均不得接触模板，若采用铁马凳架设钢筋时，在不能取掉的情况下，应在铁马凳上加焊止水环，防止水沿铁马凳渗入混凝土结构。l 混凝土 地下室墙施工缝止水钢板埋设正确，砼施工缝在下次浇捣前，为便接缝严密，应清除浮料、凿毛，在正式浇筑前用水冲洗干净，并保持湿润，先铺一层20-25mm厚同配比砂浆后再浇筑砼。浇筑前应清除杂物，湿润模板，砼的自落高度不得超过1.5m，以防产生石子堆积，影响质量。防水砼终凝后即应覆盖，浇水湿润养护不少于14天。防水砼浇筑后不宜过早拆模，一般至少3d后方可拆除模板，模板拆除后应抓紧下一道工序的施工，尽早回填，以免干缩和温差引起开裂。并有利于砼后期强度的增长和抗渗性。砼浇筑时要配有专人检查模板、支撑、砼空洞等情况，有问题的在浇筑砼初凝前进行加固修补。（二）主体工程1、现浇柱梁板工程现浇柱梁板工程的施工顺序（每结构楼层）绑扎柱钢筋满堂脚手搭设平面放线水电暖管予埋浇筑柱砼柱模板、验收水电暗管予埋梁侧模、板钢筋梁底模、钢筋绑扎外脚手、安全网张设验收、浇筑梁板砼（1） 模板工程该工程为整体现浇框架结构，立模工作量较大，工程质量的成败关键就在于立模，在施工前，我们对图纸作了详细的研究，对立模工进
