上海松下等离子显示器工程电气工程监理实施细则.docx

上海松下等离子显示器
电气工程
监
理
实
施
细
那么

编：赛监细那么--12
江苏赛华建立监理
上海松下PDP监理部

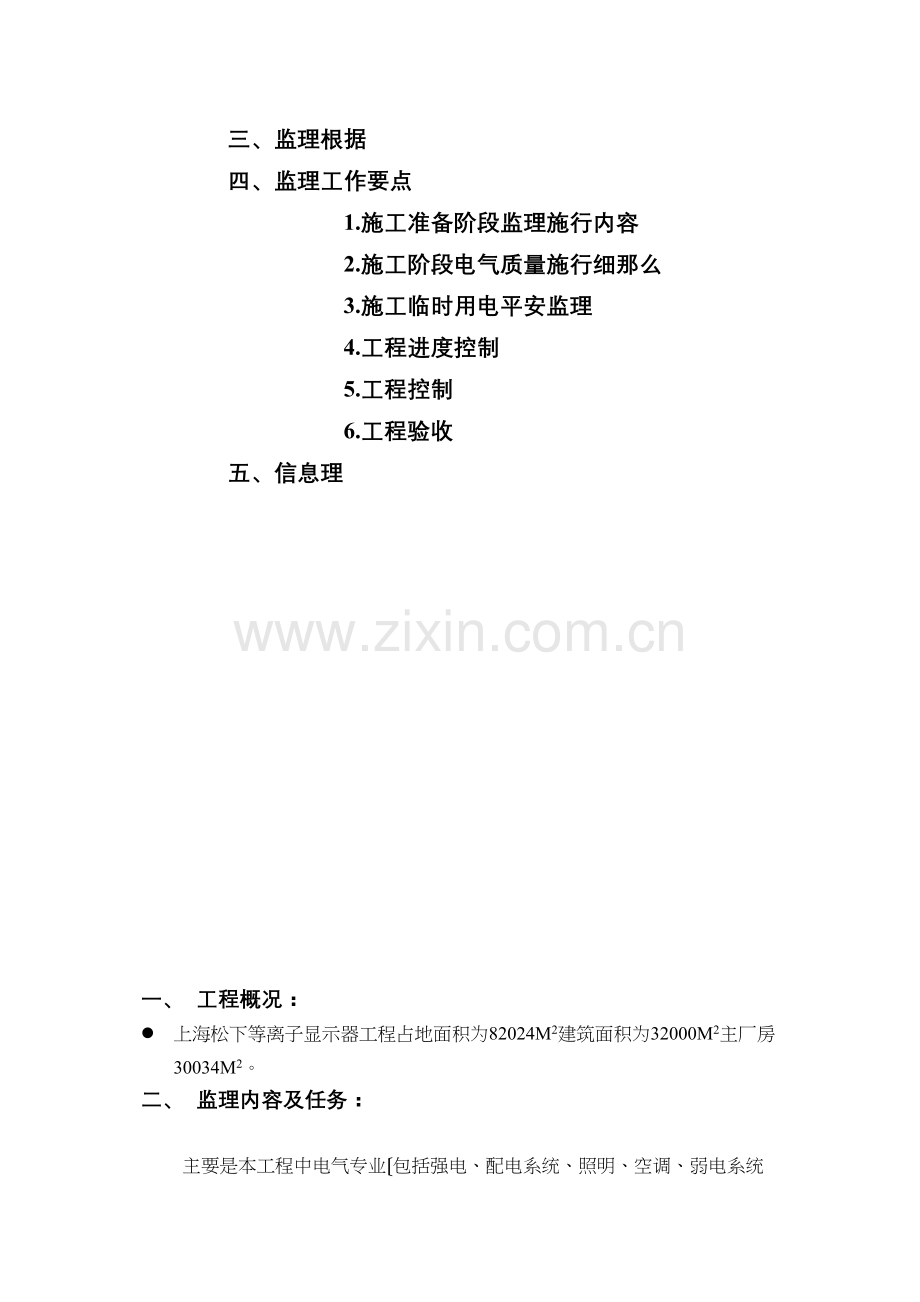

目 录

一、工程概况
二、监理内容及任务
三、监理根据
四、监理工作要点
1.施工准备阶段监理施行内容
2.施工阶段电气质量施行细那么
3.施工临时用电平安监理
4.工程进度控制
5.工程控制
6.工程验收
五、信息理

一、 工程概况：
l 上海松下等离子显示器工程占地面积为82024M2建筑面积为32000M2主厂房30034M2。
二、 监理内容及任务：
主要是本工程中电气专业〔包括强电、配电系统、照明、空调、弱电系统、综合布线、闭路电视、消防等〕的施工及验收即施工阶段的质量控制、进度控制、控制以及本工程所用材料、设备的合同理材料、设备的质量考核等。
三、 监理根据：
主要是本工程的监理规划有关、地方的法律、法规、施工合同、有关技术、和详细的施工图纸。
执行电气监理的主要技术法规有：
?民用建筑设计防火? GB50045-95
?民用建筑电气设计? JGJ/T16-92
?火灾自动系统设计? GB50116-98
?低压配电设计? GB50054-95
?电力工程电缆设计? GB50217-94
?通用用电设备配电设计? GB50055-93
?民用建筑照明设计? GBJ133-90
?电气装置安装工程电缆线路施工及验收? GB50168-92
?电气装置安装工程施工及验收? GB50254-50259-96
?套接扣压式薄壁钢电线路施工及验收? CECS72-97
?建筑与建筑群综合布线系统工程设计? GB/T50311-2000
?建筑与建筑群综合布线系统工程验收? GB/T50312-2000
?火灾自动系统施工及验收? GB50166-92
?电梯电气装置施工及验收? GB50182-93
同时执行有关安装定额及无锡电业、电讯、播送电视、消防等有关部门的规定。
四、监理工作要点
1. 施工准备阶段监理施行内容:
1． 1监理工程师必须熟悉理解电气施工图及技术上有关说明以清楚全面掌握 工程总体概况及主要部位要求。
1． 2电气监理工程师应在施工前认真审核图纸施工图在满足业主使用功能的前提下应全部符合现行的有关设计及当地电业、电讯、播送电视、消防、环保部门的要求。
1． 3假如承建将工程某局部委托分包施工时那么监理工程师协调总监 及业主对分包进展资格审查和认可。
2. 施工阶段电气质量施行监理细那么：
2．1对施工队伍素质监理
2．1．1要求施工队伍装备一名建筑电气工程师职称并有相当经历年富力强的技术负责人；应熟悉电气施工和验收的电气施工队队长；并装备专职的质检员、平安员所有特殊工种工人应具备上岗证。
2．1．2施工进驻现场前首先向监理提交上述人员的资质材料及证书复印件监理应认真审核对不合格的施工理人员和操作人员监理有权要求施工更换。
2．1．3要求施工队伍装备施工需要的机具和仪器检查机具和仪器的准确性可靠性与平安性。
2．1．4特殊专业的施工队伍应具备主部门颁发的施工答应证。
2． 2认真审查消化施工图纸把图纸问题解决在施工前
2．2．1要求施工队认真审图根据施工图编写实在可行的施工方案。
2．2．2协调好电气专业与土建、给排水、暖通各专业之间主要问题。
2． 3对电气材料设备质量监理
安装施工的设备、原材料、成品、半成品的质量好坏直接影响整体工程质量好坏电气监理工程师应配合业主和施工对电气工程所有材料和设备对电气供货的进展技术条件证对质量进展把关主要材料、设备送到现场应有监理、业主和施工共同验收伪劣严禁进入安装施工现场。
2．3．1对于主要设备及成品、半成品须订货时电气监理工程师应协助业主或施工对供货制造厂或消费厂进展技术考察对进展必要调研工作以保证材料、设备供给质量。
2．3．2设备到现场进展开箱验收对控制设备须对使用部件进展检查是否按设计要求所提供是否有伪劣部件过或不为业主所指定厂家提供的部件控制操作是否灵敏可靠构造是否平安是否便利工程安装。
2．4电气施工质量监理要求
首先要求施工推行全面质量理建立质量保证体系做到开工有、施工有措施、技术有交底、定位有复查、材料、设备有试验、隐蔽工程有记录、质量有自检、专检、交工有资料。电气监理工程师对施工交验的施工质量报表应进展核查或认定对于隐蔽工程一定得亲临现场核查核对无误前方能准予下一步施工。
详细施工中分项质量要求
2．4．1线路敷设：
A. 电缆进场应要全数检查电源和绝缘电阻所测值与出厂值应无明显差异。
B.电缆敷设严禁有绞拧、护层断裂、外表划伤等缺陷。
C.电缆防火墙必须是阻燃套。
D.电缆头安装结实相序正确线明晰不剥落、不褪色厂区路灯用所有直埋电缆的电缆头保护措施完好标志准确明晰。电缆埋设线路上标志桩标志牌设置准确隐蔽工程记录及简图齐全。
E.电缆支托架固定牢靠、间距均匀排列整齐横平竖直非电镀件或电镀层剥落处油漆完好色泽与镀件根本一致。

G.盒〔箱〕位置正确固定牢靠子进入盒〔箱〕处顺直在盒〔箱〕内露出锁紧螺母的长度〈5MM子露出锁紧螺母的螺数为2-4扣。线路进入设备/器具的位置正确。
H.导线/电缆在子内无接头无扭结在盒〔箱〕内导线有适当余量连接结实包扎严绝缘良好不伤芯线盒〔箱〕内无污染、无杂物导线绑扎整齐。
I.线槽配件应符合GB50258-96第3.5节规定特别强调：金属线槽应做防腐处理塑料线槽必须为阻燃材质。
J.不同回路不同电压等级和交流与直流的导线不得穿在同一内。
K.导线/电缆的线间和对地间绝缘电阻值必须〉0.5MΩ。
L.导线色标：A〔黄〕、B〔绿〕、C〔红〕、N〔淡兰〕、PE〔黄绿双色〕。
M.镀锌保护钢的跨接地线不得采用熔焊连接建议采用接地线卡跨接。
N.电气设备、器具和正常不带电金属部件的接地应连接严、结实接地线色确截面选用正确需防腐部位涂漆均匀无遗漏。

2.4.2照明工程
A.灯具安装应结实严禁使用木楔嵌装在吊平顶上的灯具应有加强龙骨框架或专用吊架灯具不得直接安装在装饰软包等可然物件上.软线吊灯的软线两段应搪锡并打扣,当软线吊灯灯具重量大于1Kg时,应增设吊链, 灯线应与吊链编叉在一起, 灯具重量大于3Kg时,应采用预埋吊钩或螺栓固定.
B.成排安装的灯具,其中心线偏向不应大于5mm.当灯具高度低于2.4M时, 其金属外壳应采取接地保护.
C.插座的安装高度应符合设计规定,安装在同一建筑物,构筑物内的开关,应采用同一系列的,开关的通断位置一致,同一室内安装的开关,插座高度应一致.
D.导线、开关、灯具等明须长城标记的必须具备长城标记。

A.火灾系统设计安装调试由具备消防施工答应证的专业安装完成,并通过消防大队验收批准.
B.火灾系统的设计安装必须遵循火灾和自动联动装置设计施工 进展,一定要到达平安,可靠,正确,迅速的要求.

本工程内有弱电系统,具有 ,闭路电视, 综合布线工程须由相关专业安装完成.
综合布线各系统的安装均应按建筑与建筑群综合布线系统工程施工及验收做,监理必须在施工中对各施工点,层进展检查,以保证施工质量.

A.每台电梯应单独设主电源开关,该开关位置应设在机房入口处,便于操作处并安装结实,其标高应为1.3-1.5M,但该开关不应切断轿厢,机房,轿顶,井道和底坑的照明,插座和装置的电源.
B.动力与控制线路应分别敷设,导线绝缘电阻应大于0.5 MΩ,除平安电压外的电气设备金属外壳应有良好接地.PE保护线应分别直接接至接地汇流排上,不得互相串接,零线、接地线应分开并不得混接.
C.停电或电气系统发生故障时,应有轿厢慢速挪动措施,用于手动盘车装置,应放在较方便处.
D.轿顶应有检修转换开关与红色紧急停顿开关,动作应可靠,在轿顶处检修接通后,轿内及机房检修开关失效,保证轿顶操作人员的平安.
3. 施工临时用电平安监理
3.1电气监理工程师应配合工程总监及工程工程平安监理员对现场临时用电平安施行进展监理.
3.2要求施工编制临时用电平面图,制定平安用电技术措施和电气防火措施,并有临时用电组织技术措施.
3.3施工必须装备与本工程相适应的专职电工,施工现场所装备的配电箱,照明应按?施工现场临时用电平安技术?JGJ46-88执行.
3.4发现不平安用电情况,监理应立即施工整改,可以下达停工指,强整改前方可继续施工.
4. 工程进度控制
4.1施工进场后,即应根据电气工程情况在工程总进度方案下编制电气工程进度方案表, 根据工程季、月、周的进度方案,细化电气工程季、月、周的进度内容.
4.2根据进度方案,施工应编制电气材料、设备进场时间要求方案,以及施工队劳动力投入方案安排,分总方案、季度方案及月方案.
4.3主要设备在总方案中应明显列出供货时间,并隔月再上报一次,以便甲方早订货,消费厂家消费.
4.4监理工程师审核施工施工方案,施工方案和材料方案,协调好各施工之间的关系,使他们互相配合,互相支持和搞好工作,以保证互相进度.
4.5每月检查一次上月的进度和下月的进度,进展必要的分析,找出误工原因,采取必要措施.
5. 工程控制
5.1认真审核图纸,提合理化建议,推荐优质优价,降低电气工程造价.
5.2审核电气工程、.
5.3协助业主进展电气材料、设备的采购工作.
5.4审核电气工程进度款报表,坚持根据电气工程进度方案符合总进度方案,符合月进度方案和实际月完成工程量及其质量〞三位一体〞,给于支付工程进度款项.
5.5在承包总价款外,尽量减少新增工程费用,减少对方提出索赔的时机,以减少工程费用额外支付.
6. 工程验收
6.1监理工程师根据施工有关阶段的分部工程,如隐蔽工程进展现场核查,进展验收,对工程的开工验收,应进展逐个工程开工验收,并报工程总监.
6.2经初查合格后,由工程总监在相应的工程开工验收单签明正式开工日,然而向业主报出开工,要求业主组织有关部门和人员参加相应的正式验收工作.
五、信息理
1．信息的采集和挑选
1．1建立一套完善的信息采集制度是极其必要的信息的采集内容如下：
1．1．1建立工程监理的记录
A．工程施工历史记录
监理表
现场每天的天气记录
工地日记
监理日记
监理月报
监理工程师对施工范围的
监理工程师给施工的补充图纸
B．工程质量记录
试验结果记录
样本记录
1．1．2会议制度
A．第一次
介绍业主、工程师、承包、分包的职员
澄清组织
检查承包的发动情况
检查业主对合同履约情况
监理工程师发动阶段的工作情况
检查为监理工程师提供的设备情况
明确监理例序
B．经常性工地
明确上次工地
当月进展情况
进度培训
天气
技术事宜
变更事宜
分包
财务事宜
索赔和延
理事宜
其他
下次工地会议
1．2信息的挑选原那么就是把初始信息进展去粗存精并加以浓缩、提炼、整理、分类、编辑以及做必需的计算并且注意寻求信息之间内在联络把初始信息变换成为更便于传输、观察、分析的形式其挑选如下：
A、归纳法： 过去掌握的情况、资料为根底加以推理分析
B、演绎法； 根据有限的情况、资料先作假设然后加以证实
C．归纳及演绎法： 把两种思维结合起来使用应用于工程工程理中尤为适宜。
2．信息的处理与加工
2．1信息处理
A．处理的要求： 符合及时、准确、适用、经济的要求
B．处理的内容： 包括搜集、加工、传输、存储、探究、输出
2．2信息加工
A．手工处理：指在信息的处理过程中主要靠人这个客体来完成
B．机械处理方式：指用按键式计算器、电动计算器等进展数据加工
C．计算机处理方式：指利用电子计算机进展数据处理
3．信息的利用与扩大
监理工程师对目的、进度目的、质量目的的控制根底就是信息控制的科学性也就在于可以利用信息、扩大信息进展定量分析因此要求被利用信息有如下性质。
3．1适用性
A．必须为使用者所理解；
B．必须为决策效劳；
C．必须与工程工程组织机构中的各级理相联络。
D．必须具有性
3．2及时性
决策和控制必须是适时做出的因此要求信息必须有及时性。
3. 3可靠性
信息必须完好、准确否那么信息将得不到信任或者会导致决策、控制的失误。
4.信息的理手段与工具
信息理系统是工程工程建立过程中信息活动的全过程理的系统对于大中型的工程应该采用电子计算机辅助理其功能是搜集、传递、处理、存储及分析工程的有关信息供监理工程师决策以对工程的、进度、质量三大目的进展控制。

附表：信息理的主要手段：
确定工程信息理处理过程

选那么数据进展编码

确定信息传递的内容

确定信息

确定信息表格形式

确定信息流

信息积累
建立工程工程综合信息理系统

任务

任务输入
输出模型
信息卡
信息流
构造模型

江苏赛华建立监理
上海PDP监理部
2001-9-15
