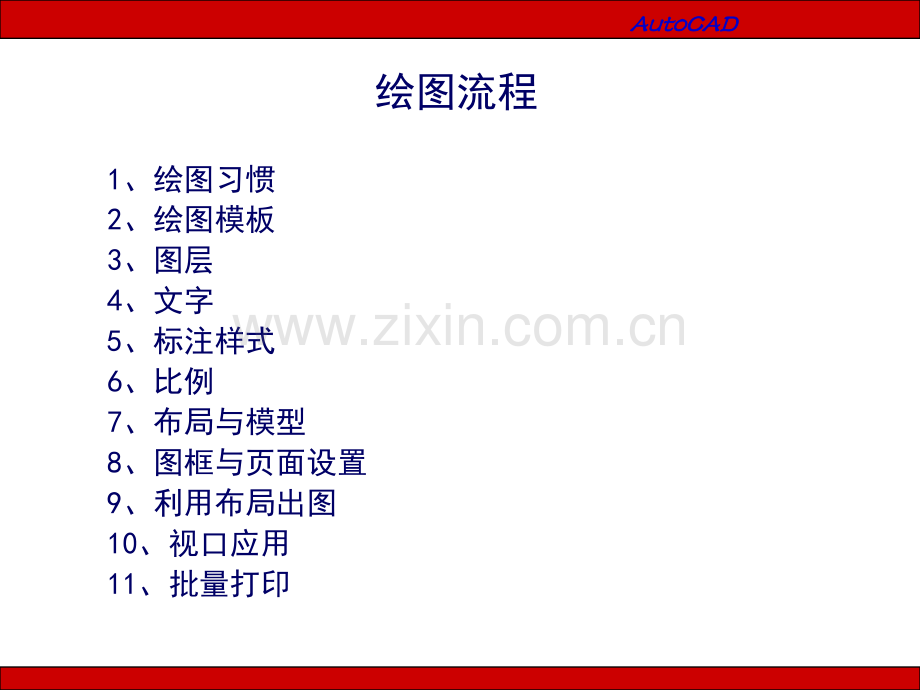

家具计算机辅助设计11-绘图流程.pptx_第1页
第1页 / 共44页
家具计算机辅助设计11-绘图流程.pptx_第2页
第2页 / 共44页
家具计算机辅助设计11-绘图流程.pptx_第3页
第3页 / 共44页
家具计算机辅助设计11-绘图流程.pptx_第4页
第4页 / 共44页
家具计算机辅助设计11-绘图流程.pptx_第5页
第5页 / 共44页
点击查看更多>>
资源描述

1、绘图流程AutoCADAutoCAD绘图流程1、绘图习惯2、绘图模板3、图层4、文字5、标注样式6、比例7、布局与模型8、图框与页面设置9、利用布局出图10、视口应用11、批量打印AutoCADAutoCADAutoCADAutoCAD1、绘图习惯绘图习惯长时间积累,因人而异AutoCADAutoCADAutoCADAutoCAD2、绘图模板绘图模板1、建立自己的模板文件,这样可以以自己的喜好进行设置,形成自己的风格。2、在模板文件中一般应做好以下设置:单位、精度、图层(颜色、线型、线宽)、文字样式、默认字体及默认字高、标注样式、多线样式、默认线宽、捕捉类型。3、命名:按图幅大小命名,例如A3

2、.dwt,A2.dwt等4、位置:模板文件建议放在AutoCAD安装目录下,便于查找,可以在选项对话框里进行更改。AutoCADAutoCADAutoCADAutoCADAutoCADAutoCAD3、图层1、图层命名最好用英文缩写,少用汉字。2、根据自己的专业需求合理设置图层数量,宜少不宜多。3、对象属性(颜色、线型、线宽)一律随层,便于修改对象。AutoCADAutoCADAutoCADAutoCAD图层设置参考AutoCADAutoCAD4、文字与文字样式1、字体个数尽量少2、txt.shx+gbcbig.shx3、TTF(真字迹)长仿宋体字4、文字样式名称最好用大字体本身的文件名,便于

3、识别,例如:文字样式gbcbig,表示gbcbig.shx+txt.shx5、文字默认字高AutoCADAutoCAD5、标注样式需根据出图幅面及比例来确定标注比例:1、使用布局(图纸空间)出图的情况,标注样式只设一种就可以了。2、使用模型(模型空间)出图的情况,标注样式可能需要设置多种。AutoCADAutoCADAutoCADAutoCADAutoCADAutoCAD调整将标注缩放到布局AutoCADAutoCAD2、使用模型空间出图的情况,要么预先把所有的或经常用的标注样式设置好,要么随用随设,比较繁琐。建议使用布局(图纸空间)进行尺寸标注和添加其他注释性内容。3、标注样式中的各种数量(

4、指箭头大小、基线间距、文字高度等)设置,无论是布局(图纸空间)出图,还是模型空间出图,均采用实际图纸(指打印出来的A2、A3图纸)中的大小。比如,实际图纸中文字高3.5mm,那就设为3.5。AutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCAD关于比例1、布局出图,基本上不用关心比例的问题。2、模型空间出图,必须考虑比例换算。3、全局比例:全局比例是一个显示比例,等于打印比例,即与对象的实际尺寸值无关。4、测量比例:测量比例是测量尺寸时放大或缩小的比例。与对象的实际尺寸值有关。5、打印比例:6、视口比例:7、

5、填充比例:8、线形比例:6、比例AutoCADAutoCAD1、图纸空间和模型空间图纸空间和模型空间一样都是一种载体,模型空间承载几何对象构成的图形;图纸空间承载视图、尺寸标注、文字注释以及图框标题栏,页面设置等注释性内容。2、布局=图纸视图、标注和注释以及页面设置在图纸空间里调整、安排的过程称为布局,同时布局也指这种调整、安排的结果。7、布局(图纸空间)和模型空间AutoCADAutoCAD8、关于图框及页面设置 1、按图纸的实际大小画好图框例如:A3的图纸大小为420297mm,A2图纸大小为594420mm,各个公司、单位都会有自己的标准格式,图框中的文字字高按实际大小设置,3.5 mm

6、就按3.5 mm,2.5 mm就按2.5 mm。建议在模型空间中绘制图框和标题栏,并使用外部参照命令引用到布局中,以便于修改。AutoCADAutoCAD2、在布局中插入图框用“Insert”命令插入,插入点位于“0,0,0”用“Pagesetup”命令打开页面设置选择打印机点击“特性”选择“修改标准图纸尺寸(可打印区域)”,选择纸张,把上下左右边距全改为0,保存退出。AutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCADAutoCAD9、利用布局出图9.1、首先在模型空间里绘制图形 AutoCADAutoCAD9.2、切换到图纸空间 首先要确定好在

7、一个布局中放几个图形,这里计划放三个主图形,两个是大样图,主视图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。尽量具有平面设计般构图的美感规划好的图纸示例 AutoCADAutoCADAutoCADAutoCAD9.3、用“Mview”命令建视口(视图-视口)先建主视图的视口,在此案例中为立面图,拉出视口边框,双击视口内部激活,使用缩放命令或鼠标滚轮调整视口内图形为立面图,使之充满视口,从而确定图形的大小是所要的(可以利用视口本身的边框来构图)。点选视口边框查看此时视口比例,接近1:X,一般比例要取整,所以我们设为1:X,可以点选视口边

8、框,按Ctrl+1打开特性工具栏,可在“自定义比例”中输入1:25。见下图:AutoCADAutoCADAutoCADAutoCAD9.4、建立主视图、剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。AutoCADAutoCAD9.5、建大样图的视口建大样图的视口,按前述方法调整视口比例为1:5。大样图直接利用原剖面图生成,不需要另外画出或从剖面图拷出放到一边,这样修改剖面图时其结果就可以直接在大样图中反映出来。大样图的圆形视口,是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。见下图:AutoCADAutoCADAutoCADAutoCAD9.6、标注尺寸及

9、注释,添加符号等,完成图纸。AutoCADAutoCAD10、视口的应用 1、作放大图2、隐藏对象3、旋转图形(Mvsetup)4、裁减对象 5、排列图形 6、拼接图形 AutoCADAutoCADAutoCADAutoCADAutoCADAutoCAD11、在布局中批量打印 1、键入Publish命令,打开发布对话框。注意:“发布到”“页面设置中指定的绘图仪”“添加图纸包含”“布局选项卡”。默认“模型选项卡”也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。见下图AutoCADAutoCADAutoCADAutoCAD2、点“添加图纸”按钮,输入需要打印的图纸。AutoCADAuto

10、CAD3、查看原图(全部)已包含页面设置,但不是命名页面设置,所以显示“默认:无”,不过照样可以打,如果是命名页面设置,则显示页面设置名称。AutoCADAutoCAD4、至此,点击“发布”按钮,大功告成,AutoCADAutoCAD5、变更打印机。AutoCADAutoCAD一张图纸中仅一个布局,也即一张图纸对应电脑中的一个文件。一张图纸中有多个布局时,也是可以按以上方法操作的,但对于一个布局中有多张图纸的情况就无能为力了。对于页面设置,既可以在设置好后存成一个空白的CAD文件(可以包含多个打印机的设置),例如命名为A3(canon页面设置).dwg,在电脑中一看便知;也可以利用正式的图纸中已命名的页面设置,像上图中“A3(A4窗口打印)”。
