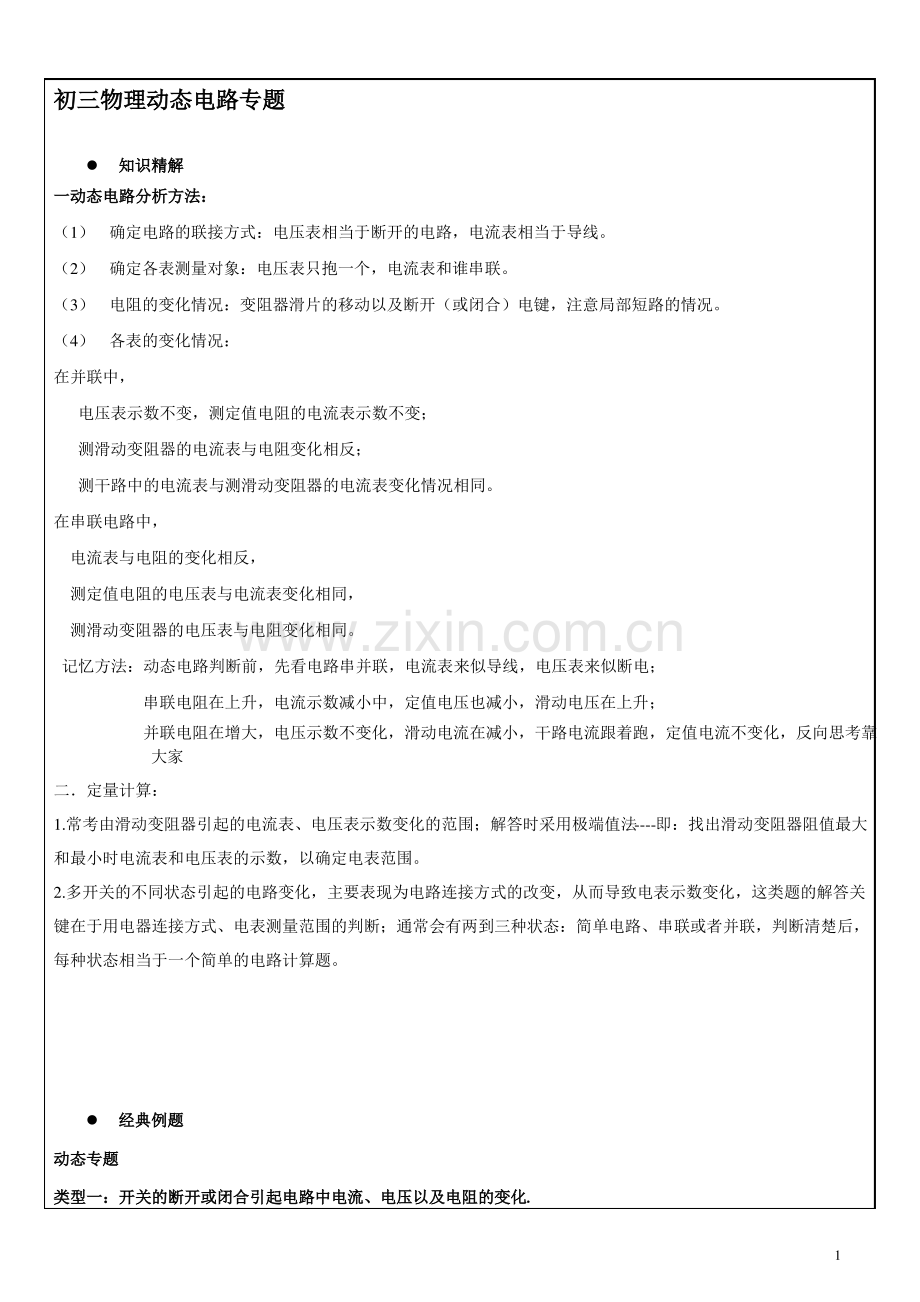

初三物理动态电路专题.pdf

初三物理动态电路专题初三物理动态电路专题知识精解知识精解一动态电路分析方法：一动态电路分析方法：（1）确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。（2）确定各表测量对象：电压表只抱一个，电流表和谁串联。（3）电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。（4）各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家二定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法-即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。2.多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。经典例题经典例题动态专题动态专题类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.1例例 1.1.如图 7 所示电路，将开关S 闭合，电流表的示数将；电压表的示数将 .（选填“变大”、“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.V1图图 7 7R1R1R2AR2V图图 8 8针对练习：如图 8 所示电路中，当开关 S 断开时，电阻 R1和 R2是联，开关 S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例例 2.2.如图 9 所示电路中，灯泡L1和L2是联，当开关 S 断开时，电压表的示数将，电流表的示数将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况.针对练习：如图10 所示电路，灯泡L1和 L2是联，开关S 断开时，电压表的示数将；电流表的示数A1的示数将；A 的示数将（选填“变大”、“变小”或“不变”）.类型二：滑动变阻器的类型二：滑动变阻器的 P P 的位置的变化引起电路中电流表、电压表示数的变化的位置的变化引起电路中电流表、电压表示数的变化.1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。例例 3.3.如图 11 所示.（1）滑片向左移动时，电流表A 的示数如何变化？电压表V1的示数如何变化？电压表V2的示数如何变化？图图 9 9图图 1010L1AVL2AL1A1VL22（2）向右移动时三表分别如何变化？（3）根据电表示数分别求出：电源电压U0=伏：电阻 R1=欧；电阻 R2为 0欧.分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化.针对练习：针对练习：如图 12 所示，当滑动变阻器的滑片向右移动时，电流表的示数，电压表的示数 .（选填“变大”、“变小”或“不变”）2、并联电路中滑动变阻器的滑片P 的位置变化引起电流表电压表示数的变化.例例 4.4.如图 13 所示，当滑动变阻器的滑片向右移动时电流表 A1的示数；A2的示数；电压表的示数。（填“变大”、“变小”或“不变”）分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。针对练习：如图 14 所示，当滑动变阻器的滑片向左移动时，电流表A1将；A2将；电压表的示数将 .（填“变大”、“变小”或“不变”）A2V1图 11V2R1图图 1212AR1R2AVR2R1R1A1V图图 1313A2A1R2V图图 1414R2例例 5 5 如图 15-35 所示的电路，电源电压为 12V 不变，R1=8，R2是最大阻值为 60的变阻器。求电压表和电流表的变化范围。图 15-353例例 6.6.如图 9 所示的电路中，电源电压恒定，R1=8，R2=12。（1）S1、S2 都断开时，电流表的示数为0.3A，求电源电压。（2）S1、S2 都闭合时，电流表的示数为0.75A，求 R3 的阻值。课堂练习课堂练习1.在图 4 所示的电路中，闭合开关S，当滑片向右移动时，电压表和电流表示数的变化情况是（）A.电压表和电流表均变大B.电压表和电流表均变小C.电压表变大，电流表变小D.电压表变小，电流表变大2 如图 2 所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片 P 向右端移动,则()A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小3如图 15-40 所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（）。A V1增大，V2减小，A 减小 B V1增大，V2减小，A 增大 C V1减小，V2增大，A 增大 D V1减小，V2增大 A 减小4如图 15-38 所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（）。A变大，变大 B 变小，变小 C变小，不变 D 变大，不变图 15-38图 15-4045下列各图 15-33 中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：图 15-33若滑片P向右移动：若滑片P向左移动：若滑片P向右移动：电流表示数；电流表示数；电流表示数；电压表示数；电压表示数；电压表示数；6如图 15-31 所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（）。A 变小、变大、不变 B 不变、变大、变小 C 变大、变小、变小 D 变大、变大、变大图 15-31注：串联电路中电压表示数的变化还可根据分压规律去判断：阻值变大的电阻其两端电压也随之变大。7.如图所示的电路中，闭合开关后，若R1 的滑片向右移动的过程中，电流表 A（）、电流表 A1（）、电流表 A2（），电压表 v（）（填“不变”“变大”或“变小”）注：并联电路中，电压表的示数通常不变，各支路互相独立，互不影响。8.如图 6 所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S2 断开后，则（）A.灯 L 变亮，电流表示数增大B.灯 L 变亮，电流表示数减小C.灯 L 的亮度不变，电流表示数增大D.灯 L 的亮度不变，电流表示数减小9.如图 15-48 所示的电路，当开关S断开时，电流表的示数是1A，开关闭合时，电流表的示数将（）。A不变 B增加到 2A C减少到 1/2A D增加到 4A图 15-485解答要点：按要求闭合或者断开开关，分清两种状态，分别根据电路规律和欧姆定律去判断，列出电表示数表达式，然后对比两种状态下的对应量，得出结论。10如下左图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。补上后要求：闭合电键 S，当滑动变阻器的滑片 P 向左移动时，电流表的示数减小。11如上右图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S 后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。课后作业课后作业1在如图所示电路中，电源电压保持不变。当电键S 由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。V2AVASR1V1R2RLA2如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A 的示数，电压表 V1的示数，电压表 V2的示数。（均选填“变大”、“变小”、“不变”）。3如上右图所示电路中，当电键S 由断开到闭合时，电流表的示数将。4在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将。5在下中图所示电路中，当电键 S 断开时，电阻 R1和电阻 R2是联连接的。电键 S 闭合时，电压表的示数将。A6V1R1R1R2SV2R2V6在上右图所示的电路中，电源电压不变。当电键S 由断开到闭合时，电压表V1的示数将，电压表V2的示数将。7如下左图所示电路中，电源电压不变，闭合电键 S 后，移动滑动变阻器滑片 P 的过程中，电压表示数变化范围为 1218 伏，电流表示数的变化范围为0.40.6 安，那么滑动变阻器的最大阻值是。18如下中图所示电路中，闭合电键 S 后，当滑动变阻器的滑片P 向右移动时，电流表 A 的示数将。PVASR8如上右图，闭合电键S，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数范围是 1.02.0 安,电压表的示数范围是 7.22.4 伏,则电源电压为伏.10如图 15-36 所示的电路，电源电压为12V 且保持不变。R1=10，R2是 050的变阻器。求当变阻器滑片移动时，电流表、电压表的示数变化范围。11.如图 15-51，当S闭合时，电流表的示数 1.5A，电压表的示数为 9V。（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为 6V，电流表的示数为 1A，R2的阻值是多大？课堂小结课堂小结图 15-51图 15-367
