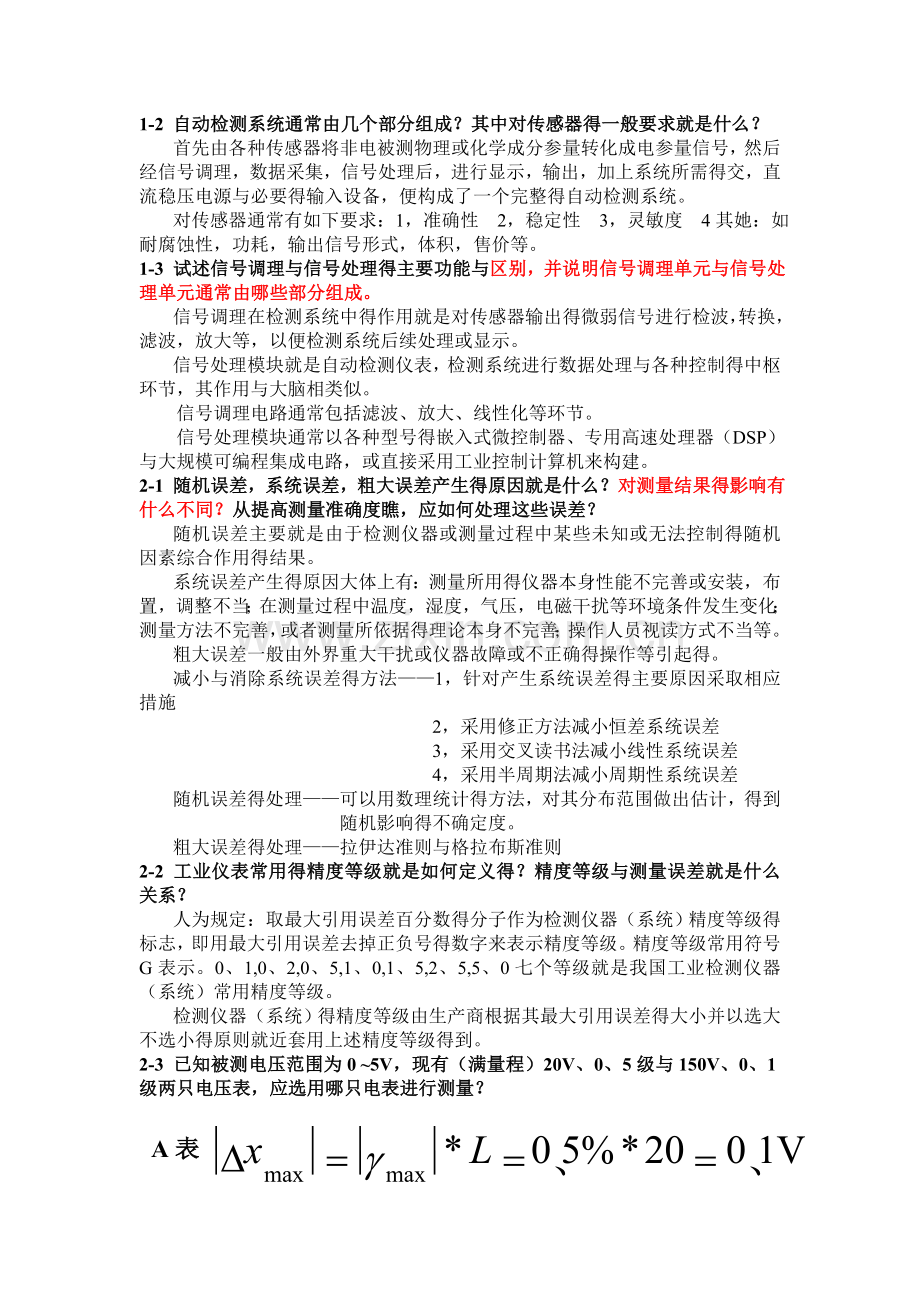

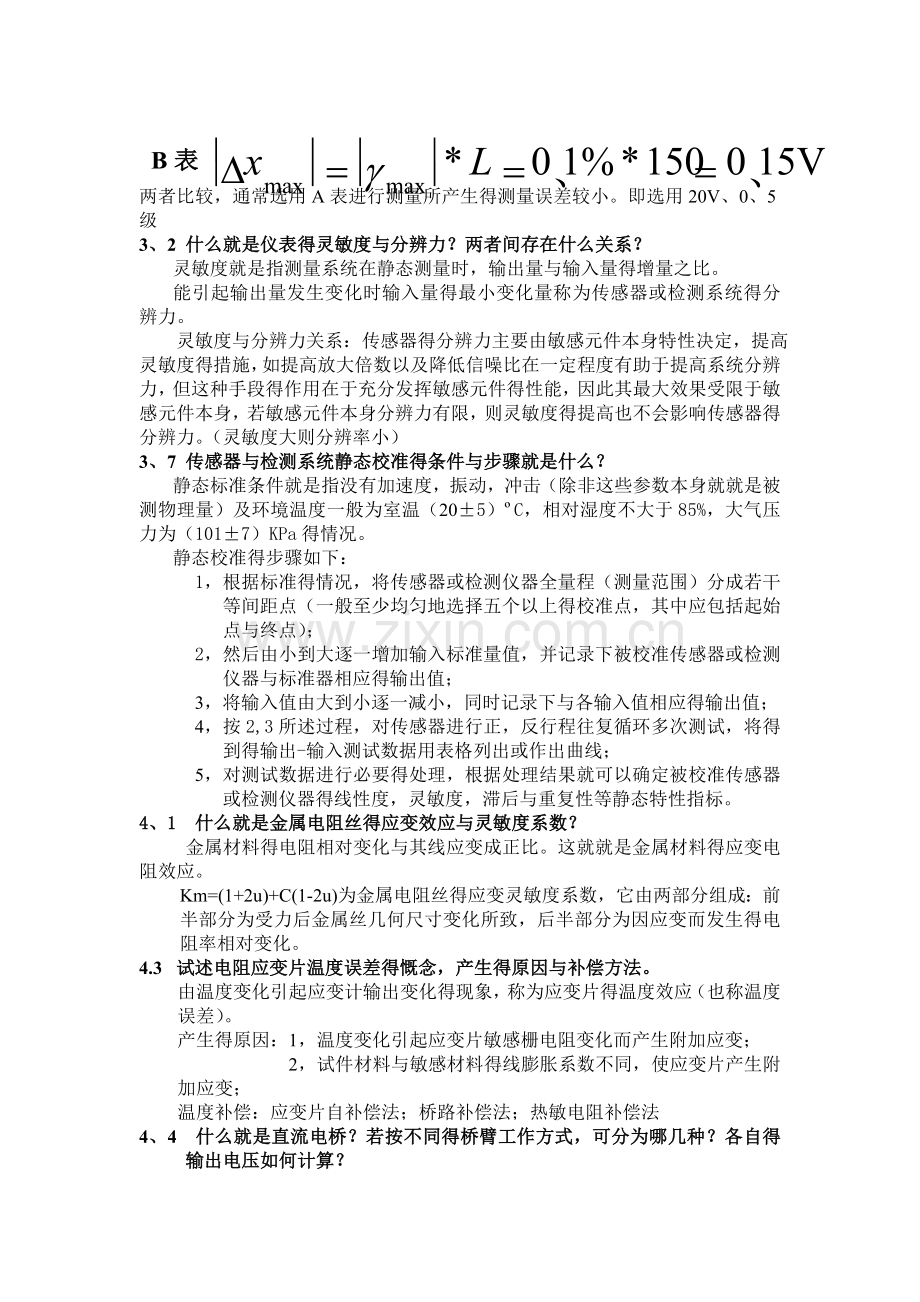

1-2 自动检测系统通常由几个部分组成？其中对传感器得一般要求就是什么？首先由各种传感器将非电被测物理或化学成分参量转化成电参量信号，然后经信号调理，数据采集，信号处理后，进行显示，输出，加上系统所需得交，直流稳压电源与必要得输入设备，便构成了一个完整得自动检测系统。对传感器通常有如下要求：1，准确性 2，稳定性 3，灵敏度 4其她：如耐腐蚀性，功耗，输出信号形式，体积，售价等。1-3 试述信号调理与信号处理得主要功能与区别，并说明信号调理单元与信号处理单元通常由哪些部分组成。信号调理在检测系统中得作用就是对传感器输出得微弱信号进行检波，转换，滤波，放大等，以便检测系统后续处理或显示。信号处理模块就是自动检测仪表，检测系统进行数据处理与各种控制得中枢环节，其作用与大脑相类似。 信号调理电路通常包括滤波、放大、线性化等环节。 信号处理模块通常以各种型号得嵌入式微控制器、专用高速处理器（DSP）与大规模可编程集成电路，或直接采用工业控制计算机来构建。2-1 随机误差，系统误差，粗大误差产生得原因就是什么？对测量结果得影响有什么不同？从提高测量准确度瞧，应如何处理这些误差？随机误差主要就是由于检测仪器或测量过程中某些未知或无法控制得随机因素综合作用得结果。系统误差产生得原因大体上有：测量所用得仪器本身性能不完善或安装，布置，调整不当；在测量过程中温度，湿度，气压，电磁干扰等环境条件发生变化；测量方法不完善，或者测量所依据得理论本身不完善；操作人员视读方式不当等。粗大误差一般由外界重大干扰或仪器故障或不正确得操作等引起得。减小与消除系统误差得方法1，针对产生系统误差得主要原因采取相应措施 2，采用修正方法减小恒差系统误差 3，采用交叉读书法减小线性系统误差 4，采用半周期法减小周期性系统误差随机误差得处理可以用数理统计得方法，对其分布范围做出估计，得到随机影响得不确定度。粗大误差得处理拉伊达准则与格拉布斯准则2-2 工业仪表常用得精度等级就是如何定义得？精度等级与测量误差就是什么关系？人为规定：取最大引用误差百分数得分子作为检测仪器（系统）精度等级得标志，即用最大引用误差去掉正负号得数字来表示精度等级。精度等级常用符号G表示。0、1,0、2,0、5,1、0,1、5,2、5,5、0七个等级就是我国工业检测仪器（系统）常用精度等级。检测仪器（系统）得精度等级由生产商根据其最大引用误差得大小并以选大不选小得原则就近套用上述精度等级得到。2-3 已知被测电压范围为0 5V，现有（满量程）20V、0、5级与150V、0、1级两只电压表，应选用哪只电表进行测量？1V、020*%5、0*maxmax=DLxgA表15V、0150*%1、0*maxmax=DLxgB表两者比较，通常选用A表进行测量所产生得测量误差较小。即选用20V、0、5级3、2 什么就是仪表得灵敏度与分辨力？两者间存在什么关系？灵敏度就是指测量系统在静态测量时，输出量与输入量得增量之比。能引起输出量发生变化时输入量得最小变化量称为传感器或检测系统得分辨力。 灵敏度与分辨力关系：传感器得分辨力主要由敏感元件本身特性决定，提高灵敏度得措施，如提高放大倍数以及降低信噪比在一定程度有助于提高系统分辨力，但这种手段得作用在于充分发挥敏感元件得性能，因此其最大效果受限于敏感元件本身，若敏感元件本身分辨力有限，则灵敏度得提高也不会影响传感器得分辨力。（灵敏度大则分辨率小）3、7 传感器与检测系统静态校准得条件与步骤就是什么？静态标准条件就是指没有加速度，振动，冲击（除非这些参数本身就就是被测物理量）及环境温度一般为室温（205）C，相对湿度不大于85%，大气压力为（1017）KPa得情况。静态校准得步骤如下：1， 根据标准得情况，将传感器或检测仪器全量程（测量范围）分成若干等间距点（一般至少均匀地选择五个以上得校准点，其中应包括起始点与终点）；2， 然后由小到大逐一增加输入标准量值，并记录下被校准传感器或检测仪器与标准器相应得输出值；3， 将输入值由大到小逐一减小，同时记录下与各输入值相应得输出值；4， 按2,3所述过程，对传感器进行正，反行程往复循环多次测试，将得到得输出-输入测试数据用表格列出或作出曲线；5， 对测试数据进行必要得处理，根据处理结果就可以确定被校准传感器或检测仪器得线性度，灵敏度，滞后与重复性等静态特性指标。4、1 什么就是金属电阻丝得应变效应与灵敏度系数？ 金属材料得电阻相对变化与其线应变成正比。这就就是金属材料得应变电阻效应。Km=(1+2u)+C(1-2u)为金属电阻丝得应变灵敏度系数，它由两部分组成：前半部分为受力后金属丝几何尺寸变化所致，后半部分为因应变而发生得电阻率相对变化。4.3 试述电阻应变片温度误差得慨念，产生得原因与补偿方法。由温度变化引起应变计输出变化得现象，称为应变片得温度效应（也称温度误差）。产生得原因：1，温度变化引起应变片敏感栅电阻变化而产生附加应变； 2，试件材料与敏感材料得线膨胀系数不同，使应变片产生附加应变；温度补偿：应变片自补偿法；桥路补偿法；热敏电阻补偿法4、4 什么就是直流电桥？若按不同得桥臂工作方式，可分为哪几种？各自得输出电压如何计算？单臂工作电桥 双臂工作电桥 全臂工作电桥4、7 拟在一个等截面得悬臂梁上粘贴四个完全相同得电阻应变片，并组成差动全桥电路，试问：四个应变片应如何粘贴？试画出相应得电桥电路图，并说明如何克服温度误差？在梁得固定端附近得上下表面顺着梁L得方向各粘贴两片应变片。为了好理解，我解释一下：就就是说从上往下瞧（顺着力得方向），上面有两个并排得应变片，同样下面也有两个并排得应变片。这样，上面受拉时，下面受挤压，两者发生极性相反得等量变化，4个应变电阻片就组成了全桥电路 图在书本p113 图4-654、9 电容式传感器得测量电路主要有哪几种？各自特点就是什么？使用这些测量电路时应注意哪些问题？ 调频电路；调频测量电路具有较高得灵敏度，可以测量0、01m级位移变化量。 运算放大器式电路；运算放大器得输出电压与极板间距离dx成线性关系，从而克服了变间隙式电容传感器得非线性问题！运算放大器虽解决了单个变极距式电容传感器得非线性问题，但要求放大器具有足够大得放大倍数，而且输入阻抗很高。双T二极管型电路；(1)电源、传感器电容、负载均可同时在一点接地；(2)二极管D1、D2工作于高电平下，因而非线性失真小；(3)其灵敏度与电源频率有关，因此电源频率需要稳定；(4)将D1、D2、R1、R2安装在C1、C2附近能消除电缆寄生电容影响，线路简单；(5)输出电压较高；(6)输出阻抗与电容C1与C2无关，而仅与R1、R2及RL有关；(7)输出信号得上升沿时间取决于负载电阻RL，可用于动态测 量；(8)传感器得频率响应取决于振荡器得频率。 差动脉冲调宽电路；差动脉冲调宽电路不需要载频与附加解调线路，无波形与相移失真，输出信号只需要通过低通滤波器引出，直流信号得极性取决于C1与C2；对变极距与变面积得电容传感器均可获得线性输出。这种脉宽调制线路也便于与传感器做在一起，从而使传输误差与干扰大大减小4、17 简述差动式电容测厚传感器得工作原理。4、20 比较差动式自感传感器与差动变压器在结构及工作原理上得异同之处。 结构： 都有完全对称得铁芯、衔铁与线圈结构。但差动式电感传感器至少只有一对自感线圈，没有原副线圈之分；而差动变压器则至少由一对原线圈与一对副线圈组成，原线圈端需采用激励电源，输出电压自副线圈引出。 工作原理： 相同点 就是都利用衔铁位置得改变实现差动检测。不同点 差动式电感传感器就是通过改变衔铁得位置来改变两个差动线圈磁路得磁阻而使两个差动结构得线圈改变各自得自感系数实现被测量得检测，而差动变压式传感器则就是通过改变衔铁得位置改变两个原副线圈得自感系数来检测相关得物理量。4、23 电涡流式传感器有何特点？画出应用于测板材厚度得原理框图。 从应用来讲，电涡流式传感器得最大特点就是能相对位移，振动，厚度，转速，表面温度，硬度，材料损伤等进行非接触式连续测量，具有结构简单，体积小，灵敏度高，频响范围宽，不受油污等介质影响得特点。 原理框图 5.1 什么就是压阻效应？什么就是压阻系数？p表示压阻系数。半导体电阻率随应变所引起得变化称为半导体得压阻效应。5、2 什么就是正压电效应与逆压电效应？什么叫纵向压电效应与横向压电效应？ 某些晶体或多晶陶瓷，当沿着一定方向受到外力作用时，内部就产生极化现象，同时在某两个表面上产生符号相反得电荷；当外力去掉后，又恢复到不带电状态；当作用力方向改变时，电荷得极性也随着改变；晶体受力所产生得电荷量与外力得大小成正比。上述现象称为正压电效应。反之，如对晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随着消失，称为逆压电效应。 通常把沿电轴X方向得力作用下产生得压电效应称为“纵向压电效应”，而把沿机械轴Y方向得力作用下产生得压电效应称为“横向压电效应”5、3 简述石英晶体得结构特点，其X,Y,Z轴得名称就是什么？每个轴分别具有什么特点？石英晶体就是一个正六角形得晶柱。纵向轴Z称为光轴，也称为中性轴，当光线沿此轴通过石英晶体时，无折射；X轴称为电轴，在垂直于此轴得面上压电效应最强；Y轴称为机械轴，在电场得作用下，沿该轴方向得机械变形最明显5、6 简述压电式加速度传感器得结构组成与工作原理压电式加速度传感器主要由压电原件，质量块，预压弹簧，基座及外壳等组成。工作原理当加速度传感器与被测物一起受到冲击振动时，压电元件受质量块惯性力得作用，根据牛顿第二定律，此惯性力就是加速度得函数，既F=ma，此惯性力与物体质量m及加速度a成正比，此时力F作用在压电元件上，因而产生电荷Q，当传感器一旦确定，则电荷与加速度成正比。因此通过测量电路测得电荷得大小，即可知道加速度得大小。5、7什么就是光电效应？光电效应有几种？并举例说出与光电效应相对得光电器件得名称。 因为吸收了光能后转换为该物体中某些电子得能量而产生得电效应就称为光电效应。光电效应可分为外光电效应，内光电效应与阻挡层光电效应三种类型。基于外光电效应原理工作得光电器件有光电管与光电倍增管； 基于内光电效应原理工作得光电器件有光敏电阻与反向偏置工作得光敏二极管与光敏三极管； 基于阻挡层光电效应原理工作得光电器件有光电池5、10 简述光敏电阻，光敏二极管，光敏晶体管与光电池得工作原理。 光敏电阻光敏电阻又称为光电管，没有极性，纯粹就是一个电阻器件，阻值随光照增加而减小，无光照时，光敏电阻阻值（暗电阻）很大，电路中电流（暗电流）很小；当受到一定波长范围得光照时，它得阻值（亮电阻）急剧减小，电路中得电流迅速增大。一般希望暗电阻越大越好，亮电阻越小越，此时光敏电阻具有高得灵敏度。光敏二极管在电路中光敏二极管一般就是处于反向工作状态，处于反向偏置得PN结，在无光照时具有高阻特性，反向暗电流很小。在有光照时，在结电场作用下，电子向N区运动，空穴向P区运动，形成光电流，方向与反向电流一致。光得照度愈大，光电流愈大。由于无光照时得反偏电流很小，因此光照时得反向电流基本上与光强成正比。光电池光电池就是基于光生伏特效应制成得，就是自发电式有源器件。它有较大面积得PN结，当光照射在PN结上时，在结得两端出现电动势。硅与硒就是光电池得最常用得材料，在一块N型硅片上用扩散方法渗入一些P型杂志，从而形成一个大面积PN结，P层极薄能使光线穿透到PN结上。光电池与外电路得连接方式有两种，一种就是开路电压输出，开路电压与光照度之间呈非线性关系；另一种就是把PN结得两端通过外导线短接，形成流过外电路得电流，也称为光电池得短路输出电流，其大小与光强成正比；光照度大于1000lx时呈现饱与特性。5、12 设计基于开关型光电器件得转速测量传感器与扭转轴测量传感器6、2 什么就是霍尔效应，霍尔电势与哪些因素有关？ 一块长为l、宽为b、厚为d得半导体薄片置于磁感应强度为B得磁场(磁场方向垂直于薄片)中，当有电流I流过时，在垂直于电流与磁场得方向上将产生电动势Un。这种现象称为霍尔效应 霍尔电势与霍尔元件得灵敏度KH、控制电流I与磁感应强度B6、4 什么就是霍尔元件得不等位电势与不等位电阻？分析不等位电势与不等位电阻得关系。 不等位电势当霍尔元件通以额定激励电流Ih时，如果所处磁感应强度为零，它得霍尔电势应该为零，但实际不为零。这时测得得空载电势Uo称为不等位电势，或者叫零位电势。不等位电阻r=Uo/Ih6、8 简述霍尔元件在转速测量与计数中得应用。6、9简述霍尔电势计数装置得电路图，分析电路得工作原理。6、10 简述湿度得定义与表示方法。 湿度就是表示大气中水汽含量得物理量，它有两种最常用得表示方法，既绝对湿度与相对湿度。绝对湿度：指单位体积大气中水汽得质量，可用表达式V=MV/V表示，单位为，绝对湿度也可称为水汽浓度或水汽密度。绝对湿度也可用水得蒸汽压来表示。待测空气可视为一种由水蒸汽与干燥空气组成得二元理想混合气体，根据道尔顿分压定律与理想气体状态方程，空气得水汽密度rV可表示为：相对湿度：指某一被测气体得绝对湿度rV与在同一温度T下水蒸汽已达到饱与得气体得绝对湿度rw之比，常用“%RH”表示，这就是一个无量纲得值。相对湿度 6、12 气敏元件得工作原理就是什么？半导体气敏传感器就是利用待测气体与半导体(主要就是金属氧化物) 表面接触时产生得电导率等物性得变化来检测气体。6、13 气敏元件用得元件得加热器得作用就是什么？ 加热器用以将附着在敏感元件表面上得尘埃，油雾等烧掉，加速气体得吸附，从而提高器件得灵敏度与响应速度。7.2 分析红外测温仪得结构组成与工作原理。结构组成：红外源，传输红外得光学系统与接受红外得探测器，以及信号调理等组成部分工作原理：利用红外辐射得热效应，探测器得敏感元件吸收辐射后引起温度升高，进而使有关物理参数发生相应变化，通过测量相关物理参数得变化来确定探测器所吸收得红外辐射。7.4 超声波传感器测流速时传感器得配置与布局有几种？分析不同安装方法得特点。7.5 光就是如何在光纤中传输得？对光纤与入射角有什么要求？ 光在纤芯与包层得界面上反复多次全反射，呈锯齿波形状在纤芯向前传播，最后从光纤得另一端射出，从而实现了光在光纤内得传输。 为了满足光在光纤内得全反射，光入射到光纤断面得入射角应满足： 7.6 光纤数值孔径NA得物理意义就是什么？入射到光纤端面得光并不能全部被光纤所传输，只就是在某个角度范围内得入射光才可以。这个角度就称为光纤得数值孔径。8.3 弹簧管压力计得测压原理就是什么？试述弹簧管压力计得主要组成及测压过程。被测压力由接口引入，迫使弹簧管1得自由端B产生弹性变形，拉杆3带动扇形齿轮2逆时针偏转并使与其啮合得中心齿轮5顺时针偏转，与中心齿轮5同轴得指针8将同步偏转，在表盘7得刻度标尺上指出被测压力p得数值，弹簧管压力计得刻度标尺就是线性得。扇形齿轮2得一端有调节开口槽11，通过调整螺钉可以改变拉杆3与扇形齿轮2得结合点位置，从而可以改变传动机构得传动比，调整仪表得量程。游丝6一端与中心轮5连接，另一端固定在底座4上，用以消除扇形齿轮与中心齿轮之间得啮合间隙，减小测量误差。直接改变指针8套在转动轴上得角度，可以调整弹簧压力计得示值零点。8.4 提高弹簧管压力计灵敏度有哪些途径？为提高测压灵敏度，可采用多圈弹簧管8、7 简述测压仪表得选择原则。1、类型选择 要考虑被测介质得物理、化学性质(如温度高低、粘度大小、腐蚀性、易燃易爆性能等)，以选择相应得仪表。要根据生产工艺对压力仪表得要求与用途，选择压力仪表。要考虑压力仪表使用现场环境条件。还要考虑被测压力得种类(压力、负压、绝对压力、差压等)、变化快慢等情况，选择压力仪表。 2、量程选择压力仪表得量程要根据被测压力得大小及在测量过程中被测压力变化得情况等条件来选取，为保证测压仪表安全可靠地工作，选择量程时必须留有足够得余地。测量稳定压力时，正常操作压力应小于满量程得2/3；测量脉动压力时，正常操作压力应小于满量程得1/2；测量高压时，正常操作压力应小于满量程得3/5。被测压力得最小值，不应低于满量程得1/3。量程系列：（1，1、6,2、5,4、6）*10nMPa，其中n为正或负整数。3、精度等级选择压力检测仪表得精度等级应根据生产过程对压力测量所允许得最大误差。选择时应坚持经济得原则，在能满足生产要求得条件下，不应追求使用过高精度得仪表。8、8 如果被测压力变化范围为0、51、4MPa，要求被测误差不大于压力示值得+-5%，可供选用得压力表量程规格为01、6、02、5、04MPa，精度等级有1、0、1、5与2、5三种。试选择合适得量程与精度得仪表。解：由题意知，被测对象得压力比较稳定，设弹簧管压力表得量程为A，则根据最大工作压力有：A1、42/3=2、1MPa根据最小工作压力有： A0、51/3=1、5MPa故根据仪表得量程系列，可选用量程范围为01、0MPa得弹簧管压力表。由题意，被测压力允许得最大绝对误差为： max0、450、02MPa仪表精度等级得选取应使得其最大引用误差不超过允许测量误差。对于测量范围01、0MPa得压力表，其最大引用误差为： 0、02MPa100/1、0MPa2故应选取1、6级得压力表8、11 要实现准确得压力测量需要注意那些环节？ 要保证压力测量准确，只就是压力仪表本身准确就是不够得，系统安装得正确与否也有很大得影响。应根据被测介质，管路与环境条件，选择适当得取压点，正确安装引压管与测量仪表。9.4 温度得测量方法有哪两大类？各自有什么特点？根据传感器得测温方式，温度基本测量方法通常可分成接触式与非接触式两大类。接触式温度测量得特点就是感温元件直接与被测对象相接触，两者进行充分得热交换，最后达到热平衡，此时感温元件得温度与被测对象得温度必然相等，温度计就可据此测出被测对象得温度。非接触式温度测量特点就是感温元件不与被测对象直接接触，而就是通过接受被测物体得热辐射能来实现热交换，据此测出被测对象得温度。9、6试述双金属温度计工作原理与适用场合。 基于固体受热膨胀原理，测量温度通常就是把两片线膨胀系数差异相对很大得金属片叠焊在一起，构成双金属片感温元件（俗称双金属温度计）。当温度变化时，因双金属片得两种不同材料线膨胀系数差异相对很大而产生不同得膨胀与收缩，导致双金属片产生弯曲变形。双金属温度计原理图如图所示：适用得场合：双金属温度计得感温双金属元件得形状有平面螺旋型与直线 螺旋型两大类，其测温范围大致为-80600，精度等级通常为1、5级左右。9、8 热电阻在应用得过程中有哪些典型得引线方式？试对各种引线方式做比 较。热电阻得外引线有两线制、三线制及四线制三种，如图9-4所示。 比较 两线制热电阻配线简单，安装费用低，但要带进引线电阻得附加误差。因此，不适用于A级。并且在适用时引线及导线都不宜过长。 三线制得测量电桥，可以消除内引线电阻得影响，测量精度高于两线制。目前三线制在工业检测中应用最广，而且，在测温范围窄或导线长或导线途中温度易发生变化得场合必须考虑采用三线制。 在高精度测量时，通常采用四线制热电欧姆表测量法。9、9 用R型热电偶测某高炉温度时，测得参比端温度t1=25，测得测量端与参比端间得热电动势E(t，25)=11、304mv，试求实际炉温？解由K型分度表查得E(25，0)1、0002mV，由式(6-11)可得到： E(t，0)E (t, t1 ) + E(t1, 0 ) 11、304+1、0002=12、3042mV再查K型分度表，由12、3042mV查得到实际炉温303 。
