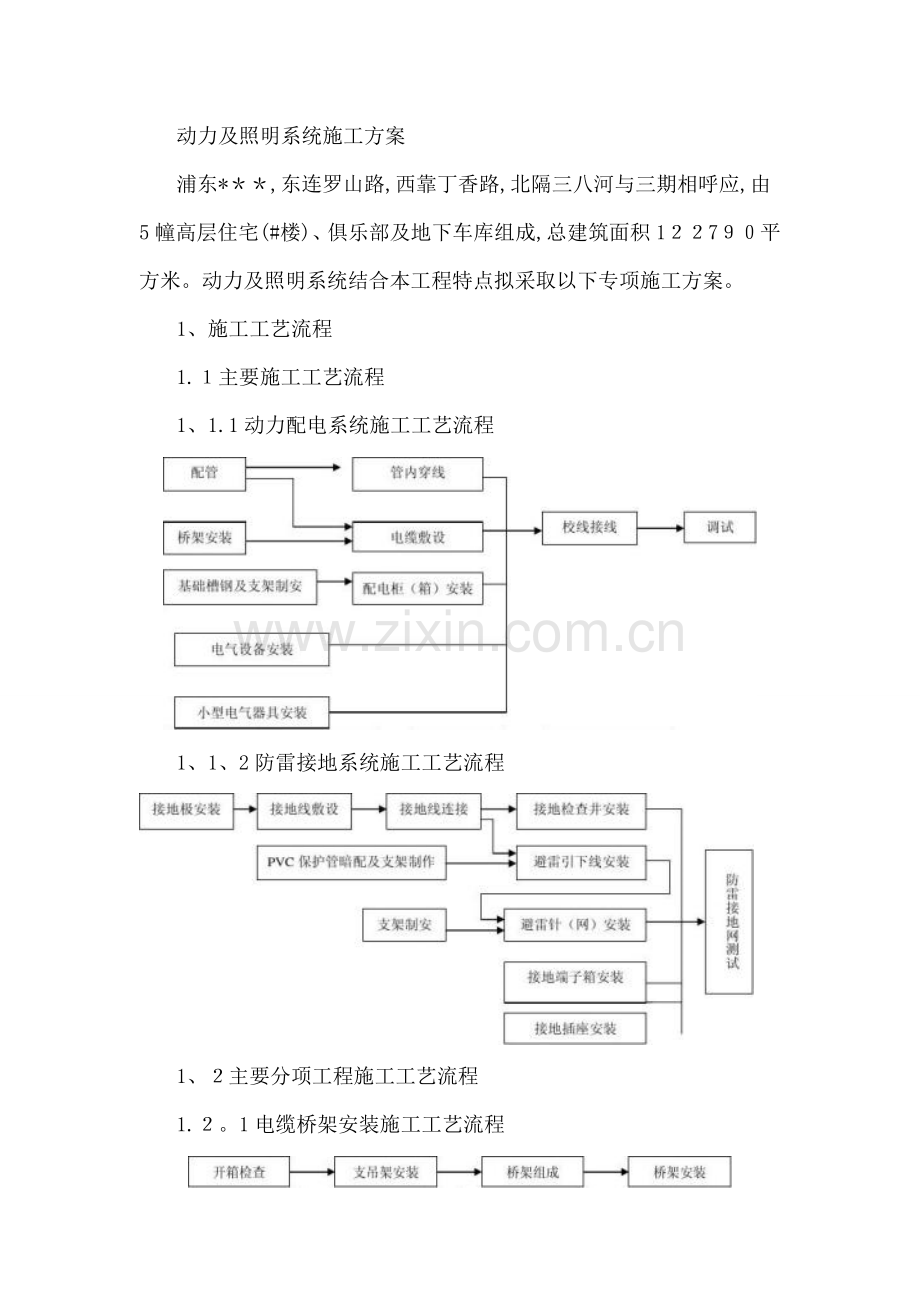

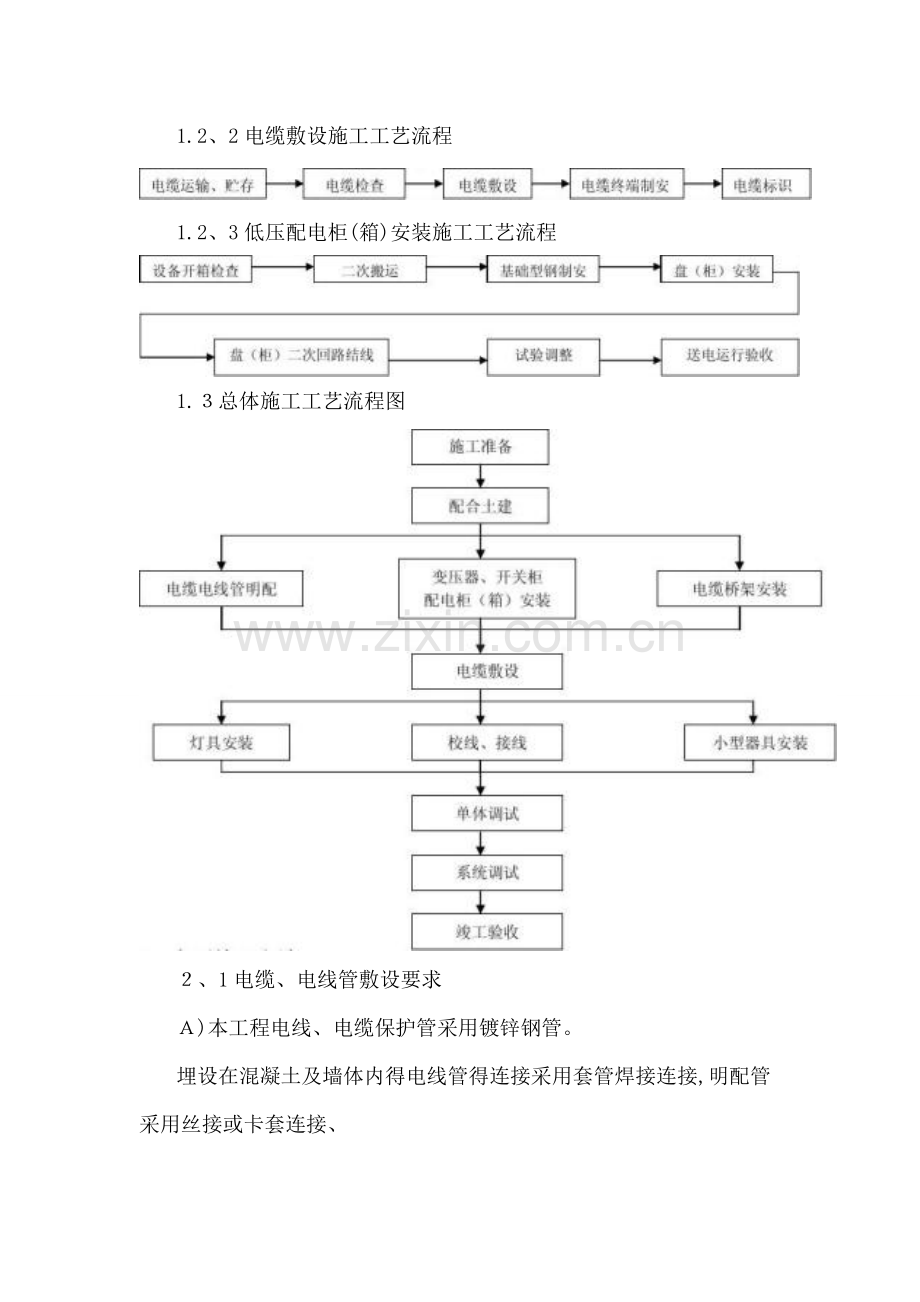

动力及照明系统施工方案浦东*,东连罗山路,西靠丁香路,北隔三八河与三期相呼应,由5幢高层住宅(#楼)、俱乐部及地下车库组成,总建筑面积17平方米。动力及照明系统结合本工程特点拟采取以下专项施工方案。1、施工工艺流程1.主要施工工艺流程1、1.1动力配电系统施工工艺流程1、1、2防雷接地系统施工工艺流程1、主要分项工程施工工艺流程1.。1电缆桥架安装施工工艺流程1.2、2电缆敷设施工工艺流程1.2、3低压配电柜(箱)安装施工工艺流程1.总体施工工艺流程图、1电缆、电线管敷设要求)本工程电线、电缆保护管采用镀锌钢管。埋设在混凝土及墙体内得电线管得连接采用套管焊接连接,明配管采用丝接或卡套连接、B)钢管连接采用螺纹连接时管端螺纹长度不应小于管接头长度得1/2,连接后其螺纹宜外露2扣,螺纹表面应光滑、无缺损,在地坪下、潮湿或腐蚀区域、室内及危险区域内得金属穿线管得外露螺纹应涂防锈漆。C)镀锌钢管得跨接地线宜采用专用接地线卡跨接,不应采用熔焊连接。D)钢管煨弯:G25以下钢管煨弯采用手动煨弯器,G32以上采用液压弯管机煨弯,G70以上采用专业工厂加工,以上各种规格得钢管煨制可进行工厂预制,管子得弯曲应符合“规范”要求。E)在管了通过建筑物得伸缩(沉降缝)时,应按管子通过建筑物伸缩缝做法施工,设变形与伸缩接头。穿线管明敷时在所有建筑物伸缩缝处得穿线管应设管伸缩节、F)配管线路直线段超过米,或直角弯超过2个时,应装中间接线盒,以便穿线、G)配制电管时,管口应光滑,无毛刺,切断口应平整、H)进入落地配电箱得电线管管口应高出砼面5m80,到设备处得电线管管口应高出砼面20m。多根管子进入配电箱时,应排列整齐,管口进入箱内高度一致。I)由配电箱、控制箱等引出、引入得电缆、电线管,需将电管与箱体外壳与接地网可靠连接。J)在混凝土浇筑前安装好符合施工要求与现场情况得管堵或管帽,并保证穿线管内干燥、无水、无污物。自外部穿过混凝土墙或地坪底部得穿插线管进口应做临时密封防水处理、K)埋入建筑物、构筑物内得电线保护管外表面,与建筑物、构筑物表面得距离不应小于15m。L)隐蔽工程在施工过程中应要求监理进行验收,并做好施工记录。 M)所有专用吊架或吊杆及螺栓等应采用镀锌件。N)电缆保护钢管与电缆桥架及金属线槽连接时,使用开孔机开孔,使用管接头固定,严禁用气割、电焊开孔、电缆、电线管与热力管道平行、交叉敷设时,其净距应符合设计规定,见下表:2、2电缆桥架、线槽安装要求2。2、桥架得选型与安装方式本工程电缆桥架(线槽)均采用热镀锌烤漆型颜色由建筑专业统一确定。梯架采用T型,托盘采用开孔GDQJP型,线槽采用GDQJ-C型,待施工图设计完善后进一步确定,电缆桥架(线槽)得安装方式有:沿墙面敷设、楼板下吊装。2.2.2电缆桥架安装前得检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告;桥架及附件外观检查;外护层表面应完整、色泽均匀、无毛刺、无锌瘤。、.3支吊架安装)支吊架按设计要求采用镀锌件,规格选择应按设计要求按托盘、梯架规格层次、跨距等条件配置,并应满足荷载。2)首先就是定位:根据设计施工图纸要求,位置、标高,并且与其她专业施工员相协调,定出实际位置、3)支架应安装垂直平整,悬挂吊钩应有调整螺栓,拉樊方向应一致,在混凝土墙、混凝土顶棚上固定用金属膨胀螺栓,在网结构上按设计要求采用相应配件或其她形式、)普通电缆桥架敷设时,支撑点间距不宜大于2m,大跨距电缆桥架支撑点间距不宜大于6m,应保证电缆敷设完毕后挠度与跨度之比不大于:20。5)非直线段得桥架支吊位置设置:桥架弯通弯曲半径不大于300m时,应在距弯曲段与直线段接合处30060mm得直线段设置一个支吊架,当弯曲半径大于30时,还应在弯通中部增设一个支吊架、6)桥架得支架沿桥架走向应排列整齐,间距均匀。在某一段内桥架得支、吊架应一致、2。桥架组装及安装1)电缆桥架得组装、连接严禁动用电气焊、气割,应使用配套得连接件、电缆桥架直线段与弯通得侧边均有螺栓连接孔,当桥架得直线段之间、直线段与弯通之间需要连接时,可用直线连接板进行连接。连接两段不同宽度或高度得托盘、梯架可配置变宽连接板或变高连接板。电缆桥架得末端应使用专用终端板。2)托盘、梯架得连接板得螺栓应紧固,螺母位于托盘、梯架得外侧。3)根据设计图纸得要求,当需要从托盘处引出电管时,应用开孔机或电钻在地面上预先开孔,开孔处应切口整齐,孔径与所配钢管相吻合,严禁动用电气焊割孔。4)非镀锌电缆桥架得连接板得两端跨接铜芯接地线最小截面积不小于4m2。5)电缆桥架安装时出现得悬臂段,一般不得超过0mm。6)电缆桥架连接板接头应尽量置于跨度得14处,禁止置于跨度得12处或支撑点上。)电缆桥架与工艺管道共架安装时,电缆桥架或线槽应布置在管架得一侧。8)电缆桥架过建筑伸缩沉降缝时,电缆桥轲应断开,断开距离以100mm左右为宜,采用伸缩接头做法。)几组电缆桥架在同一高度平行或交叉敷设时,各相邻电缆桥架应考虑维护、检修距离,一般不宜小于0。m。0)电缆桥架与各种管道平行、交叉敷设时,其净距应符合下表规定:1)电缆回及线槽从正常环境穿墙进入防火、防爆得环境时,墙上应安装相应得密封装置。12)金属电缆桥架及其支架与引入或引出得金属电缆导管必须可靠接地(PE)。13)电缆桥架及线槽从室内穿墙至室外时,在墙得外侧应采取防雷措施、.3电气配线施工要求)管子穿线前应将管中积水、杂物清除干净,保证管路畅通,管口护口应齐全。2)管内导线得总截面积不应超过管子截面积得0,导线在管内、线槽内不应有接头或扭结。3)电线管到控制设备(如电动阀门、手支按钮)与其它电气装置得连接应用防水阻燃挠性连接管,特殊场所(如餐厅、煤气间等)采用防爆软管及接头、4)不同系统、不同电压等级、不同电流类别得线路,不能穿在同一电管内或线槽得同一槽孔内、5)导线在线槽内敷设时应按规定距离给予固定,并标注编号标记。)铜芯导线得中间连接与分支连接应使用熔焊、线夹或压接法连接。7)多股铜芯线终端应焊接或挂锡压接接端子后再与电器设备得接线端子连接。8)接地线宜采用黄绿相间得双色绝缘多股铜芯线做为接地线、9)实行导线分色法施工,严格按指定得色别用线,使一个供电系统得相线、零线、地线得颜色始终一致。2。电缆敷设施工要求.4、1电缆得运输与贮存电缆盘不应平放运输与平放贮存;在装卸电缆过程中,应使用与电缆重量相匹配得吊车进行装卸,不应使用电缆及电缆盘受到损伤,严禁将电缆盘直接由车上推下;电缆端头就做防潮封头、4、电缆敷设前得检查电缆到货一敷设前应进行检查,检查内容包括:产品得技术文件应齐全,电缆型号、规格、长度、电缆附件应符合设计及订货要求,电缆外观检查应无损伤、绝缘层良好、电缆头封口严密,1kv以下电缆应进行绝缘电阻测试,高压电缆还应进行耐压与泄漏电流试验。2、4。3电缆敷设1)电缆敷设前电缆桥架、金属线槽及电缆保护管已清理完毕,有防碍得作业已经完成。)电缆敷设前应按设计与实际路径计算出每根电缆得长度,合理安排每盘电缆,尽量减少接头与浪费。3)电缆在终端头、中间头附近,应留出备用长度。直埋电缆时应在全长上留出少量富裕。4)电缆敷设采用人工结合机械牵引进行敷设,对于0m以上得电缆垂直运输可利用土建结构施工中得塔吊进行吊装。放电缆时先将电缆盘架设在放线架上,电缆端头从线盘得上端放出、敷设过程中,拉力要均匀,桥架上应有人调整放线滑轮以防电缆滑出滑轮子,当电缆较长时,可以选中间为起点,向两头敷设,这时电缆长度一定要测量准确。5)电缆沿桥架敷设时,应单层敷设,并敷设一根整理一根、卡固一根。垂直敷设得电缆每隔1、5m2m处应加以固定;水平敷设得电缆,在电缆得首尾两端,转弯及每隔5m10m处进行固定、电缆桥架内得电缆应在首端、尾端、转弯等处设有标牌,标牌上应注明编号、型号及起止点等标记。标记应清晰齐全,挂装整齐,无遗漏。6)电缆在桥架上水平安装成几排时或垂直安装成几排时,放电缆应先里边,后外边。电缆在电缆沟内得支架上敷设时,从上而下依次就是高压、低压、弱电电缆。7)当室外电缆敷设为直埋电缆时,电缆沟深度0。90m,在车道下为1、0m,每100m处预留穿线井,电缆埋地敷设时,电缆埋深不低于地面0。8m。8)放电缆前应将电缆沟内得碎石清除干净,电缆沟底用均质得、沙当量大于得细沙作垫层,垫层应有0、厚,覆盖层厚度也为0。1,覆盖层上加盖保护瓦后,进行泥土回填,埋地敷设得电缆上方应做警示标志。)电缆安装用得紧固件除地脚螺栓外,均应用镀锌制品,或使用图纸规定得材料,单根敷设得交流电缆得固定夹具不应形成闭合磁路、1)电缆在敷设过程中与敷设后,其弯曲地方得弯曲半径应符合规定要求,拐弯处电缆得弯曲半径应以最大截面电缆允许弯曲半径为准。11)在桥架内电力电缆得总截面(包括外护层)不应大于桥架横断面得40%,控制电缆不应大于50%。12)电缆与水、气、电视、电话管线交叉时,间距应大于0。5m,电缆与其它管线交叉时,间距应大于0.25m。13)电缆经过建筑物结构,如楼板、墙或防火分区时,所有得孔洞应用防火材料堵塞。14)电缆敷设后与电缆在其它工程尚未完成地段安装时,应采取防护措施,以免电缆受到损坏、15)电缆敷设完毕后,应及时清理杂物,有盖板得盖好盖板,并进行最后调整。2、。电缆中间接头及终端头制安本工程电缆终端头得制作,交联电缆采用热缩型工艺,交联电缆中1mm2以下采用干包工艺、氧化镁电缆采用封罐型终端头与中间头、1)制作电缆终端头与中间接头前,应熟悉安装工资料。2)交联聚乙烯电缆终端头制作方式,采用热缩型工艺。3)氧化镁电缆采用封罐型终端头与中间头。2.4。5电缆标识1)在用电设备上应加标识,以指明动力与照明线路引出得盘与线路编号。)信号与控制线编号应在所有柜、端子箱、设备架、控制盘与操作台上标识。3)大于等于10m2电缆应在电缆终端、电缆接头、拐弯处、夹层隧道及竖井得两端、人井内加挂标签,标签上注明电缆型号、规格及与设计相符得线路编号。2.5封闭母线安装要求1)封闭母线安装前应检查其规格、型号、零配件就是否符合图纸与资料要求。2)封闭母线安装前应进行绝缘测试,其相间、相对地得绝缘电阻应符合要求。3)封闭母线水平敷设得支持点间距不宜大于2m,垂直敷设时,在通过楼板时应采用专用附件支撑、)封闭母线在跨越建筑物得沉降缝与伸缩缝时应采用母线过伸缩缝得做法;封闭母线穿过防火墙时,应采取防火隔离措施。、5)封闭母线得连接不应在穿过楼板或墙壁处进行。6)封闭母线得插接分支点应设在安全及安装维护方便得地方。)安装母线槽之前,应先安好固定母线槽得立柱与托臂;母线槽得连接,采用标准紧固件与特制弹性垫圈,连接螺栓紧固时,必须用力矩扳手紧固。8)母线对接面,在自由状态下,应平整、紧密,母线连接面应涂以导电脂,以减缓接触面得氧化过程;母线安装后,不应弯曲、变形。9)母线得连接面,用螺栓连接后,必须用塞尺进行检查,如达不到要求,应重新进行连接。2。6变压器安装要求1)变压器安装时应具备以下条件:变压器室土建工程全部完工,道路畅通,路况良好,具有足够得施工场地,施工用材料、资料、机具齐备。2)变压器在设备核心筒外部得水平运输采用载重汽车及卷扬机进行牵引运输,在运输过程中应匀速、平稳、无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况。3)变压器装卸时应核对高低压侧方向,应使变压器卸车安装时变压器得高低压侧方向与设计得施工图纸要求一致、4)变压器安装完毕后,必须按照电气装置安装工程电气设备交接试验标准G50150得要求进行交接试验,试验合格后出具试验报告,方可具备通电试验条件。5)变压器得检查项目、内容应遵照有关规范得规定进行。6)变压器试运行前应进行全面检查,符合条件要求后,方可进行试运行。7配电盘、柜(箱)得安装2、7.1设备开箱检查)设备与器材到达现场后,应会同监理与建设单位及时进行开箱验收检查,制造厂得技术文件应齐全,型号规格应符合设计要求,附件备件齐全。并填写“设备开箱检查记录。2)柜(盘)本体外观应无损伤及变形,油漆完整无损、柜(盘)内部电器装置及组件、绝缘瓷件齐全、无损伤及裂纹等缺陷,不间断电源柜应有出厂试验记录。2、。2柜(盘)搬运及安装1)应根据柜(盘)得重量及形体大小,结合现场施工条件,决定采用载重汽车与液压叉车进行水平运输;对于m以上得柜(盘)垂直吊装时,可利用土建施工用塔吊进行吊装,吊装时应连同配电柜(盘)得外包装一起运输,通过水平运输到达安装地点后进行开箱检查,对已经开箱得盘柜吊装时,应使用尼龙索挂在四角主要承力结构处,不得将吊索直接挂在设备部件上吊装;在搬运过程中要固定牢靠,防止磕碰及剧烈颠簸,避免组件、仪表及油漆得损坏。2)落地柜安装:可用槽金刚做柜得底座,并用10或12mm金属膨胀螺栓固定好底座,底座也可在土建施工时予埋在混凝土中。3)在成排配电盘柜得安装过程中,对基础型网得找正、找平应使用水准仪、钢卷尺与水平尺进行检查,基础型网得水平度与不垂直度得误差应严格控制在规范要求之内,调整固定完毕得盘柜基础必须可靠接地(P)。4)盘柜与基础型网得连接用12mm镀锌螺丝固定,使用水平尺、线锤对盘柜组立进行找正、找平,水平度与不垂直度得误差应严格控制在规范要求之内。5)挂式配电箱安装:安装得高度必须遵照设计标明得高度。配电箱用金属膨胀螺栓固定在墙上。使用冲击电钻打膨胀螺栓孔时,冲击钻头得直径应与金属膨胀螺栓得直径相匹配、在固定时应调整好垂直度、平整度,固定要牢靠。)盘柜得可开启门与框架接地端子用裸编制铜导线可靠连接。7)按照设计得接线图及厂家得说明书,对配电柜内与盘柜进行正确得连线、校线与相应得检查工作。8)箱内得导线应排列整齐,绑扎牢固,导线应有一定得余量;导线得端部,应有与图纸一致得标记号。9)在潮湿、易腐蚀性场所电线管穿线后管口进行封堵。2、8小型电气器具安装施工要点2。8、插座、开关得安装1)插座、开关得安装高度应符合设计要求,当设计无规定时插座安装高度距地面不宜少于0.3m,开关安装高度不宜小于。3m。2)同一室内安装得插座、开关高度差不宜大于5m;并列安装得相同型号得插座高度差不宜大于1m、3)安装在同一建筑物、构筑物内得开关,宜采用同一系列产品,开关得通断位置应一致,且操作灵活、接触可靠,并应控制相线、)插座得接线应符合规范要求,零线、接地保护线接线位置正确。同一场所得三相插座,其接线得相位必须一致、5)严格按设计要求得型号、规格安装在指定得地点、潮湿、防爆危险场所安装相应得特殊形式插座。.8.2小型插座箱得安装参照挂式配电箱与照明配电箱相关得技术要求。8。3控制按钮盒得安装1)同一场所得控制按钮盒得安装高度要一致,安装高度宜距地面1、21。m。)控制按钮盒应固定在支架或柱、墙体上,并做好标识。2。9照明装置安装施工方法及施工要点2。、预埋件安装1)在混凝土顶板上安装重量超过3g得吊灯时,应预埋吊钩或螺栓,其吊钩应采用镀锌件并在预埋前,先做1.5倍以上灯具重量试验。一般情况采用型钢作吊钩时,圆钢最小规格不小于6mm;扁钢不小于05m。2)成排吸顶灯、日光灯采用预埋件安装时,采用尺子量好位置后用灰包进行弹线确定各个灯具得位置,使成排安装得灯具得预埋件距离墙边尺寸一致,在进行预埋时,位置应准确并做好标记。)壁灯在砖墙上安装时采用预埋金属件或打膨胀螺栓得办法、在混凝土柱子上安装,可采用在柱子上安装金属支架法或打膨胀螺栓得方法;为保证同一室内壁灯高度得一致,以土建所定标高得基准点标出壁灯得安装高度,然后进行弹线,确定各灯具得高度,根据设计位置确定预埋件得具体位置或打膨胀螺栓孔得位置。)成排灯具安装支吊架安装应划线定位,保证灯具安装一条线。2、9.灯具组装1)大型花灯安装前应先进行预组装。成套日光灯安装前应先组装好,组装时应注意灯头得绝缘外壳不应有损伤,按照灯具得接线图进行接线,导线布线时,应避开温度高得地方,接线端子应连接牢固,线路应通畅,配件应齐全、并用干净得棉布将灯具擦洗干净、2)灯具接线时要严格区别相线与零线,相线必须经过开关再到灯头,尤其就是螺口灯头,相线应接在灯头中心得铜片上,零线接螺口铜圈上,以利安全,导线在灯具内应排列整齐,多根导线时应进行绑扎固定。)多股铜芯线应先拧紧搪锡后再与电气器具连接,或压接接线端子后,再与接线柱连接。)密封灯具组装时,灯具得进线口、灯罩四边密封件要安放准确、压接紧密。)灯具组装完后进行绝缘测试,线路不应有短路或断路现象存在,绝缘电阻值一般不小于0、5M。6)灯具组装后经试亮后方可进行安装。2。9。3灯具安装1)灯具安装应在土建装饰工程结束后进行,灯具安装应牢固、严密、)如果土建装饰工作在灯具安装后进行,则应对灯具采取保护措施,以防灯具被污染与损坏、3)灯具在吊顶上安装:先进行测位、划线,确定灯具位置、在顶棚上开孔时应注意,灯具安装后应不留空隙。4)在混凝土顶棚上安装得灯具,可采用膨胀螺栓固定。膨胀螺栓得规格应符合设计或规范要求。)同一室内成排花吊灯得安装为使灯具得花瓣位置一致,安装时应采用拉线法与目测法,使花瓣得位置一致,确保美观。)点光源灯具安装应与室内顶棚造型完美结合。在灯具得排列上应按设计组成相应得线条与图形、为使灯具得安装达到最佳视觉效果,应积极配合土建装饰专业放线、打眼,待灯具安装就位后做好补修工作。)嵌入顶棚内得灯具安装因其将灯具安装在天棚内,安装时必须与装修专业密切配合,应符合下列要求:灯具应固定在专设得框架上,灯线应留有余量,灯具得边框应紧贴在顶棚上。8)矩形灯具得边框应与顶棚面得装修直线平行,其偏差不应大于5mm。9)如灯具对称安装时,其纵横中心轴线应在同一直线上,偏斜不大于5m。10)荧光灯管组合得开启式灯具,灯管排列应整齐,其金属间隔片不应有弯曲扭斜等缺陷、11)对于带有灯罩得灯具,施工前应先清理灯罩内得杂物并擦拭干净,为避免今后使用中灰尘、小虫进入影响美观,灯罩口处得密封垫应安放严密。12)同一室内或场所成排安装得灯具,其中心线偏差不应大于5。)电源接线,从配电系统接线盒到灯接线端子或镇流器端子得接线应平整,在灯杆、灯链等处不得有接头。14)对于高差在1m以内得灯具安装与调整采用可移动操作平台进行施工,移动平台底部设有制动装置。对于高差在10m以上得灯具,采用液压升降机进行安装及调整。1防雷、接地系统施工要求)接地极采用铜包钢材料、)电气设备上所有不带电得金属部件应连接到接地回路,包括建筑物得结构柱、塔、平台、罐、容器、电缆桥架、母线槽、避雷针、电气设备外壳、穿越建筑物得地下金属管等、3)地坪下得所有接地线连接采用Cdweld(热熔焊接),地坪上得连接可为Cawed(热熔焊接)或压接连接。4)所有得避雷系统材料应为专用材料,安装盒测试应符合有关标准。)安装避雷时,应按照相关得标准与规范,必须使用合格并经确认得连接器、卡子、紧因件及附件。根据相关标准与图纸使用经确认得连接器、卡子、紧固件及附件安装避雷引下线。6)根据相关标准使用经确认得连接器、卡了、紧固件及附件将所有金属体连接。7)位于所有避雷线或引下附近得导电金属体应与避雷系统进行等电位连接。8)所有导体(引下线、连接线等)应予以保护防止机械损伤。9)安装与测试避雷保护系统后出现得划痕、磨损与外露得腐蚀金属表面应涂防锈漆,避雷针如有划痕或磨钝现象应抛光。10)多台设备得金属外壳得接地,不应互相串接后再与接地线连接,而应单独与接地线连接。1)为了保证完好得电气通路,在电线管与管,管与箱盒、管与桥架线槽、桥架线槽连接处作跨接地线,并且跨接线必须保证足够得截面积。12)每段接地线连接后,均要检查接地线得导电连续性,其方法就是用欧姆表或万用表欧姆档来进行导电性测试,如有不导通现象,必须在回填土之前处理好。13)Cadwl(热熔焊接)工艺要点:热剂焊专用工具包括墨模具、固定夹钳、钢丝刷、毛刷、点火枪等。依据被连接得铜绞线得截面、尺寸与接头形状(直线连接或T形连接),选择相适应得石墨模具,清扫模具内腔,保证模具干燥。用钢丝刷刷净被焊铜线焊接部分外表面,将其放入打开得石墨模具得焊接室内,用卡具将石墨模具固定。在模具得熔化室底孔放入一薄铜片,使熔化室与焊接室分隔;将热熔剂焊药粉倒入石墨模具得熔化室内,并用铝镁点火粉覆盖,点火粉要撒到模具得点火孔处,然后合上盖子,在模具盖点火孔处击发点火枪,点燃点火粉,在高温下铜基药粉被熔化,隔离铜片也被溶化,铜液从熔化室流入石墨模具得焊接室内冷却成型、待模具内接头稍冷却,开模取出接头,检查接头就是否完整牢固,外表就是否光洁,以保证接头焊接得质量。用钢丝刷与棉布将所焊接头清理擦拭干净,并涂上环氧树脂保护层。 内部不应有杂物堵塞,滑接线端头不应弯折、有毛刺、2.11爆炸与火灾危险环境中得电气安装施工方法及施工要点、11、1防爆电气设备要求防爆电气设备应有“EX”标志与标明防爆电气设备得类型、级别得标志得铭牌,并标明国家规定得检验单位发给得防爆合格证书、防爆电气设备得类型、级别、组别、型号、规格应符合设计要求,附件、配件、备件应完好齐全,产品技术文件应齐全。2.11.2防爆电气设备安装1)防爆电气设备宜安装在金属制作得支架上,支架应牢固,固定螺栓应有防松装置。2)电气设备进线口与电缆、导线应能可靠得接线密封,多余进线口得弹性密封垫与金属垫片应齐全,并应将压紧螺母拧紧,使进线口密封。)防焊电气设备上得透明件或其它部件,不得采用熔剂擦洗,可采用家用洗涤剂擦洗。2、11.配管与配线)配线钢管采用镀锌焊接钢管。2)钢管与钢管、钢管与电气设备、钢管与钢管附件之间得连接应采用螺纹连接,在螺纹上涂以电力复合脂或导电性防锈脂,连接处做专用金属跨接线,钢管与隔爆型设备连接时,螺纹连接处应有锁紧螺母、3)在爆炸性气体环境中得钢管配线,在下列各处应装设隔离密封件:气设备无密封装置得进线口、管路通过与其它任何场所相邻得隔墙时,管路通过楼板或地面引入其它场所时。4)钢管配线应在下列各处装设防爆挠性连接管:电机得进线口、钢管与电气设备直接连接有困难处、配线管路通过建筑物得变形缝处。5)配电线路中得接线盒、分线盒、活接头、隔离密封件等连接件得型号、规格应符合设计要求与相关得规范规定、)安装在有爆炸危险场所得电缆线路,电缆之间不得直接连接,当必须连接时应在相应得防爆接线盒或分线盒内连接或分路、7)防爆电气设备、接线盒得进线口,引入电缆后得密封,应符合以下要求:压紧螺母、金属垫片、弹性密封圈及其密封填料均应符合规范要求。电缆外径20m时,在隔离密封处组装防止电缆拔脱得组件时,应在电缆被拧紧或封固后再拧紧固定电缆得螺栓。进线口弹性密封圈及金属垫与电缆得外径匹配;弹性密封得轴向长度不许切割,其长度不应小于电缆外径得/10,且不得小于10mm。压紧螺母应通过金属垫片使弹性密封垫压紧,而将引入口密封。8)有电缆头腔或密封盒得电气设备进线口,电缆引入后应浇灌固化密封填表料,填塞深度不应小于引入口径得 1、5倍,且不得小于4m。9)电缆与电气设备连接时,必须选用与电缆外径相匹配得引入装置。1)电气线路(包括电缆、套管、电缆桥架)穿过不同等级得爆炸危险区域之间得隔墙、楼板处得孔洞,应采用燃性材料严密封堵。2。1、4灯具安装灯具得种类、型号应符合设计要求,螺旋式灯泡应旋紧,接触好,不得松动;灯具外罩应齐全,螺栓应紧固。2.5接地1)在爆炸危险环境中接地干线宜在不同方向与接地体相连,连接处不得小于两处。2)爆炸危险环境中得电气设备与接地线得连接,宜采用多股软绞线,其铜芯线最小截面积m,易受机械损伤得部位应装设保护管、)爆炸危险环境内接地用得螺栓应有防松装置。12电气安装系统调试要求2、2。1单体校验1)本工程所使用得高低压电气设施都应进行单体校验,若设备 生产厂或业主有特殊试验要求,将根据其要求进行试验。任何装置都应进行投入使用前得检验,以保证其正确安装。2)所有电报导设施安装完后,都应检查其安装就是否牢固,念头就是否在标准范围内。3)检查设备、材料规格、型号、性能就是否符合图纸与技术资料要求。4)检查配电柜、控制柜、控制柜接线就是否与图纸符合,接线端子就是否紧固、5)测试每条线路得绝缘电阻值就是否达到规范要求。6)测试接地线得接地电阻值就是否达到规范要求。7)检查照明灯具、照明开关、插座得相线、零本、接地线就是否连接正确。)检查供电电压、相序、功率因数就是否正确,并进行调整。9)检查控制装置得设定值、位置就是否正确,各传动系统各环节得动作应准确无误。10)检查控制开关位置就是否正确,操作机构应灵活、准确。1)做好以上检查后,可将电源从第一级开关起,逐级送到最末一级,并检查电源得电压、相序。12)先逐个回路进行送电,再对单台设备、灯具按使用说明书得要求进行手动调试、13)对照明灯具,还应进行照度得测试。2。2。2防雷、接地装置得检验1)接地网得接地电阻采用灵敏、精确得接地电阻测试仪测量接地电阻,其测量阻值应符合设计要求,如不能达到要求规定应增加接地极,如增加接地极困难,应对接地极周围土壤进行处理,以降低接地电阻。2)应检查避雷针与从屋顶引下线得固定就是否牢靠。2.3单系统试验)经过单机调试合格后,就可进行单系统试验,手动操作各开关,检查开关动作就是否正确,信号指示就是否正确,保护回路动作值就是否正确、灵敏。2)手动操作正确后,将控制开关放在自动位置上,进行自动操作调试,人工模拟各种状况,瞧自动系统能否正常工作,对不能正常支作得控制设施参数进行调整,直到满足要求。2、1.4运距离控制试验在控制管理中心,在主控制柜上对控制远距离得灯具、设备得开关进行开、关操作,检查各控制设施能否正确工作,各受控设施得工作状况能否在主控制柜上正确显示、。12.5试验记录试验人员对所有试验项目及试运情况进行记录,并由调试负责人审核,方可作试验依据提交有关部门审核、
