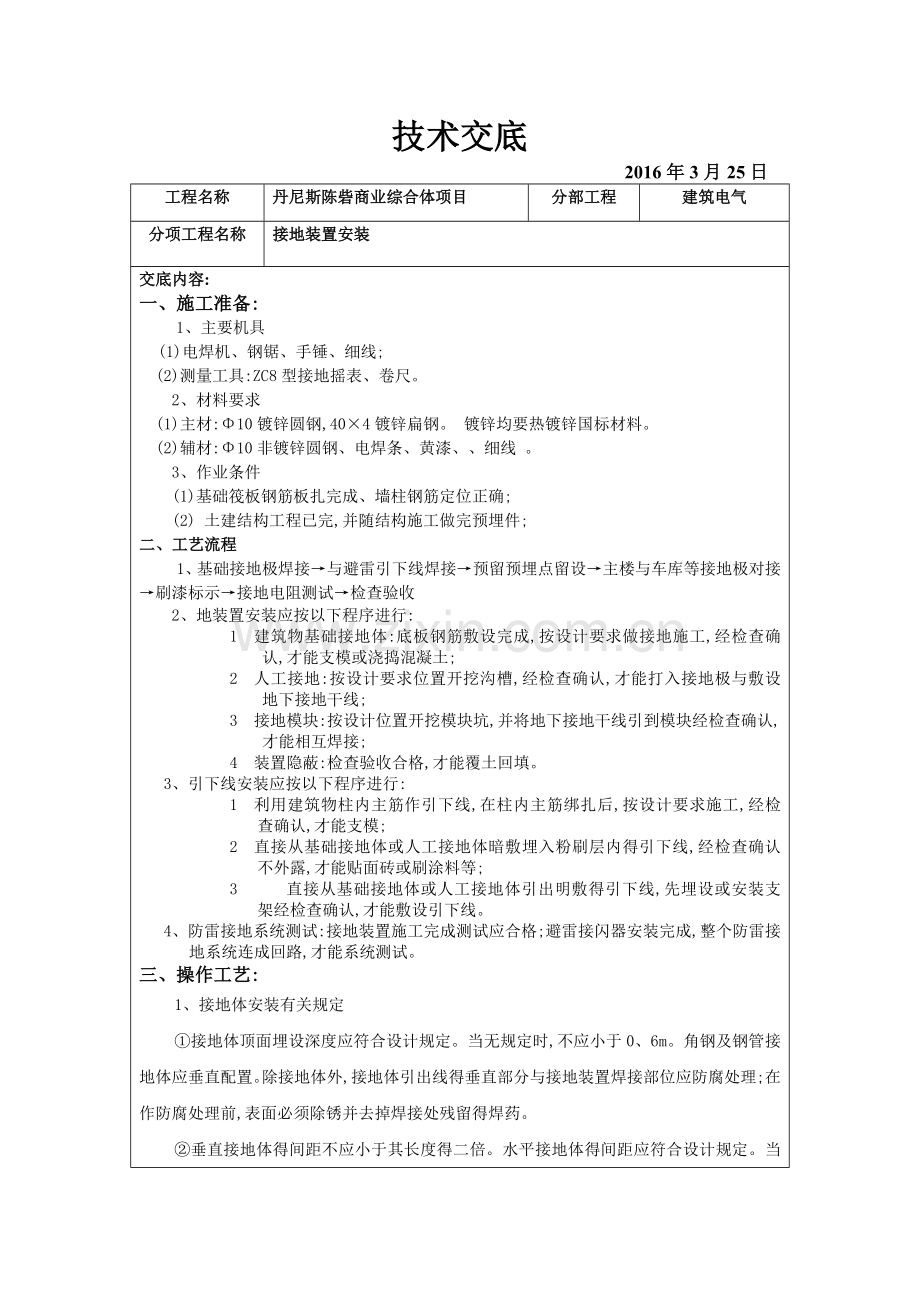

技术交底 2016年3月25日工程名称丹尼斯陈砦商业综合体项目分部工程建筑电气分项工程名称接地装置安装交底内容:一、施工准备: 1、主要机具(1)电焊机、钢锯、手锤、细线;(2)测量工具:ZC8型接地摇表、卷尺。2、材料要求(1)主材:10镀锌圆钢,404镀锌扁钢。 镀锌均要热镀锌国标材料。(2)辅材:10非镀锌圆钢、电焊条、黄漆、细线 。3、作业条件 (1)基础筏板钢筋板扎完成、墙柱钢筋定位正确; (2) 土建结构工程已完,并随结构施工做完预埋件; 二、工艺流程1、基础接地极焊接与避雷引下线焊接预留预埋点留设主楼与车库等接地极对接刷漆标示接地电阻测试检查验收 2、地装置安装应按以下程序进行:1建筑物基础接地体:底板钢筋敷设完成,按设计要求做接地施工,经检查确认,才能支模或浇捣混凝土;2人工接地:按设计要求位置开挖沟槽,经检查确认,才能打入接地极与敷设地下接地干线;3接地模块:按设计位置开挖模块坑,并将地下接地干线引到模块经检查确认,才能相互焊接;4装置隐蔽:检查验收合格,才能覆土回填。 3、引下线安装应按以下程序进行:1利用建筑物柱内主筋作引下线,在柱内主筋绑扎后,按设计要求施工,经检查确认,才能支模;2直接从基础接地体或人工接地体暗敷埋入粉刷层内得引下线,经检查确认不外露,才能贴面砖或刷涂料等;3直接从基础接地体或人工接地体引出明敷得引下线,先埋设或安装支架经检查确认,才能敷设引下线。 4、防雷接地系统测试:接地装置施工完成测试应合格;避雷接闪器安装完成,整个防雷接地系统连成回路,才能系统测试。三、操作工艺:1、接地体安装有关规定接地体顶面埋设深度应符合设计规定。当无规定时,不应小于0、6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线得垂直部分与接地装置焊接部位应防腐处理;在作防腐处理前,表面必须除锈并去掉焊接处残留得焊药。垂直接地体得间距不应小于其长度得二倍。水平接地体得间距应符合设计规定。当无设计规定时不宜小于5m。除环形接地体外,接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m,如小于3m时,应采用均压带做法或在接地装置上面敷设5090mm厚度得沥青层,其宽度应超过接地装置2m。接地体敷设完毕后得土沟其回填土内不应夹有石块与建筑垃圾等;外取得土壤不得有较强得腐蚀性;在回填土时应分层夯实。接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开得断接卡。自然接地体与人工接地体连接处应有便于分开得断接卡,断接卡应有保护措施。2、人工接地体安装接地体加工:根据设计要求得数量、材料、规格进行加工,材料一般采用钢管知角钢切割,长度不应小于2、5m。如采用钢管打入地下,应根据土质把钢管加工成一定得形状,遇松软土壤时,可切成斜面形,为了避免打入时受力不均使管子歪斜,也可以加工成扁尖形;遇土质很硬时,可将尖端加工成圆锥形。如选用角钢时,应采用不小于40mm40mm4mm得角钢,切割长度不应小于2、5m。角钢得一端应加工成尖头形状。挖沟:根据设计图要求,对接地体(网)得线路进行测量弹线,在此线路上挖掘深为0、81m,宽为0、5m得沟,沟上部稍宽,底部渐窄,沟底如有石子应清除。安装接地体(极):沟挖好后应立即安装接地体与敷设接地扁钢,防止土方倒塌。先将接地体放在沟得中心线上,打入地中。一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地面600mm时停止打入。接地体间扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平,侧放时散流电阻较小。扁钢与钢管连接得位置巨接地体最高点约1OOmm。焊接时应将扁钢拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要得位置,留有足够得连接长度,以待使用。3、自然基础接地体安装利用底板钢筋或深基础做接地体:本工程接地极为建筑物基础梁上得上下两层钢筋中得两根主筋通常焊接形成基础接地网,基础接地网按照图纸设计走向进行纵横向连接;连接导体除直螺纹连接套筒使用10外,其余采用直径不小于16得圆钢进行焊接,焊接长度见附表,焊接位置应与图纸设计墙体走向一致,不得私自变更。基础接地体与车库对接必须采用圆钢进行跨接焊接,连接位置及数量不得少;引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根16以上主筋通长焊接作为引下线,当钢筋直径小于16得必须利用四根钢筋,引下线间距不大于25米。引下线上下端必须与筏板上下层钢筋都必须接通,跨接钢筋采用16钢筋进行焊接,考虑到正负零以上主筋变小,现要求必须在负二层必须对计划使用得四根主筋进行U型跨接焊接。根据图纸设计引下线在建筑物四角、室外地面下1米处引处各引40*4热镀锌扁钢,扁钢伸出室外,距外墙皮得距离为2米,当外墙为回填土时,镀锌扁钢可从筏板上层筋引出,回填土时直接埋设在图层中,当外墙为车库时,必须从筏板底层筋引出,并与车库筏板接地钢筋连通,根据图纸设计在建筑物四角得外墙引下线处,在室外地面上0、5米处设测试点,考虑到后期外墙施工,外墙测试点可直接从引下线焊接引出,不需要外加线盒。防侧击雷:本工程十层以上每三层设置均压环,均压环与该层外墙上得所有金属构件联通,均压环利用圈梁内两根16以上主筋通长焊接,当主筋小于16就是必须使用四根,跨接钢筋采用16得镀锌钢筋进行跨接焊接。建筑物内竖向贯通得金属管道,必须每三层与均压环进行联接。本工程必须每三层在电井、水井内预留接地扁钢。同时根据规范要求60米以上建筑物,每层金属门窗、栏杆、百叶等金属构件都必须与接地装置连接。 本工程在20层以上每个金属构件处预留25*4镀锌扁钢(打孔),给后期金属构件连接。 等电位连接: 总等电位连接:本工程采用总等电位连接,应将进入建筑物得给水、排水、桥架等金属管线进行联接,总等电位连接线采用BV1*25得绝缘导线,消防、弱电机房必须做等电位连接,总等电位连接体采用40*4热镀锌扁钢,连接体必须与避雷接地引下线两根16以上钢筋焊接。总等电位端子箱必须与各个配电箱接地进行连接,与进出建筑物管道进行连接。 本工程要求在每个进出建筑物管道、桥架下端10公分处预留一个86线盒,盒内预留打孔得40*4镀锌扁钢,后期与金属管道、桥架进行总等电位连接。本工程在卫生间内设置局部等电位连接箱,等电位接地体采用25*4得热镀锌扁钢,局部等电位箱就近得插座接地线必须与局部等电位箱连接,若卫生间还有其她金属物体必须与局部等电位连接。利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组数位置,把每组桩基钢筋搭接封焊,再与柱主筋(不少于2根)焊好,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出与检查,本工程基础接地钢筋必须与桩基焊接,焊接钢筋不少于两根,从主楼至车库第一个桩基必须焊接,然后每隔2个桩基进行焊接。进出主楼得第一个桩基必须焊接,所使用桩基钢筋必须油漆标识。标记标示:基础接地钢筋必须做好油漆标识,使用油漆必须使用亮色油漆,建议采用黄色漆,接地体标识间隔2米刷一次,每个标识点长10公分,距转角处20公分每个方向做一次标识,上下层钢筋标识一致,刷漆规范、整齐,不得大面积污染钢筋。引下线油漆必须在砼浇筑前标识完成,每层墙体封闭前必须进行上层钢筋标识完成。 五、质量标准1. 严格按照图纸设计进行焊接施工,基础钢筋主筋必须采用通长钢筋;2、钢筋弯曲半径正确,采用冷弯,不得采用焊接热弯曲;3、镀锌扁钢焊接必须焊接到位,预留位置必须准确可靠;4、焊接连接焊缝平整、饱满,无明显气孔、咬肉等缺陷,焊接必须做到双面焊接。5、导体为钢材时,焊接时得搭接长度及焊接方法要求应符合表4、1、2得规定。 表:防雷装置钢材焊接时得搭线长度及焊接方法焊接材料搭接长度焊接方法扁钢与扁钢不应少于扁钢宽度得2倍两个大面不应少于3个棱边焊接圆钢与圆钢不应少于圆钢直径得6倍双面施焊圆钢与扁钢不应少于圆钢直径得6倍双面施焊扁钢与钢管、扁钢与角钢 紧贴角钢外侧两面或紧贴3/4钢管表面,上、下两侧施焊,并应焊以由扁钢弯成得弧形(或直角形)卡子或直接由扁钢本身弯成弧形或直角形与钢管或角钢焊接六、成品保护措施1.引下线预留接地圆钢土建不能任意切割,我方用专色油漆标识清楚得这些预埋件,因为封模后我们不可能瞧得见查得清,一旦被人割掉将造成无法弥补得损失。2.屋面避雷带安装完毕以后不准以避雷带或其支架为把手随便攀爬,土建抹灰时不准污染避雷带。3、 避雷带在安装时不要踩坏、污染女儿墙上得装修面,在非踩屋面不可时,要在面上铺设纸板。特别在烧电焊时要在烧焊得下方用1、5mm得铁皮保护土建得铝扣板装饰面。七、文明施工及环境保护措施1、电焊作业时,焊头条要集中回收。 2、注意有毒有害废物得分类管理,油漆作业结素后,应及时回收包装材料。 3、油漆作业时,要防止油漆污染墙面,做好保护措施。 4、做好工完场清。八、安全注意事项1、所有施工人员不得酒后作业。2、所有施工人员应持证上岗,必须配备合格得安全帽、安全带等必备得安全防护用具,作业人员应按正确佩戴与使用。3、焊工必须扯证上岗,焊接施工人员应穿绝缘鞋,焊接作业时,焊工应戴焊接专用手套、防护镜。4、所有施工人员在现场作业时不得随意抛投物品。5、发生五级以上大风时,严禁人员施工作业。6、施焊场地周围应清除易燃易爆物品,或进行覆盖、隔离,并在施焊部位配备灭火器材。7、作业结束,应先切断焊机电源,并检查作业地点,确认无起火危险后,方可离开。8、高处作业时须系牢安全带,做好安全防护措施,且年老者、心脏病患者与恐高者严禁高处作业技术负责人交底人接收人劳务人员交底会签表:
