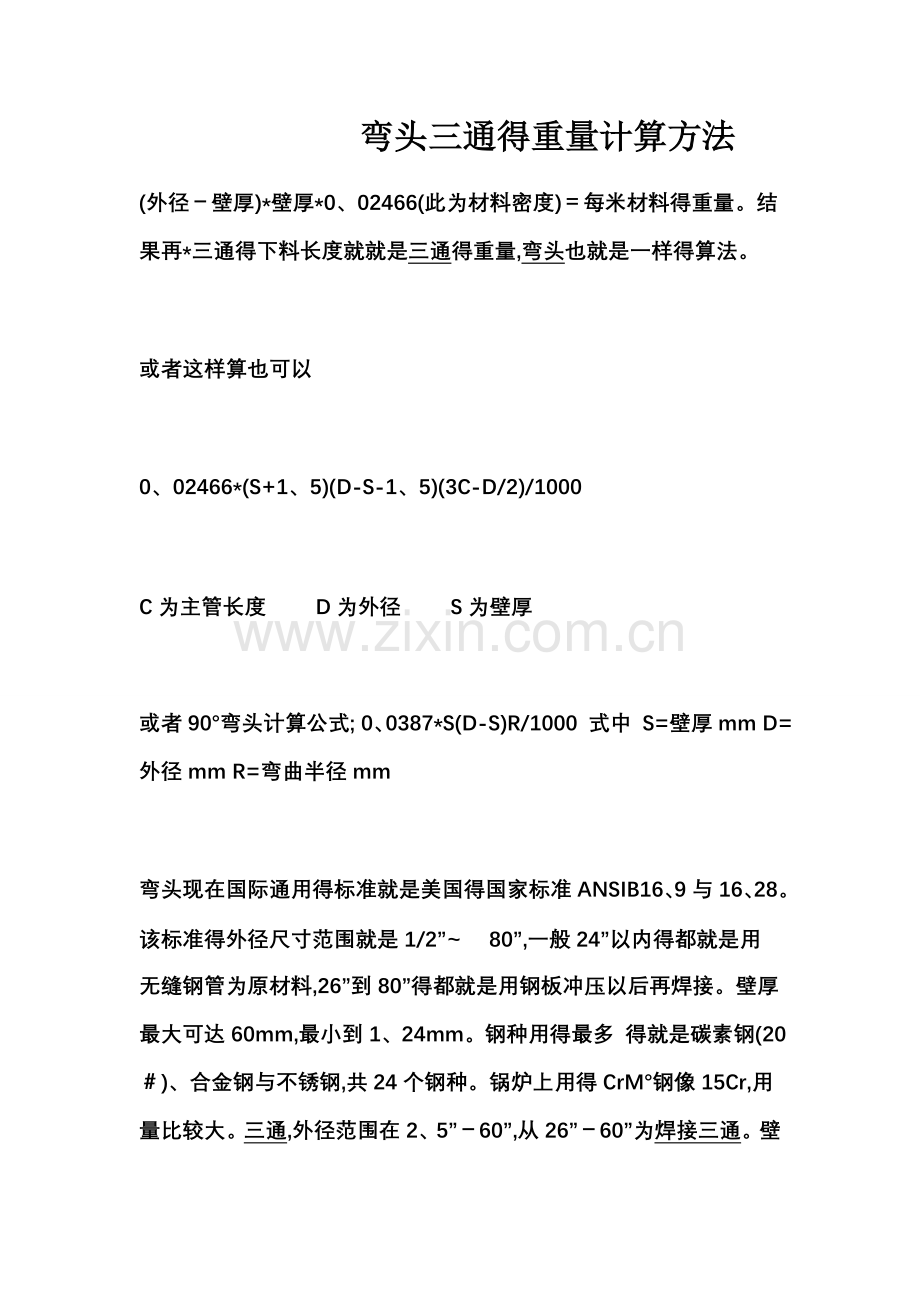

弯头三通得重量计算方法
(外径－壁厚)*壁厚*0、02466(此为材料密度)＝每米材料得重量。结果再*三通得下料长度就就是三通得重量,弯头也就是一样得算法。

或者这样算也可以

0、02466*(S+1、5)(D-S-1、5)(3C-D/2)/1000

C为主管长度  　D为外径  　S为壁厚　

或者90°弯头计算公式; 0、0387*S(D-S)R/1000 式中 S=壁厚mm D=外径mm R=弯曲半径mm

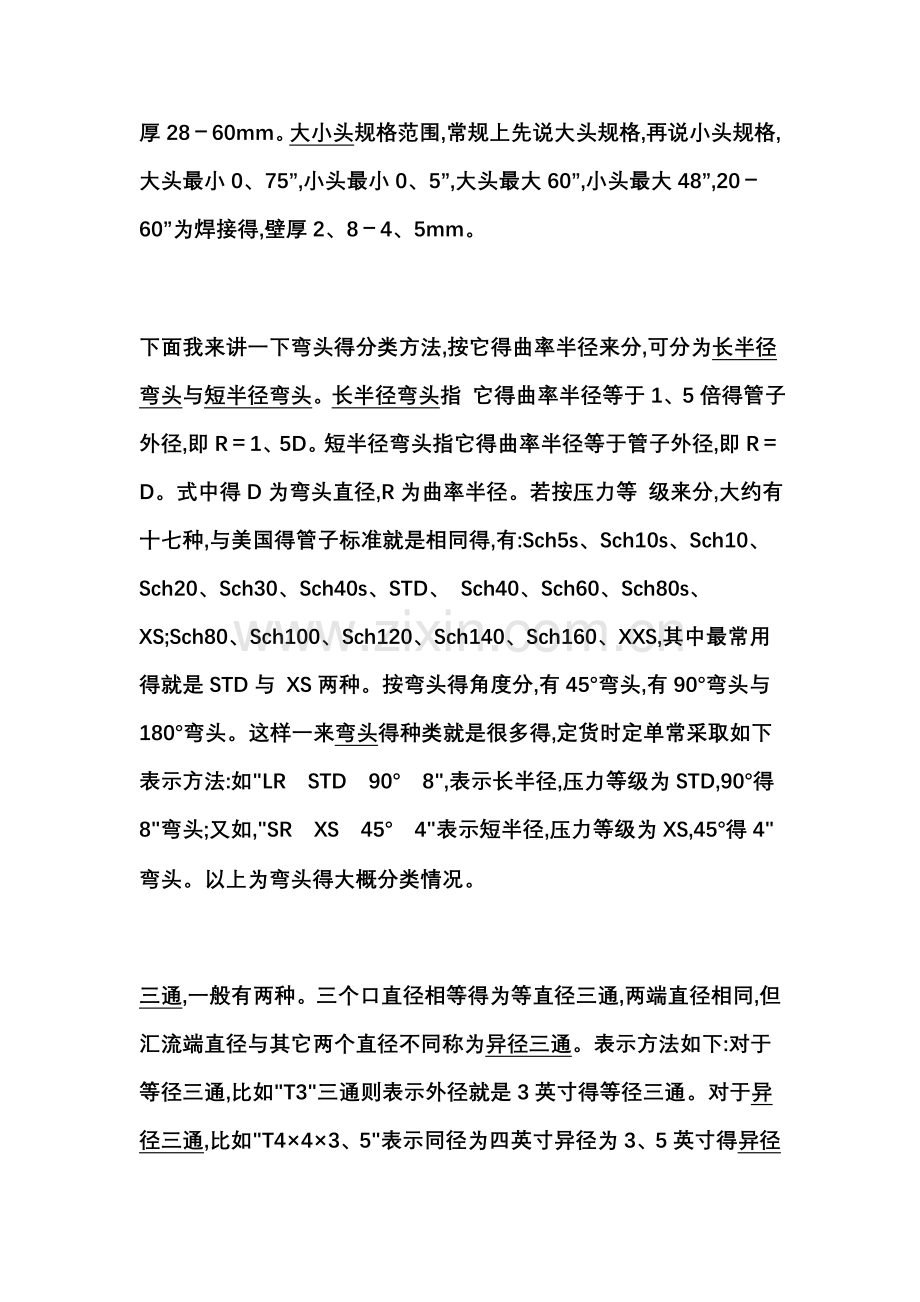

弯头现在国际通用得标准就是美国得国家标准ANSIB16、9与16、28。该标准得外径尺寸范围就是1/2”~  80”,一般24”以内得都就是用无缝钢管为原材料,26”到80”得都就是用钢板冲压以后再焊接。壁厚最大可达60mm,最小到1、24mm。钢种用得最多 得就是碳素钢(20＃)、合金钢与不锈钢,共24个钢种。锅炉上用得CrM°钢像15Cr,用量比较大。三通,外径范围在2、5”－60”,从26”－60”为焊接三通。壁厚28－60mm。大小头规格范围,常规上先说大头规格,再说小头规格,大头最小0、75”,小头最小0、5”,大头最大60”,小头最大48”,20－60”为焊接得,壁厚2、8－4、5mm。

下面我来讲一下弯头得分类方法,按它得曲率半径来分,可分为长半径弯头与短半径弯头。长半径弯头指 它得曲率半径等于1、5倍得管子外径,即R＝1、5D。短半径弯头指它得曲率半径等于管子外径,即R＝D。式中得D为弯头直径,R为曲率半径。若按压力等 级来分,大约有十七种,与美国得管子标准就是相同得,有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、 Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS,其中最常用得就是STD与 XS两种。按弯头得角度分,有45°弯头,有90°弯头与180°弯头。这样一来弯头得种类就是很多得,定货时定单常采取如下表示方法:如"LR　STD　90°　8",表示长半径,压力等级为STD,90°得8"弯头;又如,"SR　XS　45°　4"表示短半径,压力等级为XS,45°得4"弯头。以上为弯头得大概分类情况。

三通,一般有两种。三个口直径相等得为等直径三通,两端直径相同,但汇流端直径与其它两个直径不同称为异径三通。表示方法如下:对于等径三通,比如"T3"三通则表示外径就是3英寸得等径三通。对于异径三通,比如"T4×4×3、5"表示同径为四英寸异径为3、5英寸得异径三通。压力等级与弯头得压力等级都就是一样得,其规格范围也就是一样得。
大小头,也就是这个分法。大小头得表示方法就是大头直径乘以小头直径,例如8"×6"表示大头直径就是8英寸,小头直径就是6英寸得大小头。

二,弯头重量计算公式
圆环体积=2*3、14*3、14(r2)R
r--圆环圆半径
R--圆环回转半径
中空管圆环体积=2*3、14*3、14((r2)-(r’2))R
r’--圆环内圆半径
90,60,45度得弯头(肘管)体积分别就是对应中空管圆环体积得1/4、1/6、1/8。
钢得密度工程上计算重量时按7、85公斤/立方分米,密度*体积=重量(质量)。
1、180°弯头按表2倍计算,45°按1/2计算;
2、R1、0DN弯头重量按表2/3计算;
3、表中未列出壁厚得重量,可取与之相近得两个重量计算平均值;
4、90°弯头计算公式; 0、0387×S(D-S)R/1000 式中 S=壁厚mm D=外径mm R=弯曲半径mm

二,以下就是焊接弯头得计算公式
１、外径-壁厚*壁厚*0、0387*弯曲半径÷1000, ＝90°弯头得理论重量
举例:426*10　　90°R＝1、5D得
(426-10)×10×1、387×R600÷1000＝96、59kg
180°弯头按表2倍计算,45°按1/2计算;
２、、(外径-壁厚)*壁厚* 0、02466 * R倍数 * 1、57 * 公称通径 ＝ 90°弯头得理论重量
举例:426*10　　90°R＝1、5D得
(426-10)×10×0、02466×1、5D×1、57×400＝96、6kg
180°弯头按表2倍计算,45°按1/2计算。
