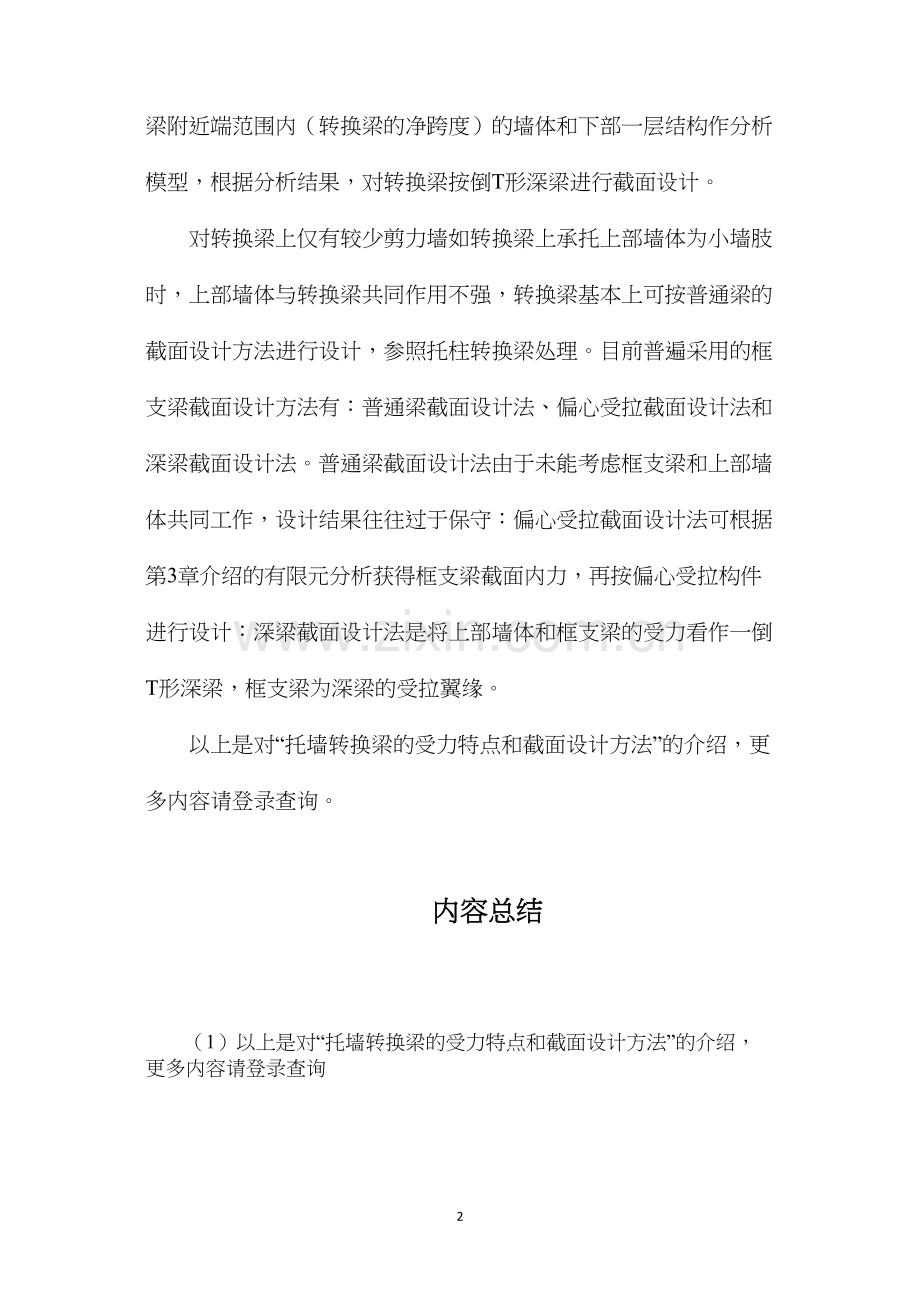

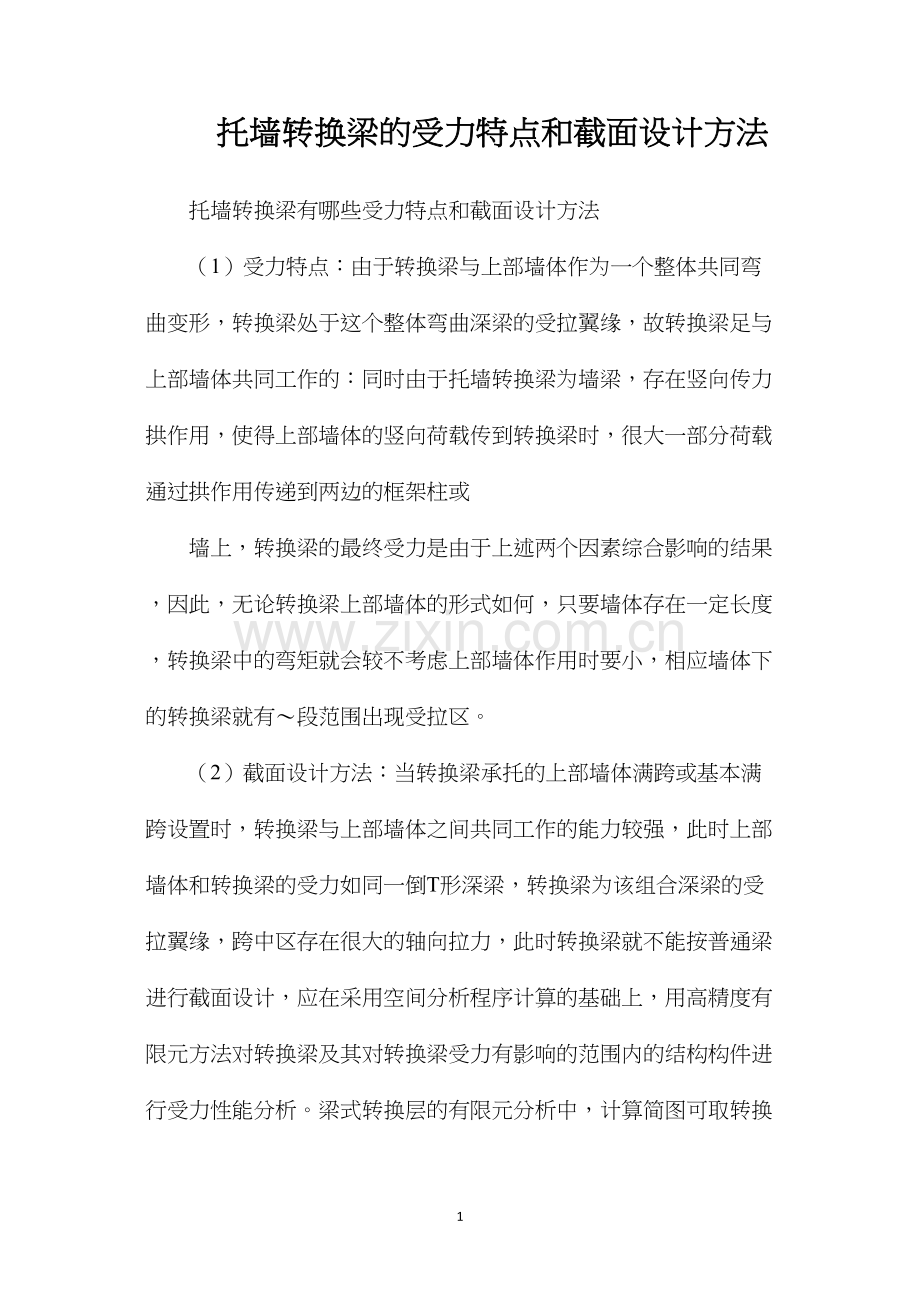

托墙转换梁的受力特点和截面设计方法托墙转换梁有哪些受力特点和截面设计方法（1）受力特点：由于转换梁与上部墙体作为一个整体共同弯曲变形，转换梁处于这个整体弯曲深梁的受拉翼缘，故转换梁足与上部墙体共同工作的：同时由于托墙转换梁为墙梁，存在竖向传力拱作用，使得上部墙体的竖向荷载传到转换梁时，很大一部分荷载通过拱作用传递到两边的框架柱或墙上，转换梁的最终受力是由于上述两个因素综合影响的结果，因此，无论转换梁上部墙体的形式如何，只要墙体存在一定长度，转换梁中的弯矩就会较不考虑上部墙体作用时要小，相应墙体下的转换梁就有段范围出现受拉区。（2）截面设计方法：当转换梁承托的上部墙体满跨或基本满跨设置时，转换梁与上部墙体之间共同工作的能力较强，此时上部墙体和转换梁的受力如同一倒T形深梁，转换梁为该组合深梁的受拉翼缘，跨中区存在很大的轴向拉力，此时转换梁就不能按普通梁进行截面设计，应在采用空间分析程序计算的基础上，用高精度有限元方法对转换梁及其对转换梁受力有影响的范围内的结构构件进行受力性能分析。梁式转换层的有限元分析中，计算简图可取转换梁附近端范围内（转换梁的净跨度）的墙体和下部一层结构作分析模型，根据分析结果，对转换梁按倒T形深梁进行截面设计。对转换梁上仅有较少剪力墙如转换梁上承托上部墙体为小墙肢时，上部墙体与转换梁共同作用不强，转换梁基本上可按普通梁的截面设计方法进行设计，参照托柱转换梁处理。目前普遍采用的框支梁截面设计方法有：普通梁截面设计法、偏心受拉截面设计法和深梁截面设计法。普通梁截面设计法由于未能考虑框支梁和上部墙体共同工作，设计结果往往过于保守：偏心受拉截面设计法可根据第3章介绍的有限元分析获得框支梁截面内力，再按偏心受拉构件进行设计：深梁截面设计法是将上部墙体和框支梁的受力看作一倒T形深梁，框支梁为深梁的受拉翼缘。以上是对“托墙转换梁的受力特点和截面设计方法”的介绍，更多内容请登录查询。内容总结（1）以上是对“托墙转换梁的受力特点和截面设计方法”的介绍，更多内容请登录查询2
