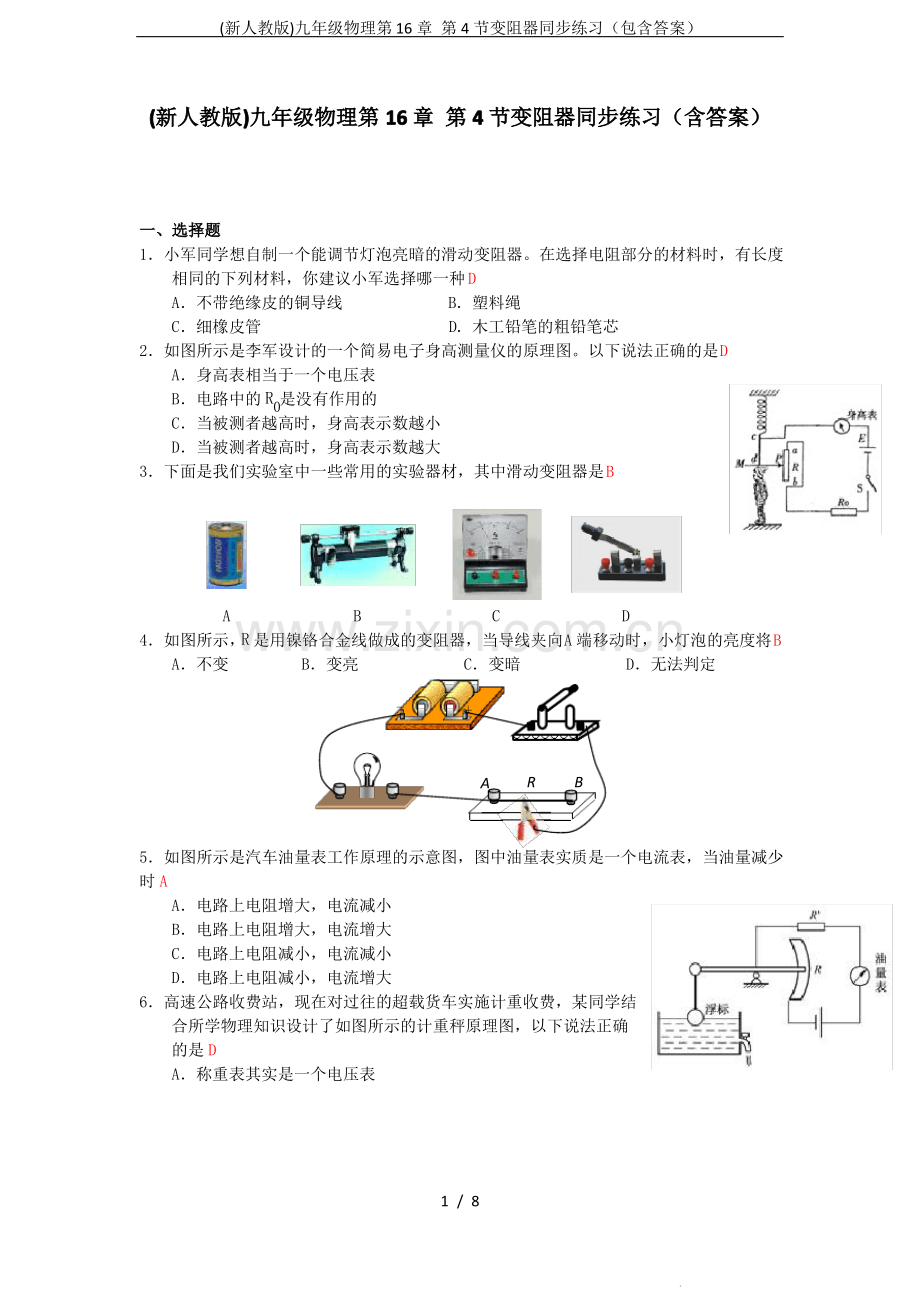

(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）(新人教版新人教版)九年级物理第九年级物理第 1616 章章 第第 4 4 节变阻器同步练习（含答案）节变阻器同步练习（含答案）一、选择题一、选择题1小军同学想自制一个能调节灯泡亮暗的滑动变阻器。在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA不带绝缘皮的铜导线 B塑料绳C细橡皮管 D木工铅笔的粗铅笔芯2如图所示是李军设计的一个简易电子身高测量仪的原理图。以下说法正确的是DA身高表相当于一个电压表B电路中的R0是没有作用的C当被测者越高时，身高表示数越小D当被测者越高时，身高表示数越大3下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BABCD4如图所示，R是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA不变B变亮C变暗D无法判定ARB5如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时 AA电路上电阻增大，电流减小 B电路上电阻增大，电流增大C电路上电阻减小，电流减小D电路上电阻减小，电流增大6高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是 DA称重表其实是一个电压表1/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）B电路中的 R1是没有作用的C当车辆越重时，称重表的示数越小D当车辆越重时，称重表的示数越大7 如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变，滑动变阻器 b 端固定在绝缘底座上，手柄 A 与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于 a 端。L 是一个电阻不变的指示灯，力量计由一个电流表改装而成。使用时，先闭合开关S，再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上。有关此握力计下列的说法中正确的是 AA握力越大灯泡越亮，力量计的示数越大B改装成的力量计的零刻度线就是原电流表的 零刻度线C握力越大电路总电阻越大，总电流越小D握力越大，弹簧的长度越长；握力越小，弹 簧长度越短8如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度，就能知道邮箱内油量的多少。则BA油量增加，R1的电阻值增大，油量表指针偏转变小B油量增加，R1的电阻值减小，油量表指针偏转变大C油量减少，R1的电阻值增大，油量表指针偏转变大D油量减少，R1的电阻值减小，油量表指针偏转变小9如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A 端向 B 端滑动，电压表示数和小灯泡亮度的变化情况是DA电压表示数变大，灯变亮 B电压表示数变大，灯变暗C电压表示数变小，灯变暗D电压表示数变小，灯变亮10小明观察了市场上的测重仪后，设计了如图四个电路可以测量人体重的电路是A11（在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是AAM接C，N接B2/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）BM接A，N接BCM接C，N接DDM接A，N接D12如图5 所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。当铜环从A 向 B 端滑动时，电压表示数和小灯泡亮暗的变化情况是 BAV 示数变小，灯变亮 BV 示数变大，灯变亮CV 示数变小，灯变暗 DV 示数变大，灯变暗13如图 4 所示的两个电路中，电源电压相等，闭合开关 S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡 L1和 L2的亮度的变化是 D A L1、L2都变暗 BL1、L2都变亮 CL1变亮，L2变暗 DL1变亮，L2的亮度不变14在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是：C15“风力测试仪”的原理如图所示。电源电压恒定不变，L 为小灯泡，AB 为阻值均匀电阻丝。闭合开关 S，有风时，重物受风力的作用而发生偏转。则下面说法中正确的是 BA浮力越大，灯泡越暗B浮力越大，灯泡越亮C浮力越大，AB 连入电路的电阻值越大DAB 连入电路的电阻值与风力大小无关16如图所示，电路中的 a、b 处接入一根铅笔芯。以下操作不会让灯泡亮度发生变化的是D3/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）A.加热铅笔芯B.换用更长的同种型号铅笔芯C.换用等长、同种型号的一束铅笔芯D.换用更大量程的电流表二、填空题二、填空题1右图所示的电阻箱接入电路的电阻是。17832如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是，还能说明导体的电阻与有关受此启发，人们制造了一种可以改变电阻的元件，叫做。b铅笔芯a导体导体的长度滑动变阻器3如图所示的电阻箱的示数为4图中电阻箱的示数是_。162。12585图中电阻的示数为。1086某班物理兴趣小组设计了一个测汽车油箱内油量的仪器，原理图如图所示，电路中电阻R1的作用是。当R2阻值过小时，保护电路4/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）OPVR2SR17下表列出了四种长 1m、横截面积为 1mm 的导线在 20 C 时的电阻值。由表中数据可知，架设输电线，应选择_导线；绕制滑动变阻器，应选用_导线。铜镍铬合金8如图所示的是插入式电阻箱的结构示意图。它的最大电导线铜钨阻值是_，图中 A、B 两个接线柱之间的电阻值是电阻 R/0.0170.052_。15 7导线锰铜合金镍铬合金电阻 R/0.441.1209电阻箱的读数为。2 04710图中物体的长度是_cm，图中电阻箱示数是_；2.342.39 20105/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）11如图所示，某宾馆房间内的电器控制面板上有两个开关。其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大_的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于_。摩擦变阻器12如图 13 所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使 A端的导线固定，B 端的导线向左移动的过程中，小灯泡的亮度，这表明导体电阻的大小跟导体的有关。变亮长度13滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图所示，其中50表示；1.2A 表示。变阻器最大电阻为 50变阻器允许通过的最大电流为1.2A。如图 7 所示是一种自动测定油箱内油画高度的装置。(1)图中虚线框内的装置相当于简单机械中的_；(2)油量表是用_表改装的；(3)当油箱中的油量减少时，R 的电阻值将_此时电路中_。(1)杠杆 (2)电流 (3)增大减小14 在图 12 所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示数变小。的 电 流 将15如图所示如果把 A、C 两个接线柱与电路连接，当滑片P 向左移时，变阻器接入电路部分的电阻值变；如果只接入两个接线柱，相当于把一个定值电阻接入电路。小 AB16白炽灯用久了灯丝会变细，灯丝电阻会变；滑动变阻器是通过改变连入电路中电阻丝的_来改变电阻的。大长度三、解答题：1用滑动变阻器改变小灯泡的亮度(1)实验室中有一铭牌上标有“20 2A”字样的滑动变阻器，如图 19 所示.若要把它其中的两个接线柱连接到电路中去，共有种接法；“20”指的是接线柱间的电阻值，“2A”指的是_.(2)现再给电源、小灯泡、开关各一个，导线若干，请在图 20 中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。(3)如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线.CB+A图 196/8图 20(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）(1)3 A、B滑动变阻器允许通过的最大电流值为2A(2)连线如图 3 所示(3)串一2请用笔画线代替导线，按要求将图7 中的滑动变阻器连入电路。图 3+3有一种自动测定油箱内油面高度的装置如图所示，油量表是由电流表改装而成的，R 是滑动变阻器，它的金属滑片是杠杆的一端。从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，请简要说明它的工作原理。当油面升高，浮子位置升高，在杠杆作用下，变阻器阻值变小，电流表示数变大，把电流表表盘的刻度转换成油面高度或油箱内油的体积就可以知道油箱内的存油量。连接电路，灯泡发光。当他把 a 端铜线在铅笔芯上由 a 向 b 滑动的过程中，观察到灯泡的 亮 度 逐 渐 变 亮，对 此 实 验 现 象，请 你 提 出 两 个 相 关 的 物 理 问 题：_。灯泡亮度与什么有关？铅笔芯的电阻跟长度有什么关系？四、作图题：四、作图题：1用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。如图2如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯 L1和 L2并联，开关同时控制两灯，滑动变阻器只控制 L1的亮度，导线不能交叉。4在“想想做做”中，小明同学用小刀把铅笔剖开，剥出铅笔芯，照图 117/8(新人教版)九年级物理第 16 章 第 4 节变阻器同步练习（包含答案）如图8/8
