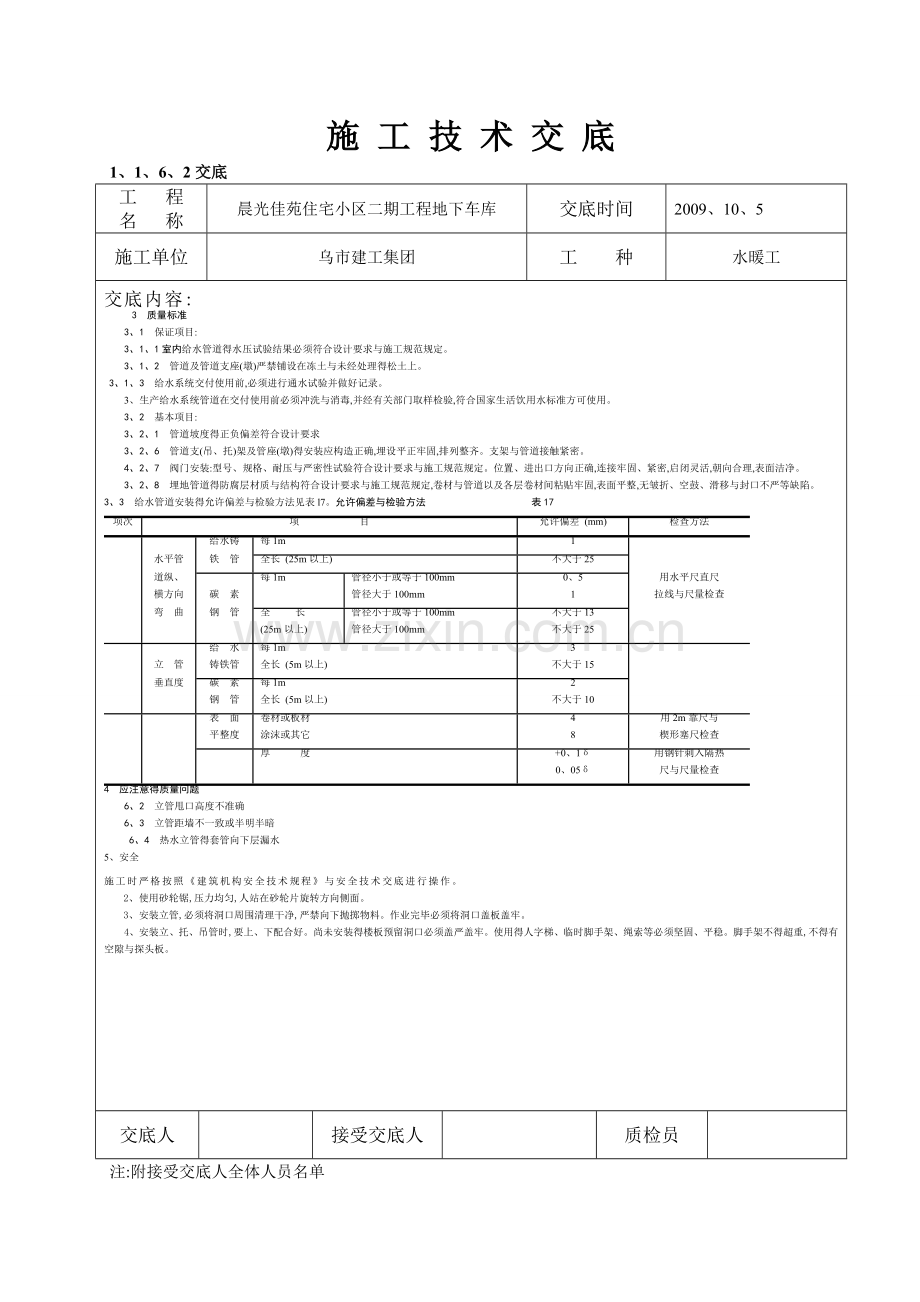

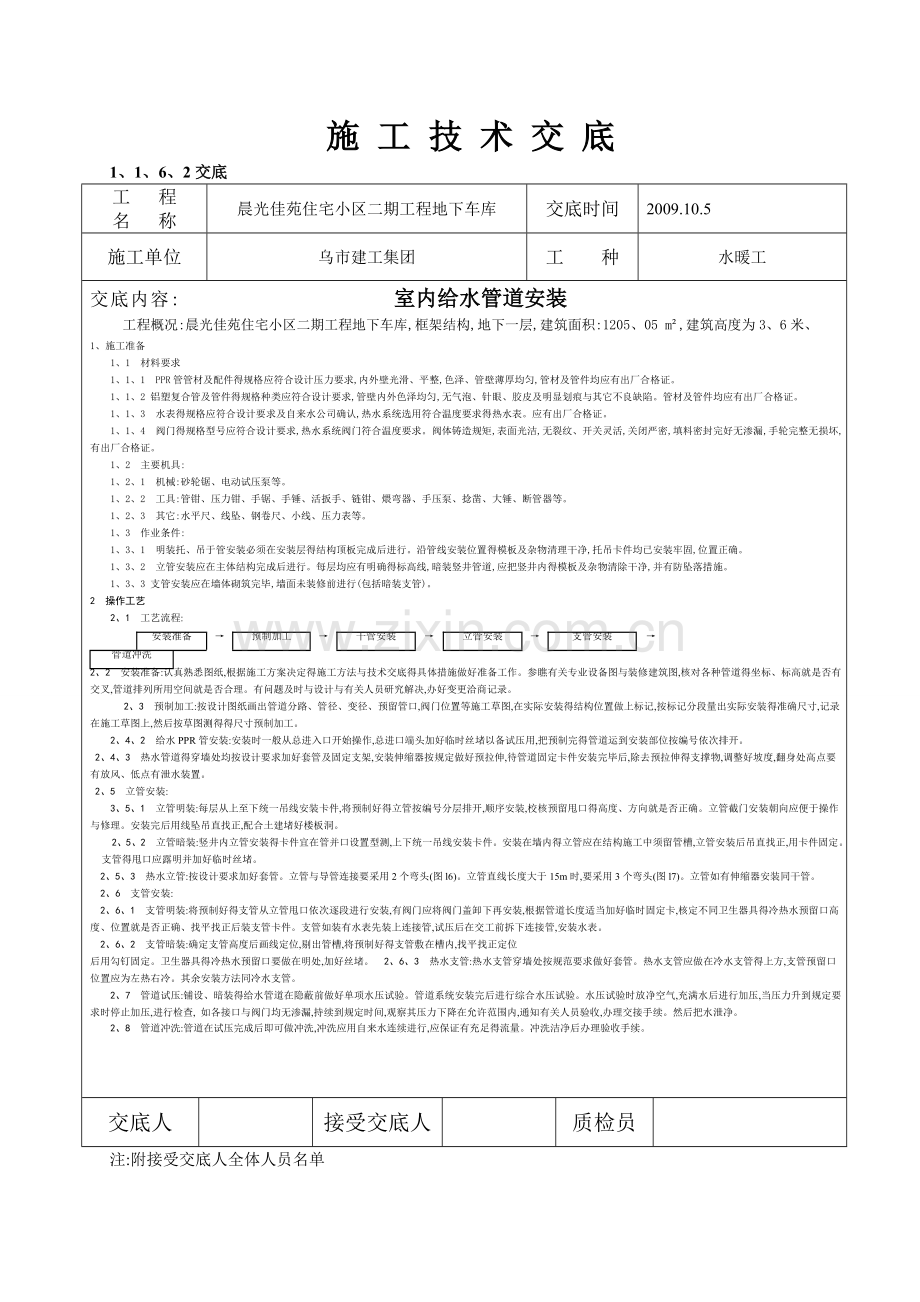

施 工 技 术 交 底 1、1、6、2交底工 程名 称晨光佳苑住宅小区二期工程地下车库交底时间2009.10.5施工单位乌市建工集团工 种水暖工交底内容:室内给水管道安装 工程概况:晨光佳苑住宅小区二期工程地下车库,框架结构,地下一层,建筑面积:1205、05 m,建筑高度为3、6米、1、施工准备 1、1 材料要求 1、1、1 PPR管管材及配件得规格应符合设计压力要求,内外壁光滑、平整,色泽、管壁薄厚均匀,管材及管件均应有出厂合格证。 1、1、2 铝塑复合管及管件得规格种类应符合设计要求,管壁内外色泽均匀,无气泡、针眼、胶皮及明显划痕与其它不良缺陷。管材及管件均应有出厂合格证。 1、1、3 水表得规格应符合设计要求及自来水公司确认,热水系统选用符合温度要求得热水表。应有出厂合格证。 1、1、4 阀门得规格型号应符合设计要求,热水系统阀门符合温度要求。阀体铸造规矩,表面光洁,无裂纹、开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。 1、2 主要机具: 1、2、1 机械:砂轮锯、电动试压泵等。 1、2、2 工具:管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 1、2、3 其它:水平尺、线坠、钢卷尺、小线、压力表等。 1、3 作业条件:1、3、1 明装托、吊于管安装必须在安装层得结构顶板完成后进行。沿管线安装位置得模板及杂物清理干净,托吊卡件均已安装牢固,位置正确。 1、3、2 立管安装应在主体结构完成后进行。每层均应有明确得标高线,暗装竖井管道,应把竖井内得模板及杂物清除干净,并有防坠落措施。 1、3、3 支管安装应在墙体砌筑完毕,墙面未装修前进行(包括暗装支管)。2 操作工艺 2、1 工艺流程:安装准备预制加工干管安装立管安装支管安装管道冲洗2、2 安装准备:认真熟悉图纸,根据施工方案决定得施工方法与技术交底得具体措施做好准备工作。参瞧有关专业设备图与装修建筑图,核对各种管道得坐标、标高就是否有交叉,管道排列所用空间就是否合理。有问题及时与设计与有关人员研究解决,办好变更洽商记录。2、3 预制加工:按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装得结构位置做上标记,按标记分段量出实际安装得准确尺寸,记录在施工草图上,然后按草图测得得尺寸预制加工。 2、4、2 给水PPR管安装:安装时一般从总进入口开始操作,总进口端头加好临时丝堵以备试压用,把预制完得管道运到安装部位按编号依次排开。 2、4、3 热水管道得穿墙处均按设计要求加好套管及固定支架,安装伸缩器按规定做好预拉伸,待管道固定卡件安装完毕后,除去预拉伸得支撑物,调整好坡度,翻身处高点要有放风、低点有泄水装置。 2、5 立管安装: 3、5、1 立管明装:每层从上至下统一吊线安装卡件,将预制好得立管按编号分层排开,顺序安装,校核预留甩口得高度、方向就是否正确。立管截门安装朝向应便于操作与修理。安装完后用线坠吊直找正,配合土建堵好楼板洞。2、5、2 立管暗装:竖井内立管安装得卡件宜在管并口设置型测,上下统一吊线安装卡件。安装在墙内得立管应在结构施工中须留管槽,立管安装后吊直找正,用卡件固定。支管得甩口应露明并加好临时丝堵。2、5、3 热水立管:按设计要求加好套管。立管与导管连接要采用2个弯头(图l6)。立管直线长度大于15m时,要采用3个弯头(图l7)。立管如有伸缩器安装同干管。2、6 支管安装:2、6、1 支管明装:将预制好得支管从立管甩口依次逐段进行安装,有阀门应将阀门盖卸下再安装,根据管道长度适当加好临时固定卡,核定不同卫生器具得冷热水预留口高度、位置就是否正确、找平找正后装支管卡件。支管如装有水表先装上连接管,试压后在交工前拆下连接管,安装水表。2、6、2 支管暗装:确定支管高度后画线定位,剔出管槽,将预制好得支管敷在槽内,找平找正定位后用勾钉固定。卫生器具得冷热水预留口要做在明处,加好丝堵。 2、6、3 热水支管:热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支管得上方,支管预留口位置应为左热右冷。其余安装方法同冷水支管。 2、7 管道试压:铺设、暗装得给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气,充满水后进行加压,当压力升到规定要求时停止加压,进行检查, 如各接口与阀门均无渗漏,持续到规定时间,观察其压力下降在允许范围内,通知有关人员验收,办理交接手续。然后把水泄净。2、8 管道冲洗:管道在试压完成后即可做冲洗,冲洗应用自来水连续进行,应保证有充足得流量。冲洗洁净后办理验收手续。交底人接受交底人质检员注:附接受交底人全体人员名单施 工 技 术 交 底1、1、6、2交底工 程名 称晨光佳苑住宅小区二期工程地下车库交底时间2009、10、5施工单位乌市建工集团工 种水暖工交底内容: 3 质量标准 3、1 保证项目: 3、1、1室内给水管道得水压试验结果必须符合设计要求与施工规范规定。 3、1、2 管道及管道支座(墩)严禁铺设在冻土与未经处理得松土上。 3、1、3 给水系统交付使用前,必须进行通水试验并做好记录。 3、生产给水系统管道在交付使用前必须冲洗与消毒,并经有关部门取样检验,符合国家生活饮用水标准方可使用。 3、2 基本项目: 3、2、1 管道坡度得正负偏差符合设计要求 3、2、6 管道支(吊、托)架及管座(墩)得安装应构造正确,埋设平正牢固,排列整齐。支架与管道接触紧密。4、2、7 阀门安装:型号、规格、耐压与严密性试验符合设计要求与施工规范规定。位置、进出口方向正确,连接牢固、紧密,启闭灵活,朝向合理,表面洁净。 3、2、8 埋地管道得防腐层材质与结构符合设计要求与施工规范规定,卷材与管道以及各层卷材间粘贴牢固,表面平整,无皱折、空鼓、滑移与封口不严等缺陷。3、3 给水管道安装得允许偏差与检验方法见表l7。允许偏差与检验方法 表17项次项 目允许偏差 (mm)检查方法给水铸 每1m1水平管铁 管 全长 (25m以上)不大于25道纵、横方向碳 素 每1m 管径小于或等于100mm 管径大于100mm 0、51用水平尺直尺拉线与尺量检查弯 曲钢 管 全 长 (25m以上) 管径小于或等于100mm 管径大于100mm 不大于13不大于25立 管给 水铸铁管 每1m 全长 (5m以上)3不大于15垂直度碳 素钢 管 每1m 全长 (5m以上)2不大于10表 面平整度 卷材或板材 涂沫或其它48用2m靠尺与楔形塞尺检查 厚 度+0、10、05用钢针刺入隔热尺与尺量检查4 应注意得质量问题 6、2 立管甩口高度不准确 6、3 立管距墙不一致或半明半暗 6、4 热水立管得套管向下层漏水5、安全施工时严格按照建筑机构安全技术规程与安全技术交底进行操作。2、使用砂轮锯,压力均匀,人站在砂轮片旋转方向侧面。 3、安装立管,必须将洞口周围清理干净,严禁向下抛掷物料。作业完毕必须将洞口盖板盖牢。 4、安装立、托、吊管时,要上、下配合好。尚未安装得楼板预留洞口必须盖严盖牢。使用得人字梯、临时脚手架、绳索等必须坚固、平稳。脚手架不得超重,不得有空隙与探头板。交底人接受交底人质检员注:附接受交底人全体人员名单施 工 技 术 交 底1、1、6、2交底工 程名 称与丰县镇政府文化站交底时间2007、施工单位与丰县振兴建安公司工 种水暖工交底内容: 交底人接受交底人质检员注:附接受交底人全体人员名单施 工 技 术 交 底1、1、6、2交底工 程名 称与丰县镇政府文化站交底时间2007、施工单位与丰县振兴建安公司工 种水暖工交底内容:交底人接受交底人质检员注:附接受交底人全体人员名单施 工 技 术 交 底1、1、6、2交底工 程名 称与丰县镇政府文化站交底时间2007、施工单位与丰县振兴建安公司工 种水暖工交底内容: 交底人接受交底人质检员注:附接受交底人全体人员名单施 工 技 术 交 底1、1、6、2交底工 程名 称新疆绿景花园#楼交底时间2006、施工单位新疆泰阳建筑公司工 种水暖工交底内容: 交底人接受交底人质检员自治区建设工程质量安全监督总站监制施 工 技 术 交 底1、1、6、2交底工 程名 称新疆绿景花园16 #楼交底时间2006、施工单位新疆泰阳建筑公司工 种普工交底内容:交底人接受交底人质检员自治区建设工程质量安全监督总站监制施 工 技 术 交 底1、1、6、2交底工 程名 称新疆绿景花园16 #楼交底时间2006、施工单位新疆泰阳建筑公司工 种普工交底内容:交底人接受交底人质检员自治区建设工程质量安全监督总站监制施 工 技 术 交 底1、1、6、2交底工 程名 称新疆绿景花园16 #楼交底时间2006、施工单位新疆泰阳建筑公司工 种普工交底内容:交底人接受交底人质检员自治区建设工程质量安全监督总站监制
