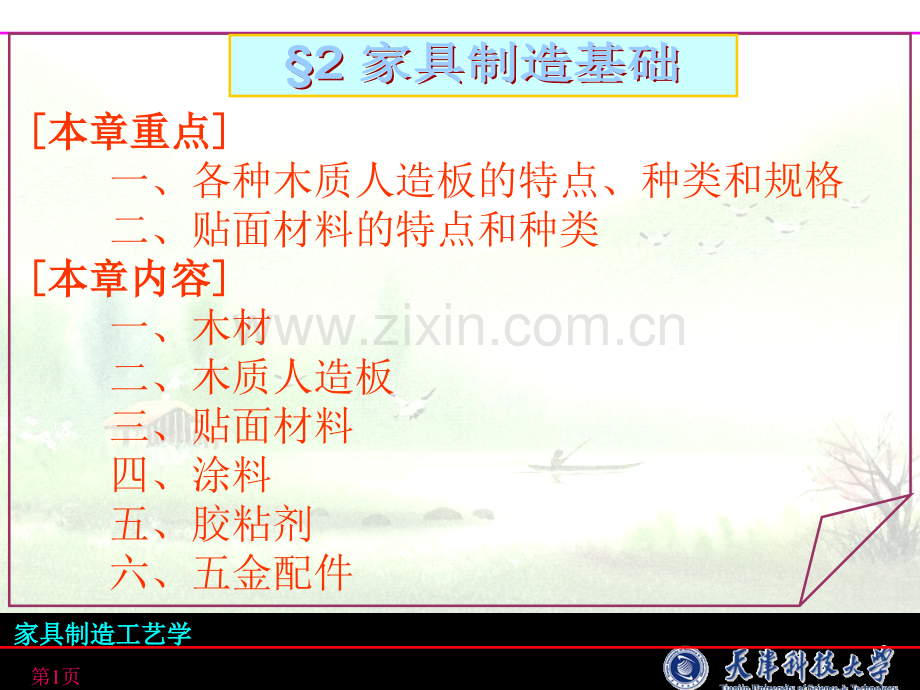

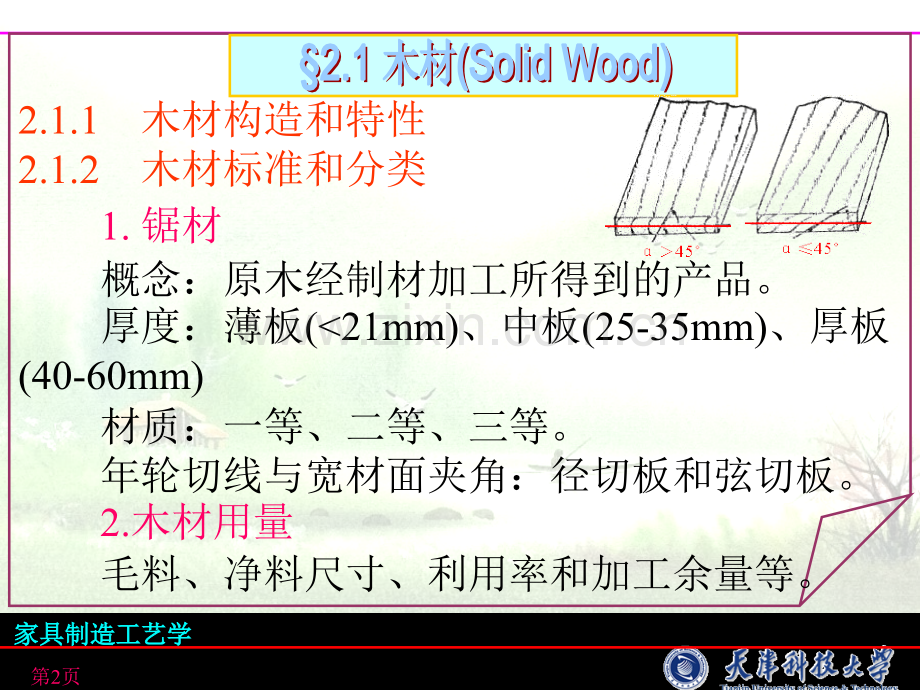

第1页家具制造工艺学家具制造工艺学 本章重点本章重点 一、各种木质人造板的特点、种类和规格二、贴面材料的特点和种类 本章内容本章内容 一、木材二、木质人造板三、贴面材料四、涂料五、胶粘剂六、五金配件第2页家具制造工艺学家具制造工艺学2.1.1木材构造和特性2.1.2木材标准和分类1.锯材概念：原木经制材加工所得到的产品。厚度：薄板(21mm)、中板(25-35mm)、厚板(40-60mm)材质：一等、二等、三等。年轮切线与宽材面夹角：径切板和弦切板。2.木材用量毛料、净料尺寸、利用率和加工余量等。第3页家具制造工艺学家具制造工艺学2.2.1胶合板(Plywood)2.2.2刨花板(Particle Board)2.2.3纤维板(Fiber Board)2.2.4细木工板(Block Board)2.2.5空心板(Hollow-Core Board)2.2.6单板层积材(Laminated Veneer Lumber)2.2.7集成材(Laminated Wood、Glued Laminated Wood)家具制造工艺学家具制造工艺学第4页Manufacturing Technology of Furniture2.2.4细木工板(Block Board)1.概念：P152.工艺单板制造芯板制造胶合加工3.特点1)与实木比较 2)与三板比较4.种类5.规格12mm、14mm、16mm、19mm、20mm、22mm、25mm1220mm1830mm、1220mm2440mm家具制造工艺学家具制造工艺学第5页Manufacturing Technology of Furniture2.2.5空心板(Hollow-Core Board)1.概念：P152.工艺周边木框制造空芯填料制造覆面胶压加工3.特点轻质空心芯板(充填厚度、支承强度)；覆面材料(结构加固作用、表面装饰作用)。家具制造工艺学家具制造工艺学第6页Manufacturing Technology of Furniture4.种类栅状空心板、格状空心板、蜂窝空心板等。5.规格家具制造工艺学家具制造工艺学第7页Manufacturing Technology of Furniture2.2.6单板层积材(Laminated Veneer Lumber)1.概念：P16单板顺纤维方向平行层积胶合而成。2.工艺原木横截切削定尺单板辊简干燥热压板整形干燥纵接单板料堆单板预热坯涂胶组坯热压检验分等包装入库。3.特点1)出材率高(60-70%、制材40-50%)。2)生产长材、宽材和厚材(2-4mm)。3)可实现连续化生产。家具制造工艺学家具制造工艺学第8页Manufacturing Technology of Furniture4)材性优良、强度均匀、尺寸稳定。5)防腐、防火、防虫等处理。6)可作板材或方材使用。4.种类1)承重分：结构型和非结构型2)树种分：针叶材和阔叶材5.规格家具制造工艺学家具制造工艺学第9页Manufacturing Technology of Furniture2.2.7集成材(Laminated Wood、Glued Laminated Wood)1.概念：P172.工艺3.特点1)保持木材的天然纹理 2)强度高、材质好、尺寸稳定好 3)小材大用、劣材优用4)构件设计自由(异形面)5)可连续化生产 胶压胶压原材料原材料配料配料胶合面胶合面加工加工涂胶涂胶组坏组坏规格尺规格尺寸加工寸加工胶合材胶合材家具制造工艺学家具制造工艺学第10页Manufacturing Technology of Furniture4.种类环境、断面形状、用途等。5.规格第11页家具制造工艺学家具制造工艺学薄木(Veneer)印刷装饰纸(Printed Decorative)浸渍纸(Resin Soaked Paper)装饰板(Decorative Laminated Sheet)塑料薄膜(Plastic Film)家具制造工艺学家具制造工艺学第12页Manufacturing Technology of Furniture2.3.1薄木薄木(Veneer)1.概念：P182.特点与分类：1)制造方法：(1)锯制薄木(Sawed Veneer)(2)刨切薄木(Sliced Veneer)(3)旋切薄木(Rotary Veneer)2)薄木形态：(1)天然薄木(Natural Veneer)(2)人造薄木(Artificial Veneer)(3)集成薄木(Rotary Veneer)家具制造工艺学家具制造工艺学第13页Manufacturing Technology of Furniture3)薄木厚度：(1)厚薄木：0.5-3mm(2)微型薄木：0.2-0.5mm(3)微薄木：0.05-0.2mm3.科技木(Technical Veneer)1)概念：P192)特点(和天然木相比)：(1)色泽丰富、品种多样(2)成品利用率高(3)产品发展潜力大(4)装饰幅面尺寸宽大 (5)加工处理方便家具制造工艺学家具制造工艺学第14页Manufacturing Technology of Furniture2.3.2印刷装饰纸印刷装饰纸(Printed Decorative)1.概念：P19定量(BASIS WEIGHT)：纸单位面积重量。2.特点与分类：1)原纸定量：2)涂层：3)胶层：4)印刷图案纹样：宝丽板(Polyester Plywood)基材：胶合板木纹装饰纸树酯漆家具制造工艺学家具制造工艺学第15页Manufacturing Technology of Furniture2.3.3浸渍纸浸渍纸(Resin Soaked Paper)1.概念：P20贴面时，不用涂胶(树脂未固化)2.特点与分类：1)三聚氰胺树脂浸渍纸(强化复合木地板强化复合木地板)2)酚醛树脂浸渍纸(底层纸、平衡纸底层纸、平衡纸)3)邻苯二甲酸二丙烯树脂浸渍纸 4)鸟粪胺树脂浸渍纸家具制造工艺学家具制造工艺学第16页Manufacturing Technology of Furniture2.3.4装饰板装饰板(Decorative Laminated Sheet)1.概念：P20三聚氰胺树脂板、防火板多层三聚氰胺树脂浸渍纸和酚醛树脂浸渍纸高压压制而成。2.特点与分类：1)耐磨程度：2)表面性状：3)性能：家具制造工艺学家具制造工艺学第17页Manufacturing Technology of Furniture2.3.5塑料薄膜塑料薄膜(Plastic Film)1.塑料薄膜的种类：1)聚氯乙烯(PVC)薄膜2)聚乙烯(PVE)薄膜3)聚烯羟(Alkorcell奥克赛)薄膜聚烯羟和纤维素制成的薄片表面装饰材料。2.特点：(1)可以隔离人造板中释放出来的甲醛气体(2)表面浮雕的花纹不会加压变形或消失(3)表面不需涂饰(热固性漆膜)家具制造工艺学家具制造工艺学第18页Manufacturing Technology of Furniture2.3.6热转印箔热转印箔(Transform Print Film)(P22)烫印膜。2.3.7金属箔金属箔(Metallic Foil)金箔、铝箔：0.015-0.2mm 家具制造工艺学家具制造工艺学第19页Manufacturing Technology of Furniture2.3.8封边材料封边材料PVC、ABS(丙烯腈-丁二烯-苯乙烯)、三聚氰胺封边条、单板封边条、实木封边条等。辅助压力辊工件封边材料加热固化加热固化贴合贴合施胶施胶第20页家具制造工艺学家具制造工艺学第21页家具制造工艺学家具制造工艺学2.4.1涂料的概念(P22)2.4.2涂料的组成2.4.3涂料的种类1.油脂漆 2.天然树脂漆 3.酚醛树脂漆 4.丙烯酸树脂漆 5.醇酸树脂漆 6.酸固化氨基醇酸树脂漆 家具制造工艺学家具制造工艺学第22页Manufacturing Technology of Furniture 7.硝基漆 8.聚胺脂树脂漆 9.聚脂树脂漆 10.光固化漆2.4.4涂料的选用原则(P25)1.能够美化产品，具有良好的装饰性2.适应环境要求，具有良好的保护性3.具有多种施工方法的可操作性4.具有良好的配套性5.具有合适的经济性第23页家具制造工艺学家具制造工艺学2.5.1胶粘剂的概念2.5.2胶粘剂的组成2.5.3胶粘剂的种类1.脲醛树脂胶(UF)2.酚醛树脂胶(PF)3.间苯二酚树脂胶(RF)4.三聚氰胺树脂胶(MF)5.聚醋酸乙烯酯乳液胶(PVAc)6.热熔树脂胶 家具制造工艺学家具制造工艺学第24页Manufacturing Technology of Furniture2.5.4胶粘剂胶粘剂的选用原则的选用原则(P30)1.根据胶粘剂的特性选择种类、固体含量、粘度、活性期、固化条件、时间等。2.根据被胶合材料性能选择材料种类、材性、含水率、纤维方向等。3.根据胶接制品使用要求选择胶接强度、加工性、耐久性等。4.根据胶接工艺条件选择工艺规程：涂胶量、陈放时间、压力、温度等。5.根据胶接经济成本选择第25页家具制造工艺学家具制造工艺学作用：作用：1.连接、紧固和装饰2.改善家具的造型与结构家具五金件分类：家具五金件分类：九大类。家具制造工艺学家具制造工艺学第26页Manufacturing Technology of Furniture2.6.1 铰链铰链(Hinges)1.概念：P302.按构造分类：1)明铰链(rolled hinges)2)暗铰链(clip or snap hinges)3)门头铰(pivot hinges)4)玻璃门铰(glass door hinges)家具制造工艺学家具制造工艺学第27页Manufacturing Technology of Furniture2.6.2 连接件连接件(Connectors,Fittings)1.概念：P31 2.按作用和原理分类：1)偏心式连接件(excenter fittings)2)螺旋式连接件(screw fittings)3)钩挂式连接件(bracket fittings)2.6.3 抽屉滑轨(Drawer Runners,Drawer Guides)2.6.4 移门滑道(Sliding Door Guides)2.6.5 桌面拉伸导轨与转盘(Extension&Revolving Table Fittings)家具制造工艺学家具制造工艺学第28页Manufacturing Technology of Furniture2.6.6 翻门吊撑(Flap Stays)2.6.7 拉手(Handles,Knobs)2.6.8 锁和插销(Locks&Bolts)2.6.9 门吸(Catches)2.6.10 隔板撑(Shelf Supports)2.6.11 挂衣柜承座(Rail Supports)2.6.12 脚轮与脚座(Castors&Feet Adjustments)2.6.13 螺钉与圆钉(Screws&Nails)2.6.14 玻璃与镜子(Glass&Mirror)2.6.15 装饰嵌条第29页家具制造工艺学家具制造工艺学第30页家具制造工艺学家具制造工艺学家具制造工艺学家具制造工艺学第31页Manufacturing Technology of Furniture第32页家具制造工艺学家具制造工艺学 本章小结本章小结 一、木材二、木质人造板三、贴面材料四、涂料五、胶粘剂六、五金配件第33页家具制造工艺学家具制造工艺学本章重点本章重点一、加工基础、加工精度、表面粗糙度、工艺过程的基本概念二、标准化的概念、实施标准化的主要内容 本章内容本章内容一、加工基础二、加工精度三、表面粗糙度四、工艺过程五、标准化第34页家具制造工艺学家具制造工艺学1.贴面材料有哪几种，各自的特点？2.空心板的概念、工艺及其特点？3.单板层积材的概念、工艺及其特点？4.集成材的概念、工艺及其特点？
