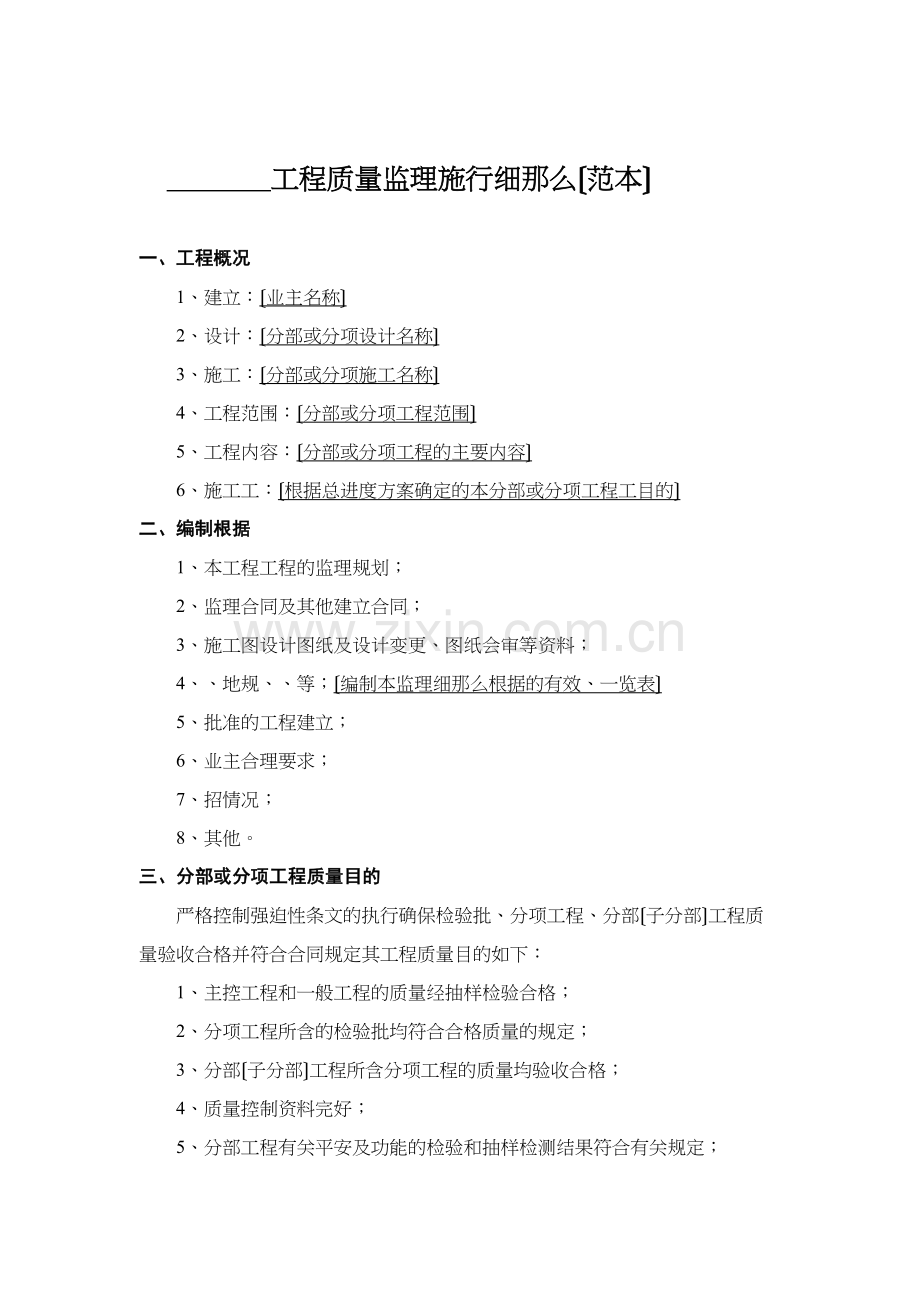

工程质量监理施行细那么〔范本〕

一、工程概况
1、 建立：〔业主名称〕
2、设计：〔分部或分项设计名称〕
3、施工：〔分部或分项施工名称〕
4、工程范围：〔分部或分项工程范围〕
5、工程内容：〔分部或分项工程的主要内容〕
6、施工工：〔根据总进度方案确定的本分部或分项工程工目的〕
二、编制根据
1、本工程工程的监理规划；
2、监理合同及其他建立合同；
3、施工图设计图纸及设计变更、图纸会审等资料；
4、、地规、、等；〔编制本监理细那么根据的有效、一览表〕
5、批准的工程建立；
6、业主合理要求；
7、招情况；
8、其他。
三、分部或分项工程质量目的
严格控制强迫性条文的执行确保检验批、分项工程、分部〔子分部〕工程质量验收合格并符合合同规定其工程质量目的如下：
1、主控工程和一般工程的质量经抽样检验合格；
2、分项工程所含的检验批均符合合格质量的规定；
3、分部〔子分部〕工程所含分项工程的质量均验收合格；
4、质量控制资料完好；
5、分部工程有关平安及功能的检验和抽样检测结果符合有关规定；
6、观感质量验收符合要求；
7、确保工程质量验收符合合同规定。
四、工程特点及监理工作重点
1、工程特点、难点：〔描绘本子分部或分项工程的专业技术特点着重本分局部项工程采用的新材料、新设备、新工艺、新技术及本工程难点等。〕

2、监理工作重点：〔根据工程特点和监理规划简述质量监理工作重点。〕

五、木门窗监理工作流程

承包商提交施工工艺操作方案和门窗合格证书
包括：
五金配件防水封胶等
监理审查方案和合格证书〔考察供给厂家〕

见证运出场外

验收进场门窗材质和成品质量

窗边塞缝、注胶、封
承包送门窗工程报验单和有关资料
监理组织现场检测和资料审查
监理签认分项工程质量验收单
门窗情能测试
承包送门窗工程报验单和有关资料
承包商组织安装门窗
监理跟踪监控
承包商检查校正固定
监理现场检查
承包商自检自评

六、质量控制点
序
质量控制点
检 查 名 称
检 查 方 法
1
木材
品种、材质、规格、尺寸、框扇的线型造木板的甲醛含量
观察、检查材料进场验收记录和复验
2
木材含水率
含水率
检查材料进场验收记录
3
木材
防火、防腐、防虫处理
观察、检查进场验收记录
4
木门窗的结合处
不得有木节
观察
5
门窗框连接
连接结实
观察、手扳检查
6
胶合板门、纤维板门
脱胶、戗槎、透气孔
观察
7
木门窗
品种、规格、开启方向、安装位置及连接方式
观察、手板检查、出厂合格证
8
木门窗安装
结实、木砖的防腐处理、固定点数量、位置及固定
观察、手板检查
9
木门窗开关

观察、开启和关闭检查；手板检查
10
配件
型、规格、数量、安装位置
观察、开启和关闭检查；手板检查
11
木门窗外表
干净、刨痕、锤印
观察
12
缝隙填塞材料
应符合设计要求、饱满
观察
13
批水、盖口条、压缝条、封条
安装顺直、结合结实、严
观察、手板检查
14
木门窗的割角、拼缝
应严、平整
观察
15
木门窗的槽、孔
应边缘整齐、无毛刺
观察
16
门窗洞口
洞口尺寸、标高、位置
尺量、测量、拉线
17
木材
材质、活节、节、髓心、裂纹
观查检查
18
樘料
规格、尺寸、壁厚
尺量
19
安装结实
固定部位、数量
观查、推
20
五金
型、规格、数量及功能

七、工程质量过程控制要点
〔一〕、事前控制
1、审查施工提交的施工方案检查施工的技术交底。
2、检查木门窗的木材品种、材质等级、规格、尺寸、框扇的线型造木板的甲醛含量是否符合设计要求。设计未规定材质等级时所有木材的质量应符合要求。
3、检查木门窗的防火、防腐、防虫处理是否符合设计要求。
4、凡采用马尾松、木麻黄、桦木、杨木等易腐朽、虫柱的树种制作门窗时整个构件应用防腐、防虫药剂处理。凡门窗与砖石砌体、混凝土或抹灰层接触处埋入砌体或混凝土中的木砖均应进展防腐处理。
5、检查的制作木门窗应用的胶料宜采用国产酚醛树脂胶和脲醛树脂胶。普通木门可采用平耐水的脲醛树脂胶木门窗应采用耐水的酚醛树脂胶。
6、严格控制木门窗制作质量
工厂消费的木门窗必须有出厂合格证。由于运输堆放等原因受损的门窗框、扇应予处理经检查到达合格要求前方可用于工程。
7、检查人造木板的出厂合格证并对人造木板的甲醛含量进展复验。
8、检查门窗洞口尺寸、位置、标高、固定门窗的预埋件。
9、检查进场的门窗规格、型、形式与否与设计相符。
10、检查门窗安装前门窗框校正规方的情况校正规方须钉好斜拉条〔不得少于两根〕无下坎的门框应钉程度拉条以防止在安装过程中变形。
〔二〕、事中控制
1、检查木材是否有腐朽、虫眼、斜裂等缺陷假设有须不让进场或采取相应的处理措施。
2、检查木门窗的结合处和平安装配件处不得有木节或已填补的木节。木门窗如有充许限制以内的节及直径较大的虫眼时应用同一材种的木塞加胶填补对于清油制品木塞的色泽和木纹应与制品一致。
3、门窗安装必须采用预留洞口的施工严禁采用边安装边砌口或先安装后砌口的施工。
4、木门窗与砖石砌体、混凝土或抹灰层接触处应进展防腐处理并应设置防潮层；埋入砌体或混凝土中的木砖应进展防腐处理。
5、检查门窗框安装的程度标高和平面位置开启方向是否符合设计要求。在砖石墙上安装门窗时应以砸扁钉帽的钉子固定于砌在墙内的木砖上。每边的固定点应不少于两点。其间距不应大于1.2m。如门窗框的一面需镶贴脸板〔也称门头线〕时那么门窗框应凸出墙面凸出的厚度应等于抹灰层的厚度。门窗框必须安装结实框与墙体间隙应用规定填料填塞实。
6、施工过程中要求在安装完的门框立框和下坎上采取预钉保护条等措施以防损坏或污染。
7、检查安装完毕后的门窗扇是否开关灵敏、稳定、无回弹、倒翘等现象假设有须反工处理。
8、检查安装的小五金的规格、型、安装位置是否与设计相符固定是否结实。
9、检查合叶的安装位置是否正确合叶距门窗上、下端宜取立挺高度的1/10并避开上、下冒头；中悬窗〔反窗〕合叶的位置应取窗高中心偏下5的部位方能保证其自然反启。
10、小五金必须用木螺钉固定不得用钉子代替。
11、检查门锁的安装位置是否合理门锁不宜在中冒头与直挺的结合处安装在胶合板、纤维板门的面层上装门锁时必须安装在内层骨架的垫木上。
12、检查门窗扇安装的刨面〔指扇高、宽的四周边〕是否平整、光滑、厚度均匀。调节留缝宽度和框扇的上下差不充许刨削门窗扇的两个大面的裁口特别是胶合板、纤维板站的面层更不充许刨削。
13、弹簧门扇安装的检查
〔1〕检查弹簧门扇安装的弹簧铰链或地弹簧的品种、规格、型等是否与设计相符。
〔2〕检查留缝宽度是否符合要求弹簧门扇与框的上缝留缝宽度要求为1.0～1.5mm。门扇对口缝和扇间立缝留缝宽度宜为2～4mm。
〔3〕检查弹簧铰链的留槽尺寸是否与五金相吻合槽边整齐铰链必须安装结实。
〔4〕检查弹簧安装后的松紧情况铰链的弹簧必须绞紧到达松紧适宜以控制关闭时间在3～15s范围之内。
14、在木门窗制作及安装过程中须注意控制好如下几个环节的工作：
〔1〕制作时控制木材的含水率、制作的成品须刷底油放置于通风枯燥的环境下否那么易产生门窗变形、翘曲、干缩开裂现象。
〔2〕选材须严格控制掌握门窗用木材不得有虫眼斜纹节疤或起线外戗茬、毛刺、锤印等明显缺陷。
〔3〕胶合板门内层骨架的间距不能过大或骨架须安装平整否那么易产生胶合板、纤维板门外表显露内层骨架或有凹凸起鼓不平整的现象。
〔4〕木砖埋设须结实特别是半砖墙中埋置的木砖更须注意并检查安装时锤击木砖是否造成木砖松动否那么易产生框松动现象。
〔5〕注意门窗框、扇的侧面须平整留缝不能太小；注意铰链须深浅均匀安装平整、垂直门窗扇不得下垂、倒翘与门框相碰否那么易产生门窗扇开关不灵敏等现象。
〔三〕事后控制
要求施工按照施工组织设计的要求采取相应的成品保护措施确保木门窗不被损坏外表清洁。
八、工程质量检查和验收
工程质量验收
木门窗制作与安装主控工程
〔1〕木门窗的木材品种、材质等级、规格、尺寸、框扇的线型造木板的甲醛含量应符合设计要求。设计未规定材质等级时所有木材的质量应符合?建筑装饰装修工程质量验收?〔ＧＢ５０２１０—２００１〕附录Ａ的规定。
检查：观察、检查材料进场验收记录和复验
〔2〕木门窗应采用烘干的木材含水率应符合?建筑木门、木窗?〔ＪＧ／Ｔ１２２〕的规定。
检查：检查材料进场记录
〔3〕木门窗的防火、防腐、防虫处理应符合设计要求。
检查：观察、检查材料进场验收记录。
〔4〕木门窗的结合处和安装配件不得有木节或已填补的木节。木门窗如有允许限制以内的节及直径较大的虫眼时应用同一材质的木塞加胶填补。对于清漆制品木塞的木纹和色泽应与制品一致。
检查：观察
〔5〕门窗框和厚度大于５０㎜的门窗扇应用双榫连接。榫槽应采用胶料严嵌合并应用胶楔加紧。
检查：观察、手扳检查。
〔6〕胶合板门、纤维板门和模压门不得脱胶。胶合板不得创透表层单板不得有创槎。制作胶合板门、纤维板门时边框和横楞应在同一平面上面层、边框及横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔透气孔应通畅。
检查：观察
〔7〕木门、窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。
检查：观察；尺量检查；检查成品门的合格证书。
〔8〕木门窗框的安装必须结实。预埋木砖的防腐处理、木门窗框固定的数量、位置及固定应符合设计要求。
检查：观察；手扳检查；检查隐蔽工程验收记录和施工记录。
〔9〕木门窗配件的型、规格、数量应符合设计要求安装结实位置正确功能应满足使用要求。
检查：观察；开启和关闭检查；手扳检查。
〔10〕木门窗扇必须安装结实并应开关灵敏关闭严无倒翘。
检查：观察；开启和关闭检查；手扳检查。
木门窗制作与安装一般工程
〔1〕木门窗外表应干净不得有刨痕、锤印。
检查：观察
〔2〕木门窗的割角、拼缝应严平整。门窗框、扇裁口应顺直刨面应平整。
检查：观察
〔3〕木门窗上的槽、孔应边缘整齐无毛刺。
检查：观察
〔4〕木门窗与墙体间缝隙的填嵌材料应符合设计要求填嵌应饱满。寒冷地区外门窗〔或门窗框〕与砌体间的空隙应填充保温材料。
检查：轻敲门窗框检查；检查隐蔽工程验收记录和施工记录。
〔5〕木门窗批水、盖口条、压缝条、封条的安装应顺直与门窗结合应结实、严。
检查：观察；手扳检查。
〔6〕木门窗制作的允许偏向和检查应符合下表的规定。
项次
工程
构件名称
允许偏向
检查
普通
高级
1
翘曲
框
3
2
将框扇平放在检查平台上用
塞尺检查
扇
2
2
2
对角线长度差
框、扇
3
2
用钢尺检查框量裁口里角扇量外角
3
外表平整度
扇
2
2
用1m靠尺和塞尺检查
4
高度、宽度
框
0；－2
0；－1
用钢尺检查框量裁口里角扇量外角
扇
＋2；0
＋1；0
5
裁口、线条结合处上下差
框、扇
1
0.5
用钢直尺和塞尺检查
6
相邻棂子两端间距
扇
2
1
用钢直尺检查
2、检验规定
〔1〕各分项工程的检验批应按以下规定划分：
a、同一品种、类型和规格的木门窗、每100樘划分为一个检验批缺乏100樘也划分为一个检验批。
b、同一品种、类型和规格的特种门每50樘划分为一个检验批缺乏50樘也应划分为一个检验批。
〔2〕检查数量应符合以下规定：
a、木门窗、金属门窗、塑料门窗及门窗玻璃每个检验批应至少抽查5并不得少于3樘缺乏3樘时应全数检查；高层建筑的外窗每个检验批应至少抽查10并不得少于6樘缺乏6樘时应全数检查。
b、特种门每个检验批应至少抽查50并不得少于10樘缺乏10樘时应全数检查。
〔3〕质量控制资料
a、门窗工程的施工图、设计说明及其他设计。
b、材料的合格证书、性能检测、进场验收记录和复验。
c、特种门及其附件的消费答应。
d、隐蔽工程验收记录。
e、施工记录。
