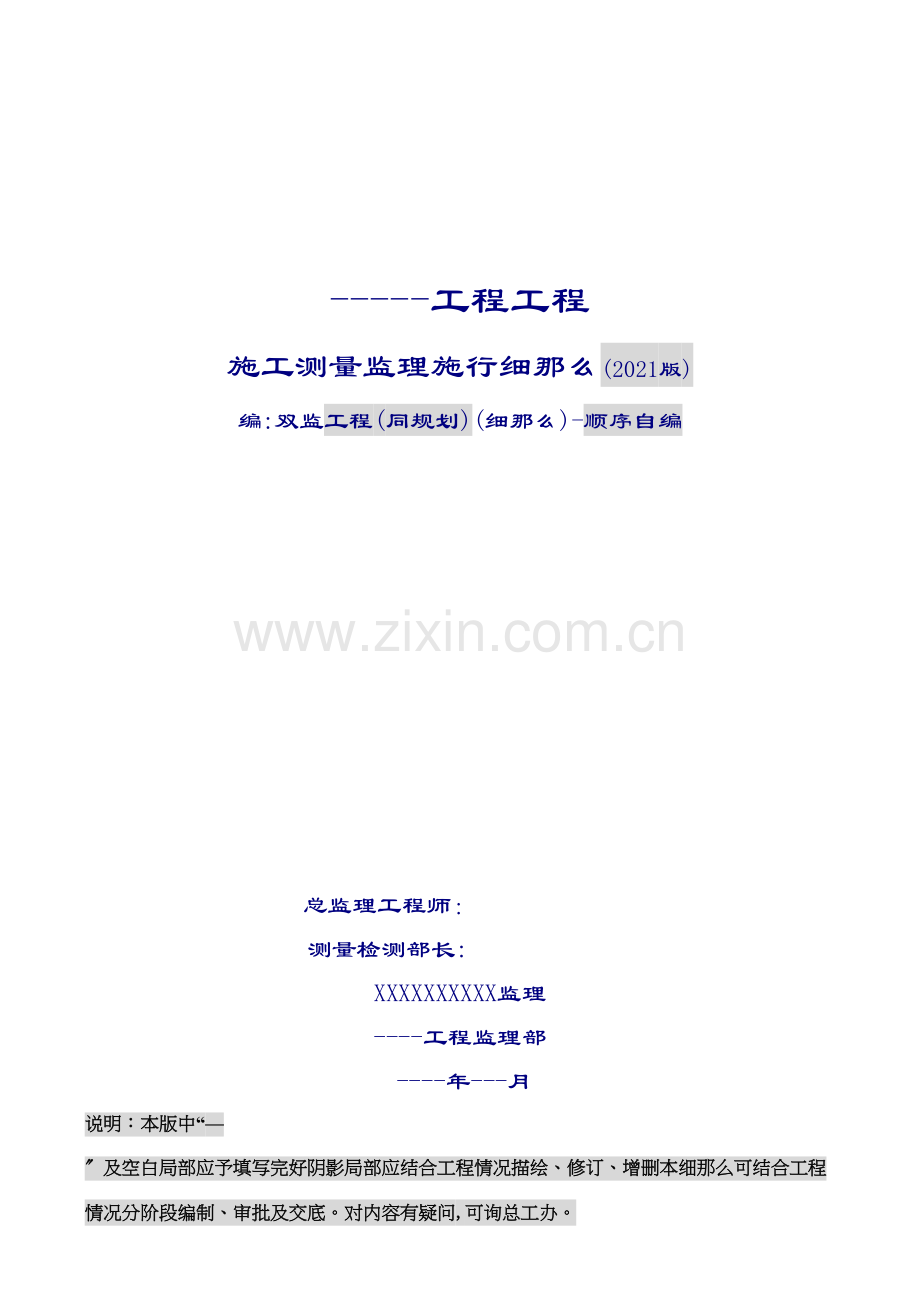

施工测量监理实施细则gh.docx

-----工程工程
施工测量监理施行细那么(2021版)
编:双监工程(同规划)(细那么)-顺序自编

总监理工程师：
测量检测部长:
XXXXXXXXXX监理
----工程监理部
----年---月
说明：本版中“—〞及空白局部应予填写完好阴影局部应结合工程情况描绘、修订、增删本细那么可结合工程情况分阶段编制、审批及交底。对内容有疑问,可询总工办。
目 录
一、 工程根本情况
二、 监理工作根据
三、 监理人员及仪器配置
四、 施工测量监理的过程控制点及主要措施
施工测量是工程质量的关键工作为有效施行监理质量监控工作并加强对工程地基根底、构造、装修等实体质量验收的实测工作特编制本监理施行细那么与本工程其它监理施行细那么配套使用。
一、工程根本情况
1. 工程概况
序
项 目
内 容
1
工程名称

2
工程

3
建立

4
设计

5
监理

6
施工总包

7
监视

8
分包

9
建筑概况
建筑参数
总用地面积
--
建筑面积
--
±0.00绝对标高
m
场地定位点
--
建筑高度
m
主要建筑坐标点

--

本栏简要描绘建筑主要尺度\层数\层高\主要轴线(多栋的分座描绘)场地内分布情况及是否分建立等；

建筑功能
本栏简要描绘建筑功能；
构造形式
本栏简要描绘构造形式；

2. 工程施工测量监理工作的特点与难点：
n 本工程施工场区面积大施工测量精度要求高；
n 本工程主体构造复杂；根底标高变化多；主体构造内有错层、夹层；存在斜向、异型构件及空间曲面；预留洞口及埋设件多。
n 变形监测工程多直接涉及施工及构造平安；
n 施行总承包及专业分包测量的统一理极为重要；
n 大跨度、高大空间的测量有一定作业难度及平安隐患；
二、监理工作根据
1. ?计量法?
2. ?工程建立强迫性条文?
3. 经审批的设计
4. 测量起始根据
n 钉桩成果单 编：----；
n 工程定位图 类别：----编：----版：----出图日：----；
n 设计变更编 ：----；
5. 监理合同
6. ?建立工程监理规程?〔DBJ01-41-2002〕
7. ?建筑工程资料理规程?〔DB11/T695-2021〕
8. ?建筑工程施工技术理规程?〔DBJ01-80-2003〕
9. ?混凝土构造工程施工质量验收?〔GB50204-2002〕
10. ?建筑基坑工程监测技术?〔GB50497-2021〕
11. ?工程测量?〔GB50026-2007〕
12. ?建筑变形测量?〔JGJ8-2007〕
13. ?建筑施工测量技术规程?〔DB11/T446-2007〕
三、监理人员及仪器配置
1. 人员配置
为保证本工程施工测量监理工作的程度、充分发挥监理专职测量监理机构—测量检测部的作用监理测量检测部的专业测量人员常驻工程监理机构。由专业测量人员及工程土建监理工程师共同协助工程总监理工程师施行施工测量监理。
需使用测量仪器实测的测量监理工程由专业测量人员完成操作及记录、或指导工程土建监理人员完成操作及记录。需使用测量工具的测量监理工程由工程土建监理人员完成操作及记录。
序
人员
职 责
1
--
专业测量人员
2
--
土建监理工程师
3
--
土建监理员
4
--
专职资料员
2. 仪器配置
名 称
厂 家
型
标称精度
电子全站仪
LEICA
TCR1201
±1″±(1+1×10-6D)
电子全站仪
SOKKLA
SET1130R3
±1″±(2+2×10-6D)
数字水准仪
Trimble
DINI
±0.3mm/km
精细水准仪
LEICA
NA-2
±0.4mm/km
激光测距仪
LEICA

激光扫平仪

钢卷尺
TAJIMA
50m
Ⅰ级
钢盒尺

建筑工程质量检测器

四、施工测量监理的过程控制点及主要措施
1. 工程开工前总承包填报?工程技术报审表?附程序审批同意的?施工测量方案?报工程监理机构审核将施工测量方案作为工程质量控制的关键方案经审批同意前方可施工。本工程总承包应分阶段编制?施工测量方案?并组织分包编制专项测量方案经审批同意后报工程监理机构审核。阶段及专项测量方案包括：
n 土方、基坑支护工程施工测量方案
n ±0.000以下构造工程施工测量方案
n ±0.000以上构造工程施工测量方案
n 钢构造工程施工测量方案
n 幕墙工程施工测量方案
n 建筑装饰、装修工程施工测量方案
n 设备安装工程施工测量方案
n 道路及室外工程施工测量方案
危险性较大的分局部项工程及超过一定规模的危险性较大的分局部项工程应按要求在专项平安施工方案中编制相关监测监控方案并按规定进展审批及证包括：
n 基坑支护监测方案
n 地下水位监测方案
n 高大模板及支撑体系监测方案
n 钢构造安装监测方案
n
总承包应分阶段组织施工测量交底交底记录报工程监理机构备案。
2. 总承包应将施工测量作为工程质量控制的关键工程成立施工测量理组、编制施工测量理制度、统一对各分包的测量理工作建立健全施工测量的保证体系。?施工测量理制度?应编制以下内容：
n 测量理机构设置及职责
n 各级岗位责任制度及职责分工
n 测量人员资格等级要求、考核奖惩制度
n 测量成果及资料理制度
n 测量起始根据交接制度
n 控制桩点的标识、理、使用及维护制度
n 自检、交接检及验线制度
n 仪器定检定及维护理制度
n 仪器操作规程及平安操作制度
3. 工程开工前总承包向工程监理机构提供本工程专职测量人员〔包括测量技术理人员、验线员、放线员〕的岗位证书及测量设备的计量检定证书〔复印件〕备案人员及设备数量、等级应符合经审批同意的?施工测量方案?的要求如发生变动应随时申报未经审批同意的人员及测量设备不得进场。工程施工过程应按照?计量法?有关规定及时对测量设备进展周检定并向工程监理机构提供检定合格证〔复印件〕到未经检定合格的不得使用。
4. 总承包在审查分包的资质时应审查专业测量人员的资格对关键的分包工程应提出有针对性的测量理及技术要求。分包进场前应将专职测量人员〔包括测量技术理人员、验线员、放线员〕的岗位证书伴随分包资质报审表一并报工程监理机构审查。
5. 要求总承包及分包装备具有同类工程经历、技术才能强、有责任心的专职测量人员各施工的工程专职测量理人员应具有中级以上职称将测量人员作为关键岗位人员进展理。总监理工程师可建议总承包或所有分包将他认为不能自己行为或不能恰当履行自己职责的测量人员清退出现场总承包应予执行。
6. 对施工现场内的建筑方格网、高程控制网、轴线控制桩应采取必要的保护措施并在施工场地暂设、道路布置时予以统筹考虑定检查确保施工全过程桩位的完好及正常使用假设发现基点变形应立即向建立、工程监理机构并采取补救措施。
7. 地基根底、主体构造、装修及安装等各施工阶段均应遵循“先测量验线、后施工〞的原那么保证测量先行。总承包应与分包做好测量基准的交接及复核发现偏向应及时组织专题会议确定处理措施并由相关进展签字确认。涉及多个分包穿插配合作业的部位及工程应建立现场的测量基准标记及书面的交接检记录。现场保存经总承包及相关分包测设、工程监理机构核定的测量基准点〔基准线〕作为质量验收及问题处理的根据不得涂改及覆盖。
8. 建筑幕墙的施工测量应与主体构造施工测量相配合装修与安装工程的施工测量应互相配合大型空间的墙面、吊顶、楼地面装修工程测量应互相配合应调整偏向、防止积累。
9. 施工测量资料是在施工过程中形成确实保建筑物位置、尺寸、标高和变形量等满足设计要求和规定的各种测量成果记录主要有：工程定位测量记录、基槽平面标高测量记录、楼层平面放线及标高抄测记录、建筑物垂直度及标高测量记录、变形观测记录等。
n 施工应根据由建立提供的有相应测绘资质等级部门出具的测绘成果、工程楼座桩及场地控制网〔或建筑物控制网〕测定建筑物平面位置、主控制轴线及建筑物±0.000标高的绝对高程填写?工程定位测量记录?〔C3-1〕。
n 施工在根底垫层未做防水前应根据主控轴线和基底平面图对建筑物外轮廓线、集水坑、电梯井坑、垫层标高〔高程〕、基槽断面尺寸和坡度等进展抄测填写?基槽平面及标高实测记录?〔C3-2〕。
n 施工应根据主控轴线和基底平面图在根底垫层防水保护层上进展墙柱轴线及边线、集水坑、电梯井坑边线的测量放线及标高实测；在构造楼层上进展墙柱轴线及边线、门窗洞口线等测量放线实测楼层标高及建筑物各大角双向垂直度偏向填写?楼层平面及标高实测记录?〔C3-3〕。
n 施工应在本层构造实体完成后抄测±0.500m或±1.000m标高线填写?楼层平面标高抄测记录?〔C3-4〕。
总承包分层、段在每道测量放线工序完成后组织分包进展自检验线合格后填写施工测量资料并签字由总承包的质量检查员及测量理人员向工程监理机构报验〔提早48小时〕经工程监理机构现场核查签字前方可进展下道工序。必须按照相关规程中规定的表格内容填写完好、签字齐全否那么工程监理机构不予签认。
10. 在施工测量的全过程监控中工程监理机构及监理测量检测部将对以下施工测设工程及部位进展重点控制：
n 建筑物平面控制网；
n 高程控制网；
n 基坑开挖线；
n 基槽标高线、基槽几何尺寸线；
n 根底底板轴线、标高线、竖向构造定位线；
n 轴线竖向投测内控点；
n 主控轴线、高程传递基准；
n 预留埋设的基准；
n 钢构造构件安装基准；
n 幕墙安装基准；
n 装饰装修及设备安装基准；
11. 工程监理机构使用仪器及工具对工程实体进展测量检查并按监理要求进展记录重点包括：
n 根底桩桩位
n 根底垫层几何尺寸
n 根底及主体构造模板位置、门窗洞口位置、人防构件及预埋件位置
n 无吊顶楼板底标高、建筑大角及核心筒双向垂直度
n 汽车坡道及楼梯标高
n 幕墙构件垂直度
n 钢构件位置
n 吊顶分格位置
n 机电末端位置
n
12. 在施工测量监理过程中假设施工的测量人员、仪器设备、测量成果及实体质量不合格工程监理机构发出不合格处置记录工程总监理工程师对测量检测部的审核及验线结果进展跟踪屡次发生验线不合格的应停顿施工的施工测量及相关作业并催促施工采取有效的整改措施。
