屋面保温层工程施工质量安全技术交底.docx

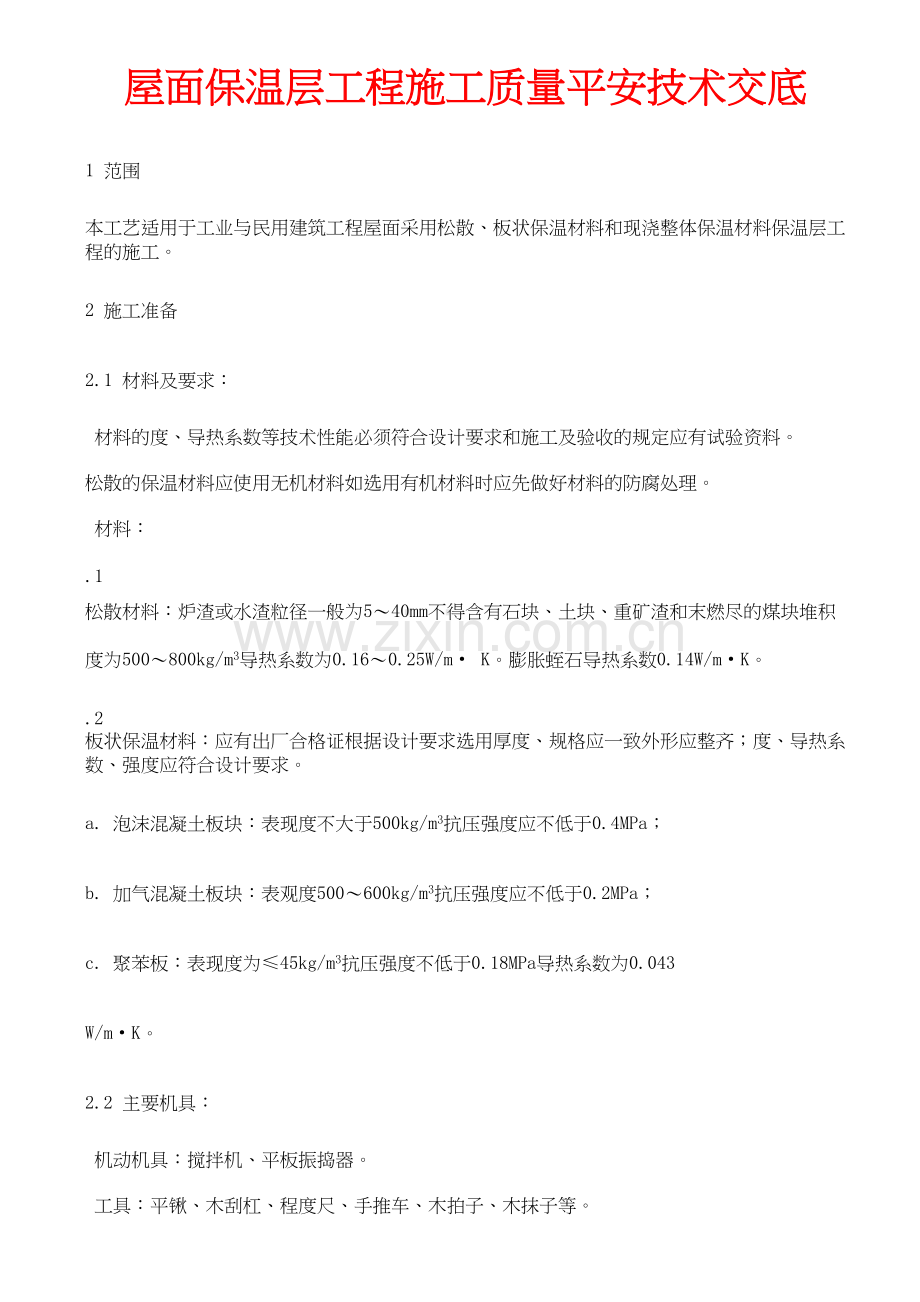

屋面保温层工程施工质量平安技术交底
1 范围
本工艺适用于工业与民用建筑工程屋面采用松散、板状保温材料和现浇整体保温材料保温层工程的施工。
2 施工准备
2.1 材料及要求：
材料的度、导热系数等技术性能必须符合设计要求和施工及验收的规定应有试验资料。
松散的保温材料应使用无机材料如选用有机材料时应先做好材料的防腐处理。
材料：
.1 松散材料：炉渣或水渣粒径一般为5～40mm不得含有石块、土块、重矿渣和末燃尽的煤块堆积度为500～800kg/m3导热系数为0.16～0.25W/m· K。膨胀蛭石导热系数0.14W/m·K。
.2 板状保温材料：应有出厂合格证根据设计要求选用厚度、规格应一致外形应整齐；度、导热系数、强度应符合设计要求。
a. 泡沫混凝土板块：表现度不大于500kg/m3抗压强度应不低于0.4MPa；
b. 加气混凝土板块：表观度500～600kg/m3抗压强度应不低于0.2MPa；
c. 聚苯板：表现度为≤45kg/m3抗压强度不低于0.18MPa导热系数为0.043
W/m·K。
2.2 主要机具：
机动机具：搅拌机、平板振捣器。
工具：平锹、木刮杠、程度尺、手推车、木拍子、木抹子等。

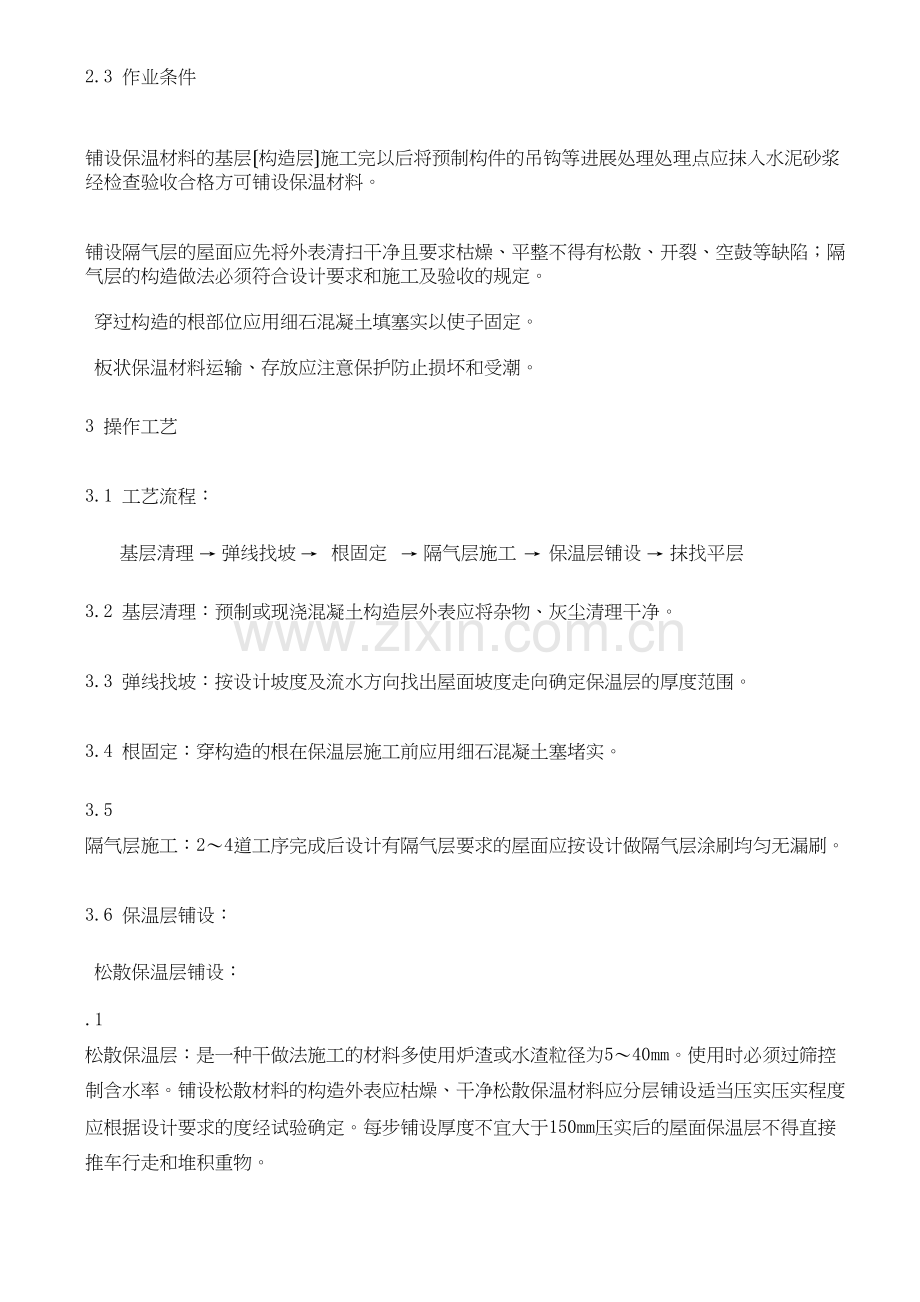

2.3 作业条件
铺设保温材料的基层〔构造层〕施工完以后将预制构件的吊钩等进展处理处理点应抹入水泥砂浆经检查验收合格方可铺设保温材料。
铺设隔气层的屋面应先将外表清扫干净且要求枯燥、平整不得有松散、开裂、空鼓等缺陷；隔气层的构造做法必须符合设计要求和施工及验收的规定。
穿过构造的根部位应用细石混凝土填塞实以使子固定。
板状保温材料运输、存放应注意保护防止损坏和受潮。
3 操作工艺
3.1 工艺流程：

基层清理
→
弹线找坡
→
根固定
→
隔气层施工
→
保温层铺设
→
抹找平层
3.2 基层清理：预制或现浇混凝土构造层外表应将杂物、灰尘清理干净。
3.3 弹线找坡：按设计坡度及流水方向找出屋面坡度走向确定保温层的厚度范围。
3.4 根固定：穿构造的根在保温层施工前应用细石混凝土塞堵实。
3.5 隔气层施工：2～4道工序完成后设计有隔气层要求的屋面应按设计做隔气层涂刷均匀无漏刷。
3.6 保温层铺设：
松散保温层铺设：
.1 松散保温层：是一种干做法施工的材料多使用炉渣或水渣粒径为5～40mm。使用时必须过筛控制含水率。铺设松散材料的构造外表应枯燥、干净松散保温材料应分层铺设适当压实压实程度应根据设计要求的度经试验确定。每步铺设厚度不宜大于150mm压实后的屋面保温层不得直接推车行走和堆积重物。
.2 松散膨胀蛭石保温层：蛭石粒径一般为3～15mm铺设时使膨胀蛭石的层理平面与热流垂直。
.3 松散膨胀珍珠岩保温层：珍珠岩粒径小于0.15mm的含量不应大于8。
板块状保温层铺设：
.1 干铺板块状保温层：直接铺设在构造层或隔气层上分层铺设时上下两层板块缝应错开外表两块相邻的板边厚度应一致。一般在块状保温层上用松散料湿作找坡。
.2 粘结铺设板块状保温层：板块状保温材料用粘结材料平粘在屋面基层上一般用水泥、石灰混合砂浆；聚苯板材料应用沥青胶结料粘贴。
整体保温层：
.1 水泥白灰炉渣保温层：施工前用石灰水将炉渣闷透不得少于3d闷制前应将炉渣或水渣过筛粒径控制在5～40mm。用机械搅拌一般配合比为水泥∶白灰∶炉渣为1∶1∶8铺设时分层、滚压控制虚铺厚度和设计要求的度应通过试验保证保温性能。
.2 水泥蛭石保温层：是以膨胀蛭石为集料、水泥为胶凝材料通常用普通硅酸盐水泥最低标为425膨胀蛭石粒径选用5～20mm一般配合比为水泥∶蛭石=1∶ 12加水拌合后用手紧握成团不散并稍有水泥浆滴下时为好。机械搅拌会使蛭石颗粒破损故宜采用人工拌合。人工拌合应是先将水与水泥均匀的调成水泥浆然后将水泥浆均匀地没在定量的蛭石上随泼随拌直至均匀。铺设保温层虚铺厚度为设计厚度的130用木点头拍实、找平注意泛水坡度。
4 质量
4.1 保证工程：
保温材料的强度、度、导热系数和含水率必须符合设计要求和施工及验收的规定；材料技术指标应有试验资料。
按设计要求及的规定采用配合比及粘结料。
4.2 根本工程：
松散的保温材料：分层铺设压实适当外表平整找坡正确。
板块保温材料：应紧贴基层铺设铺平垫稳找坡正确保温材料上下层应错缝并嵌填实。
整体保温层：材料拌合应均匀分层铺设压实适当外表平整找坡正确。
4.3 允许偏向工程见表10-l。
保温〔隔热〕层的允许偏向和检验 表10-l
项次
项 目
允许偏向 (mm)
检 查 方 法
1

无找平层
5

整体保温层外表平整度
有找平层
7
用2m靠尺和楔形尺检查

松散材料
+10δ/100

2
保温层厚度
整 体
-5δ/100
用钢针插入和尺量检查

板状材料
±5δ/100且不大于4

3
隔热板相邻上下差
3
用直尺和楔形塞尺检查
注：δ指保温层厚度。
5 成品保护
5.1 隔气层施工前应将基层外表的砂、土、硬块杂物等清扫干净防止降低隔气效果。
5.2 在已铺好的松散、板状或整体保温层上不得施工应采取必要措施保证保温层不受损坏。
5.3 保温层施工完成后应及时铺抹水泥砂浆找平层以保证保温效果。
6 应注意的质量问题
6.1 保温层功能不良：保温材料导热系数、粒径级配、含水量、铺实度等原因；施工选用的材料应到达技术控制度、保证保温的功能效果。
6.2 铺设厚度不均匀：铺设时不认真操作。应拉线找坡铺顺平整操作中应防止材料在屋面上堆积二次倒运。保证均质铺设。
6.3 保温层边角处质量问题：边线不直边槎不齐整影响找坡、找平和排水。
6.4 板块保温材料铺贴不实：影响保温、防水效果造成找平层裂缝。应严格到达和验评的质量严格验收理。
7 质量记录 本工艺应具备以下质量记录：

7.1 材料应试验度、导热系数。
7.2 松散材料应有粒径、度、级配资料。
7.3 材料应有出厂合格证。
7.5 质量验评资料。
