取水口工程监理实施细则.docx

编：XZ-CS-T-04

华润电力常熟第二发电厂3×600MW超临界机组工程
取水口工程监理施行细那么

孙兴槐

于 平

上海电力监理咨询
常熟工程监理部
2003-7-15

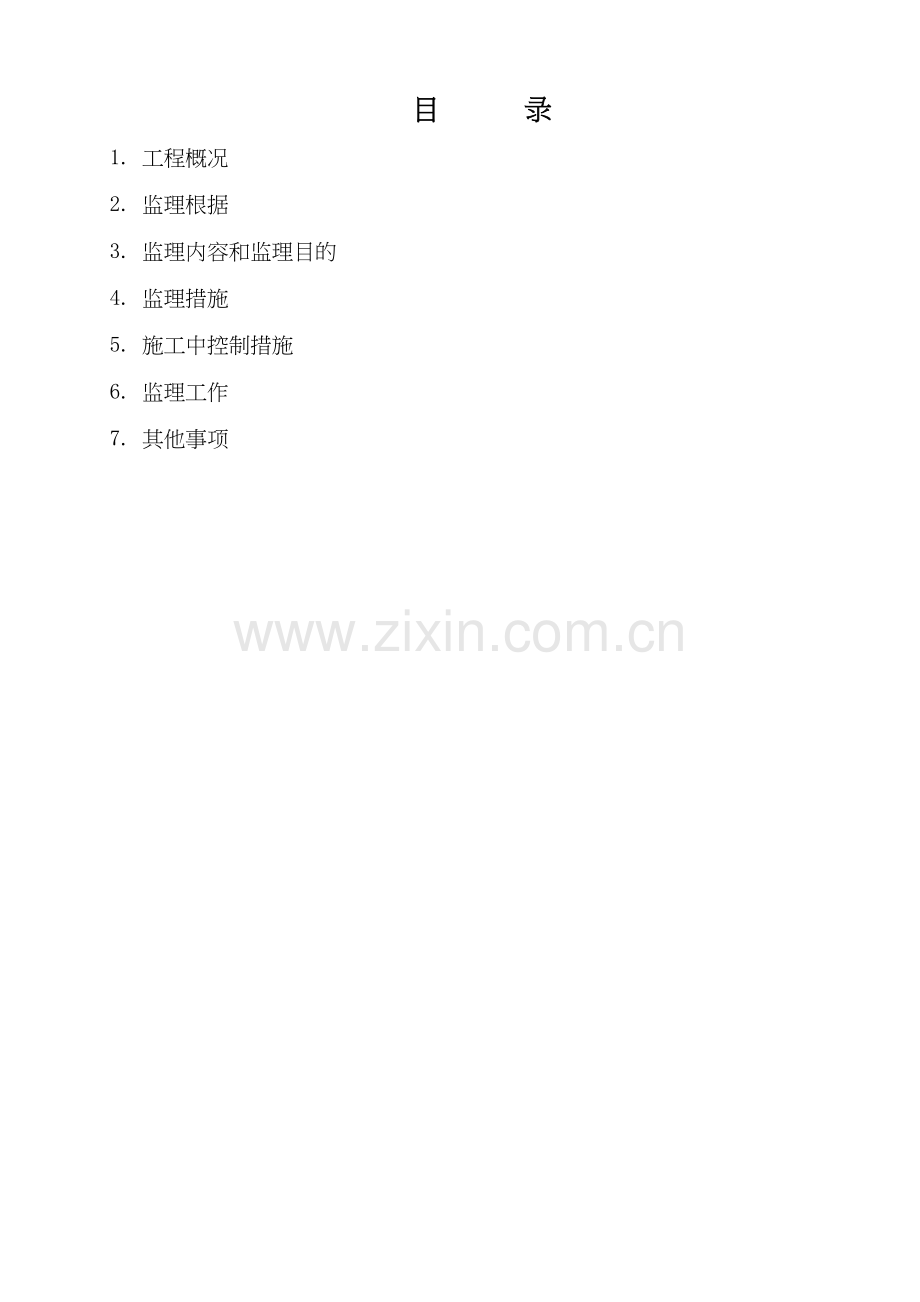

目 录
1. 工程概况
2. 监理根据
3. 监理内容和监理目的
4. 监理措施
5. 施工中控制措施
6. 监理工作
7. 其他事项

1. 工程概况
本工程为华润常熟第二发电厂3×600MW机组取水口工程主要工程包括循环水泵房井1座、盾沟工作井1座、隧道2根、分配水道6根等。
循环水泵房井分水泵房和过滤房平面尺寸42.6×36.8m埋深约-13.5m分配水道断面2.8×2.8m跨度为18m水道中心标高-5.6m。盾沟工作井平面尺寸30.2×15.2m埋深
-19.4m取水隧道2×700m内径φ4.5m水道中心标高-11.5m节长度0.93m每环有6组成取水竖内径1.54m标识塔根底采用钢桩桩顶标高为7.4m桩尖标高为-30.0m左右。

2. 监理根据
2.1. 建立与监理签订的?施工监理合同?
2.2. 监理编制的?监理规划?
2.3. 建立与施工签订的施工承包合同和有关
2.4. 工程工程的设计图纸、设计变更核定单和有关
2.5. 建质〔1994〕114?火电施工质量检验及平定?
2.6. ?电力建立施工及验收?建立工程篇〔SDJ69-87〕
2.7. 工程测量〔GB50036-93〕
2.8. 混凝土构造工程施工质量验收〔GB50204-2002〕
2.9. 混凝土质量控制〔GB501-92〕
2.10. 建筑抗震设计〔50011-2001〕
2.11. 建筑工程冬季施工JGJ184-97〕
2.12. 钢筋焊接与验收〔JGJ18-96〕
2.13. 混凝土强度检验评定〔GBJ107-87〕
2.14. 建立工程强迫性条文〔房屋建筑局部〕
2.15. 地下工程防水技术〔GB50108-2001〕
2.16. 港口工程钢构造设计JTJ283-99〕
2.17. 建立工成监理〔GB50319-2000〕
2.18. 或地方职能部门颁发的其他有效建筑施工、规程和规定
3. 监理内容和监理目的
3.1. 和建立与施工签订的施工承包合同所明确的目的一致；
3.2. 强化工程质量理质量到达土建分项工程合格率100工程优良率95以上质量总评“优良〞。
4. 监理措施
4.1. 施工前监理工作
4.1.1. 参加施工图交底组织施工图会审对图纸存在的问题、设计变更、工程联络单内容提出监理编制会审纪要；
4.1.2. 审查施工“开工报审表〞和工程工程的技术措施、施工方案；
4.1.3. 工作井下沉和盾构推进时对相邻构筑物采取保护措施对长江大堤的沉降和位移观测必须落实设计院制定出对大堤保护措施和方案；
4.1.4. 监控施工措施严格防止沉井下沉过程中突然下沉倾斜等现象确保施工平安严控沉井制作；
4.1.5. 盾构推进时对土体拭动较大应严监控长江大堤的沉降和稳定性右盾构推进过程中跟踪大堤沉降观测并将所测沉降数据及时反应有关指导；
4.1.6. 加强文明施工施工平安教育严控施工进程中突发事故发生施工过程中应有完好的预防措施施工方案；
4.1.7. 根据验评结合本工程实际情况分次审查土建专业〔工程质量验评划分表〕；
4.1.8. 检查施工土建试验室搅拌站及试验、测量、计量焊接等人员资质和施工特殊工种上岗证齐全情况催促施工完善理组织机构检查施工各项施工理制度；
4.2. 施工过程中监理工作。
4.2.1. 通过巡视、检查和旁站等手段有效监控施工质量、工程进度以到达预定目的；
4.2.2. 审查施工编制施工进度方案提出监理的；
4.2.3. 加强与设计的联络施工图交付进度是否满足施工进度；
4.2.4. 以动态控制对方案进度与实际施工进度进展比拟确保总工进度；
4.2.5. 严格按验标进展检验评定；
4.2.6. 对施工使用的原材料进展跟踪理对主要材料水泥、钢材和混凝土试块等进展见证取样对重要钢筋混凝土构造施工进展旁站监视确保混凝土工程施工质量。
4.3. 施工阶段质量控制
4.3.1 循环水泵房、盾沟工作井下沉前检验混凝土强度下节混凝土强度必须到达100上节混凝土强度到达75方可下沉缺一不可；
4.3.2 沉井下沉偏向要求：平面尺寸长宽允差±0.5且不大于50mm两对角线允差为100mm、井壁厚度允差±15mm沉井下沉时的程度位移不得超过100mm沉井最终的刃脚底标高不得超过100mm且上段井体不得大于下段井体尺寸沉井壁的垂直度误差不大于
1‰；
4.3.3 水力机械出口盾沟施工隧道工程应按照?上海政工程质量检验评定?有关隧道工程质量评定考核施工质量要求如下盾沟推进圆环高程和轴线控制允许偏向
±100mm片拼装相邻环片允许高差15mm。
5. 控制措施
5.1. 土方及砂垫层监理要求
5.1.1 检查土方开挖放线是否正确适当；
5.1.2 检查井点布置是否符合施工方案要求；
5.1.3 砂垫层铺设是否分层实度及厚度作为持力层必须经过计算确定。
5.1.4 混凝土垫层厚度外表平整度必须按设计要求施工。
5.2. 模板工程监理要求：
5.2.1. 监视检查模板的尺寸、高度、形状、位置是否正确。
5.2.2. 检查模板的支撑系统及模板的封性脱模剂涂刷是否正确。
5.2.3. 模板严禁用废机油脱模剂模板缝隙模板与构造层缝隙严禁用水泥纸袋蛇皮袋或其他杂物填塞。
5.3. 钢筋工程监理要求：
5.3.1 检查钢筋的规格、品种、数量钢筋所在位置形状钢筋间距和钢筋保护层的厚度是否符合施工图纸的要求。
5.3.2 严格控制钢筋焊接塔接电渣压力焊和绑扎的质量。
5.3.3 检查钢筋外表清洁度。
5.3.4 墙、板、柱、大梁钢筋排到必须采取限位措施绑扎牢靠以防砼浇筑时钢筋偏位。
5.4. 混凝土工程监理要求：
5.4.1 查验施工准备情况模板钢筋验收情况材料施工设备准备情况施工组织落实情况。
5.4.2 查验技术交底情况劳动力安排落实情况。
5.4.3 查验混凝土配合比监视混凝土试块制作和坍落度的测试工作。
5.4.4 浇筑混凝土必须获得隐蔽工程签证认可前方可进展对于重要混凝土构造工程实行旁站监理随时检查混凝土配合比试块制作坍落度并做好旁站记录。
5.4.5 混凝土浇筑后外表应复盖遮盖物按规定进展养护以防暴晒、暴冻保证混凝土质量。
5.4.6 拆模应按规定时间拆模不得提早拆模如需回填须得监理认可。
5.4.7 对于拆模后如混凝土外表出现异常情况施工不得修补必须经有关部门会诊得出统一后才能处理混凝土外表
5.4.8 对于施工缝处理必须凿毛清洗干净在接缝处应铺设一层同级别水泥浆砂浆后然后浇筑混凝土。
5.4.9 查验砼养护情况
5.5. 施工应严格按照设计图纸进展施工监理亦严格按设计图纸进展监理查验施工如需修改图纸时必须填写修改申请单并由建立专工签字、设计代表签字后才可按申请单施工；
5.6. 施工必须提早24小时提出分项工程报验单必须备有自检资料质量保证资料查验合格并经监理签证后才能进展下道工序施工；
5.7. 监理对质量事故及不符合分项查验要求的处理
5.8. 发生质量事故后以监理工程师单报送有关及时组织有关对事故进展分析确定处理方案并组织施行做好文字记录整理归档备查。
5.9. 施工过程中不符合设计图纸及施工或不符合分项整改后必须重新检验然后签证备案归档。
5.10. 如上条施工整改无效时可以发出经总监理师签发的工程〔或部份工程〕暂停施工单。
5.11. 不按审查图纸施工。
5.12. 发现隐蔽工程未经检验签证。
5.13. 对存在质量事故整改措施不得力。
5.14. 发生重大质量、平安事故或存在重大质量平安事故隐患。
5.15. 其停工或部份停工工程需复工时施工提出“复工申请〞经监理检查后认可下达复工方可复工。
6. 监理工作：
6.1 监理人员必须遵循监理规定的“竭诚为主业、科学、公正地理工程建立工程控制工程造价加快工程进度保证工程质量 进步经济效益为宗旨〞以尽心效劳的精开展工作。
6.2 监理人员必须严格遵守监理制订的各项规章制度进展监理工作严格按、规程及设计交接和设计图纸要求上级指导要求处理施工生问题。
6.3 在处理工程生问题时应坚持公正和公平的立场对有关方面提出的提出的建议、判断应持科学的态度合理解决问题。
6.4 施工质量要做到“百年大计〞工程平安质量应贯彻“预防为主〞平安第一的原那么做到六个坚持。
6.4.1. 坚持现场无平安措施不施工。
6.4.2. 坚持做到不合格材料器材、成品不得用于工程。
6.4.3. 坚持持证上岗无证人员不得上岗。
6.4.4. 坚持做到没有施工技术措施不准开工。
6.4.5. 坚持上道工序未经历收签证下道工序不得施工。
6.4.6. 坚持技术资料不齐全不正确不得移交。
6.5 现场监理工作以巡视为主对重要施工工程进展旁站并及时做好旁站记录。
6.6 坚持每天填写“监理日记〞其内容及时、反映现场情况。
6.7 工程施工完毕催促施工汇总工程施工资料监理应催促施工整理开工图纸和施工有关资料并审核图纸资料完好性在规定日交甲方归档。
6.8 工程工程开工后编写工程总结。
6.9 内容总结

6.10 （1）以动态控制对方案进度与实际施工进度进展比拟确保总工进度
（2）拆模应按规定时间拆模不得提早拆模如需回填须得监理认可
（3）坚持上道工序未经历收签证下道工序不得施工
（4）坚持每天填写“监理日记〞其内容及时、反映现场情况
