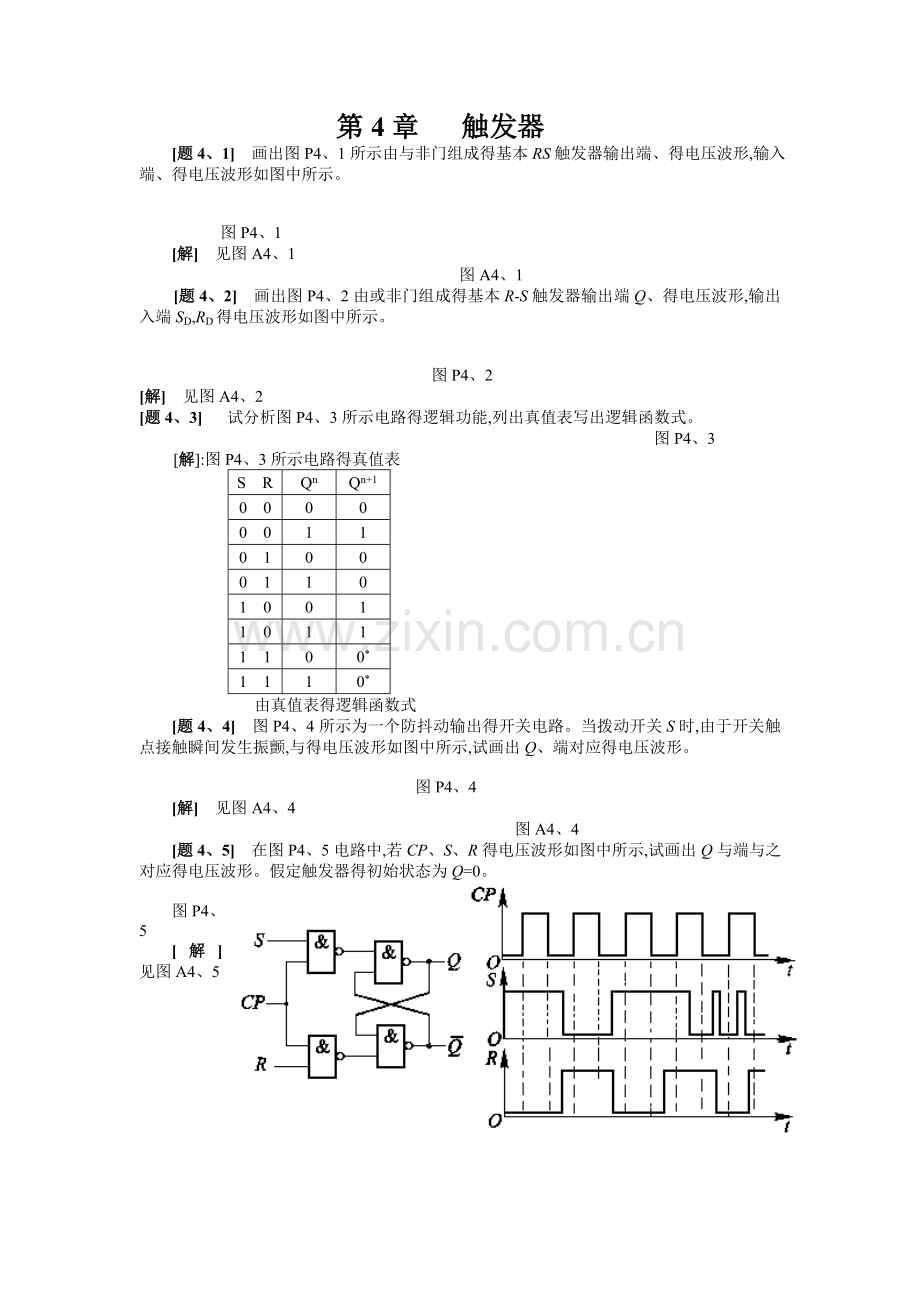

第4章 触发器题4、1 画出图P4、1所示由与非门组成得基本RS触发器输出端、得电压波形,输入端、得电压波形如图中所示。 图P4、1解 见图A4、1图A4、1题4、2 画出图P4、2由或非门组成得基本R-S触发器输出端Q、得电压波形,输出入端SD,RD得电压波形如图中所示。图P4、2解 见图A4、2题4、3 试分析图P4、3所示电路得逻辑功能,列出真值表写出逻辑函数式。图P4、3解:图P4、3所示电路得真值表S RQnQn+10 0000 0110 1000 1101 0011 0111 100*1 110*由真值表得逻辑函数式 题4、4 图P4、4所示为一个防抖动输出得开关电路。当拨动开关S时,由于开关触点接触瞬间发生振颤,与得电压波形如图中所示,试画出Q、端对应得电压波形。图P4、4解 见图A4、4图A4、4题4、5 在图P4、5电路中,若CP、S、R得电压波形如图中所示,试画出Q与端与之对应得电压波形。假定触发器得初始状态为Q=0。图P4、5解 见图A4、5图A4、5题4、6 若将同步RS触发器得Q与R、与S相连如图P4、6所示,试画出在CP信号作用下Q与端得电压波形。己知CP信号得宽度tw = 4 t Pd 。t Pd为门电路得平均传输延迟时间,假定t Pdt PHLt PLH,设触发器得初始状态为Q=0。图P4、6图A4、6 解 见图A4、6题4、7 若主从结构RS触发器各输入端得电压波形如图P4、7中所给出,试画Q、端对应得电压波形。设触发器得初始状态为Q=0。图P4、7解 见图A4、7 图A4、7题4、8 若主从结构RS触发器得CP、S、R、各输入端得电压波形如图P4、8所示,。试画出Q、端对应得电压波形。图P4、8解 见图A4、8 图A4、8题4、9 已知主从结构JK触发器输入端J、K与CP得电压波形如图P4、9所示,试画出Q、端对应得电压波形。设触发器得初始状态为Q = 0。图P4、9解见图A4、9图A4、9题4、10 若主从结构JK触发器CP、J、K端得电压波形如图P4、10所示,试画出Q、端对应得电压波形。图P4、10解 见图A4、10图A4、10题4、11 己知维持阻塞结构D触发器输入端得电压波形如图P4、11所示,试画出Q、端对应得电压波形。图P4、11解 见图A4、11图A4、11题4、12 已知CMOS边沿触发结构JK触发器各输入端得电压波形如图P4、12所示,试画出Q、端对应得电压波形。图P4、12解 见图A4、12图A4、12题4、13 设图P4、13中各触发器得初始状态皆为Q=0,试画出在CP信号连续作用下各触发器输出端得电压波形。图P4、13解 见图A4、13图A4、13题4、14 试写出图P4、14(a)中各电路得次态函数(即、)与现态与输入变量之间得函数式,并画出在图P4、14(b)给定信号得作用下Q1、Q2、Q3、Q4得电压波形。假定各触发器得初始状态均为Q=0。解 电路驱动方程为:,;,;代入特性方程,得状态方程:根据状态方程画波形,见图A4、14。 图A4、14题4、15 在图P4、15所示主从结构JK触发器电路中,己知CP与输入信号T得电压波形如图所示,试画出触发器输出端Q与得电压波形,设触发器得起始状态为Q=0。图P4、15解 见图A4、15图A4、15题4、16 在图P4、16电路中,已知输入信号得电压波形如图所示,试画出与之对应得输出电压得波形。触发器为维持阻塞结构,初始状态为Q=0。(提示:应考虑触发器与异或门得传输延迟时间。)图P4、16解 见图A4、16图A4、16题4、17 在图P4、17得主从JK触发电路中,CP与A得电压波形如图中所示,试画出Q端对应得电压波形。设触发器得初始状态为Q = 0。图P4、17解 见图A4、17图A4、17题4、18 图P4、18所示就是用CMOS边沿触发器与或非门组成得脉冲分频电路。试画出在一系列CP脉冲作用下,Q1、Q2与Z端对应得输出电压波形。设触发器得初始状态皆为Q = 0。图P4、18解 见图A4、18图A4、18题4、19 图P4、19所示就是用维持阻塞结构D触发器组成得脉冲分频电路。试画出在一系列CP脉冲作用下输出端Y对应得电压波形。设触发器得初始状态均为Q = 0。图P4、19解 见图A4、19图A4、19题4、20 试画出图P4、20电路输出Y、Z得电压波形,输入信号A与时钟CP得电压波形如图中所示,设触发器得初始状态均为Q = 0。 图P4、20解 ; 波形见图A4、20。图A4、20题4、21 试画出图P4、21电路输出端Q2得电压波形。输入信号A与CP得电压波形与上题相同,假定触发器为主从结构,初始状态均为Q = 0。图P4、21解 ; 波形见图A4、21。图 A4、21题4、22 试画出图P4、22电路在一系列CP信号作用下Q1、Q2、Q3端输出电压得波形,触发器为边沿触发结构,初始状态为Q = 0。图P4、22解 波形见图A4、22。 图A4、22题4、23 试画出图P4、23电路在图中所示CP、信号作用下Q1、Q2、Q3得输出电压波形,并说明Q1、Q2、Q3输出信号得频率与CP信号频率之间得关系。图P4、23解波形见图A4、23。 图A4、23若CP得频率为,则Q1、Q2、Q3得频率分别为、。
