桥梁工程中后张法预应力施工技术.docx

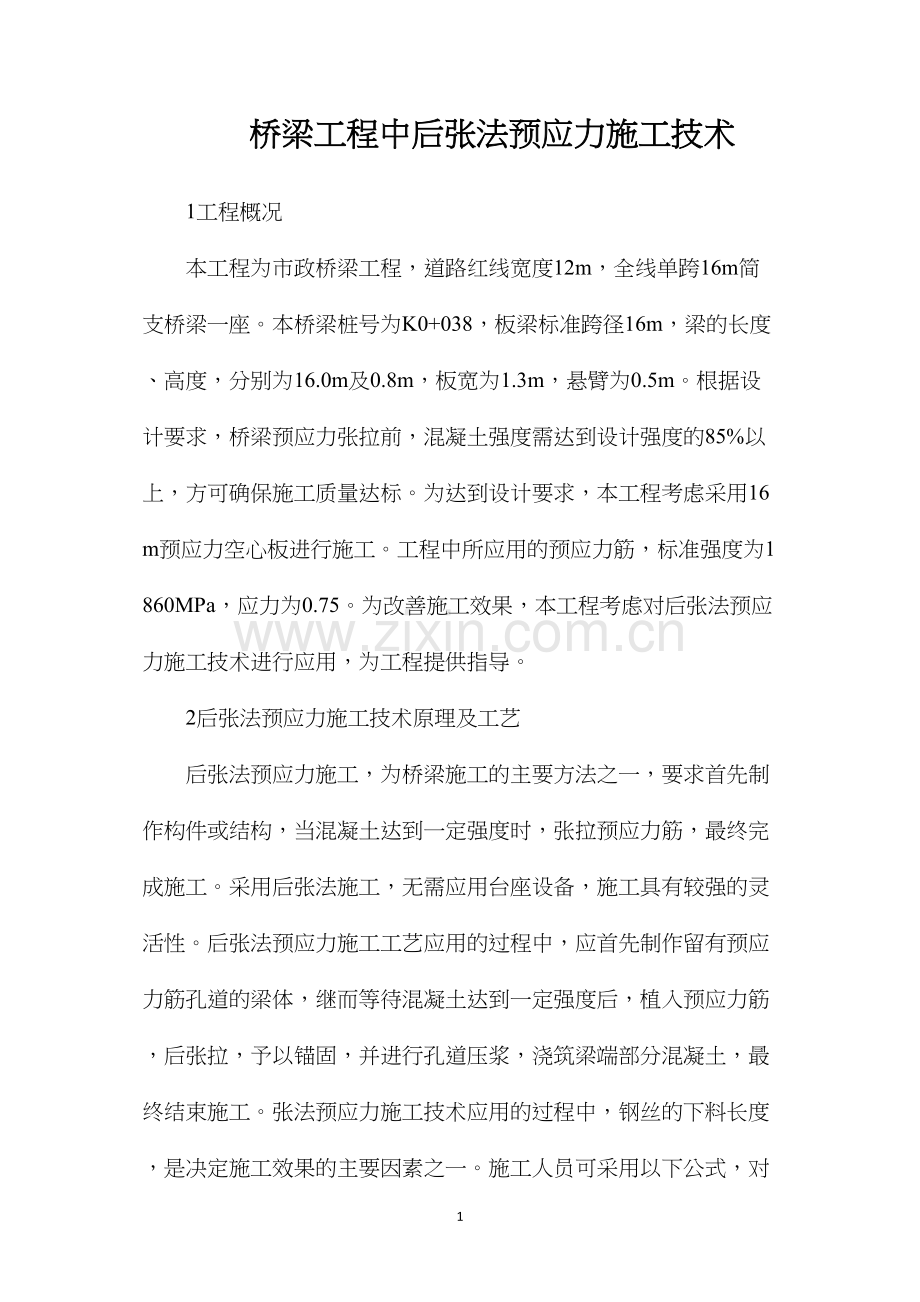

桥梁工程中后张法预应力施工技术1工程概况本工程为市政桥梁工程，道路红线宽度12m，全线单跨16m简支桥梁一座。本桥梁桩号为K0+038，板梁标准跨径16m，梁的长度、高度，分别为16.0m及0.8m，板宽为1.3m，悬臂为0.5m。根据设计要求，桥梁预应力张拉前，混凝土强度需达到设计强度的85%以上，方可确保施工质量达标。为达到设计要求，本工程考虑采用16m预应力空心板进行施工。工程中所应用的预应力筋，标准强度为1860MPa，应力为0.75。为改善施工效果，本工程考虑对后张法预应力施工技术进行应用，为工程提供指导。2后张法预应力施工技术原理及工艺后张法预应力施工，为桥梁施工的主要方法之一，要求首先制作构件或结构，当混凝土达到一定强度时，张拉预应力筋，最终完成施工。采用后张法施工，无需应用台座设备，施工具有较强的灵活性。后张法预应力施工工艺应用的过程中，应首先制作留有预应力筋孔道的梁体，继而等待混凝土达到一定强度后，植入预应力筋，后张拉，予以锚固，并进行孔道压浆，浇筑梁端部分混凝土，最终结束施工。张法预应力施工技术应用的过程中，钢丝的下料长度，是决定施工效果的主要因素之一。施工人员可采用以下公式，对钢丝下料长度进行计算：L=L0+L1上述公式中，L0代表孔道长度，L1代表固定端与张拉端钢丝长度。3市政桥梁工程中后张法预应力施工技术的应用方法与效果3.1施工技术的应用方法3.1.1预应力钢材的选择为提高工程的施工质量，合理选择预应力钢材是关键。钢材购买完成后，应给予抽样检查。检查结果表明质量合格者，方可入场。入场后的钢材，需存放于仓库中，仓库需防雨，且通风良好1。钢材不得放置于地面，离地高度应20mm。预应力筋施工所用的钢绞线，应具有松弛度低、强度高的特点。钢绞线的表面，不得存在污渍，以免影响工程的施工效果。为确保钢绞线质量达标，施工人员同样应对其进行抽检。抽检时，应重点对其抗拉强度、弹性模量、松弛率等指标进行观察。存在一项不合格，则全盘报废。3.1.2锚固体系与波纹管本工程施工所用的锚固体系，由锚板、螺旋筋等部分构成。锚固体系入场时，需进行验收。验收合格后，方可允许入场。检查期间，锚固的硬度指标应予以重复检验，避免参数出现误差。选择波纹管的过程中，确保其弯曲半径、荷载等指标无异常是关键2。本工程施工所用波纹管，最小弯曲半径应为30mm。确保上述参数达标，可避免波纹管于弯曲的过程中被损坏。工程所用波纹管，轴向拉力应达到2500N。波纹管抗集中荷载应至少为1000N，以将变形量控制在0.18d以内，确保工程质量质量达标。3.1.3铺筋施工工程施工期间，施工人员需首先采用钢筋将支架固定，继而给予绑扎。工程所用波纹管，应以“U型”为主。铺设前，应首先检查波纹管，判断有无截断、胶带缠绕等现象。发现上述现象，需立即处理。铺管的过程，应自一端开始进行，使空心管穿入空心板。此后，两端需采用胶带封裹。埋件安装时，应首先采用铁丝对波纹管以及支架筋进行固定。锚具排列的过程中，应考虑预应力筋的设计特点。穿钢绞线的过程，应与铺管的过程一同进行。灌浆孔设计时，施工人员可于波纹管上开25mm小孔，覆盖海绵，后连接硬塑料管，便于灌浆。3.1.4混凝土浇筑为提高工程的施工质量，对混凝土浇筑质量进行控制较为重要。本工程于浇筑前，对波纹管破损情况进行了检查，未发现存在破损。混凝土浇筑的过程中，振捣过程应避免对波纹管造成影响，以免导致波纹管表面受损，导致漏浆问题发生。为提高施工质量，混凝土必须捣实。钢筋密集的区域，应重点给予重视。通常情况下，振捣所用的振动棒，包括4cm及2cm两种规格。如工程无法应用4cm规格的振动棒，则应改为应用2cm规格的设备进行补插振捣。混凝土振捣结束后，施工人员应重点对其进行养护，避免混凝土因水分蒸发而发生裂缝等病害。3.1.5预应力筋张拉参数计算为提高预应力筋张拉质量，应首先对相应参数进行计算3。预应力筋张拉力计算公式如下：Pp=P1-e-（kx+）/kx+准上述公式中，Pp代表平均张拉力，O代表张拉力，x代表孔道长度，准代表孔道切线夹角，k与为常数。预应力筋张拉流程参数确定后，施工人员需将上述数据应用到施工过程中，以之为基础，完成预应力筋张拉工作。3.1.6预应力筋张拉方法预应力筋张拉的过程，是在应用张拉机械的基础上，使机械作用于预应力筋之上，使预应力筋作用于空心板上，最终建立起预应力的过程。施工期间，应谨慎操作，确保参数无异常，方可保证施工质量达标。张拉前，施工人员应按照混凝土强度报告，对混凝土强度参数进行控制。此后，应拆除断模，清理埋件面的水泥浆，后妥善安装锚板，准备张拉。张拉期间，施工人员应搭设工作平台，平台周围需做好安全措施，确保施工安全。本工程预应力张拉所应用的方法，以双控法为主。采用上述方法施工，可满足工程对施工质量的需求。3.1.7孔道灌浆与锚具封裹本工程中，孔道灌浆与锚具封裹的方法如下：灌浆前，施工人员应首先确定水灰比，继而对灌浆孔进行清理，并对泌水孔进行控制。水泥浆搅拌的地点，应位于施工现场附近，以便于使用。预应力钢材施工的过程中，预应力筋张拉完成后，需及早灌浆。压浆时，应自一端向另一端开始。本工程制浆过程中所用的材料，以普通硅酸盐水泥为主。为达到抗裂的目的，可将IM-3型高效增强剂加入至浆液中，改善防渗以及防裂性能，改善施工效果。锚具封裹的过程中，施工人员应对外露的钢绞线进行保护，不得存在外力撞击。3.2施工技术的应用效果为评估后张法预应力施工技术在市政桥梁施工中的应用效果，本工程于施工完成后，对施工效果进行了观察。结果显示，本工程施工质量达标。工程验收期间，未见任何质量问题。桥梁投入使用1年后，工程再次对桥梁质量进行检验，未见裂缝等病害发生。本工程预计工期为1年，实际施工时间较预计时间缩短了2个月。表明，后张法预应力施工技术的应用，可缩短市政桥梁工程的工期。4结论综上所述，本工程采用后张法预应力施工技术进行市政桥梁施工，不仅缩短了工期，且提高了施工质量，取得了满意的效果。未来，各市政桥梁工程可参考本工程的经验，妥善选择钢材及波纹管，在此基础上，加强对铺筋、混凝土浇筑、预应力筋张拉、孔道灌浆与锚具封裹等施工过程的重视，为桥梁使用寿命的延长提供保证。内容总结（1）桥梁工程中后张法预应力施工技术1工程概况本工程为市政桥梁工程，道路红线宽度12m，全线单跨16m简支桥梁一座（2）3市政桥梁工程中后张法预应力施工技术的应用方法与效果3.1施工技术的应用方法3.1.1预应力钢材的选择为提高工程的施工质量，合理选择预应力钢材是关键（3）3.1.4混凝土浇筑为提高工程的施工质量，对混凝土浇筑质量进行控制较为重要（4）采用上述方法施工，可满足工程对施工质量的需求6
