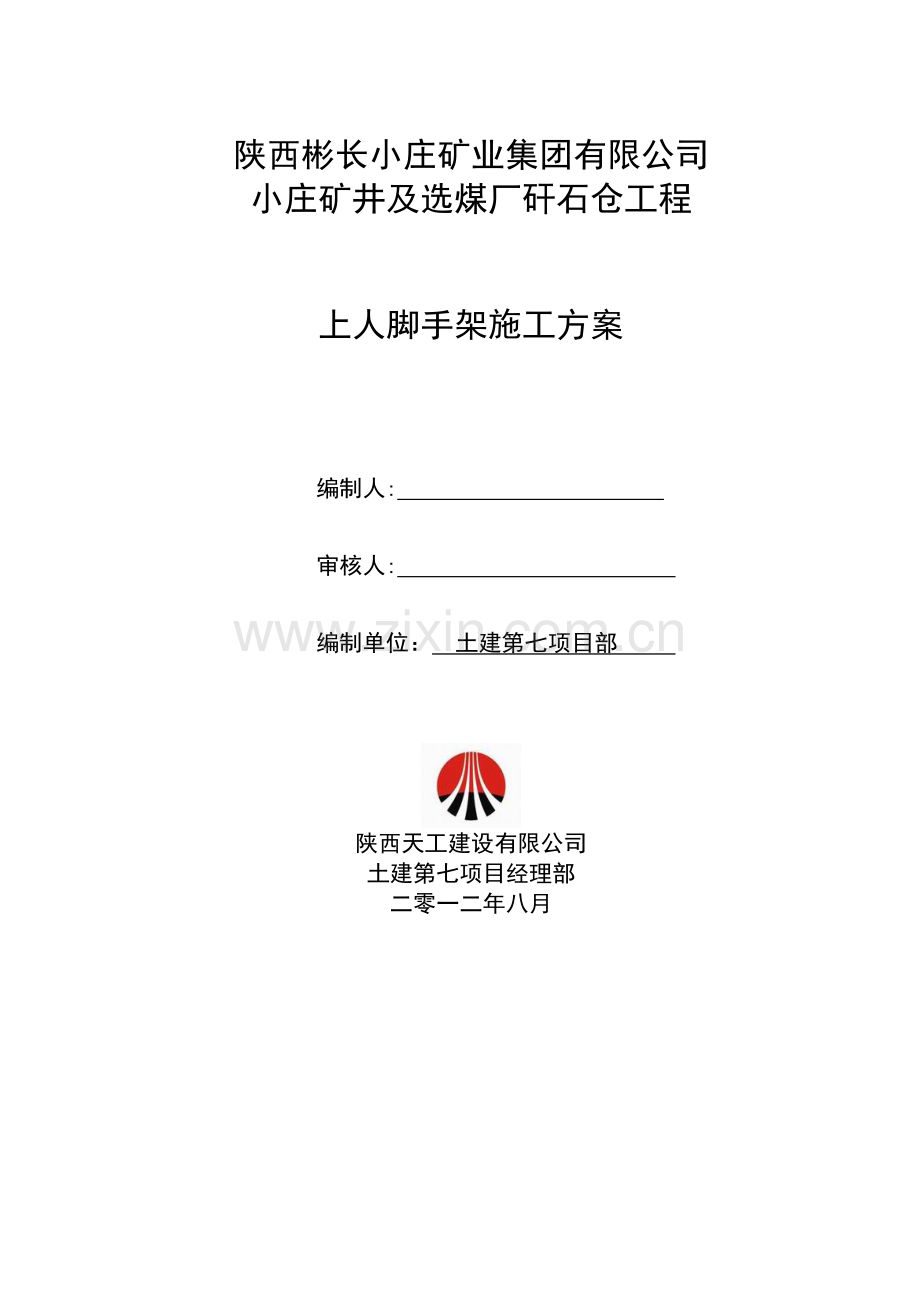

陕西彬长矿业集团有限公司小庄矿井选煤厂原煤仓预应力工程施工方案

陕西彬长小庄矿业集团有限公司
小庄矿井及选煤厂矸石仓工程

上人脚手架施工方案

编制人:
审核人:
编制单位： 土建第七项目部

陕西天工建设有限公司
土建第七项目经理部
二零一二年八月

陕西天工建设有限公司 第 10 页 共 13 页
陕西彬长集团小庄矿业有限公司小庄矿井选煤厂矸石仓工程 上人脚手架施工方案

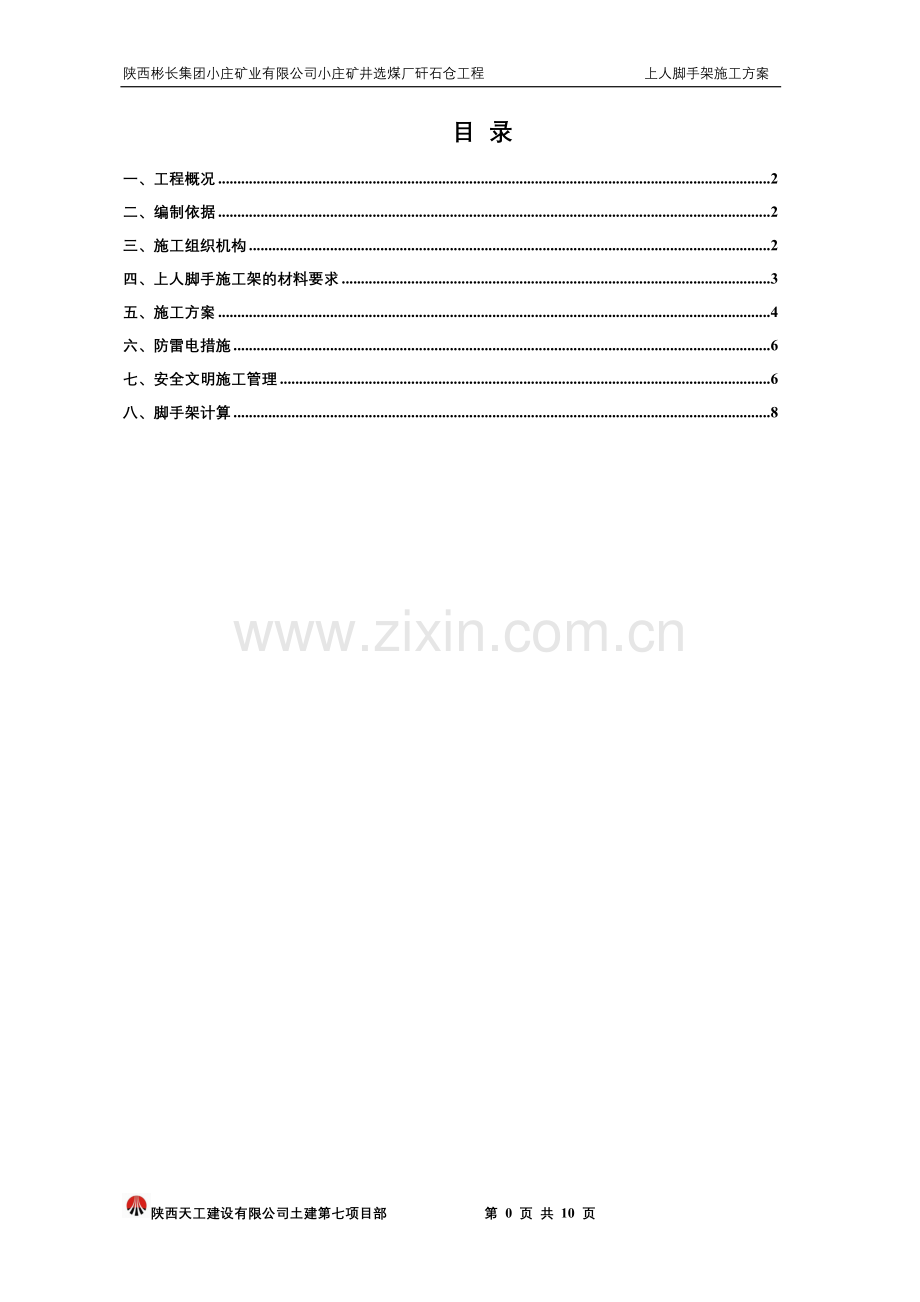

目 录
一、工程概况 2
二、编制依据 2
三、施工组织机构 2
四、上人脚手施工架的材料要求 3
五、施工方案 4
六、防雷电措施 6
七、安全文明施工管理 6
八、脚手架计算 8

陕西天工建设有限公司土建第七项目部 第 3 页 共 10 页

矸石仓上人架施工方案
一、工程概况
本工程为钢筋混凝土筒仓，内径均为15m；以钢筋混凝土柱和内外筒壁为仓体的支承结构，仓壁部分为筒体结构。仓上位框筒结构，仓壁250mm，结构设计使用年限为50年，结构安全等级二级。
本工程质量要求达到《建筑工程施工质量验收统一标准》及国家相关土建工程质量验收规范和标准的合格标准。
二、编制依据
《建筑施工扣件式脚手架技术规范》 (GB50113-2011)
《建筑工程施工质量验收统一标准》 (GB50200—2001)
《建筑施工高处作业安全技术规范》 （JGJ 80-91）
《建筑施工安全检查标准》 （JGJ 59-99）
国务院颁布《建筑工程安全生产管理条例》
建设部关于《建筑工程预防高处坠落事故若干规定》
参考《建筑施工手册》（缩印本第4版，2003.9）
三、施工组织机构
见下页

项目经理 马福成

技术负责人 张斌
项目副经理 张宝华

资料
员

周艳明
安全
员

赵锦录

安全
员

黄金虎

质量
员

奚坤朋

材
料
员

马杰超
预
算
员

杜玉莹
库管
员

李新华
施
工
员

张

鸿

脚手架施工班组

四、上人脚手施工架的材料要求
4.1钢管：
ф48×3.5焊管，材质为Q235-A
4.1.1表面锈蚀深度≤0.5mm，超过规定不得使用；立杆、纵向平杆长度4～6.5m，横向平杆长度1.5～2.2m，搭设前必须涂刷黄色防锈漆，剪刀撑为黑黄相同。
4.1.2钢管弯曲变形应符合下述规定：
端部（L≤1.50m）弯曲 ≤5.0mm
立杆弯曲3.0＜L≤4.0m ≤12mm
4.0＜L≤6.5m ≤20mm
水平杆、斜杆弯曲
L≤6.5m ≤30mm
4.2扣件
4.2.1选用可锻铸铁制造的扣件，其材质应符合GB5831《钢管脚手架扣件》的规定。扣件不能有裂纹、气孔、砂眼等铸造缺陷，脆裂、变形、滑丝的扣件、螺栓应一一清查筛选并经过防锈蚀处理。
4.2.2新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。
4.2.3旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4.2.4扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧十接触良好，扣紧钢管时，开口最小距离≤5mm。
4.2.5扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。
4.2.6当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
4.2.7新、旧扣件表面均应进行防锈处理。
4.3围护及封闭件
密目式安全网公称尺寸1.5×6.0m，目数2000目/100cm2,质量应符合GB5725-85规定。底层和作业层满铺竹架板，挡脚板用1.8×200宽胶木板制作，外露面涂刷黑黄相间油漆。
五、施工方案
5.1、上人架搭设采用搭设要求
5.1.1上人架的结构尺寸按JGJ130-2011、J84-201（2002年版）规范6.1.1条中三步三跨Lb≤1.05m,h≤1.50m, La≤1.50m。
5.1.2水平杆
（1）纵横向水平杆均设置在立杆内侧，单根长度＞4.50m。
（2）采用竹脚手扳，两根纵向水平杆应用直角扣件固定在横杆上；
5.1.3竹脚手板应按其主竹筋垂直于横向水平杆方向铺设，且采用对接平铺，两端应用直径1.2mm的镀锌钢丝固定在横向水平杆上。
5.1.5立杆
（1）每根立杆底部应设置垫板。
（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距垫板面＜200mm的立杆上；横向扫地杆应用直角扣固定在纵向扫地杆下方的立杆上。
（3）立杆接长必须采用对接扣件连接。
（4）在上人架的四个角及斜道中部分别采用双立杆搭设。
5.1.6连墙件
地下部分外架无法设置连墙件，因此搭设抛撑临时支撑。抛撑采用6.0m的单根钢管，与脚手架用旋转扣件连接，与地面的倾角为 45°～60°之间，连接点至主节点的距离＜300mm。筒仓滑模施工时从自然地坪开始每间隔3m分别在两个筒仓上预埋100*100*10钢板各2块，待出模后焊接短钢管用架管与架体采用转向扣件连接牢固，以防止架体倾斜；分别在筒仓+12.000m、+24.000m再设置两个直径20的圆钢筋吊环，分别4根采用6分钢丝绳分别与架体进行拉结，进行卸载和垂直控制，保证架体稳定。
5.1.7剪刀撑
（1）本工程均在上人架外侧里面的四个面各设置一道剪刀撑，由底至顶连续设置。
（2）剪刀撑斜杆与地面的倾角为45°。
（3）剪刀撑斜杆接长采用搭接，接长≥1.00m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接杆端的距离≥100mm。
（4）剪刀撑斜杆采用旋转扣件固定在与之相交的横向水平杆伸出端或立杆上。扣件中心到主节点的距离≤150mm。
5.2、人行斜道
（1）斜道的型式采用之字型。
（2）斜道宽度＞1.0m，坡度＜1：3，拐弯处应设休息平台；斜道应附着外架，两侧及外围均设栏杆及挡脚板。
（3）斜道的竹脚手板上每隔300mm设一根防滑木条，厚度为20～30mm。
5.3架体施工
（1）项目部技术负责人应按批复后的方案，向架设和使用人员进行技术交底。
（2）应按要求对钢管、扣件、竹夹板进行检查验收，不合格产品不得使用。
（3）搭设前清除场地杂物，平整场地，并使用排水畅通。
（4）架基础应进行验收，合格后按方案进行放线、定位。
（5）垫板采用5cm木板，强度为24N/mm2。
（6）开始搭设立杆时，应在架体的四面均设置一根抛撑。
（7）严禁将Ø48与Ø51的钢管混合使用。
（8）剪刀撑应随立杆，纵向和横向水平杆等同步搭设。
5.4扣件安装
（1）扣件规格必须与钢管外径Ø48相同。
（2）螺栓拧紧力矩，不应小于40N/m，且不应大于65 N/m。
（3）在主节点处，固定纵、横向水平杆、剪刀撑等用的直角扣件，旋转扣件的中心点的相互距离≤150mm。
（4）对接扣件开口应朝上或朝内。
（5）各杆件端头伸出扣件盖板边缘的长度≥100mm。
5.5休息平台栏杆和挡脚板
（1）栏杆和挡脚板均应搭设在外立杆内侧。
（2）中栏杆居中设置(h/2)
（3）挡脚板高度≥180mm，用铅丝固定两头。
六、防雷电措施
本工程脚手架接地、避雷措施暂不实施，根据《施工现场临时用电安全技术规范》（JGJ 46-2002）标准规定.
本工程通过仓壁内的预埋钢板与上人架体的大横杆连通、接地线与仓壁的竖向钢筋连成一体传递给基础的接地体连接的措施。
七、安全文明施工管理
7.1脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的架子工。上岗人员应定期体检，合格者方可持证上岗。
7.2搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋.
7.3作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、揽风绳、泵送混凝土输送管等固定在脚手架上，严重悬挂起重设备。
7.4当有雾、雨天气时应停止作业，五级风以上不得进行脚手架的搭设和拆除。
7.5在脚手架使用期间严禁拆除下列杆件：
主节点的纵横水平杆，纵横扫地杆。
7.6在脚手架上进行电气焊作业必须有防火措施和专人看守。
7.7脚手架搭设的安全技术措施
7.7.1脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。
7.7.2 搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。
7.7.3未完成脚手架在每日收工前，一定要确保架子稳定。
7.7.4 脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。
7.7.5 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后方可使用。
7.8 脚手架拆除的安全技术措施
7.8.1 脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。
7.8.2 拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。
7.8.3 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置情况，凡能提前拆除的尽量拆除掉。
7.8.4 拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。
7.8.5 拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。
7.8.6 拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
7.8.7 每天拆架下班时，不应留下隐患部位。
7.8.8 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
7.8.9 在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。
7.8.10 所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。
7.8.11 所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。
7.8.12 拆除的零配件要装入容器内，用塔吊吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。
7.8.13 六级风以上（含六级）时停止拆除脚手架施工。
7.9 加强技术复合工作，确保施工过程严格按照本方案施工。强化安全管理，在做好安全技术交底的同时切实加强现场的安全监督工作。外挑架严禁超载堆料。加强对架子工的安全教育，必须严格按照规范操作，执行本施工方案的规定，高空作业必须系好安全带。在使用阶段注意以下事项：
1、防漏电：各种电线严禁直接缠绕或绑扎在脚手架上，电线和电动工具必须与架子接触时应有可靠的绝缘措施．
2、防火：由于采用竹夹板脚手板，不准在脚手架上进行明火作业．电焊操作时要有人看护，防止火星点燃。
3、夜间照明：夜间施工时应设置足够的的照明灯具，不得有死角，无照明楼层的外架禁止上人。
4、严禁施工人员在外架上嬉戏、打闹、追逐，严禁酒后上架施工作业。
八、脚手架计算
1、脚手架的荷载传递：由脚手板传递给水平杆，由水平杆通过扣件传递给立杆、底座，最后传递给地面。
2、脚手架施工荷载计算：
本斜道为21根立杆，步距1.2米，高34米，脚手采用竹架板配合短木方做为踏步，剪刀撑45度角四面布置，连墙件两步设一道。计算底部脚手架稳定性。
计算：
1、恒荷载：脚手架自身重力Gk =195KN，活载标准值Qk=28KN

2、风荷载标准值：

查表5-6《建筑施工手册》得；由《建筑结构荷载规范》表6.2.1中查得 （离地面5米），则有

3、稳定性系数
查表5-16，，，由表5-18查得，
4、验算稳定：

上人斜道稳定性满足要求。
