桥式架子安全技术操作规程.docx

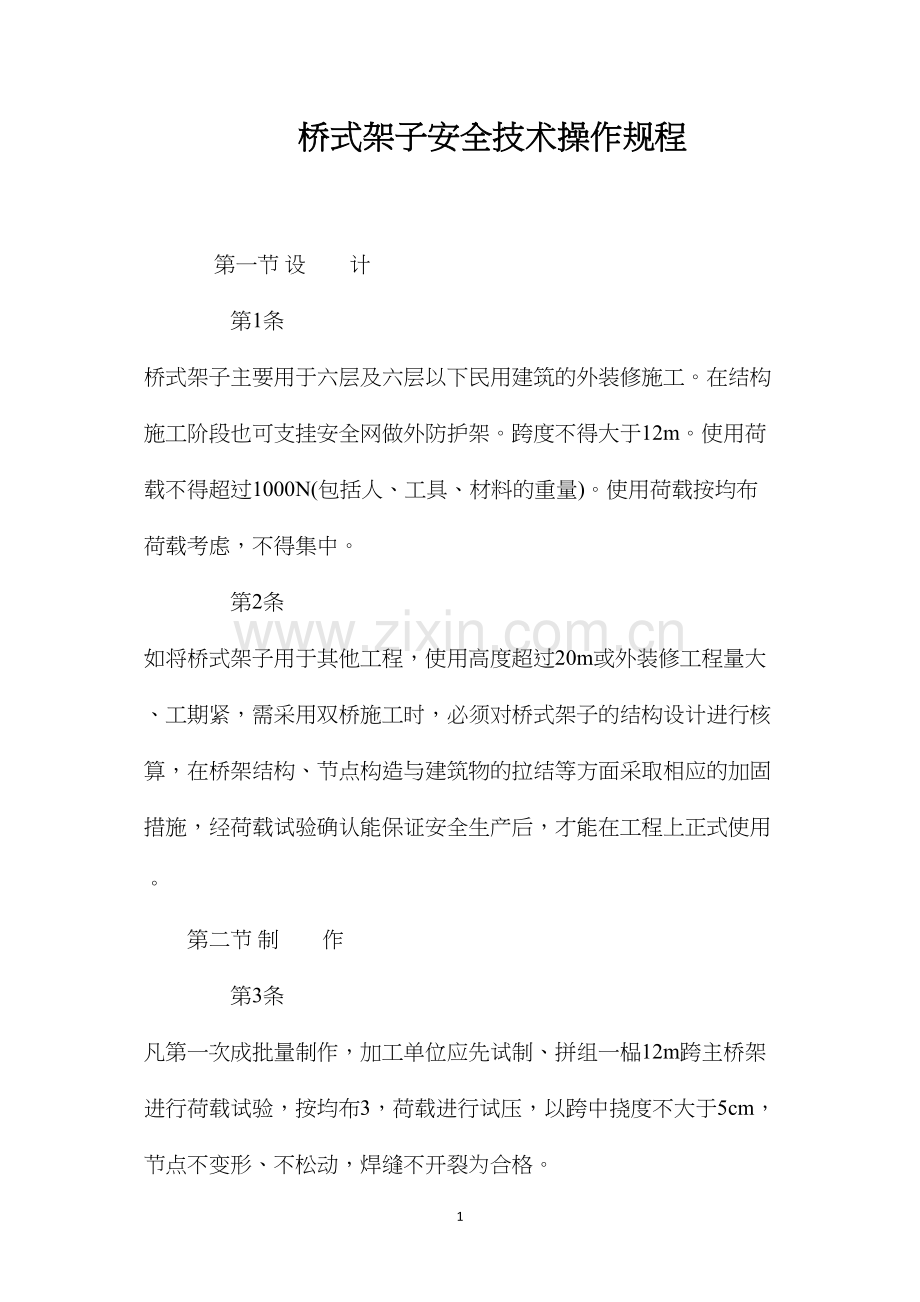

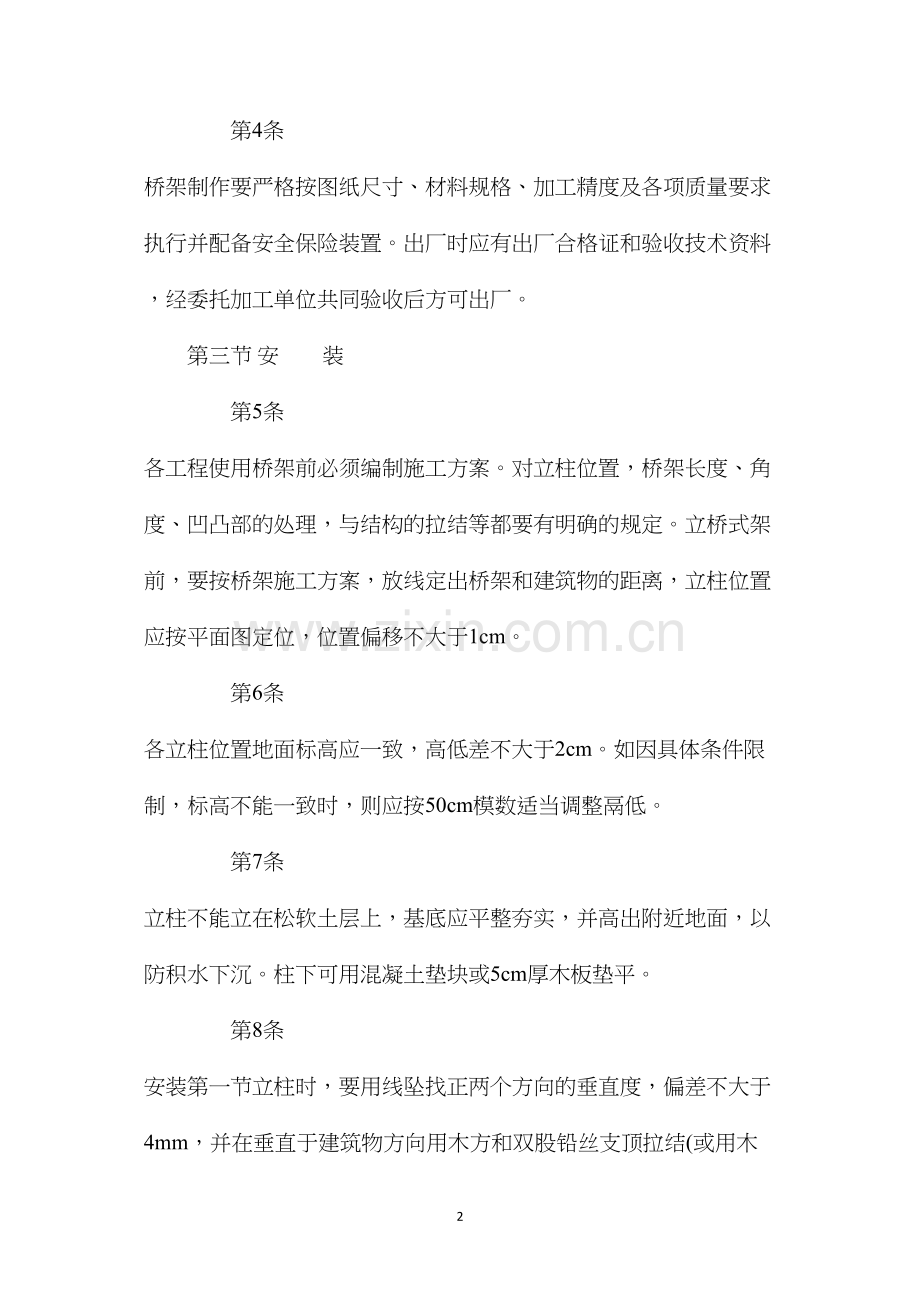

桥式架子安全技术操作规程 第一节 设计第1条 桥式架子主要用于六层及六层以下民用建筑的外装修施工。在结构施工阶段也可支挂安全网做外防护架。跨度不得大于12m。使用荷载不得超过1000N(包括人、工具、材料的重量)。使用荷载按均布荷载考虑，不得集中。第2条 如将桥式架子用于其他工程，使用高度超过20m或外装修工程量大、工期紧，需采用双桥施工时，必须对桥式架子的结构设计进行核算，在桥架结构、节点构造与建筑物的拉结等方面采取相应的加固措施，经荷载试验确认能保证安全生产后，才能在工程上正式使用。第二节 制作第3条 凡第一次成批量制作，加工单位应先试制、拼组一榀12m跨主桥架进行荷载试验，按均布3，荷载进行试压，以跨中挠度不大于5cm，节点不变形、不松动，焊缝不开裂为合格。第4条 桥架制作要严格按图纸尺寸、材料规格、加工精度及各项质量要求执行并配备安全保险装置。出厂时应有出厂合格证和验收技术资料，经委托加工单位共同验收后方可出厂。第三节 安装第5条 各工程使用桥架前必须编制施工方案。对立柱位置，桥架长度、角度、凹凸部的处理，与结构的拉结等都要有明确的规定。立桥式架前，要按桥架施工方案，放线定出桥架和建筑物的距离，立柱位置应按平面图定位，位置偏移不大于1cm。第6条 各立柱位置地面标高应一致，高低差不大于2cm。如因具体条件限制，标高不能一致时，则应按50cm模数适当调整鬲低。第7条 立柱不能立在松软土层上，基底应平整夯实，并高出附近地面，以防积水下沉。柱下可用混凝土垫块或5cm厚木板垫平。第8条 安装第一节立柱时，要用线坠找正两个方向的垂直度，偏差不大于4mm，并在垂直于建筑物方向用木方和双股铅丝支顶拉结(或用木方、杉槁临时斜撑)。立柱组装总高为20m时，垂直偏差不大于3cm。第9条 桥以上只允许有一节未与结构拉结的立柱，桥以下每节立柱必须用定型连接板或钢管与建筑结构进行刚性固定。第10条 对接法兰一般不垫铁片，必要时垫片要用大一些的，防止应力集中造成局部变形。第11条 桥架立柱可采取搭式起重机或人工分节安装。如采用绞磨或卷扬机整体立柱时，必须对起吊绳索，就位缆绳、滑轮、锚固部位等进行认真检查后，方可开始吊立。第12条 角柱偏心受压，容易失稳，每层要用钢管与墙体拉结牢固，两角柱之间也要每层拉结牢固。第13条 桥身拼装应在柱间就地进行，桥架起拱按1300控制，组拼后应符合图纸尺寸要求，同时将铺板、护身栏、挡脚板一次装好。第14条 全部立柱、桥架的螺栓均应逐个拧紧，不允许任意漏装和以小代大，螺栓安装前应涂油防锈。连接螺栓孔位置不准的，不允许用电气焊扩孔，偏差大的则要更换法兰。第15条 桥架上应满铺25cm厚定型脚手板，龙骨应放在钢架结点上，并使脚手板、龙骨、钢架连成整体，第16条 挑台部分可用定型钢架或铁排木作横杆再用5cmtimes;5cm的方木作斜杆临时支搭，但必须绑扎牢固，上铺25cm厚定型板并与铁排木连接牢固。第17条 安全网支搭高度要高于施工面1 m以上，其立杆之间要用竹竿或钢管绑成顺水杆，连接牢固。安全网要从下面包过来。桥架平台与墙或阳台间隙必须严格控制小于15cm，以防人员坠落。两桥架交接处要用脚手板把间隙补好，护身栏接通。第18条 桥梁搁置在柱子上时，横杆(钢销)必须用直径28mm以上的一级圆钢，且一定要放在立柱的水平杆上，不允许架在立柱的斜杆上以及其他位置上。立柱的水平杆只允许受剪，不允许受弯，钢销应贴着立柱角钢里皮穿过，钢销探出立柱不大于15cm。为防止钢销滑动，可将钢销与立柱用铅丝绑扎，临时固定。第四节 使用第19条 桥架组装完毕，使用前应由施工队技术队长、工长、安全员、架子工等各有关人员对桥架各部分，包括倒链、钢丝绳，安全绳、连接卡具、脚手板与墙体的连接等进行全面的检查验收，不合格者不能上人。桥架升到二层后，必须及时支好首层安全网，否则不准再向上升桥，直到桥架降到二层后，方可拆除首层的安全网。第20条 桥架在升降过程中或停在一定位置后，要用直径125mm钢丝绳将桥架端部与立柱横杆兜住，作为保险装置。第21条 桥架禁止用塔式起重机提升。两端用倒链提升时，要互相协调呼应，速度要一致。升降桥架的操作人员要配戴安全带，安全带应挂在立柱上。倒链的吊点应放在立柱中心位置上，保险绳每升或降50cm时倒一次。倒链的吊钩应装有安全卡子才能使用，防止横桥在升降时脱钩。第22条 桥架挑出部分不得超过11m。挑台不许堆料，每跨上人总数，不得超过6人。要在桥端点的角钢滑道与立柱间加定型楔子，以减小桥架的倾斜程度，立柱附墙连接要特别加固，以防止倾覆。第23条 桥架上操作人员一律戴安全帽。不得坐在防护栏杆上，不得在栏杆上再支搭一步脚手，也不允许在横桥平台上用灰斗或其他物品垫起，铺脚手板搭临时架进行操作。第24条 桥架上不得任意悬挂垂直运输设备。动力、照明线路不准直接接触架子，防止漏电触电。第25条 在桥梁上操作行走，不准蹦跳、快跑，防止振动过大。不准用起重机械直接向操作平台卸料。第26条 桥架在使用过程中，遇风、雨、雪后，在复工前应由施工人员、安全员和架子工班组共同进行检查，发现问题及时处理。第五节 管理第27条 拆除桥架时，横桥、立柱均按顺序自上而下拆除，平稳落地，不准随意扔下。立柱严禁采取一次放倒的办法。拆下的零部件要保护良好，运到指定地点，按规格型号分类码放整齐，交料具部门验收保管。第28条 桥架如发生变形，必须进行检修加固，经技术安全部门检查后才能在工程上继续使用。连接螺栓丢失或损坏时，不得随意用其他规格螺栓代换，必须按照原规格配置。第29条 搬运、装运前应向有关人员进行交底，要注意轻拿轻放、严禁扔、摔、砸、撞，以防桥架变形，影响使用。第30条 堆放场地应平整坚实，垫方木架空分类堆放，严禁倒置。垫木上下应对准，并要求垫在节点上。第31条 桥架的维修、保管、供应由料具部门负责。要经常保护部件完好与整洁，防止锈蚀。第32条 桥架在现场的组拼，支拆、升降等必须由架子工操作。 第33条 各单位如设计其他大型桥式架子时，要按本规定的要求进行核算，并将设计标准报局，经局批准后，才能制作使用。 内容总结（1）桥式架子安全技术操作规程 第一节 设计第1条 桥式架子主要用于六层及六层以下民用建筑的外装修施工（2）桥式架子安全技术操作规程 第一节 设计第1条 桥式架子主要用于六层及六层以下民用建筑的外装修施工（3）使用荷载不得超过1000N(包括人、工具、材料的重量)（4）第三节 安装第5条 各工程使用桥架前必须编制施工方案8
