《飞机施药防治美国白蛾技术规程》(鲁质监标发(2012)45号)要点.docx

DB××/T ××××—××××
山东省质量技术监督局发布
2012-04-01实施
2012-03-08发布
飞机施药防治美国白蛾技术规程
Technical regulation for controlling Hyphantria cunea（Drury）by airplane spraying
（批准稿）

DB37/T 2065—2012
DB37
山东省地方标准
ICS

备案号：

1
DB37/T 2065—2012

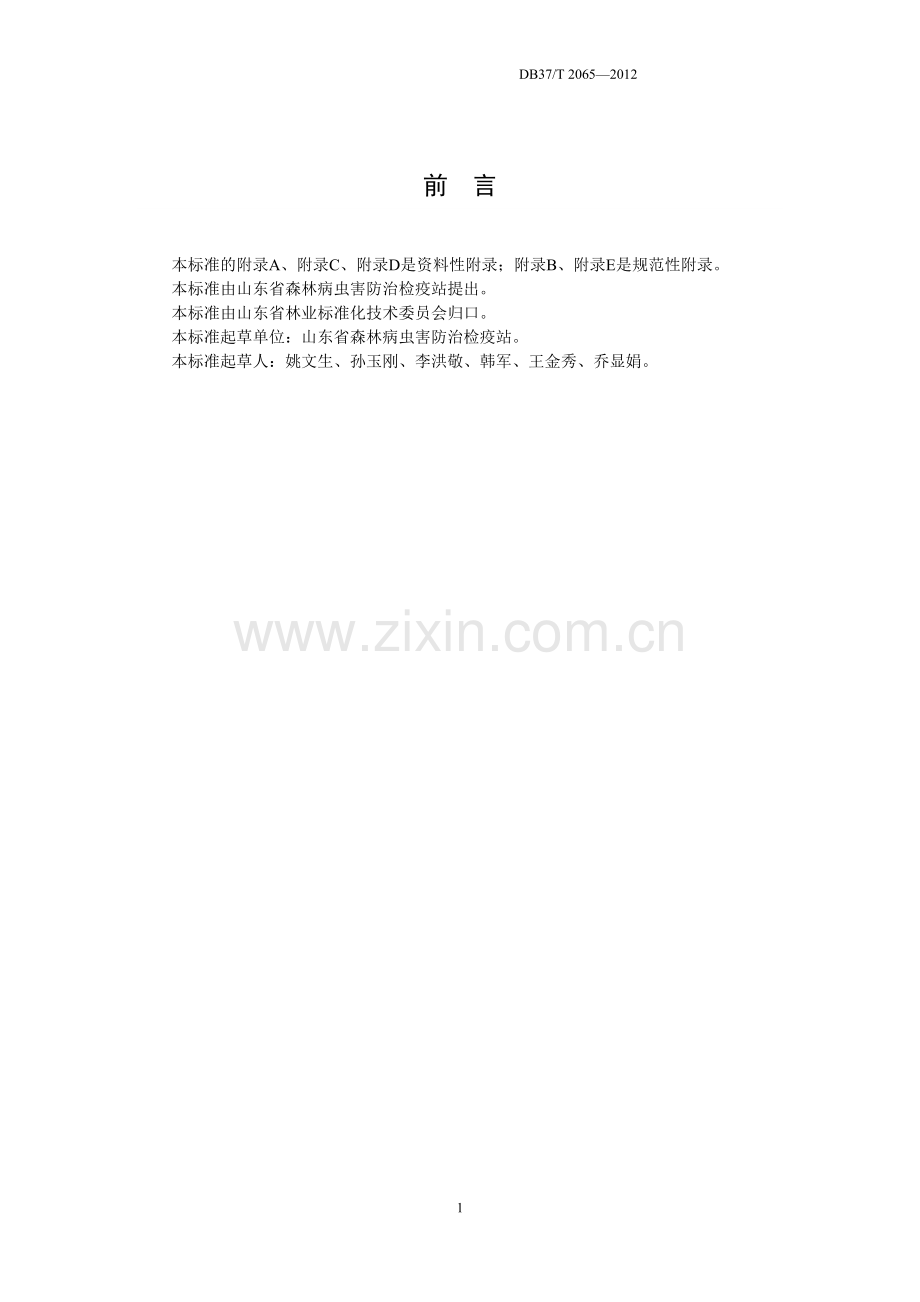

前 言
本标准的附录A、附录C、附录D是资料性附录；附录B、附录E是规范性附录。
本标准由山东省森林病虫害防治检疫站提出。
本标准由山东省林业标准化技术委员会归口。
本标准起草单位：山东省森林病虫害防治检疫站。
本标准起草人：姚文生、孙玉刚、李洪敬、韩军、王金秀、乔显娟。
飞机施药防治美国白蛾技术规程
1 适用范围applicable scope
本标准规定了飞机喷洒农药防治美国白蛾的作业设计、作业准备、飞行作业、作业质量测定、防治效果检查及安全注意事项。
本标准适用于全省范围内利用飞机喷洒农药防治美国白蛾。
利用飞机施药防治美国白蛾是一种应急救灾措施，要谨慎使用。
2 规范性引用文件normative references
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4285　　农药安全使用标准
GB/T8321　（所有部分）农药合理使用准则
GB12475　 农药贮运、销售和使用的防毒规程
CCAR61　　民用航空器驾驶员、飞行教员和地面教员合格审定规则
CCAR91　　一般运行和飞行规则
NY608　　 农药产品标签通则
NY/T1276　农药安全使用规范总则
3 术语和定义 terms and definitions
下列术语和定义适于本标准。
3.1 美国白蛾Hyphantria cunea （Drury）
又名美国灯蛾、秋幕毛虫、秋幕蛾，属鳞翅目Lepidoptera，灯蛾科Arctiidae，白蛾属Hyphantria。是一种食性杂、繁殖量大、适应性强、传播途径广、危害严重的世界性检疫害虫。主要危害林木、农作物等植物，尤其以阔叶树为重。目前已被列入我国首批外来入侵物种。
3.2 飞机airplane
本规程所指飞机包括固定翼飞机和旋翼机。
3.3 飞机施药防治 airplane spraying against Hyphantria cunea（Drury）
利用飞机喷洒农药和生物农药防治美国白蛾的过程。以下简称飞防。
3.4 特殊标志物special markers
在飞防作业图中需标出的高于30m的高压线、烟囱等高大建筑物，鱼、虾、蜂、蚕、畜禽等养殖场，以及水源保护地、桑园、敏感场所等不宜实施飞防作业的区域。
3.5 雾滴及雾滴大小droplet and droplet size
雾滴是直径通常在1000μm以下的球状液体颗粒。飞机施药防治美国白蛾要求雾滴小于150μm，雾滴数量不少于10个/cm2，雾滴越小，穿透力越强，防治效果越好。
3.6 漂移 drift
雾滴未着落在目标物上。较大雾滴和林分分散易导致内漂移；温度较高易导致蒸发漂移，需增加沉降剂或停止作业；因气流运载导致的漂移易造成药害。
3.7 药害 pesticide damage
指飞防过程中，因药物引起的危害。包括农药引起植物发生的病态反应；配药人员防护不当引起的伤害；非靶标生物的危害。
4 作业设计 job design
4.1 机型选择airplane type selection
根据飞防作业区地形地势、林木分布、林分条件和防治作业效果要求等选择适宜的机型。常见机型及性能见附录A。
4.2 通用航空公司 general airline
应具备《中华人民共和国民用航空法》及《一般运行和飞行规则》（CCAR91）规定的资质。
4.3 起降场 landing field
以就近为原则，可选择使用经批准的民航机场、军用机场、农用机场及临时起降场。直升机可用临时起降场，临时起降场应地势平坦（表面坡度不超过1%），面积大于等于625m2（长宽均大于等于25m），四周各有20m以上宽的安全区，周围不能有高大障碍物。
4.4 农药选择pesticide selection
4.4.1应选用已取得登记的农药，也可选用经权威机构认可且产品质量检测符合相关标准的生物农药。并选择对非靶标物生物和生态环境相对安全的高效低毒农药品种。
4.4.2应按农药产品登记的防治对象和安全使用间隔，选择适合防治对象的农药品种。
4.4.3应选择可直接喷洒或兑制成液体的剂型。
4.5 作业期 key stage
美国白蛾卵孵化盛期为飞机施药最佳防治作业期。使用持效期长的农药，可在卵孵化盛期前开始作业。特殊养殖或种植区域，必要时采取错时作业。
4.6 作业区域 working region
根据美国白蛾发生地点、面积、危害程度等确定作业区域，并绘制飞行作业图。
4.7 飞行设计flying project
4.7.1航带 flight strips
航带长度应大于作业区宽度，尽可能减少调头。在地形复杂的地方，按道路或河流的走向来确定。
4.7.2作业方式operation procedures
飞行作业方式分单程式、复程式、穿梭式、自由式。在平原、地形相对高差50m以下的丘陵地区及林带（包括单株）采用穿梭式、复程式或单程式飞行；在相对高差较大、地形复杂的山区采用自由式飞行。
4.7.3技术参数technical parameters
根据选用农药特性、作业区域地形地势、喷洒设备，调整和确定作业技术参数（计算公式见附录B）。每条喷幅的两侧要有一定的重叠。常见机型作业参数见附录C。
4.8 作业计划operational planning
防治组织实施单位要在防治开始前编制作业计划，内容包括作业区基本情况和作业方案。作业计划经主管部门审核批准后，向空域和航空主管部门提出飞行申请。
4.8.1作业区基本情况：作业区位置（GPS坐标）、行政隶属、地形、林相、气候、交通状况等。
4.8.2作业方案：作业区面积、作业时间、防治面积、用药种类、特殊标注物、作业方式、有效喷幅、航高、航带、选用机型及数量、航空公司名称、使用机场、起降场、每架次用药量、作业架次、飞行时间、作业的组织和顺序安排等。
5 作业准备operational preparation
5.1 组织协调organization and harmony
飞防区所在地人民政府应成立由空域、机场、财政、公安、交通、气象、林业、农业、广电、丝绸公司及丝绸协会、养蜂协会等部门、单位组成的飞防指挥部，统一组织协调飞防工作。下设行政组和技术组。行政组负责总务、保管、运输、油库及库存物资、宣传、保卫、医务、结算统计等工作；技术组负责作业设计、飞机飞行架次安排、装药、效果检查、技术培训和资料收集、飞防总结等工作。
5.2 农药准备 pesticide preparation
购置的农药应符合GB4285、GB/T8321和NY608的规定，也可购置使用经权威机构认可且产品质量检测符合相关标准的生物农药。
5.3 药液配制formulation of pesticides
药液应按NY/T1276的规定配制，由专业人员根据农药性质、飞机性能、每架次用药量、每架次作业面积、气温、风速等情况，添加适量沉降剂、渗透剂、抗蒸腾剂、附着剂，用3层100目尼龙纱布过滤后装机。配制药液前要做好混配试验。
5.4 起降场准备 landing field preparation
起降场应备有水、配药池（非金属的缸、桶、罐）、运输工具、通讯设备、药液过滤装置、灭火用具等。使用野外临时起降场，做好杂物清扫、抑制扬尘、防暑降温等准备。
5.5 飞行区域准备 working region
将飞防区域作业图和GPS一一对应，制定飞防航线。
5.6 公示公告public notice
飞行作业前15天，通过广播、电视、报纸等公共媒体和政府通告，向社会公告作业时间、作业区域、安全注意事项。特殊养殖或种植区，以明白纸的形式送达当事人，并签订合理避让、避害协议。因天气等因素导致作业期发生较大变化时，及时通告更正。
5.7 气象条件weather conditions
一般风速不超过4m/s。晴天、无雨雾，作业后12小时无降雨。最适喷洒温度为10～30℃，相对湿度30～90%，能见度大于2～3km。飞防前了解和掌握防治作业区局部小气候和气流情况。
6 飞行作业flight operations
6.1 试航 test flights
正式作业前，用清水进行试航试喷，调整喷洒设备，进行空中视察，熟悉作业区地形地势。
6.2 装药loading
按照作业设计要求装载药液。装载药液时，严格防止杂物混入。
6.3 定位与导航 location and navigation
采用GPS（全球定位系统）定位与导航。
6.4 作业 operation
按CCAR91的规定和作业设计要求进行作业，记录每架次药物装载量、作业地点、作业时间等。
7 作业质量测定quality monitoring
作业质量用喷洒量、有效喷幅宽度、雾滴覆盖密度、雾滴分布均匀度等表示，测定方法见附录D。
8 防治效果检查result inspection
8.1 检查时间inspection time
防治效果的检查在防治效果产生的末期进行。
8.2 检查内容 inspection content
根据飞行防治作业区面积大小、地形地貌、郁闭度和地被物等情况，采取重点检查和普遍调查相结合的方法检查防治效果。防治效果用虫口减退率表示。同时，对实施飞防作业可能引发的药害进行评估，造成经济损失的，按飞防合同的规定确定赔偿责任。
8.3 虫口减退率计算insect population decline rate
在实施飞防区域，分别选择片林、林网、四旁等不同类型的林分作为样地，每个类型选择3～5个样地，采用对角线或平行线法选取10～20株样株，做好标记。在飞防前，调查样株网幕内活幼虫数，飞防后，调查网幕内和枝叶上的活幼虫数，计算虫口减退率。虫口减退率计算公式见附录E。
8.4 人工补防artificial compensation
根据设计和防治效果检查，对难以飞行作业的应防区、漏防区、防治效果未达到设计要求的地块，及时进行人工地面补防。
9 安全注意事项safety precautions
9.1 机组人员应具备CCAR61规定的资质，并遵守CCAR91规定的运行要求。飞机组人员不应乘坐飞机。
9.2 采用野外临时起降场时，做好安全警戒，禁止无关人员进入机场、靠近油库、药库等地，非执行任务人员不得靠近飞机或乘坐飞机上机。飞机、燃油、药剂和工具等由专人看管。
9.3 飞防作业参与人员应身体健康、经过专业培训、并按GB12475和NY/T1276的规定做好安全防护。
9.4 飞防作业时，要采取措施避免发生药害。
9.5 飞行作业结束后，对飞机及装药池（缸、桶、罐）、喷洒部件进行清洗。

附录A
（资料性附录）
常见飞防机型及性能
A.1　 空中拖拉机AT-402B
P&W发动机PT6A-15AG，发动机轴马力680ps，螺旋浆Hartzell、HC-B3TN-3D/T10282N+4，起飞重量4159kg，着陆重量3175kg，空载重量加喷洒设备1823kg，有效载荷2336kg，药液箱容量1514L，燃料箱容量644L，翼展15.54m，机翼面积28.45m2，主轮胎尺寸29×11cm，尾部轮胎尺寸5×5cm，工作速度193~225km/h，巡航速度261km/h（2438m高时），失速速度（襟翼收起）124km/h（重量为3175kg时），失速速度（襟翼放下）106km/h（重量为3175kg时），正常着陆时失速速度85km/h，爬升率244m/min（重为3901kg时），起飞距离297m（重为3901kg时），经济航程1062km（2438m高时）。
A.2　 空中拖拉机AT-504
P&W发动机PT6A-34AG，发动机轴马力750ps，螺旋浆Hartzell、HC-B3TN-3D/T10282NS+4，起飞重量4354kg，着陆重量3629kg，空载重量加喷洒设备2204kg，有效载荷2150kg，药液箱容量1836L，燃料箱容量818L，翼展15.84m，机翼面积29.01m2，主轮胎尺寸29×11cm，尾部轮胎尺寸5×5cm，工作速度199~233km/h，巡航速度243km/h（2438m高时），失速速度（襟翼收起）121km/h（重量为3629kg时），失速速度（襟翼放下）105km/h（重量为3629kg时），正常着陆时失速速度85km/h，爬升率262m/min（重为4354kg时），起飞距离351m（重为4354kg时），经济航程978km（2438m高时）。
A.3　 运五Y-5
翼展18.18m，机长12.69m，机高5.35m，最大起飞重量5250kg，最大载重1500kg，巡航速度160km/h，最大速度256km/h，升限4500m，航程845km，最大航程1640km，爬升率3.75m/s，起飞距离180m，着陆距离157m。
A.4　 农五N-5
翼展13.42m，机长10.49m，机高3.73m，最大起飞重量2250kg，最大巡航速度220km/h，最大航程848km，最大续航时间5.06h，最大携油量223kg，发动机400ps，起飞滑跑距离296m，着陆滑跑距离252m。
A.5　 单峰骆驼M-18
翼展17.7m，机长9.5m，机高3.7m，最大巡航速度225km/h，最大起飞重量4700kg，有效载荷（商载）1500kg，最大航程630km，最大续航时间4h，最大携油量712L，发动机1000ps，载药量1350~2000kg，作业速度180km/h，起飞滑跑距离458m，着陆滑跑距离50m。
A.6　 罗宾逊R44 Raven-II直升机
机高3.3m，机宽2.2m，机长（含尾撑）8.97m，机长（旋翼和尾桨转动）11.66m，主旋翼半经5.02m，最大飞行重量1090kg，自重635kg，有效载荷370kg，巡航速度210km/h，最大航程（海平面）645km，有地效旋停高度2125m，无地效旋停高1585m，海平面爬升速度305m/min。
A.7　 施瓦泽S-300c直升机
机高2.65m，滑撬宽1.99m，机身长（含尾撑）6.76m，机长（旋翼和尾桨转动）9.40m，主旋翼半经8.18m，最大飞行重量930kg，自重499kg，有效载荷431kg，巡航速度159km/h，最大航程（海平面）525km，有地效旋停高度3292m，无地效旋停高2621m，海平面爬升速度176m/min。
A.8　 贝尔206B-III直升机
机高2.91m，滑撬宽1.92m，机身长（含尾撑）9.50m，机长（旋翼和尾桨转动）11.82m，主旋翼直经10.16m，最大飞行重量1519kg，自重772kg，有效载荷635kg，最大巡航速度210km/h，最大航程（海平面）670km，有地效旋停高度3900m，无地效旋停高2680m，海平面爬升速度384m/min。
A.9　 欧直EC120直升机
机长11.54m，机高3.27m，最大起飞重量1715kg，带外挂最大起飞重量1800kg，空重（标准构型965kg，有效载荷（标准构型）750kg，最大外挂重量700kg，标准燃油量321kg，最大速度278km/h，最大巡航速度223km/h，推荐巡航速度204km/h，海平面爬升率5.84m/s，使用升限5182m，起飞功率最大无地效悬停高度2316m，推荐巡航速度下最大航程710km，100km/h无余油续航时间4.3h。
A.10　 恩斯特龙TH-28直升机
旋翼直径9.75m，尾桨直径1.54m，旋翼尾桨中心距5.64m，机身长9.09m，机高(至座舱顶部)2.11m，机高(至桨毂顶部)3.00m，滑橇间距2.50m，座舱最大宽度1.80m，旋翼桨盘面积74.69m2，尾桨桨盘面积1.85m2。空重760kg，最大起飞重量1293kg，最大桨盘载荷17.3kg/m2，最大巡航速度196km/h，实用升限3965m，最大航程764km，续航时间5h。

附录B
（规范性附录）
飞防技术参数调整和确定计算公式
B.1 每秒作业面积计算公式

…………………（1）

式中：
——每秒作业面积（hm2/s）
——飞行速度（m/s）
——喷幅宽度（m）

B.2 每公顷喷洒量计算公式

…….…………（2）

式中：
——每公顷喷药量（kg/hm2）
——每秒喷头流量总和（kg/s）
——飞行速度（m/s）
——喷幅宽度（m）

B.3 每架次作业面积计算公式

…………………（3）

式中：
——每架次作业面积（hm2）
——每架次载药量（kg）
——每公顷喷药量（kg/hm2）

B.4 每架次有效作业时间计算公式

…………………（4）
式中：
——每架次有效作业时间（s）
——每架次作业面积（hm2）
——每秒作业面积（hm2/s）
附录C
（资料性附录）
常见飞防机型作业参数
常见机型
作业参数
作业时速（km/h）
航高（m）
喷幅（m）
每架次载药量（kg）
每架次作业时间（min）
每架次作业面积（hm2）
空中拖拉机 AT-402B
193~225
10~20
50~60
1400~1500
40~45
500~550
空中拖拉机 AT-504
199~233
10~20
60~80
1500~1800
50~55
500~700
运五
Y-5
140~180
10~20
50~60
800~1000
15~40
150~200
农五
N-5
170~200
10~20
50~60
350~500
10~20
150~200
单峰骆驼M-18
150~180
10~20
50~60
1350~1800
20~25
500~700
罗宾逊R44 Raven-II
90~110
5~15
20~35
200~220
5 ~15
40~60
施瓦泽S-300c
90~110
5~15
20 ~35
200~220
5 ~15
40 ~60
贝尔206B-III
90~110
5~15
30~50
380~400
20~30
70~100
欧直
EC120
90~110
5~15
30~50
400~450
10~20
80~100
恩斯特龙TH-28
90~110
5~15
30~50
350~400
20~30
60~100

附录D
（资料性附录）
作业质量测定方法
D.1喷洒量测定方法
根据装药量、有效作业时间、飞行速度和所采用的喷幅宽度，按式（5）计算喷洒量。实测喷洒量与设计喷洒量的相对偏差不应大于10%。
…………………（5）
式中：
——每公顷喷洒量（kg/hm2）
——各喷头总流量（kg）
——测定时间（s）
——飞行速度（m/s）
——喷幅宽度（m）

D.2有效喷幅宽度测定方法
在与飞行垂直方向（飞行方向应与风向平行或与风向成20º以内的夹角），由中心向两侧每隔5m在林间空旷地上设1采样点，按顺序放1排（约100m）熏氧化镁载玻片或深红色打印纸为采样片。若有障碍物时，采样片应置于高出障碍物的支架上。飞行作业30min后，收集采样片，用10×4或10×3的放大镜检查雾滴数。一般15～20个/cm2雾滴为有效喷幅宽度。
D.3雾滴覆盖密度测定方法
与有效喷幅宽度测定同时进行。用10×4或10×3的放大镜，每个采样片观测1～3cm2面积上的雾滴数，计算每个样片及每次检测的平均覆盖密度。覆盖密度一般要求，常量喷雾30～50个/cm2，低容量喷雾30～40个/cm2，超低容量喷雾5～20个/cm2。
D.4雾滴分布均匀度测定方法
雾滴分布均匀度用雾滴覆盖密度的变异系数表示。变异系数由各个采样点的雾滴覆盖密度按式（6）计算。变异系数愈小，雾滴分布愈均匀。一般要求不大于70%。

…………………（6）
式中：
——变异系数（%）
——标准差
——雾滴平均覆盖密度（个/cm2）

附录E
（规范性附录）
防治效果计算公式
E.1虫口减退率计算公式

……………………（7）

式中：
——虫口减退率（%）
——防治前活虫数（头/株）
——防治后活虫数（头/株）
E.2校正虫口减退率计算公式

……………………（8）

式中：
——校正虫口减退率（%）
——防治区虫口减退率（%）
——对照区虫口减退率（%）
