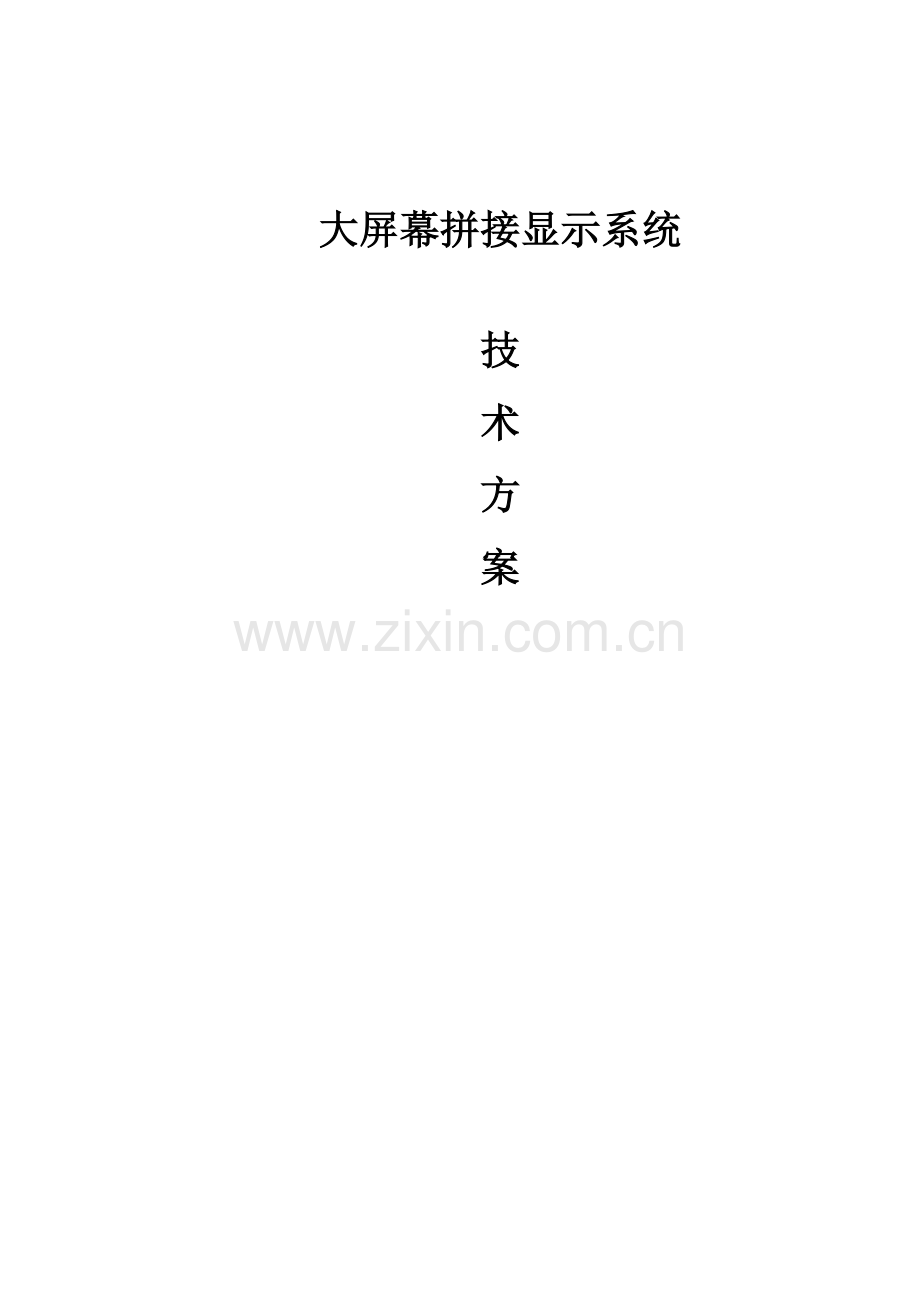

大屏拼接方案书.doc

大屏幕拼接显示系统技术方案目录第一章简介4第二章系统综述52.1系统基本功能描述62.1.1实时视频信号显示72.1.2RGB信号显示8通过内置图像处理系统：82.1.3各类信号混合显示92.1.4对显示屏的监控、参数调整102.2大屏幕拼接显示系统集成方案102.2.1系统连接102.2.2大屏幕拼接显示系统集成方案11第三章系统主要设备技术描述133.1LB-PDN46液晶显示器133.5系统软件描述223.5.1图像处理器软件22第四章工程安装及售后服务264.1系统安装264.2场地环境要求264.3系统验收测试274.4售后服务274.5技术培训28第一章简介随着信息技术在世界范围内的迅猛发展，特别是数字化技术的普及应用，数字化信息采集和集中管理成为了当代信息化的最重要体现。利用信息化的集中管理手段配合信息的直观、集中的交互式表达，将使各项管理工作更加严密、有效，服务更加便捷、高效。大屏幕投影显示系统作为当今最现代的图像信息集中控制、显示系统，已经被广泛地应用于我国国民经济生产的各个领域。随着高度智能化的数字系统飞速发展，大屏幕投影显示技术必将被越来越广泛的使用。当今军队、交通、公安、交警指挥中心、电力调度中心都需要现代化的指挥监控装备，在指挥中心摄像监控、电子地图、卫星跟踪定位系统（GPS）、配电及电网调度自动化等各系统的工作中，拼接显示大屏幕得到了充分的利用，以提高指挥中心各岗位指挥员的工作效率。菱博电子适应这一发展的特点，作为国内唯一拥有强大精加工工艺设备的专业背投影显示系统的生产和集成商，通过引进国际先进的显示技术、结合与国际著名厂商的密切配合，在长期的工程实践经验的总结基础上，向用户提供完善的大屏幕显示系统产品。同时，本方案和在本工程中所提承担的工程范围的所有活动遵照如下主要技术规范及标准：l 建筑物防雷设计规范（GB5005794）（2000年版）l 工业与民用电装置的接地设计规范（GBJ6583）l 电气装置安装工程接地装置施工及验收规范（GB5016992）l 国际电气技术委员会标准（IEC）l 英国标准和标准施工规范（CODEOFPRACTICE）l 英国电机工程师学会布线规例（IEEREGULATION）l 英国屋宇设备工程手册（CIBSEGUIDE）l 其它适用于本合约的有关国家规范和国家标准l IEEE美国电气电子工程师协会l IEC-国际电工委员会l ISO-国际标准化组织l ANSI美国国家标准委员会l 计算机场地技术条件（GB288789）l 电子计算机机房设计规范（GB5017493）l 大楼通用综合布线系统（YD/T926.1-97）l 以太网通讯标准（IEEE802.3）第二章系统综述大屏幕拼接显示系统拟采用液晶显示器拼接成大屏幕拼接墙，配合超高分辨率输出的图形拼接控制器，能够在液晶拼接墙上显示超高分辨率的应用程序，高清视频等的综合显示，形成一个查询准确、显示全面、操作便捷、管理高效、美观实用的综合系统。在当今大屏幕显示领域，产品种类繁多，技术日益更新。我们从综合显示屏系统的可用性、先进性、可靠性和经济性出发，根据用户行业的特殊要求，涵盖多元化的显示信号要求既要考虑视频监控图像的显示，还要考虑网络上的计算机内容、监控系统中的信息等内容，我们选择并设计大屏幕显示系统，使其能在建成后满足用户的工作需要。通过同用户进行的技术交流了解的调度所需实际情况，就本大屏幕拼接系统项目，本着先进、可靠、实用、性价比最优的原则，向用户提供如下解决方案，采用LB-PDN46液晶显示器拼墙及周边控制设备、信号处理设备等所组成的综合显示屏系统。系统设计方案：拼接显示系统拼接墙子系统：3X39台LB-PDN4646寸液晶显示器拼接规模：LB-PDN463（行）3（列）全屏面积：3078mm(宽)1740mm(高)和其它公司相比，推荐的方案具有以下显着优势：A、 软件优势强大的系统研发能力。XXXX都拥有一支具有系统智能化、计算机、通信、显示技术专业的中高级人才组成的研发队伍。基于XXXX多年的研发经验和系统集成能力，可根据用户需求为买方提供全方位的解决方案。B、 集成优势多年的系统集成经验。XXXX均具有丰富的工程经验，尤其是大型重点工程，此经验为该项目的顺利实施提供有力保障。现场调试施工优势。在大屏幕拼接显示系统领域，XXXX是集生产、研发、工程实施、培训和售后服务于一体的厂商。与其它公司相比，XXXX可以为用户提供更加全面的服务。另外，XXXX可以直接获得国外原厂的支持。产品和结构的优势。XXXX自主开发的PD系列的产品对每一个整体都有温控报警系统，联控功能，每个单体的使用时间的记录，都可以在体现出来。在结构上，我们研发了左右，上下，前后六方面位的调整结构。2.1系统基本功能描述对于拼接大屏幕，最明显的优势就是可以通过图像处理器的传输显示，可以把全墙作为统一的逻辑屏来显示高分辨率的系统应用程序，实现全屏显示和分辨率的叠加，比如GPS、GIS电子地图等，并且可将其作为底图，在上面开启各类应用窗口，作为单屏显示的分辨率为1366x768，整个拼接屏和对分辨率进行叠加分辨率为4098x2304。拼接显示区域：l 各种信号均可灵活显示。l 视频信号：如来自于监控摄像头、DVD、录像机的监控视频信号。l 非网络连接的计算机信号：如来自笔记本电脑、本地用户终端、或某台特定的终端信号。l 各种信号均可通过内置图像处理器在单屏直通显示或以单屏幕为单位进行拼接显示。2.1.1实时视频信号显示通过内置图像处理系统：通过视频矩阵切换视频信号可以直接输入液晶显示器的内置信号处理模块上，此种显示方式能够同时显示9个视频信号，并可以是其中任何一个信号以MxN的方式（如：11，22，23，33,等）以屏为单位放大显示，最大可放大至全屏显示。2.1.2RGB信号显示通过内置图像处理系统：通过RGB矩阵切换的RGB信号可以直接输入液晶显示器的内置信号处理模块上，此种显示方式能够同时显示9个RGB信号，并可以是其中任何一个信号以MxN的方式（如：11，22，23，33等）以屏为单位放大显示，最大可放大至全屏显示。2.1.3各类信号混合显示可将各种RGB、视频号在大屏幕上混合显示。VGA信号3视频信号1VGA信号2视频信号42.1.4对显示屏的监控、参数调整HyperDirector软件是我公司针对采用LB-PD系列液晶单元的性能编写的对液晶拼接单元参数调整、系统监测等进行控制的管理软件。结合多屏拼接控制系统，可以实现对大屏幕的完美管理。2.2大屏幕拼接显示系统集成方案2.2.1系统连接整套组合显示屏，由9台LB-PDN46DID液晶显示器组成拼接墙，并且配置屏幕内置处理器对整个大屏幕进行控制：l 通过RGB矩阵切换输出9路RGB信号直接连接至大屏幕的RGB信号输入接口，这些视频信号可以在组合屏上以MN的方式进行单屏直通、倍数放大、整屏显示。l 通过视频矩阵切换输出9路视频信号直接连接至大屏幕的视频信号输入接口，这些视频信号可以在组合屏上以MN的方式进行单屏直通、倍数放大、整屏显示。l 控制电脑与图像处理器通过直连网线或经过交换机实行网络连接。2.2.2大屏幕拼接显示系统集成方案信号源计算机监控信号、DVD等Com3视频或RGB矩阵1路RGB/视频信号输入到33组合屏信号分配器9路RGB RGB控制终端视频信号RS2329路视频RGB信号1/9路视频信号至内置处理模块1/9路RGB信号至内置处理模块切换器大屏相关的尺寸图：第三章系统主要设备技术描述3.1LB-PDN46液晶显示器我们公司采用三星韩国原装面板，三星电子是全球领先的数字产品和服务商，有关数据分析表明：三星的成绩稳居最受关注显示器品牌第一名宝座。1、整体市场品牌关注度分布2、最受关注十大液晶显示器品牌的分布，在三星、LG、AOC之后，分别是明基9.0%，长城6.7%，优派6.7%，飞利浦4.4%，瀚视奇3.1%，宏碁3.1%，戴尔2.7%。尤其是三星最新推出的窄边与超窄边的液晶面板，具有高清显示、无缝拼接双重优势，所以我们具有同类产品的竞争优势。同时，公司具备成熟的多媒体网络信息发布、大屏幕拼接显示、触摸查询互动、高亮度室外应用等多个门类的解决方案。在交通、政府、教育、公共、娱乐系统等各行各业得到大量使用。我们拥有多项技术专利，形成了完整的自有知识产权体系，具有尖端的软件开发能力、完善的服务体系以及资深从业人员的丰富经验这些都是菱博电子在市场竞争中的优势所在。3.1.1DID液晶屏介绍一、DIDLCD产品简介:LCD拼接显示屏（DIDLCD）是三星公司2006年推出的独家技术产品。以单屏高分辨率（1366X768、1920X1080、1920X1200）、整屏（1366xMx768xN、1920xMx1080xN、1920xMx1200xN）的方式为客户提供了一个超高分辨率、超大显示面积的液晶显示屏。在2009年三星推出拼缝仅有7.3mm的超窄边液显示屏。二、产品特点:1、高亮度与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250300cd/，而DID液晶屏的亮度可以达到700cd/以上。2、高对比度DID液晶屏具有3000：1的对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。3、更好的彩色饱和度目前普通CRT的彩色饱和度只有50左右，而DIDLCD可以达到92%的高彩色饱和度，这得益于为DID产品专业开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。4、更宽的视角PVA（PatternedVerticalAlignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178(横向和纵向)。5、可靠性更好普通液晶屏为电视，PC显示器设计，不支持日夜连续使用，DID液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。6、纯平面显示LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。7、超薄窄边设计DID产品在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。拼接专用的液晶屏，其优秀的窄边设计，使其单片的边缘甚至在1公分以下，这样小的边缘效果不会影响整个显示屏的整体显示效果。8、亮度均匀，影像稳定不闪烁由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。9、120HZ倍频刷新频率DID产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。10、更长使用寿命普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DIDLCD液晶屏背光源的使用寿命均可达5-10万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于5万小时。3.1.2采用三星46寸超窄边DID面板液晶显示器参数型号LB-PDN46尺寸46分辨率WXGA1366x768面板技术S-PVA显示区域(mm)1018.35(W)x572.54(H)点距(mm)0.7455工作分辨率1920x1080p(向下兼容)色彩数16.7M色彩饱和度92%对比度3000:1亮度(cd/)700(infrontofpanel)响应时间(ms)8视角178(horizontal水平)/178(vertical垂直)信号接口Input:DVIx1,VGAx1,Y/Cx1,YPbPrx1,Compositex1Output:Y/Cx1,Compositex1,控制接口Input:RS232x1;Output:RS232x1输入电压AC100-230V功耗(W)300W物理尺寸(mm)1025.65(W)x579.84(H)x111(D)堆叠任意矩阵类型物理拼缝(mm)7.3mm工作环境工作温度140;工作湿度1085%寿命(hours)50,000信号接口n 1路DVI数字信号输入n 1路VGA输入n 1路YPbPr/YCbCr输入n 1路S-Video输入n 1路视频输入n 1路HDMI输入n 1路视频输出控制接口n 1路RS-232控制端口输入n 1路RS-232控制端口输出n 1路红外控制，可环接信号支持DVI支持数字信号至SXGA75Hz，模式见表AVGA支持模拟信号至SXGA75Hz，模式见表AComponentVideoYPbPr模式：480I/480P,576I/576P,720P,1080I,1080PRGB-SOG/RGB+SYNC：模式见表AS-VideoS-Video输入输出多色彩系统VideoVideo1,Video2输入输出多色彩系统表A模式640x480,800x600,1024x768,1280x1024,1440x900,1680x1050，1920x1080H.sync30-90KHzV.sync50-75KHz3.5系统软件描述3.5.1图像处理器软件HyperDirector网络图像处理及控制软件是针对LB-PD系列液晶拼接显示墙及周边设备的硬件特点开发的多屏拼接控制客户端软件，其功能强大，界面友好，同时集成了LB-PD系列液晶拼接显示墙单元参数调整、系统监测等功能。控制终端通过该软件可以进行屏幕的参数的设置，大大地方便了用户的使用和对设备的操作维护。l 信号源的定义、调度和管理在主界面的显示框，您可以看到所有可以在显示墙上显示的信号源，可以在该界面内选取信号并画在虚拟屏界面内。l 信号源显示参数的设置在主界面的右侧中间，您可以看到信号源显示参数的设置框，根据选定的信号源，可以对视频信号、RGB信号和网络信号的显示参数进行设置。l 自定义和灵活调用显示模式通过选择系统菜单下的模式保存选项或直接点击工具条上的快捷按钮即可进入模式保存对话框。在对话框中键入所要保存的模式名称，点击确定就可以将当前虚拟屏上的各窗口作为一个整体模式保存下来。你也可以用删除按钮来删除所选中的模式。通过选择系统菜单下的载入模式选项或直接点击工具条上的快捷按钮即可进入载入模式对话框。选择模式后点击确定就可导出该模式到虚拟屏上。l 联动控制矩阵切换器支持硬件设备控制模块插件，可不断扩充系统功能，通过在设置菜单中的矩阵设置选项或在工具条上的矩阵设置按钮进入矩阵设置界面。用户可以在此界面中根据实际情况设置是否使用矩阵切换器，并设置相应的COM端口和输入输出端口数。l 自动演示播放功能可以在无人干预的情况下根据预先的设定，在显示墙上自动切换显示已存储的各种模式。l 提供开发工具包及技术支持用户可使用提供的开发工具包进行二次开发，可以将大屏幕控制软件提供的所有功能完全无障碍地内镶在另外的系统中。l 支持AMX和Crestron中央控制器提供与模式调用相关的操作接口以及系统启动和关闭操作接口。通过在中控菜单中的启用或停止项来开启或关闭与中央控制器的接口。也可以在工具条上点击按钮后进入中控设置界面。在该界面中你可以在选择与中央控制器连接的“控制端口”后启动中控接口，同样也可以在此界面中停止中控接口。l 控制软件功能清单：功能控制内容设备控制可以控制LB-PD系列液晶显示器、视频矩阵切换器、RGB矩阵切换器开关机控制控制LB-PD系列液晶显示器的开机、关机，复位和系统测试画面叠加显示控制画面的定位、放大倍率、拼接信号源控制矩阵切换器的输入输出选择，LB-PD系列液晶显示器输入信号源的选择RGB信号设定分辨率、逐行/隔行、相位、锁相频率等视频信号设定制式、色相位、亮度、对比度、色饱和度等图像效果设定单色调试、上下左右反转、负像、图像静止活动设定图像拼接行列起点、行宽度、列高度、机械校正、几何校正模式控制存储/调用/删除模式，方便日常的维护和应用演示效果设置可以根据需要设置演示效果，使整个大屏幕能够按照设置顺序播放不同的信号组合和画面用户管理可以通过添加、删除或编辑按钮实施帐户管理操作，对不同的帐户分配不同的操作权限第四章工程安装及售后服务XXXX公司将完全按照用户要求，保证整个工程的顺利实施，包括前期设计、设备订购、运输、安装、调试和测试等工作。4.1系统安装XXXX公司将为整个大屏幕显示系统提供规范、达标的工程安装工作。大屏幕显示系统的工程安装将满足下述条款：1. 提供拼接显示单元及相关设备。详见设备清单。2. 显示单元的箱体、底座表面涂层平滑、均匀、色调一致。3. 拼接屏的整体拼接整齐、无变形。4. 整套大屏幕显示系统采用模块化结构，系统布线整齐，标识明确，无外露线缆。5. 大屏幕系统底座采用专业的设计，具备足够的承载能力。6. 拼接显示单元间的固定采用可靠的机械方式，不会出现松动、移位现象。在最终合同签订生效后，我们将提供系统设计资料、设备交货计划、工程安装计划和工程安装验收等资料，并提供相关技术资料和技术培训。4.2场地环境要求 电源：220V/5060Hz。 功率：按照实际配置情况确定。 大屏幕机架具备良好接地。 提供平坦、坚实地面支持拼接单元和机架，地面负荷=300Kg/平米。 安装房间保证清洁、通畅、通风良好。 机房温度10-28度，湿度10-75%。4.3系统验收测试本方案的大屏幕拼接系统测试包括：出厂前测试、货物运抵现场测试、设备安装后测试、系统机电完工测试和竣工验收测试。系统验收包括：出厂前测试、货物运抵现场测试、设备安装后测试、系统机电完工测试以及竣工验收测试。1）、外观测试（设备在运抵现场的外观测试）包括： 设备包装完好，包装材料齐全，封条完好，所附装箱单与设备一一对应，无遗漏。 一体化箱体色泽均匀，无任何明显划痕、无飞边，无毛刺。 屏与屏之间拼接整齐无变形。 拼接屏与安装支架连接牢固。 整个系统布线整齐，标示明确，无外露线缆。2）、功能测试（设备安装调试完成后的功能测试）包括： 各类信号显示功能测试。 周边设备联动正确。 屏幕控制、调整功能准确无误。4.4售后服务 质量第一，诚信为本是XXXX公司对用户的永远承诺。用户自购买了菱博的产品起，在合同规定的质保期内就可享受本公司为您提供的质量保证。在质保期内，凡正常使用条件下，由于设备在系统设计、设备制造等技术和质量问题而产生故障影响正常运转，以及用户无法处理的问题，用户可致电本公司售后服务部门。相关的工程技术人员将热情接听客户反映，并详细了解故障情况，及时地为用户做出指导或提供解决办法。如确实不能有效解决，本公司会立即安排人力，在4-24小时内赶赴现场，免费为用户排除故障，恢复系统。 XXXX公司在上海设有技术服务和维修中心，并在上海分公司配有专职维修人员。备品备件充足，并有完善的用户档案，通过先进的计算机网络管理，随时查询用户及产品使用情况，能及时准确解决所提供设备的故障。 负责提供免费的技术咨询及使用咨询服务。 用户在使用了本公司的产品后，本公司将免费提供系统的软件升级，并以优惠价格提供所需的硬件设备。 对用户在系统硬件设备上提出的扩容和升级更新要求，公司在技术、商务、人力等各方面全力提供充分的配合和支持，力求满足用户需求。 保修期后，XXXX公司对系统所含设备负责有偿维修，维修更换的零部件只收取材料成本费用，不高于备品备件的报价。 本公司不仅为用户提供优质的产品，而且将为用户掌握设备的操作和技能贡献力量。本公司在为用户安装开通调试以后，现场培训用户方的技术人员，既全面又耐心，使设备的使用和保养更为细致和得当，也延长了设备的使用寿命。4.5技术培训为保证设备安全、可靠运行，便于运行维护，以及今后应用软件的开发应用，XXXX公司将为用户培训一批合格的维护和管理人员，我们负责提供技术培训： 当大屏幕显示系统在用户单位安装和整体调试工作完成以后，公司将专门开设技术培训班，对操作人员（由用户安排人数）进行操作业务技术培训。内容涉及安全操作规范，日常应用操作等，使园区管理人员能独立掌握系统的配置、故障诊断、维护管理等技术，使之能适应系统正常运行的需求。 培训周期为1至2天，分为系统性介绍和遥控器使用培训、软件使用培训。LB-PDN46行1*3例超窄边作为形象展示
